Коаксиальный динамик.

akustic

By akustic
in Acoustic Components

 Share

Recommended Posts

akustic Community Regular

akustic

Posted
Posted

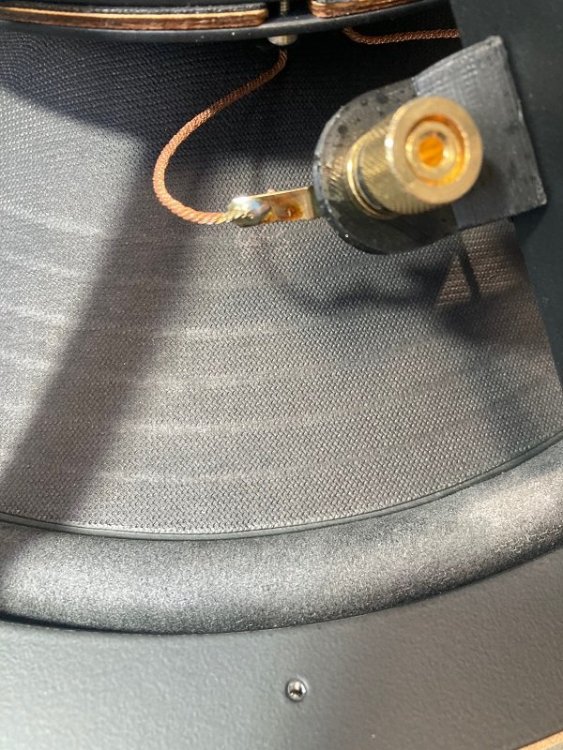

Приветствую всех участников форума. Наша компания давно занимается изготовлением акустических систем, динамиков, усилителей, ЦАП-ов и т.п., связанным со звуком. Кроме всего остального, физически ощущалась потребность в хорошем универсальном динамике для построения уже серьёзного изделия с таким звучанием, которое  максимально устроило бы в первую очередь нас. Возникла идея взять за основу старый добрый 15-ти дюймовый динамик RCA LC1-A. Это хорошая, грамотная штука прежде всего в способе расположения большого и малого диффузоров и их звуковых катушек друг относительно друга. Кроме того понравилось применение и способ расположения ребер жёсткости. Звук этого динамика очень интересен. Но как всегда у каждого такого рода изделия есть и свои недостатки. Вот мы и постарались свести эти недостатки к минимуму и кое что доработать и подправить.

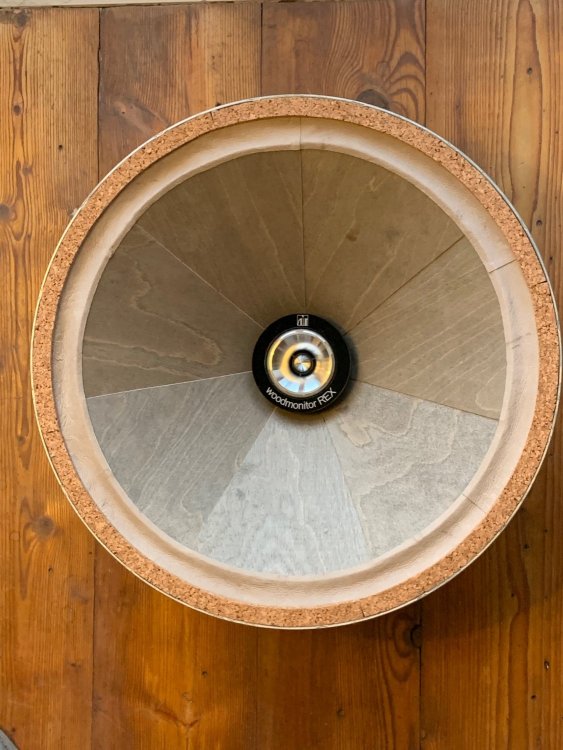

В результате получились очень хорошие динамики с отличным звучанием. Достаточно универсальные относительно оформления и не требующие поддержки ни снизу ни сверху. Полоса АС ФИ на них 30 Гц-20 кГц по уровню -3дБ по краям на метре на ватте. Хотя есть вариант и с супертвитером. Тогда сверху будет 45 кГц. Чувствительность 92(ЗЯ)-96(БегХорн). Форма, размер и состав целлюлоз диффузоров отличается от оригинала, т.к. нас не устраивала АЧХ оригинала и характер подачи на НЧ и нижней середине. Так же "не понравилось" соотношение диаметра диффузора ВЧ относительно частоты раздела и его мощности на этой частоте... Обе магнитных системы электрические и связаны между собой магнитными потоками. Вот примерно то, чем я бы хотел для начала поделиться...






  • Like (+1) 9
  • Thanks (+1) 2
  • 2 weeks later...
akustic Community Regular

akustic

Posted
  • Author
Posted

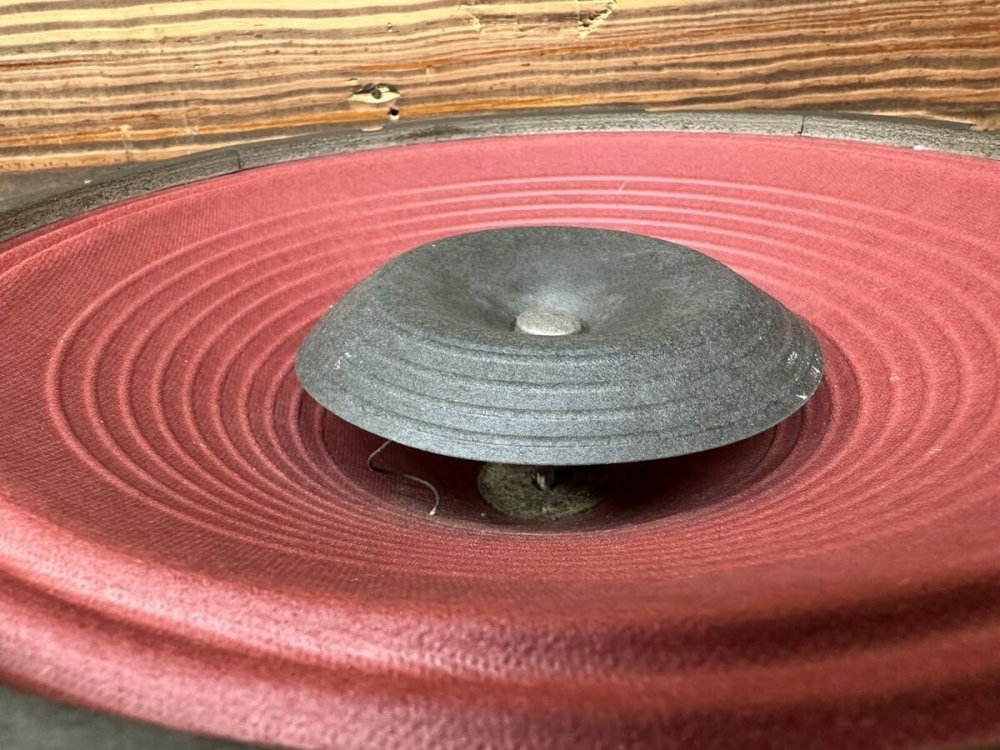

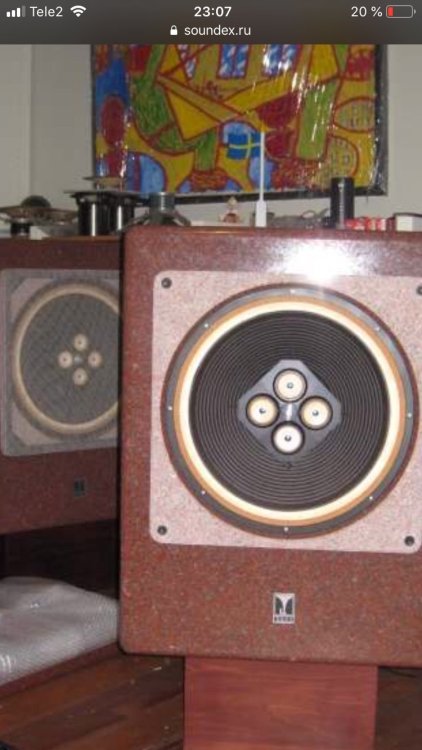

Да уж. Выглядят такие динамики отлично! Звучат тоже. Считаю Г. Олсона самым лучшим специалистом в этой области. Коаксиальных динамиков много. Но только этот конструктив условно идеален по многим причинам... Потому и пришла идея повторить именно этот вариант динамика. Т.е. с "черепашками", пользу которых трудно переоценить. А создать для них 3D модель, оснастку и состав целлюлозы оказалось ещё труднее. Но зато получили, хотя далеко не сразу, именно то что хотели - отличный звук...

  • Like (+1) 5
akustic Community Regular

akustic

Posted
  • Author
Posted
6 часов назад, Normann сказал:

Сергей, не подскажете ТС параметры на ваш вариант этого динамика?

Подскажу. Параметры именно того что на фото такие:

FC:  12V 0.6A                                        14V 0.7A
Fs  19.04 Hz
Re  6.80 Ω
Sd  829.5768 cm²
Qms 11.62
Qes 0.38         Qts 0.37                    Qts 0.30
Cms 0.7196 mm/N
Mms 97.0689 g
Rms 1.00 Ωm
Bl   14.35 N/A                                   15.99 N/A
dBspl 92.97                                      93.91
VAS  691.5172 L
Zmin   7.44 Ω
L1kHz  2.79 mH
L10kHz 1.12 mH

  • Like (+1) 1
  • 2 months later...
Stan Marsh Mentor

Stan Marsh

Posted
Posted
34 минуты назад, Sergio сказал:

А ещё бы цену узнать.



14 минут назад, Ollleg сказал:

но цены нет

Какая может быть цена? Коллеги, это не раздел "Продам"!

Ollleg Mentor

Ollleg

Posted
Posted
2 минуты назад, Stan Marsh сказал:

Какая может быть цена

Ориентировочная, примерный пролёт.

Мы же пишем иногда "купил мелодию стопками по 50рэ",

или "хороший усилитель, но ценник в 3000 евро "

"делаю вот такие динамики, в продаже будут ориентировочно по 2000 долларов"

- разве на такое у нас запрет есть?

  • Like (+1) 1
Сергей Ал. Mentor

Сергей Ал.

Posted
Posted

Насколько я понимаю, топикстартер - Сергей Б., ранее выкладывавший свои конструкции на старом АП и Classicaudio, сейчас здесь и, периодически, на Саундэксе. Слышал от знакомого очень хорошие отзывы, если попаду в Москву - постараюсь при возможности послушать.

akustic Community Regular

akustic

Posted
  • Author
Posted

Доброго вечера всем! Сергей, тут на форуме я akustik как на старом аудиопортале. На СаундЭксе - Сергей Б. На классикаудио был Сергей Буковский. По ценам в темах говорить как то не принято. По этому стараюсь просто показывать какие динамики можно сделать для самостоятельного построения АС, апгрейд существующих динамиков и, если самим не охота возиться, варианты готовых акустических систем...

  • Like (+1) 1
  • 1 year later...
Den101 Proficient

Den101

Posted
Posted
В 24.12.2022 в 23:02, akustic сказал:

По ценам в темах говорить как то не принято. По этому стараюсь просто показывать какие динамики можно сделать для самостоятельного построения АС, апгрейд существующих динамиков и, если самим не охота возиться, варианты готовых акустических систем...

Бюджет порой играет решающее значение для самодельщика. Изготовить динамики такого уровня не под силу даже среднему специалисту - сами знаете, сколько времени и сил ушло на отладку технологии. Поэтому, в подавляющем большинстве случаев остаётся только купить, а цены нет... Однако подозреваю, что нулей там много.

akustic Community Regular

akustic

Posted
  • Author
Posted
12 часов назад, Den101 сказал:

... Однако подозреваю, что нулей там много.

Приветствую! Ну не так уж и много всего пять ...

  • 3 months later...
ТимВал Local

ТимВал

Posted
Posted

Слово "динамик" подразумевает динамическую головку, а "коаксиал" это система из ДВУХ головок!

Как то коряво получается название темы на мой ИМХО...:smile-55:

  • Hmm... (-1) 1
