Порылся по лампам -под руки сразу попались E235L Сравнение E235L и 6п41с - по виду и геометрическим размерам - анодные системы один в один. -
Слепой стал..... не вижу данных. Может где то в другом месте данные? Дайте, пожалйста, ссылку на проект - мне интересно, посмотрю.
-
By Сергей Ал. · Posted
Вы невнимательно смотрели - данные по ТВЗ с ОС - на принципиальной схеме. Фото монтажа, видимо, более позднее, с другими выходниками и без ОС (ALSS ранее об этом писал, с этими ТВЗ и без ОС выходное в районе 1 Ом). -
А подробнее можно про ваш усилитель? Когда собирал, вот месяц назад, информацию по усилителям на 6п41с - мне информация по нему не попалась. Схема у вас не полная - нет данных по выходному трансформатору (тот который - потом поставил VR40CSE от Tommy (Владимир Рыжков, Харьков)), и катодному дросселю(катушке) в выходном каскаде. Нет схемы блока питания. У меня давно есть интерес к лампе 6ж51п. НО про эти лампы много противоричивой информации. Анодные 15 ваттные проволочные резисторы к ней ......... буря эмоций.... Такое впечатление от схемы, что должна стоять на выходе не 6п41с, а 6с41с . 6п41с - не видно на фото. Очень интересная и продвинутая школа схемотехники усилителя - мощный пентод на входе, который сам может вытянуть эту мощность усилителя..... Выходники из шести "О" ...... и на 3.5 ватта...... Про такие усилители говорят "Усилитель с паровозной тягой". Очень низкий КПД, очень маленькая мощность от МОШНЫХ ламп - как результат должен быть очень хороший контроль тугой акустики.... При этом сам усилитель довольно капризный. Обратил внимание на борьбу с возбуждениями - ферритовые трубки и сопротивления на входных сетках. Судя по ПОС с катода - с убранными ВЧ из ПОС - дроссель в цепи катода ...... то изначально с НЧ на этом режиме ламп 6п41с тоже не всё в порядке..... И НЧ добавляли с помощью обратной связи. На ВЧ на своём макете с6п41с -тоже заметил, что есть подвозбуды на 6п41с - явно видны при проигрывании тестовых треков - особо яркими зонами на осциллограммах ,взятых с клемм на акустику............ Тоже нужно принимать меры. Вообще информации, тем более подробной и с фото о 6п41с крайне мало...... Хотя не без известный персонаж "Васильевич" гонит усилители на 6п41с большой серией (для сборщика в одно лицо).
-
Интересный момент. Макет очень хорошо реагирует если под основание поставить резиновые амортизаторы. У меня это платиковая крышка от пластиковой бутылки молока и резиновый поршень от шприца 10мл.
-

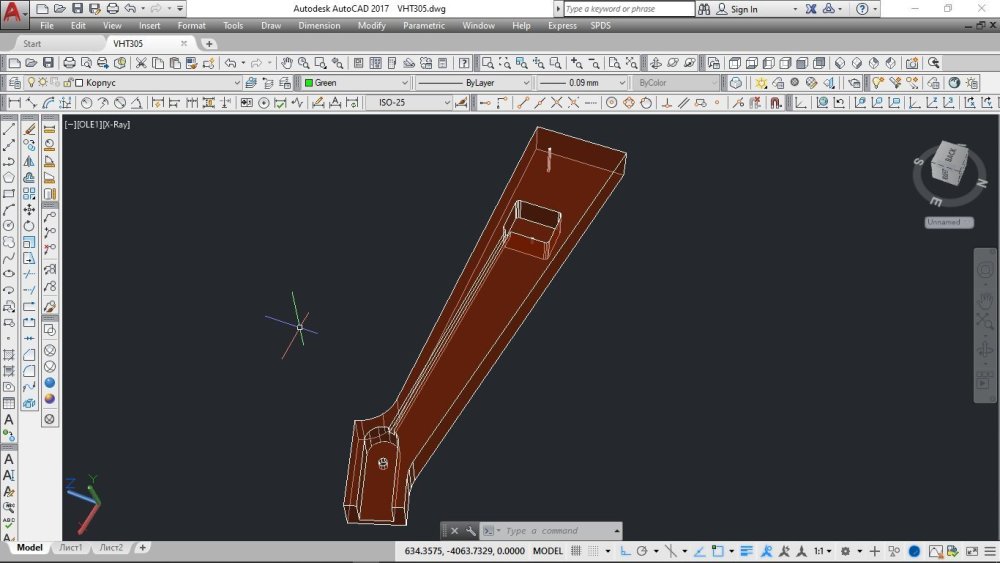

.thumb.jpg.32baf900faf41b0728b9c68dae00a77c.jpg)
BB-XXI-0-0_3DPDF.PDF Покажите, пожалуйста, версию Николая Евгеньевича. А не Торреса, не Кабушина и так далее. -
Я на всякий , дроссель на 1000 в и корпус выходного через прокладку установил . только у меня 1600 , а потом проверяю все мегомметром на 2.5 кв -
Вот посвежее редакция И 3D в pdf BB-XXI-0-0_3DPDF.PDF -
-
6П41С в триоде (питание 290 В, ток 55 мА), вход 6Ж51П в триоде, три с половиной ватта вот уже больше 12 лет устраивают не только меня. Эскиз начальной схемы еще с пробным выходником от проигрывателя "Каравелла" 1968-ого года, потом поставил VR40CSE от Tommy (Владимир Рыжков, Харьков), добавил кой-чего, но вид остался макетным - не могу работать с тяжестями (после трех инфарктов и операции на сердце) -
Не надо! ))) Достаточно посмотреть на ВАХ 77 и построить нагрузочную. Усиления 24-25 мне достаточно. Да и выходное сопр. каскада не такое высокое... -
Первое что бросилось в глаза что анодный резистор #77, небольшого номинала, всего 20к. Надо бы его увеличить до 47К Обычно здесь ставят 75-100к. Может имеет смысл запитать драйвер от отдельного источника с повышеным питанием? -
Плавно подвёл себя к мысли возврата к прямонакалам. Выходники менять кардинально не планирую, потому остановился на семействе 45. Модернизация существующей конструкции минимальная. В принципе практически всё есть для этого. Нужно лишь прикупить лампы, заменить конденсаторы в блоке смещения на более высоковольтные аналогичного качества, поменять накальник и намотать константаном пару балансировочных резисторов накала. В планах к концу лета всё сделать. Работы в общем-то на один день, но покупка ламп и подбор конденсаторов может потребовать времени. !!! AMP 45.pdf
-
Занимался тестированием 6п41с... Достал из тумбочки новые выходники от Золотой Середины на железе М6 20ватт 5к только триодное включение. Подпаиваться не стал подключил проводками с крокодилами -один канал, а второй оставил на ТПП287 ......... Ну так триодное включение через 200 ом вторую сетку на анод .... по звуку сильно хуже ультралинейного включения..... И басы не проявились..... Короче убрал эти выходники обратно в тумбочку. Нашёл в тумбочке кстати силовик от Золотой середины на 300 ватт мощности. Заказной ..... но когда пришёл ....ушёл в тумбочку, так проект уже был реализован на чём то другом. Если лампа 6п41с не играет, значит режимы не те по анодному питанию. Линейный стабилизатор позволяет снизить анодное напряжение - просто подкрутив подстроечник. Правда пришлось поменять радиатор на транзисторе. Подстроечник на фото видно тоже. Пришлось снижать 60 вольт. Транзистор легко держит такую нагрузку - главное радиатор поставить соответствующий. Выставил Анод-катод 190 вольт...... Но и напряжение на катоде упало до 34 вольт, то есть ток всего 44 мА, а не 60 как должно быть по паспортным данным. Также анодное напряжение на драйвере 6ж4п упало 42 вольт, а текущий режим -это 50-60 вольт. 40 вольт тоже играет, но звуку этот режим чуть хуже..... По идее для такого напряжение надо уже анодный резистор ставить 75 кОм вместо текущего 82кОм. Коэффициент усилителя в целом снизил процентов на двадцать на источнике пришлось громкость добавлять. Описание звука на ультралинейном включении 6п41с на номинальном анодном напряжении 190 вольт и получившемся катодном токе 44 мА. Звук выровнялся по балансу. Излишние ВЧ ушли, а Басы проявились ..... можно сказать в стандартном количестве для данной акустики.. На номинальном режиме - в целом звук приятный..... И даже слегка помягче чем у 6п43п на номинальном режиме ...... Но тут надо понимать - драйвер слегка вышел из оптимального режима . Но загасить пришлось 60 вольт на анодном напряжении и 6 ватт пустить в тепло.... Транзистор в линейном стабилизаторе держит по паспорту до 30 ватт. То есть всего на 20% его нагрузили по мощности. Что знали, то и снова к этому пришли - по мощностным и звуковым характеристикам 6п41с - проигрывает 6п43п-е. Если посмотреть на аналогичные макет с 6п43а-е в первом сообщении на этой ветке видим, что оптимальный режим по звуку для 6п43п-е 240 вольт анодного в ультралинейном режиме и 41мА катодного тока.... Коэффициент усиления в целом по усилителю с таким же драйвером больше, а накального тока потребя почти в два раза меньше и по габаритам меньше..... Если принять даже , что по звуку в итоге играют более менее близко друг к другу, то 6п43п-е сильно предпочтительней для использования. Похоже на этом у меня интерес к 6п41с и закончился ...... и купленные лампочки 6п41с пойдё в тумбочку на долгое хранение. В принципе и на 6п41с - можно получить ОЧЕНЬ хороший звук - по итогу звук вытянулся почти до идеала по микротембрам и детальности...... Там дальше влияние будет уже за входными трансформаторами. И да, звук в ульралинейном однотактном включении на номинальных паспортных режимах на лампе 6п41с мне понравился больше, чем в триодном или пентодном(тетродном) включении. Далее скорее перепаяю панельку выходных ламп на макете на 6 пиновую ..... Мысли крутятся о 6п13с, 6п31с, EL36, E235L. 6сu6-тоже давно хотел попытать. Давно купил, а так пока и не послушал. Хотя у человека, у которого их купил - было мнение, что наши 6п31с играют лучше на своих режимах, чем эти Райтионы.. И отдельно мысли лампах 6W6GT..... Это не 6v6gt(аналог 6п6с) -в свое время купил, обманувшись в индексе ...... А они по накалу в два раза больше потребляют , чем 6п6с, а мощности всего 22 мА и вторая сетка всего 150 вольт держит..... и вот лежат красивые такие новые в коробочках...
-
Ну так есть усилитель на 142ЕН5 или из этого ряда. :) попадался где-то
-
-
