Xрюн222 Mentor

Xрюн222

Posted
Posted
1 час назад, юрий робертович сказал:

Схема Фишера на 6sc7, кому эта нада, ребята? Как это ОППВ влепил, лампы с высоченным Ri, 100 ком в аноде на выходе, высоченный фон неизбежен как два пальца...

Сразу вспоминая тов. Ульянова "возьмем любую деревянную доску из родной русской древесины размером около 15 х 20 см и толщиной около 10..18 мм, и проделаем в ней три отверстия для ламповых панелек"

Насколько я помню, целый большой Маранц 7С  стерео и на 6 лампах - на ОППВ в анодном питании...

Лампы да, с высоким Ri и 100 кОм в аноде, но выхсопр. у всего этого на сч и вч низкое, типовые кабели с разумной ёмкостью тянет. В Шур м65 тоже и есс83 с током 0,3 ма и 100 в питания и 100 к в аноде, а выхсопр порядка 5 ком, хотя нагрузка должна быть 200 - 250 кОм чтобы не валились НЧ. Это для тех времён была величина вполне обычная - 200-500 к.

  • Replies 942
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Xрюн222
Xрюн222

"Не вынесли" только потому что вынес я в свою машину, но мог реально и не успеть, уже дворник был наготове... Стародельный винил вряд ли интересен молодёжи по репертуару, новодельный бессмысленен т.к.

Nittis
Nittis

Резисторы. Манганин в шелке начала 60-х годов. 20kOm.  С уважением, Nittis

юрий робертович
юрий робертович

Мэтр Александр Гурский, все красиво, просто, и понятно

Posted Images

Xрюн222 Mentor

Xрюн222

Posted
Posted

Действительно, фирму Харман и Кардон создали Харман и Кардон, но серию Citation разработал Хегеман. Равно как и Лафайетты, КТ550 и КТ600 - тоже он разработал, хотя они и Лафайетты :). Кстати, пред КТ600 тоже на уровне, как и Citation.

юрий робертович Local

юрий робертович

Posted
Posted

Маранц я не спорю, хоть удвоение, но Др хороший, и Rф, Cф много. Фишер -это порнография, другого слова нету.

6н9с смотрел и МЭЛЗ, и "ЧТУ" из военки, все фонили, только амортизировать, и в металл. стакан, а мне надо... нет. Сотовая связь, никуда не дется, это факт.

Самый простой по Ульянову, это половинка Е83СС Тесла и СРПП на 6Н1П-ЕВ, хоть кувалдой стучи



  • Thanks (+1) 1
  • Hmm... (-1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

У  Маранц 7 не удвоение, а просто ОППВ и дросселя нет... Но R ф  и Сф много таки. У Фишера и других таких же при исправных электролитах проблем нет с фоном, там ток менее 1 ма, фильтруется на "ура" питание.

  • Like (+1) 2
Xрюн222 Mentor

Xрюн222

Posted
Posted

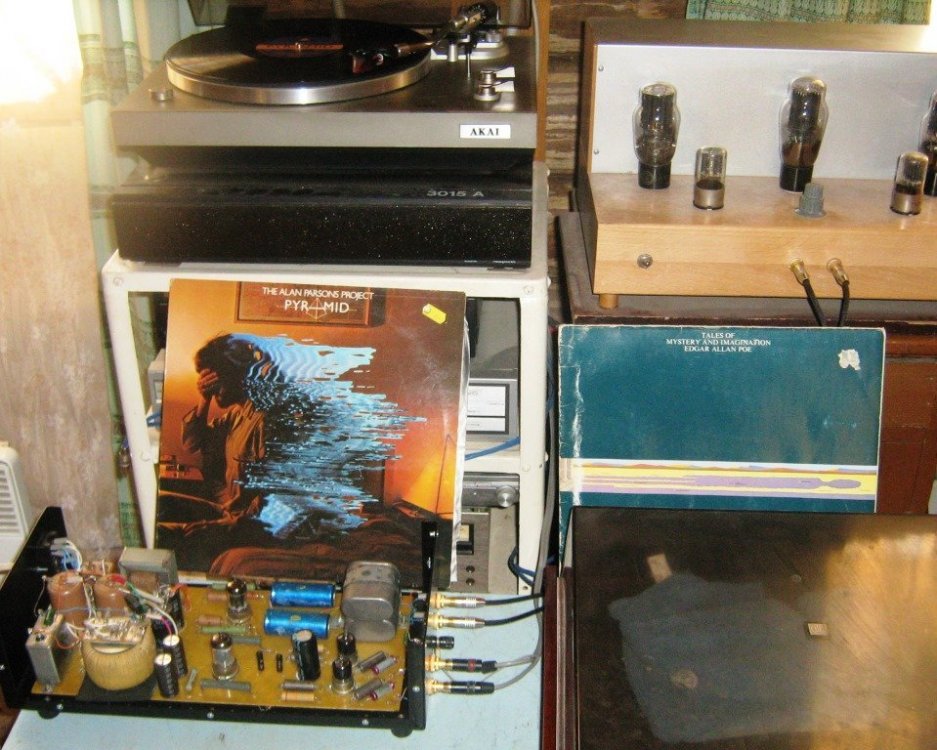

Я пару малышей по типу такого Фишера делал, не 1в1,а по образу и подобию, на других лампах, всё работает, не фонит, вуалевые дымки и упругие басы на месте... Пострадавший доволен.

Xрюн222 Mentor

Xрюн222

Posted
Posted

"Старых схем типа Фишера Маранца", и Макинтоша и Лика и ещё невесть чего, как мы уже видим из схем выше - немало разных вариантов, работают они все, соответственно, по-разному.

Ибо "тогда", в 50- е  60- е годы ни одна уважающая себя фирма не могла себе позволить выпустить ничего плохо звучащего...

Триоды, пентоды, пентоды в триоде (Фишер пр66), триоды в пентоде, и тд и тп. Коррекция активная, пассивная, смешанная разным образом, на любой вкус или его отсутствие. Например/ кстати, "корректор Ульянова", он же рца и тп, пассивный,с есс83, был замечен в усилителях Браун...чем он отличался от других таких же похожих, тех же времен и цен.

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

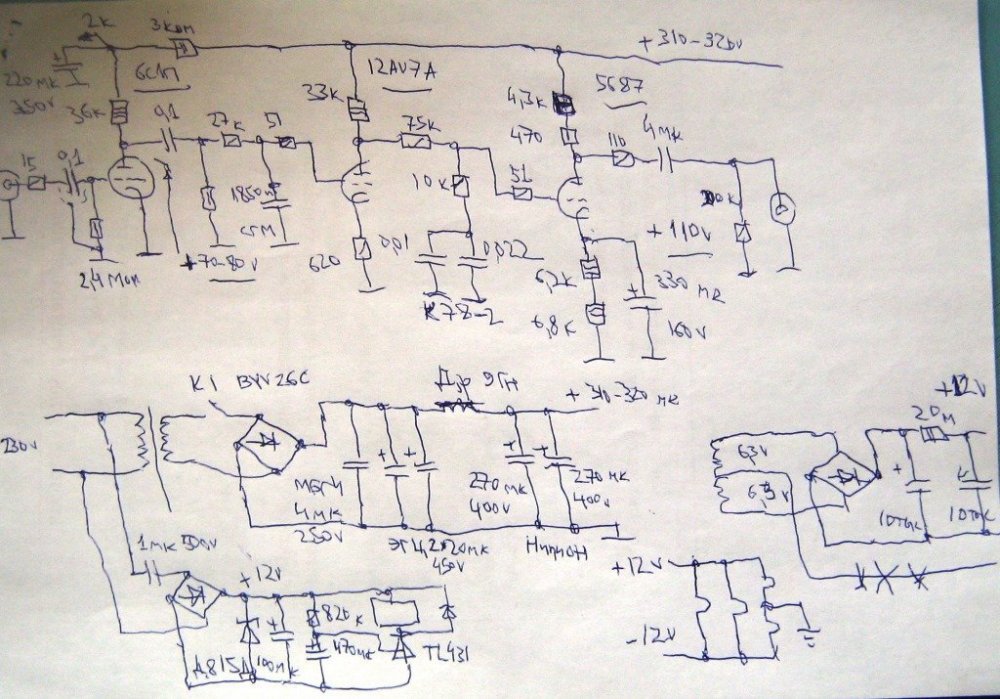

Молиться тут и не на что, типовая схема собственно корректора на есс83, проверенная за 70 лет, + српп буфер есс82, всё выпрямлено, сглажено и стабилизировано дальше некуда, нет никаких оснований для незвучания.

matss Proficient

matss

Posted
Posted

Подскажите пожалуйста, какую схему блока питания можно применить к данной схеме фонокорректора ?


Guest Zampotech

Guest Zampotech

Posted
Posted
1 час назад, matss сказал:

Подскажите пожалуйста, какую схему блока питания можно применить к данной схеме фонокорректора ?

В идеале трансформатор с двумя обмотками и два транзисторных фильтра. И стабилизатор накала. Два.

 И еще,  емкость первого конденсатора после диодного моста будет зависеть от расположения силового трансформатора. если БП будет отдельно, то емкость может быть любой. Если транформатор будет в одном корпусе с ФК, то емкость лучше поменьше, примерно не более 10-33 мкф

matss Proficient

matss

Posted
Posted
13 минут назад, Zampotech сказал:

трансформатор с двумя обмотками и два транзисторных фильтра.

Почему два фильтра анодного питания ? Можно ли от одной повышающей обмотки сделать стабилизатор анодного питания +280В,   +330В ?

Guest Zampotech

Guest Zampotech

Posted
Posted
2 минуты назад, matss сказал:

Почему два фильтра анодного питания ? Можно ли от одной повышающей обмотки сделать стабилизатор анодного питания +280В,   +330В ?

Можно. Но тогда нужно позаботится о хорошем охлаждении регулирующих транзисторов

Guest Zampotech

Guest Zampotech

Posted
Posted
23 минуты назад, Xрюн222 сказал:

Особенно учитывая, что по 280 ток больше, чем по +330!

Да, ватт 20 на транзисторе высадится (при питании двух каналов). А это радиатор размером в две сигаретные пачки (Минздрав бла-бла-бла и т.п. )

Xрюн222 Mentor

Xрюн222

Posted
Posted

Ну, это загнули кривую высокого порядка... Посчитаем. На 2 канала - 30 ма по 280 в. От 330 минус 50 в, итого 50 вольт х 30 ма = 1,5 Вт. Собственно, "в оригинале" выпрямитель был на прибл. 370+/- вольт, и применялись резисторы ПЭВ-10 или 15, которые гораздо компактнее, чем 2 пачки сигарет.  И такой же в катоде КП, кстати.

В конце концов, умрёт ли звук напрочь, если через КП на 66НП будет не 15 ма, а "всего лишь" 10? "Не думаю... " (С).

Другой, не связанный с питанием вопрос, что, например, А.С.Бокарев НЕ рекомендует (настоятельно) показанный тип коррекции по ВЧ... С другой стороны, Ю.А.Макаров - рекомендует... Поди их разбери...

  • Like (+1) 1
Guest Zampotech

Guest Zampotech

Posted
Posted
11 минут назад, Xрюн222 сказал:

Ну, это загнули кривую высокого порядка... Посчитаем. На 2 канала - 30 ма по 280 в. От 330 минус 50 в, итого 50 вольт х 30 ма = 1,5 Вт. Собственно, "в оригинале" выпрямитель был на прибл. 370+/- вольт, и применялись резисторы ПЭВ-10 или 15, которые гораздо компактнее, чем 2 пачки сигарет.  И такой же в катоде КП, кстати.

В конце концов, умрёт ли звук напрочь, если через КП на 66НП будет не 15 ма, а "всего лишь" 10? "Не думаю... " (С).

Другой, не связанный с питанием вопрос, что, например, А.С.Бокарев НЕ рекомендует (настоятельно) показанный тип коррекции по ВЧ... С другой стороны, Ю.А.Макаров - рекомендует... Поди их разбери...

Виноват, в мои расчеты всралась ошибка.



Цитата

Другой, не связанный с питанием вопрос, что, например, А.С.Бокарев НЕ рекомендует (настоятельно) показанный тип коррекции по ВЧ...

Чем обьясняет? Я не использовал такие схемы, мне их работа неизвестна

юрий робертович Local

юрий робертович

Posted
Posted

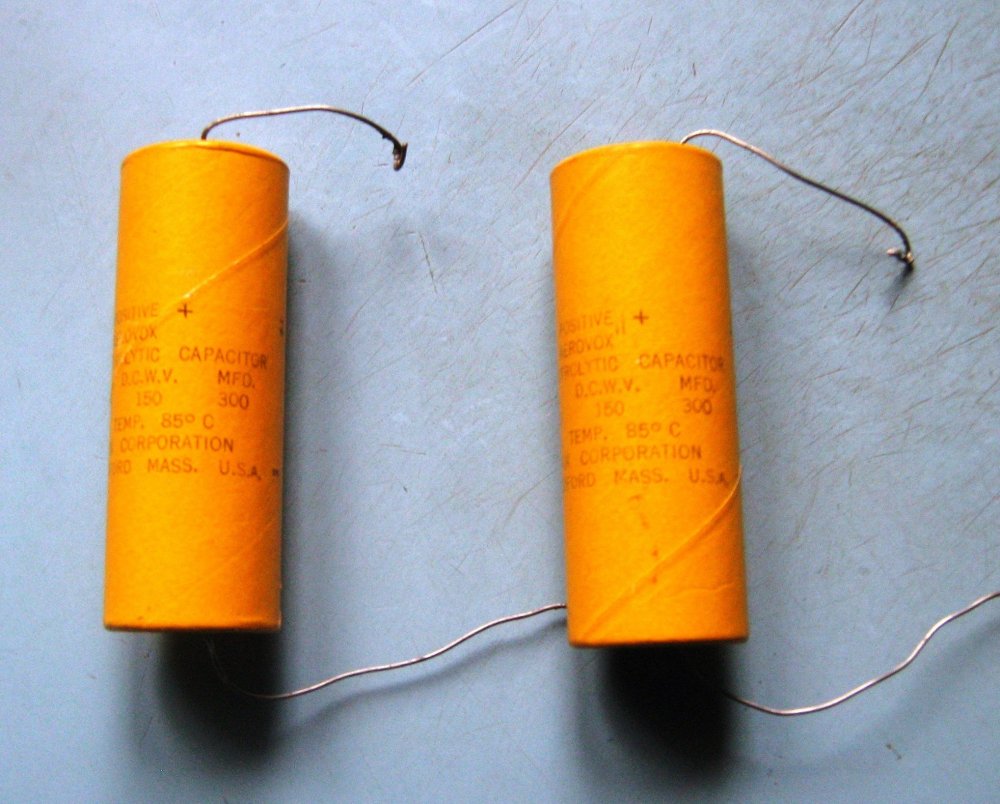

Электролит только один, 150 мкф*150в. Усиление 250, на частоте 1000 Гц

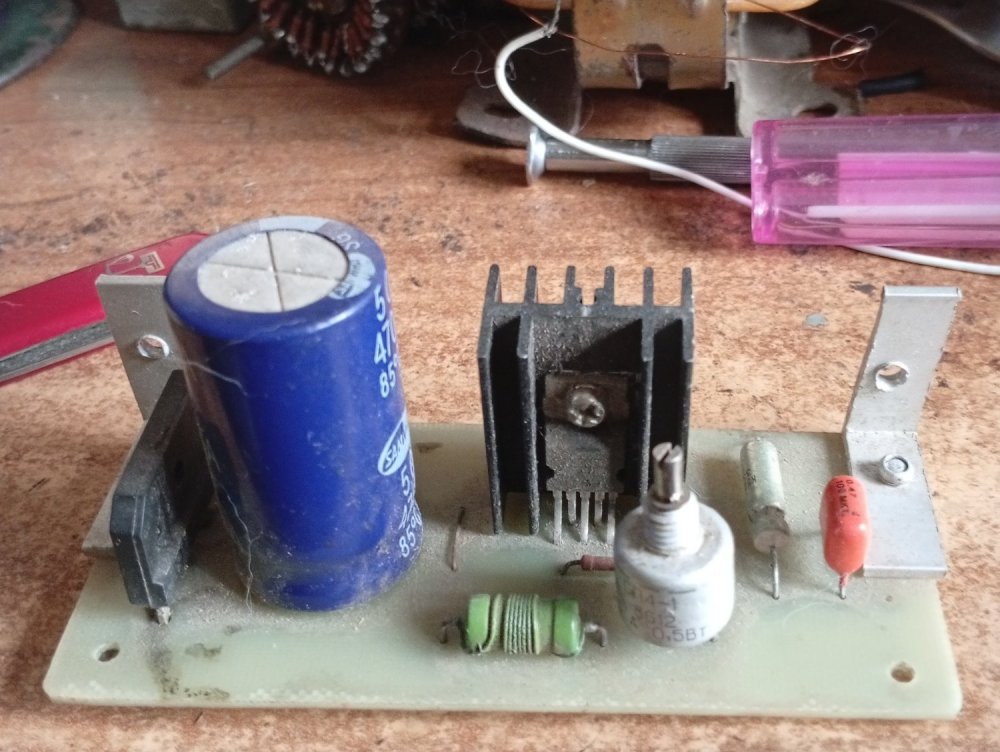

Питание как обычно, ЭД с задержкой ~ 2-2,5 мин, схема двулофтин, чтоб все устаканилось. Хватило одного полевика на два канала


  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

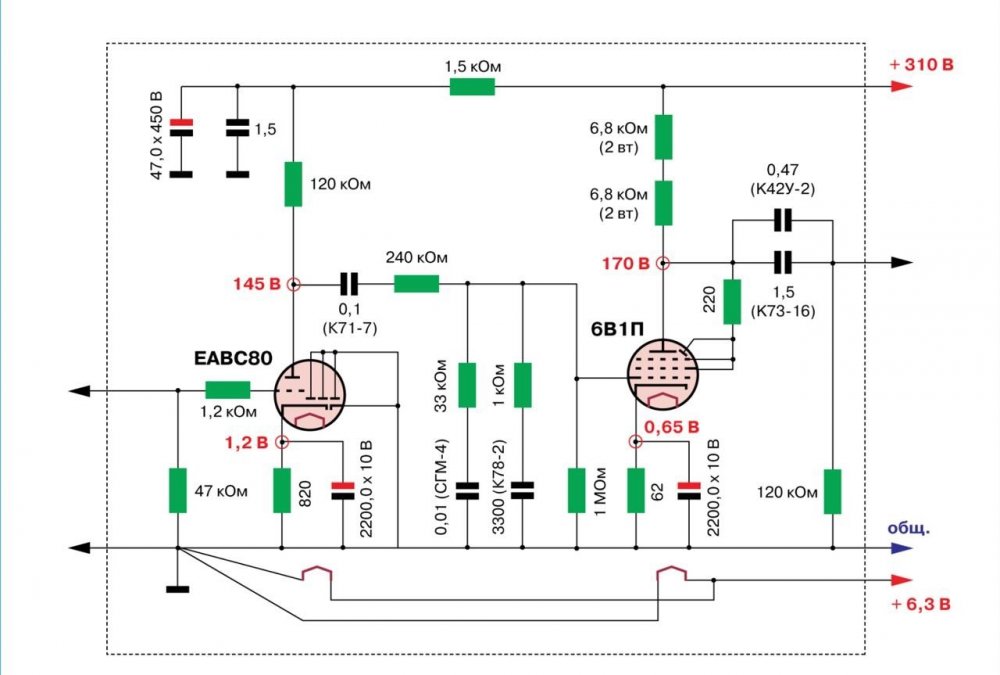

Упрощённая схема  по мотивам Citation I   и IV, ничего лишнего и лампа правильная! Из Sound Practice, а там "плохого не посоветуют!", скорее всего.




  • Like (+1) 2
Xрюн222 Mentor

Xрюн222

Posted
Posted

Насчёт каскодов вопрос неоднозначный, например, Парагон Е, который высоко ценится знающими людьми, имеет корректорную часть, фактически срисованную с УВ Штудер С37, который тоже ценится знающими людьми ...

  • Like (+1) 2
юрий робертович Local

юрий робертович

Posted
Posted

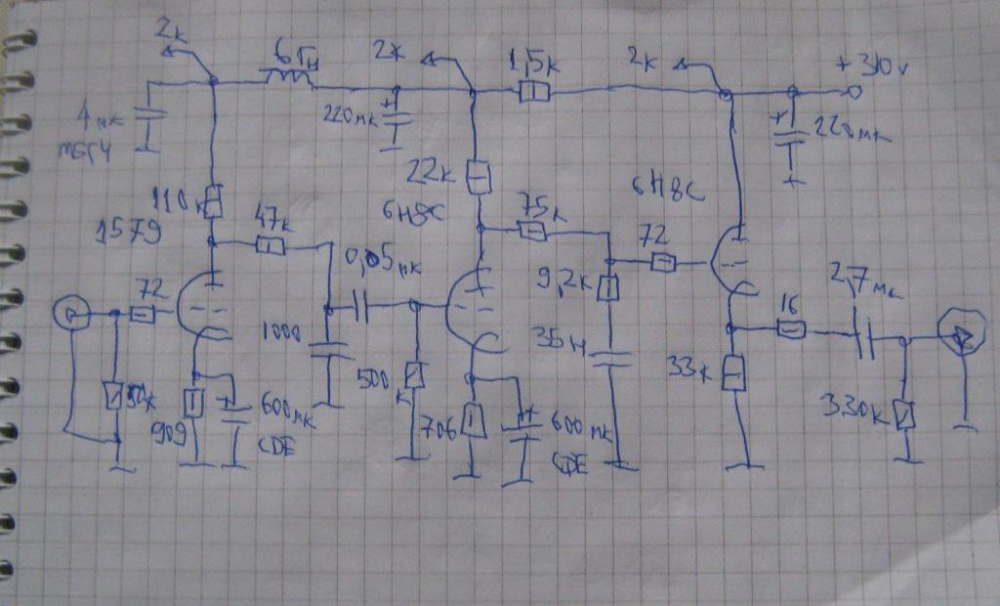

Предпочитаю корр-ры с небольшим вых. сопротивленим, лампы 6н6п и 5687 любимые. И никаких вопросов по согласованию. СЕ на 6н8с-6с4с вх. сопрот. 22 ком, нет вопросов. А если 68 ком, туши свет!

С КП тоже делал

_ на октальных.png

Xрюн222 Mentor

Xрюн222

Posted
Posted

Разумеется, R вых должно быть умеренно невысокое. Или умеренно высокое. КП под вопросом, есть разные мнения о пользе...А где 68 ком вых.сопр?

Xрюн222 Mentor

Xрюн222

Posted
Posted

Ну вот не сказал бы я, что у Фишера 50С (он же Heathkit WA-2) или у Макинтоша с8 или с4 транзисторный звук... Уж на что я не фанат Маков, но тут ничего не скажу. Всё таки не всё равно на чем КП. Но лучше без него.
