Beag HX 301-4 перемотка катушки

Антилогос

By Антилогос
in Help for beginners

 Share

Recommended Posts

Антилогос Contributor

Антилогос

Posted
  • Author
Posted
1 час назад, AlexKorotov сказал:

Там катушка намотана на очень тонкую бумагу, которая после пропитки эпоксидной смолой едва угадывается.

А у вас параметры катушки есть?

  • Replies 90
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

volli
volli

Вспомнил анекдот: Дочка спрашивает у мамы совета по выбору супруга. Мать говорит - вот возьмём нашего папу: утюг сломался - он починил, холодильник сломался - он починил, телевизор сломался - он

Urakoff
Urakoff

301 Beag. Элементарно ремонтируются . Перемотка катушки И так далее. Большую прибавку в звучании даёт замена резинового подвеса на замшевый.

Urakoff
Urakoff

Также замена ЦШ  НА ПАУК убирает пагубное влияние замкнутого пространства под пылезащитным колпаком.

Posted Images

AlexKorotov Local

AlexKorotov

Posted
Posted

Я оставил раму, сам не знаю зачем :) остальное выбросил, он стоит дешевле ремонта.

А вспомнил! Я ту раму обмерял, чтобы сделать чертеж ящика АС.

Был у меня еще один случай : мусор в зазоре, потом соринка из зазора сама вышла, а до того казалось, что катушка трет.

Антилогос Contributor

Антилогос

Posted
  • Author
Posted
3 минуты назад, AlexKorotov сказал:

Я оставил раму, сам не знаю зачем :) остальное выбросил, он стоит дешевле ремонта.

А вспомнил! Я ту раму обмерял, чтобы сделать чертеж ящика АС.

Был у меня еще один случай : мусор в зазоре, потом соринка из зазора сама вышла, а до того казалось, что катушка трет.

Ремонт больше 15000₽ стоить???)))

AlexKorotov Local

AlexKorotov

Posted
Posted
Только что, Антилогос сказал:

Ремонт больше 15000₽ стоить???)))

Их на мешке дешевле продают. Где то 15 за пару... Я с покупал и за пять и даже за 3 тр, но немного помятые. Их сейчас и использую, как нч нормально. Немного еще пропитал раствором полистирола в дихлорэтане, для улучшения жесткости. Часто так бычает, все лучшее "на потом" откладываем по привычке. А потом может и не наступить.

BAA Master

BAA

Posted
Posted
37 minutes ago, Антилогос said:

А каркас катушки там пипец тонкий. На алюминии может намотатьтеперь.

Фольна титан ВТ16?

Игорь Apprentice

Игорь

Posted
Posted

Как видите, никакого квадратного провода.

Бумага там кабельная или трансформаторная толщиной от 0,09 до 0,11 мм.

Слегка удалить внутренний слой оставшегося каркаса рулончиком наждачки.

Отрезать полосу бумаги длиной равной длине окружности каркаса и шириной превышающей высоту полноценного каркаса.

Имея оправку нужного диаметра и проставки, несложно каким-либо способом установить новый каркас в остатки старого.

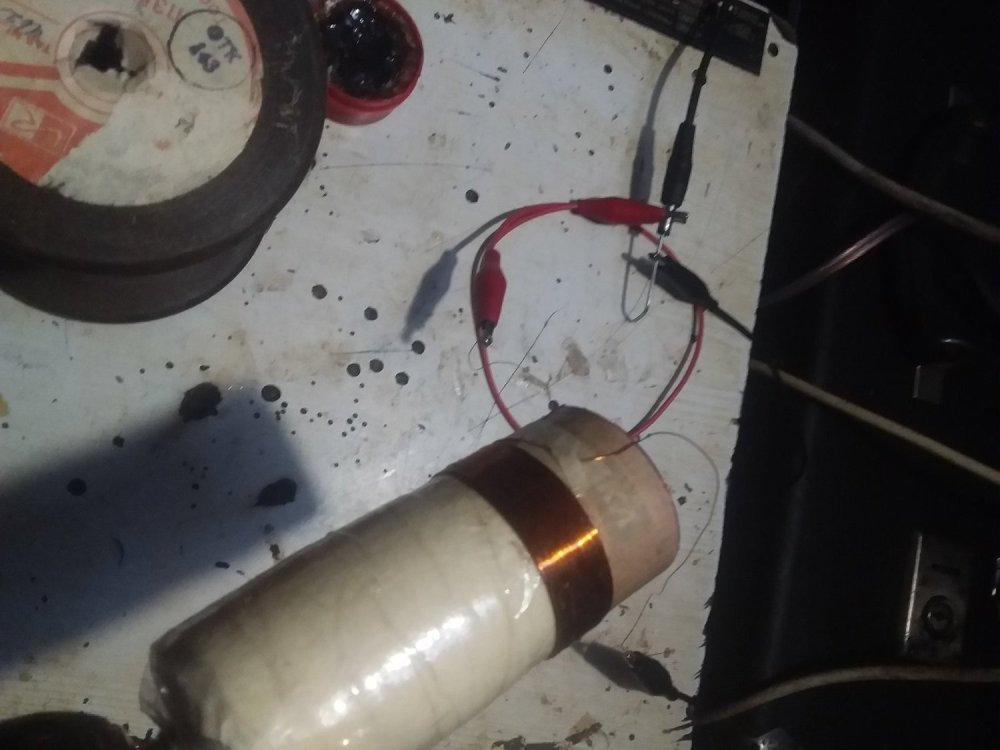

Применяя клей БФ-2 (по крайней мере я его использую) зафиксировать новый каркас в старом и произвести намотку катушки при помощи того же БФ-2 в спирте на нужной высоте.

Готовую катушку плавно нагреть до температуры +120...140 градусов. (я прогреваю постоянным током с контролем температуры)

Выдержать при такой температуре часа полтора. Дать остыть без принуждения (плавно).

Не снимая с оправки отрезать лишний каркас ниже катушки отступив ну хотя бы миллиметр.

Снять катушку с оправки и собирать динамик.

Антилогос Contributor

Антилогос

Posted
  • Author
Posted
55 минут назад, Игорь сказал:

Как видите, никакого квадратного провода.

Бумага там кабельная или трансформаторная толщиной от 0,09 до 0,11 мм.

Слегка удалить внутренний слой оставшегося каркаса рулончиком наждачки.

Отрезать полосу бумаги длиной равной длине окружности каркаса и шириной превышающей высоту полноценного каркаса.

Имея оправку нужного диаметра и проставки, несложно каким-либо способом установить новый каркас в остатки старого.

Применяя клей БФ-2 (по крайней мере я его использую) зафиксировать новый каркас в старом и произвести намотку катушки при помощи того же БФ-2 в спирте на нужной высоте.

Готовую катушку плавно нагреть до температуры +120...140 градусов. (я прогреваю постоянным током с контролем температуры)

Выдержать при такой температуре часа полтора. Дать остыть без принуждения (плавно).

Не снимая с оправки отрезать лишний каркас ниже катушки отступив ну хотя бы миллиметр.

Снять катушку с оправки и собирать динамик.

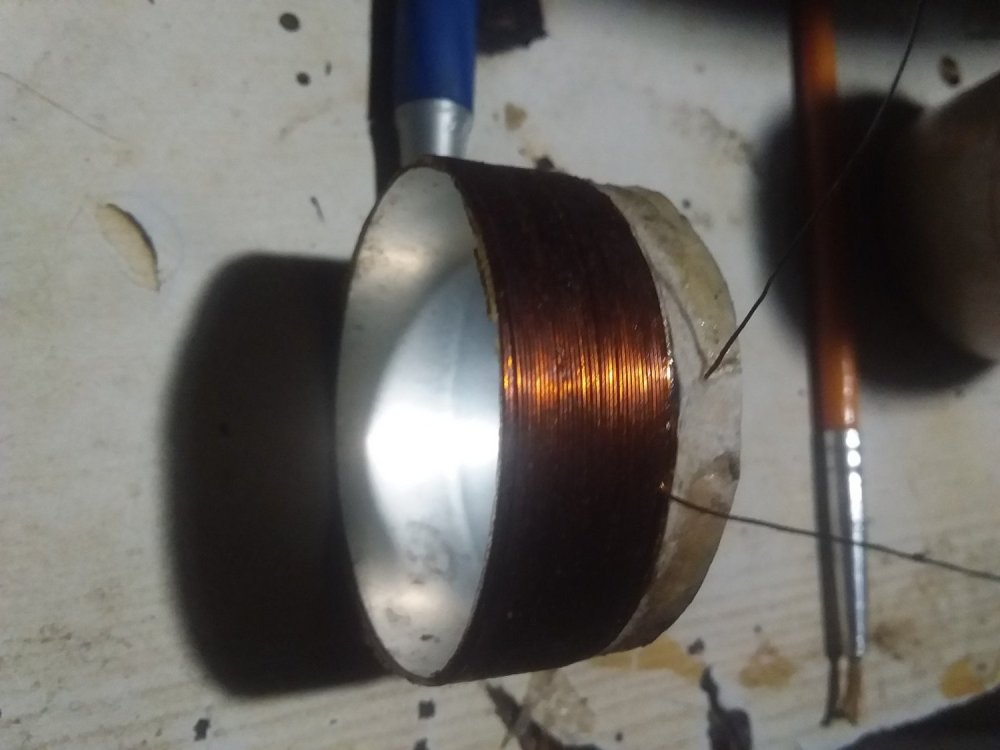

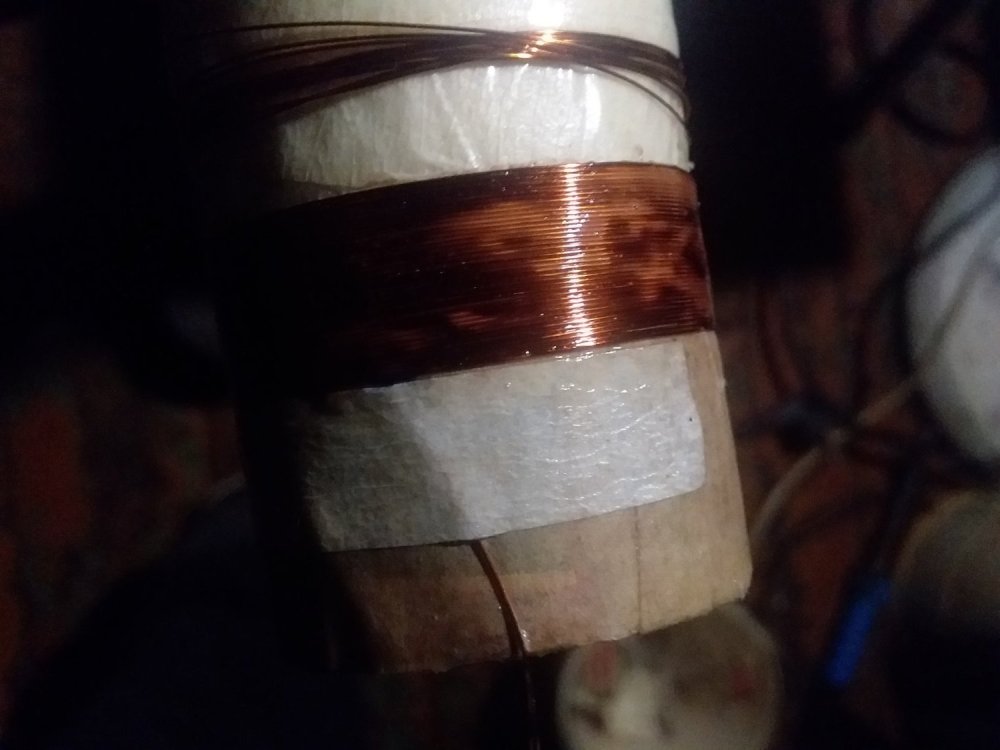

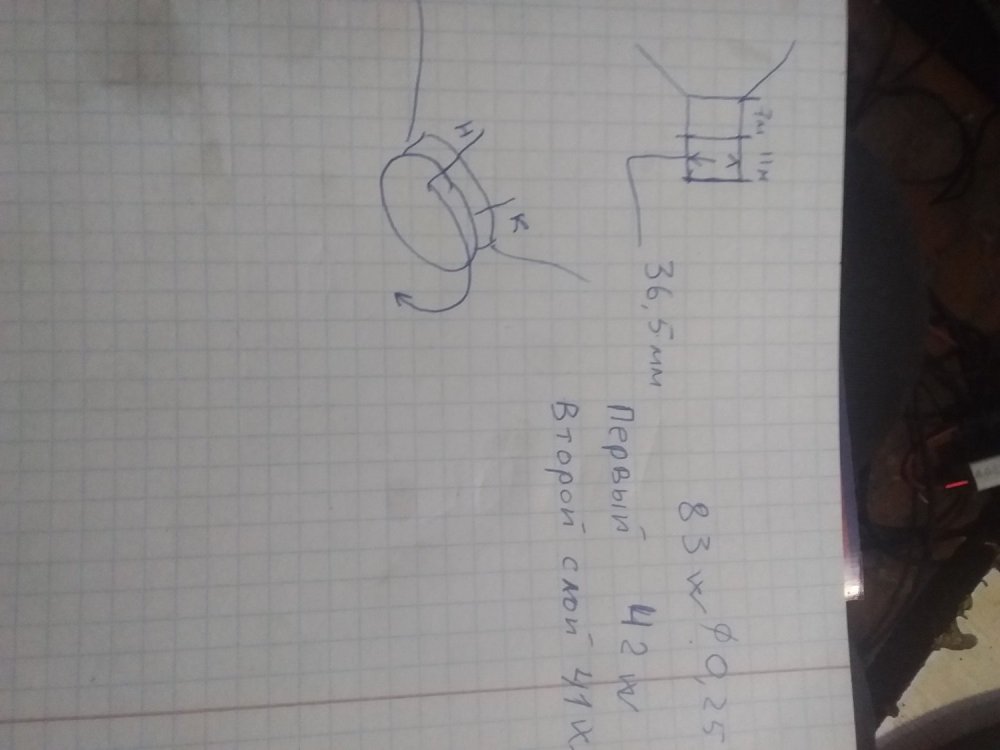

Я так, как вы рассказали, катушку на 4гД-28 мотал, и тоже БФ использую. Ещё пробовал из медной фольги каркас делать ( у меня 6 штук 4 гд 28 подопытых было). Сейчас мотаю на алюминеивый каркас. Первый слой намотал. Жду когда высохнет.16984244613805395801501110951021.thumb.jpg.177ac0e55ea2a5f31e7fa34028ebafc9.jpg

  • Like (+1) 1
Антилогос Contributor

Антилогос

Posted
  • Author
Posted

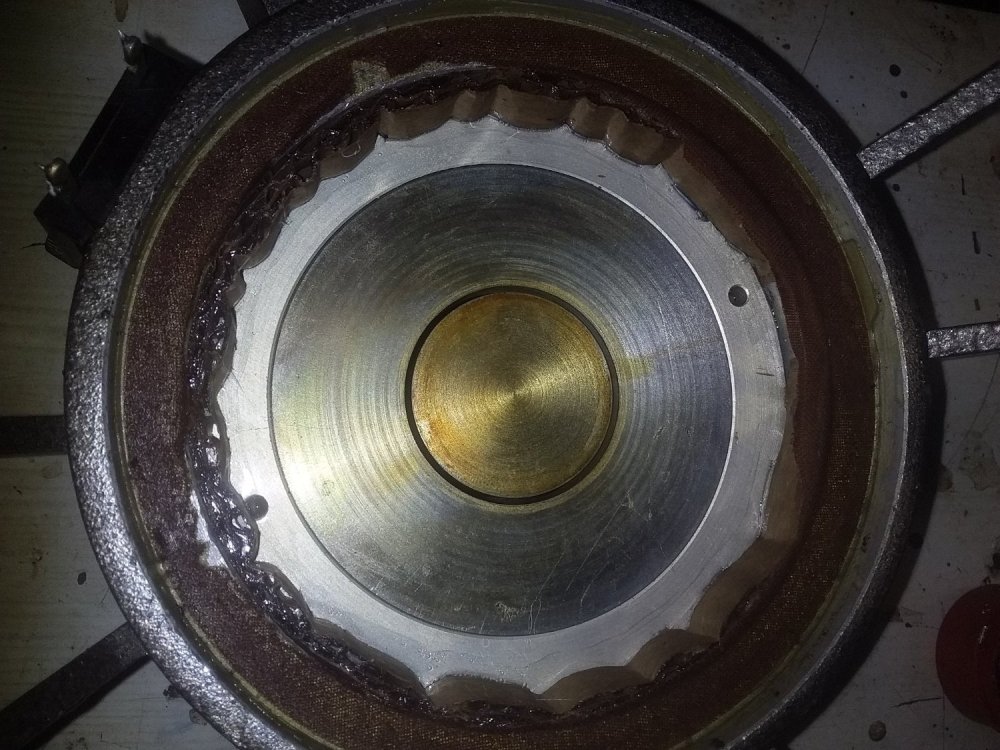

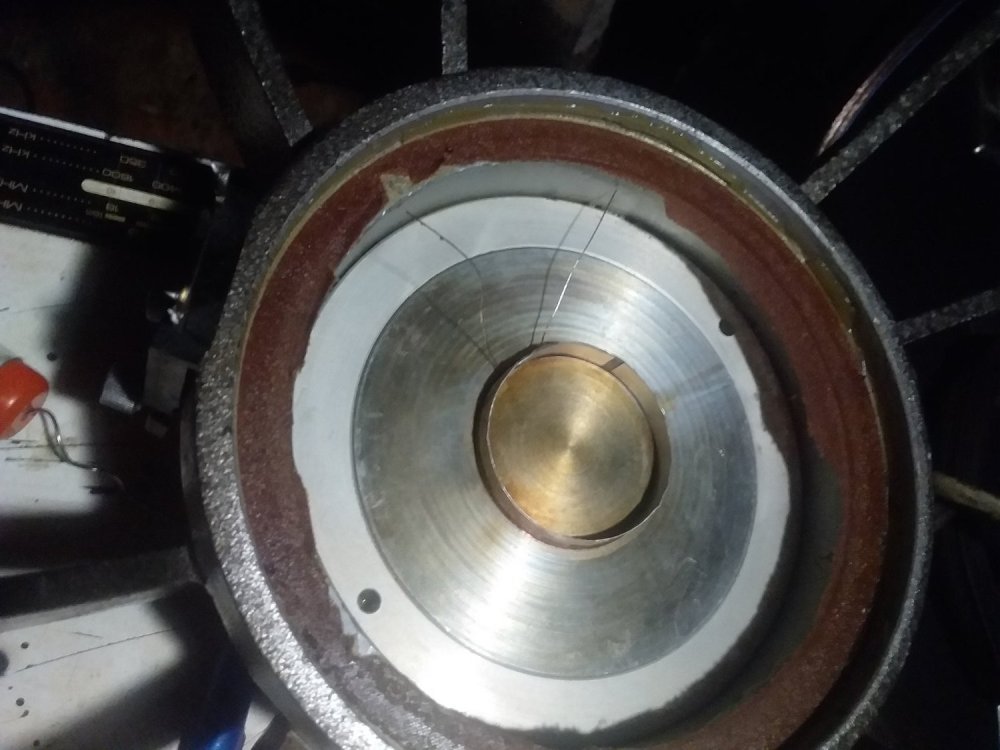

Так как центрирующая шайба была намертво приклеена на эпоксидку, а сильно греть область магнита нежелательно, то шайбу я просто отрезал скальпелем. А что б её надёжно назад установить я по периметру на клей момент "кристал" приклеил полоску горфрированного картона, полости залил клеем. Итого на 3-4 миллиметра опора для Ц/Ш.16984894828344112598614434118704.thumb.jpg.2f942e7c3bfd600342ec3280e6b83eb9.jpg

Антилогос Contributor

Антилогос

Posted
  • Author
Posted

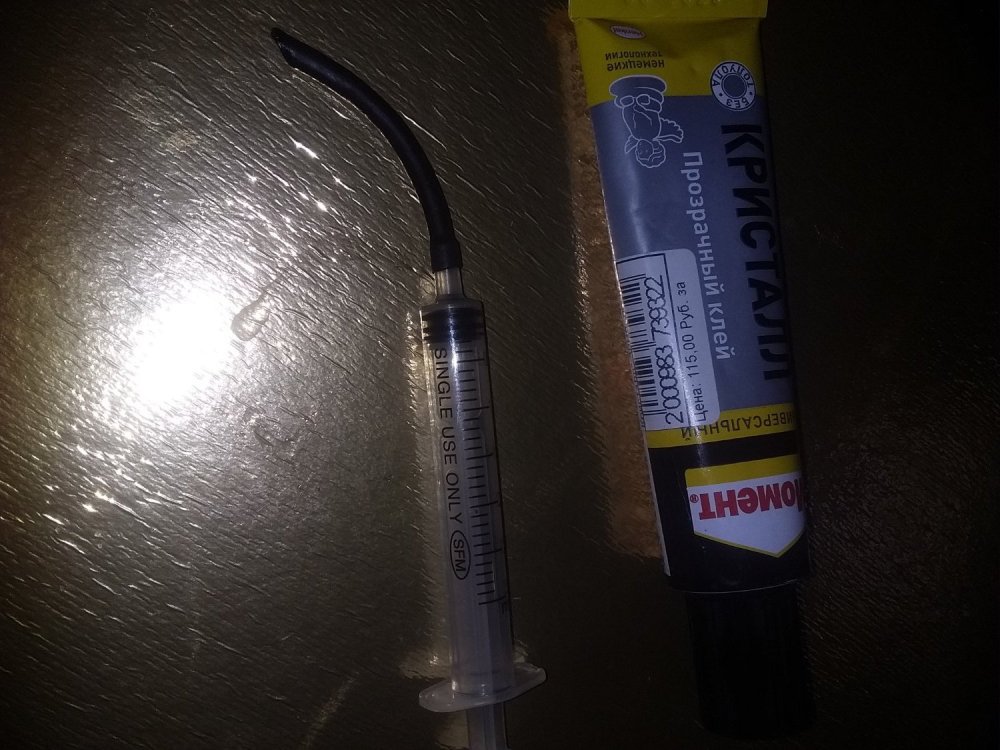

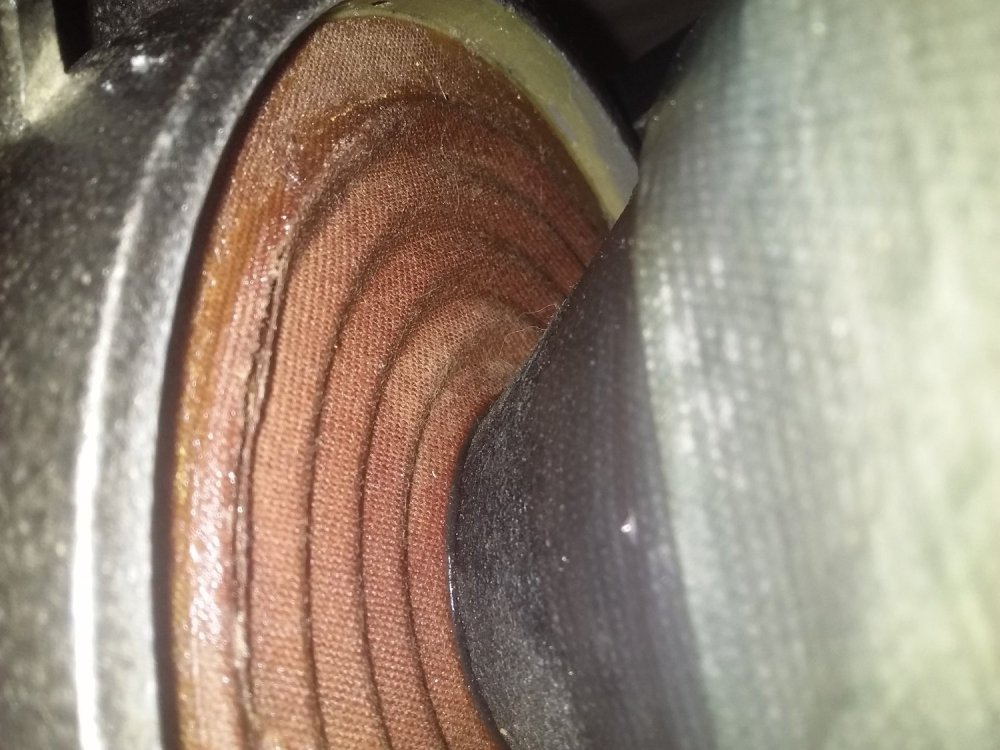

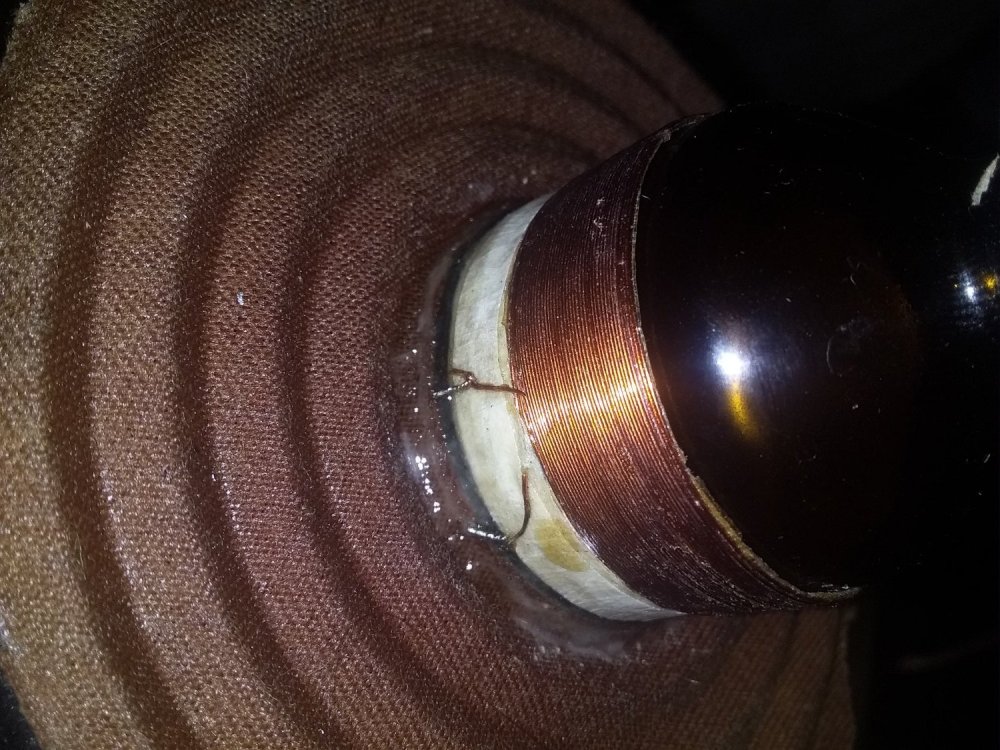

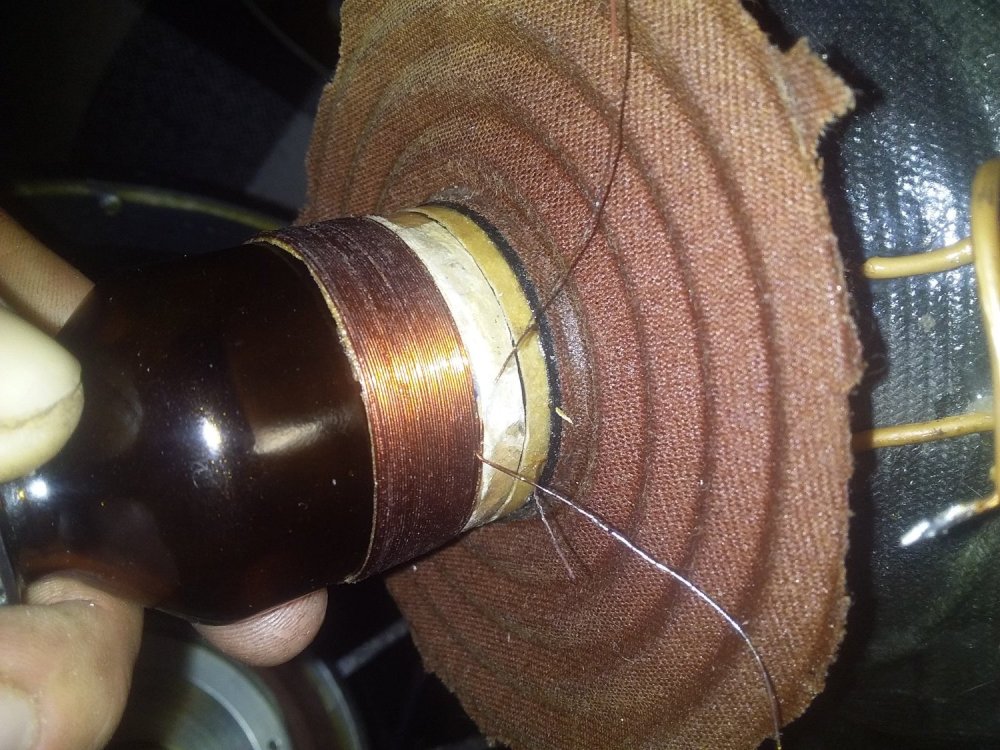

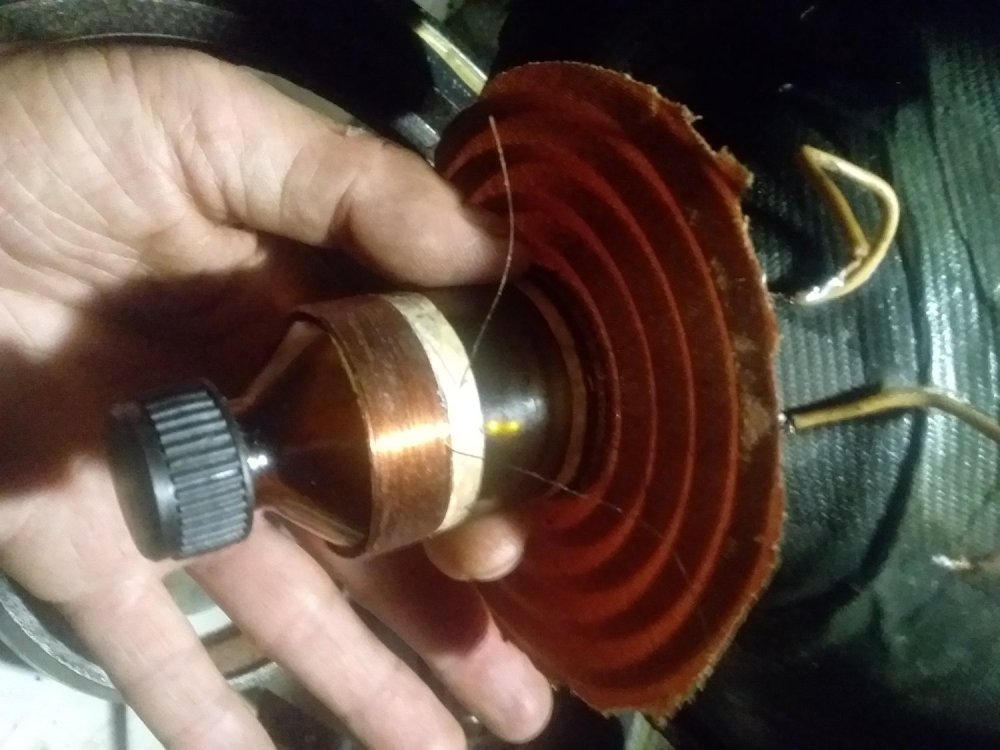

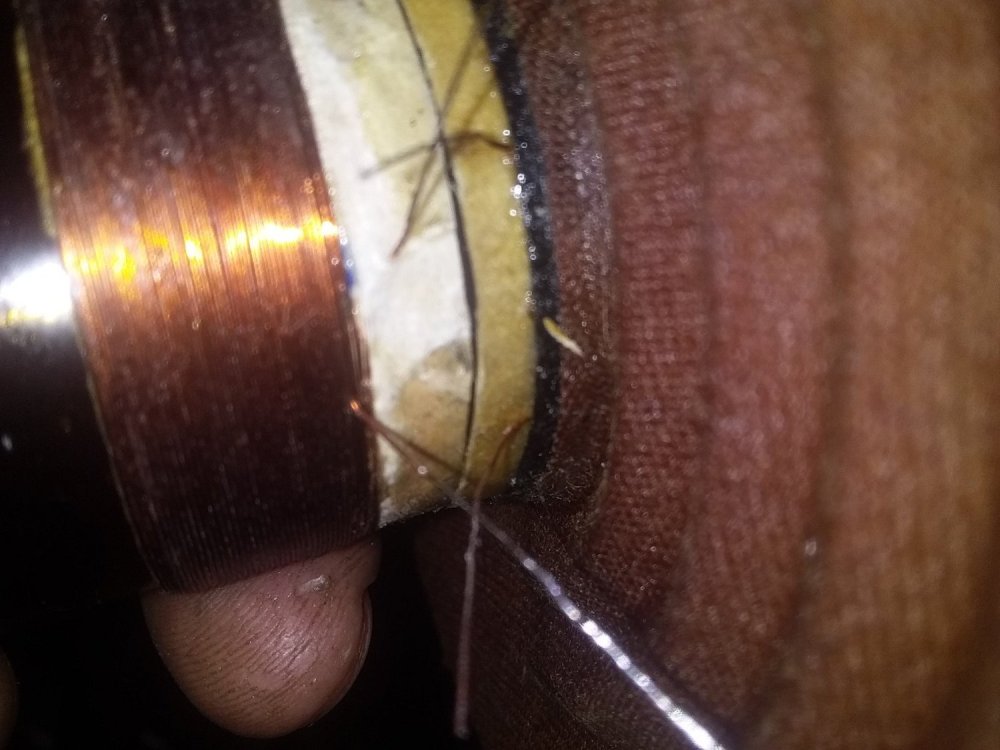

16985002870168079701714755251324.thumb.jpg.7e0901b000f592b052ee957b268cf00d.jpg16985001289332757506345547455729.thumb.jpg.7427071a73f7dd15c123c0ca7b5bdb20.jpgПромазав в корзине место под  Ц/Ш и края шайбы клеем БФ посадил диффузор на место. Так как шайба в одном месте была специально отрезана зигзагом, путём точного совмещения не ровных краёв Ц/Ш автоматически отцентрировалась. Подключил генератор на самую знакомую уху и мозгу частоту 50Гц))) немного подогнал, заодно прижимая по периметру шайбу. И оствил сохнуть включив закольцованный  музыкальный трек для контроля центровки)) ещё приготовил шприц с загнутой трубочкой, что б ещё по периметру проклеить клеем.

  • Like (+1) 2
Dolboyacher Local

Dolboyacher

Posted
Posted

На фоне всебщего оголтелого потреблядства, приятно видеть людей, которые, вне зависимости от причин, дают вторую, третью и последющие жизни -  вещам\устройствам, отсрачивая их превращение.......... превращение труда и ресурсов планеты, в просто бесполезный мусор!!. :cray:

  • Thanks (+1) 1
Антилогос Contributor

Антилогос

Posted
  • Author
Posted
30 минут назад, Dolboyacher сказал:

На фоне всебщего оголтелого потреблядства, приятно видеть людей, которые, вне зависимости от причин, дают вторую, третью и последющие жизни -  вещам\устройствам, отсрачивая их превращение.......... превращение труда и ресурсов планеты, в просто бесполезный мусор!!. :cray:

Спасибо! Я думаю, что здесь на нашем сайте, нас таких 99%??

Антилогос Contributor

Антилогос

Posted
  • Author
Posted
48 минут назад, Dolboyacher сказал:

На фоне всебщего оголтелого потреблядства, приятно видеть людей, которые, вне зависимости от причин, дают вторую, третью и последющие жизни -  вещам\устройствам, отсрачивая их превращение.......... превращение труда и ресурсов планеты, в просто бесполезный мусор!!. :cray:

Спасибо! Я думаю, что здесь на нашем сайте, нас таких 99%??

Dolboyacher Local

Dolboyacher

Posted
Posted
24 минуты назад, Антилогос сказал:

Спасибо!

Мужчина не говорит......он  делает спасибо :)

38 минут назад, Антилогос сказал:

Я думаю, что здесь на нашем сайте, нас таких 99%??

И это замечательно, счастиливые товарищи по несчастью :)))

p.s. сорян, друзья - цвет настроения - синий :smile-44:

  • Cool (+1) 1
volli Proficient

volli

Posted
Posted
1 час назад, Dolboyacher сказал:

дают вторую, третью и последющие жизни

Вспомнил анекдот:

Дочка спрашивает у мамы совета по выбору супруга. Мать говорит - вот возьмём нашего папу: утюг сломался - он починил, холодильник сломался - он починил, телевизор сломался - он починил. То есть с таким мужем хрен когда чего нового купишь.

  • Like (+1) 1
Антилогос Contributor

Антилогос

Posted
  • Author
Posted
1 минуту назад, Dolboyacher сказал:

Мужчина не говорит......он  делает спасибо :)

И это замечательно, счастиливые товарищи по несчастью :)))

p.s. Сорян - цвет настроения - синий :smile-44:

Счастливые товарищи по несчастью! - офигенная фраза!!!??????
