Posted
17 минут назад, alss сказал:

Ток половинок 6Н6П по 30 мА

Если ток половинок 6н6п = 30мА, то катодный ток 60мА, т.к. цепь общая, то и ток катода для обоих половинок одинаковый и равен тем же 60мА, что больше допустимых 45ти. Если заблуждаюсь, укажите пожалуйста, чтобы знал.

  • Replies 813
  • Created
  • Last Reply

Top Posters In This Topic

Posted
14 часов назад, Dolboyacher сказал:

Надо будет еще научиться самому создавать мат.модели ламп, вроде, не сильно сложно, если известны все параметры, ну или где-то их нарыть, а то, сильно ограничивает использование :(

Могу научить... Есть опыт... И софт...

  • Thanks (+1) 1
Posted
1 час назад, Dolboyacher сказал:

У 6н6п предельно допустимый ток катода = 45мА.

Да, каждого катода. Их два, по одному на каждый триод. Т.е. суммарно 45+45=90

  • Like (+1) 1
Posted

Сомнения были из-за того, что в ДИФФе катоды половинок соединены и находятся в общей цепи с током в 60мА, т.е предполагается, что он 60мА и каждой половинки двойного триода.

Posted
2 минуты назад, Dolboyacher сказал:

предполагается

Кирхгов в помощь. Если общий катодный ток у нас 60мА, то каждый из двух катодов отдаёт 30мА.

Posted

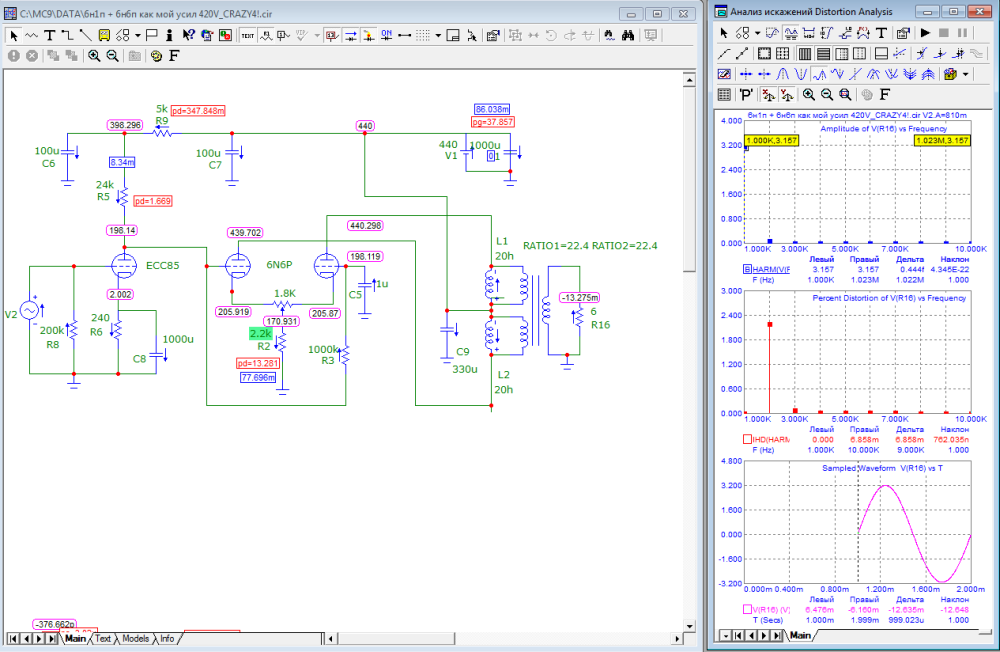

Эээх, дядю Кирхгофа-то я подзабыл :smile-60:. Выходит, зря шестёрку берёг. Спасибо, Станислав. Тогда, получить спектр SE, получается, еще проще, Rk уменьшаем, повышая ток шестёрки и вуаля!. Одна вторая гармоника остаётся, правда, катодный резистор жарит 13Вт!


  • Like (+1) 2
Posted
3 минуты назад, Stan Marsh сказал:

Совсем под максимальный ток 6Н6П подводить нежелательно, быстро истощится.

Ну получается по 39мА на половинку при 45мА максимальных, т.е. (45*100)\39 = 86.7% от максимальных, вроде, вполне нормально. Тут подумал, если так, 3я убралась нафиг, то и 2я гармоника высокого уровня теперь ни к чему, т.к. маскировать нечего, тогда и ECC85 , вероятно , уже не нужна :smile-55:

Posted

Только надо заботиться о рассеиваемой мощности. 8 ватт на баллон, не более. С подбором "половинок" - можно и чуть больше, но долго не проживут. Пара-тройка лет при нечастом прослушивании и всё.

Posted

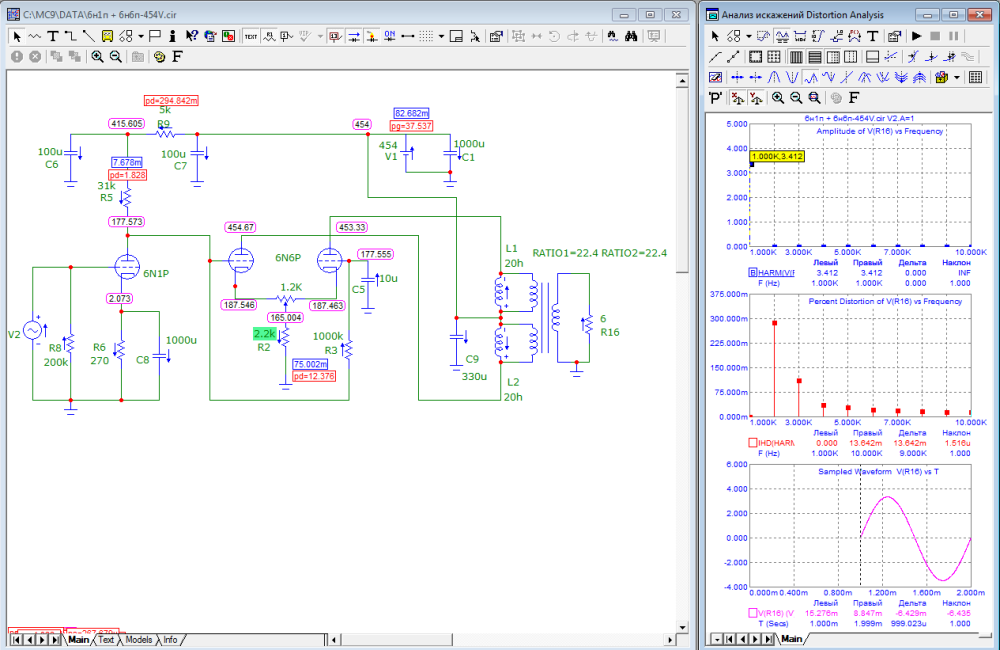

Эээээх, гуляй рванина. Тогда, вот вариант и АУТФИрнальной схемы с повышенным током 6н6п. При входной амплитуде 1В, на выходе 3.4Вольта, Y2 = 0.29%, Y3 = 0.1% . Без резкого роста искажений и с сохранением ниспадающего спектра выдаёт более 4.8Вольт на выходе при 0.76% искажений! По-моему - волшебно!


  • Like (+1) 2
Posted
49 минут назад, Stan Marsh сказал:

Только надо заботиться о рассеиваемой мощности

Упс, тогда особо не разбежишься. Смотрим: после дроселя и учитывая падение напряжения на акт.сопре выходного тр-ра, предположим на аноде 6н6п  = 445В, тогда (445-188)*0.0375 = 10Вт :smile-60: АЙЯЙ!

Posted

Думается, мои симулированные схемы с запредельными режимами 6н6п, нужно удалить - как вредные. А так всё красиво получалось :smile-03:

Posted
Только что, Xрюн222 сказал:

Сэлфсплиттер -это не очень хорошо, кстати...

Особенно без ООС.

Posted

Из этого выводы могут быть разные.

Не селф. Пример: Беларусь, Эстония, Люкс, Дружба, Симфония, Мир, Латвия, Рига10 и тп и тд

Posted
1 час назад, Dolboyacher сказал:

Если несложно, раскажите о недостатке пожалуйста.

Ну, недостатки являются следствием разного включения ламп: 1)общий катод и 2)общая сетка. Параметры ламп в таких включениях отличаются. И если в резистивном каскаде это не особо критично, то в трансформаторном - весьма.  Впрочем, некоторые хвалят такое включение.

  • Thanks (+1) 1
Posted
4 часа назад, Dolboyacher сказал:

Как замаскируем 0.29% 3-ей гармоники аж несколькими процентами 2ой! Уже ближе к SE спектру :) Обратим недостаток ECC85 в достоинство.


Вот этот селф мне нравится очень. Чётко сработано. Примного благодарен. Извините не знаю Вашего имени
