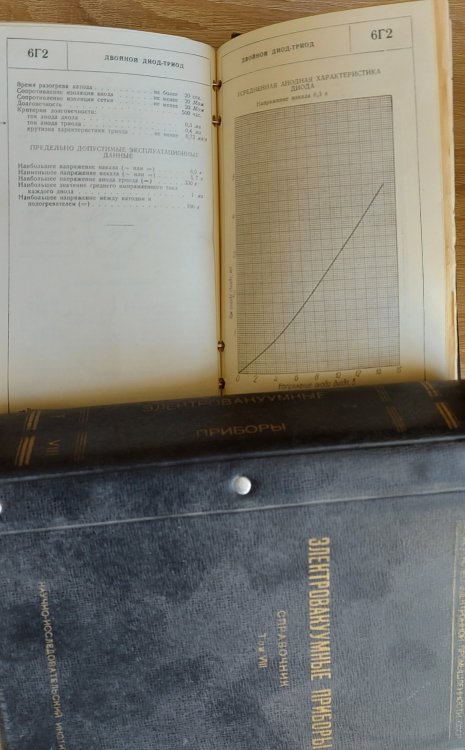

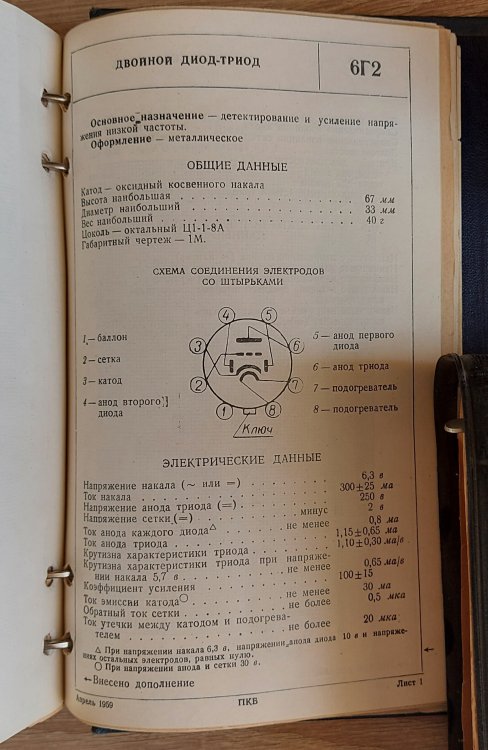

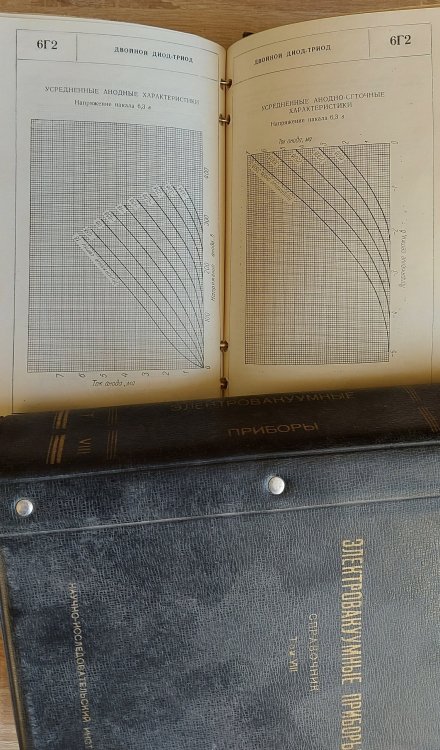

Сегодня случайно спас от уничтожения справочники "Электровакуумные приборы". Комплект не полный, но кое что есть Том №1,2,3,4,5,6,7,8,9,10,14,15,16,18.

Может кому нужна информация из этих справочников, могу отсканировать.











  • Like (+1) 3
AlexKorotov Local

AlexKorotov

Posted
Posted

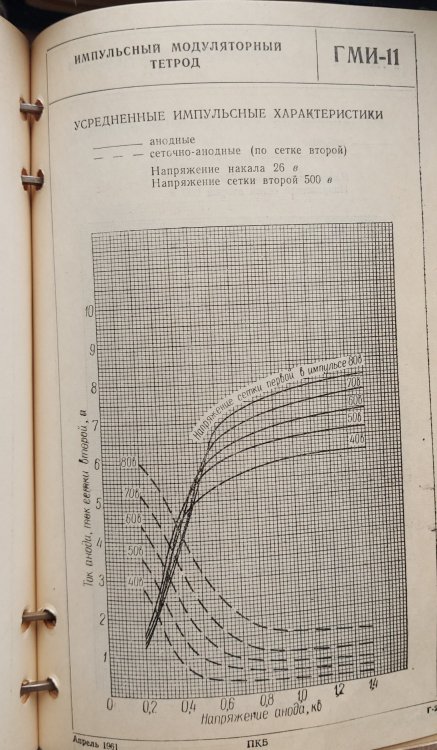

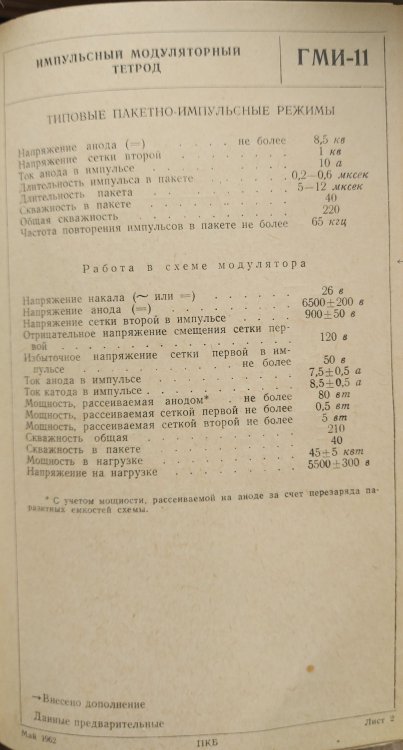

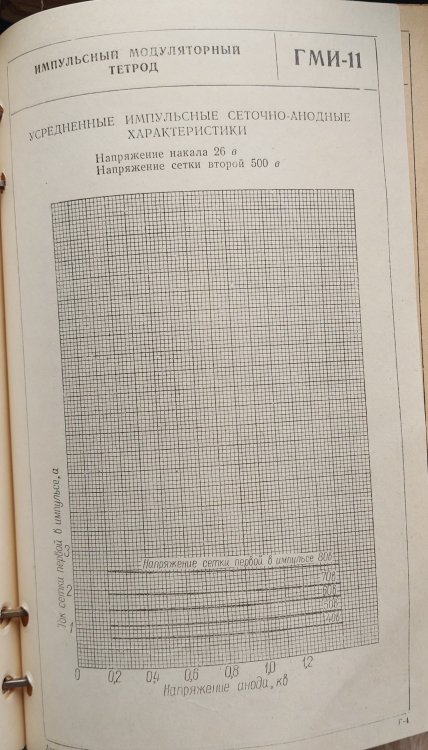

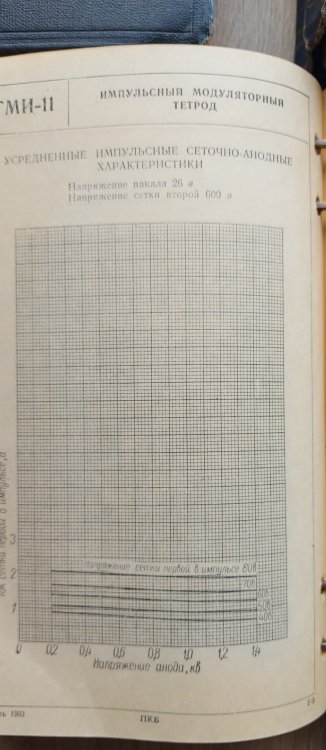

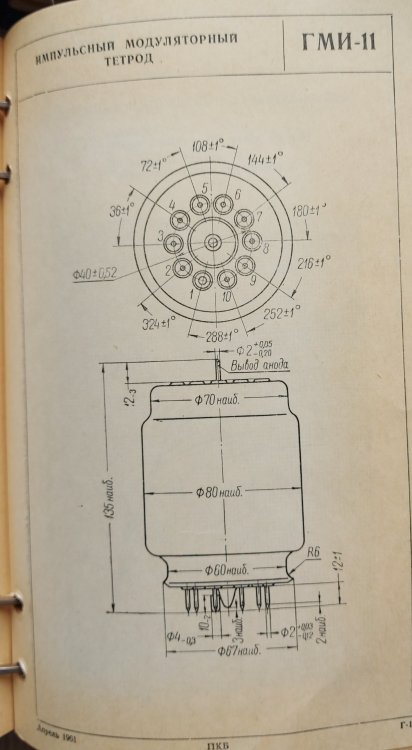

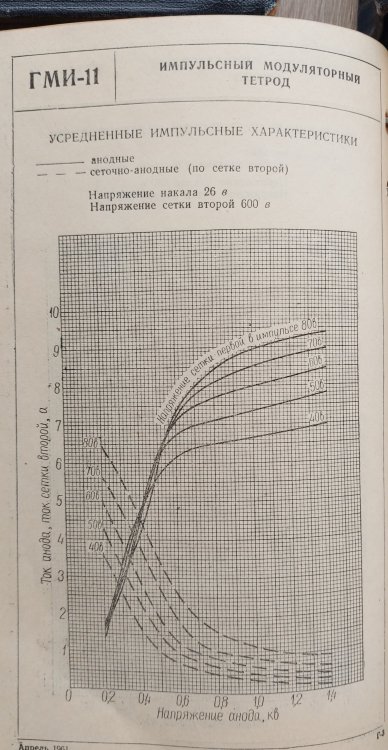

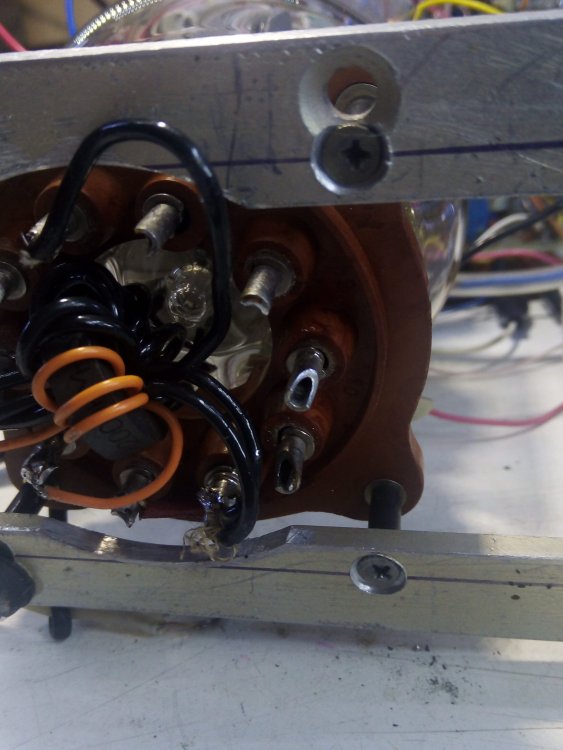

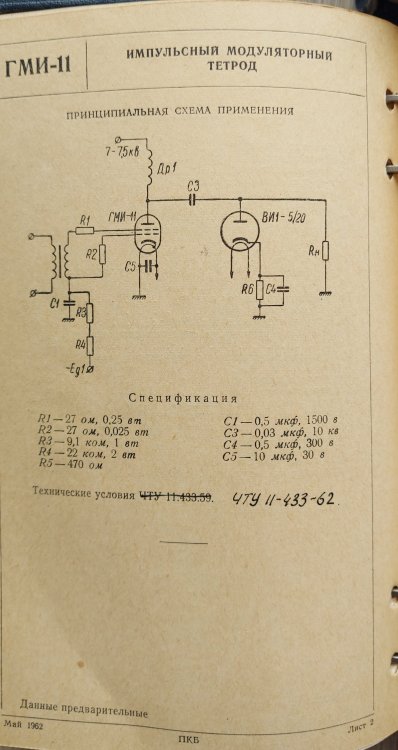

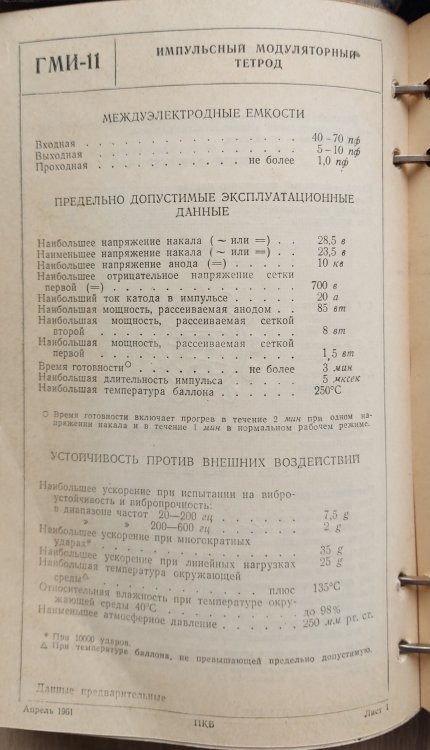

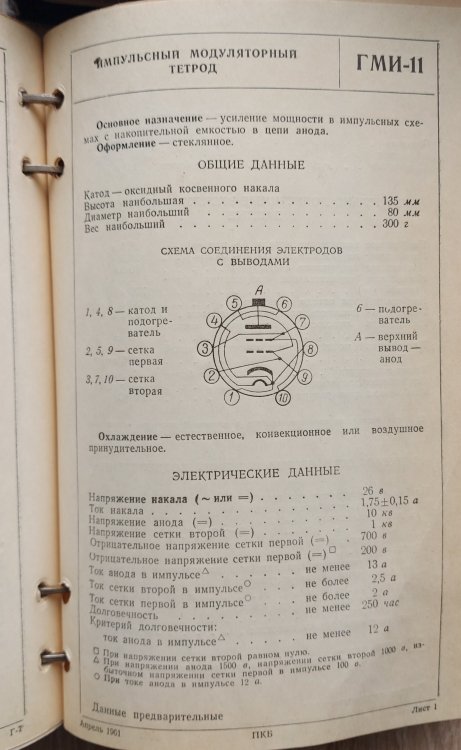

Я для гми 11 выбрал такой режим (по памяти) смещение ок - 45 вольт, на второй сетке +250 через резистор 3 ком. Анодное 1800 вольт. Всё провода подходяшие к цоколю имеют 3-5 витков нс кольце из м2000 ф 30 мм. Кольцо лежит между контактами панели. Нс анод надет контакт от раз'ема типа ШР, и сверху еще одно кольцо м2000 ф20. Из за наличия "седла" ВАХ она генерит при снижении напряжения на аноде до 250 вольт, что б м терпимо. Ток анода в импульсе не менее 1 ампера. Если это применительно к dd  для статиков, обратите внимание, что резистор в катоде верхней лампы шунтирован варистором или стабилитроном на ттт же ток не менее 1а, для умкорения перезарядки емкости ппнели. Ну и оос для исправления всей кривизны обязательна.

AlexKorotov Local

AlexKorotov

Posted
Posted

Ток анода был 35 ма, опять же по памяти. Резистор в катоде верхней лампы, которым настраивается начальный ток выходного каскада ок 1,5 ком и шунт из двух варисторов на по 100 вольт последовательно. Я к макету года два уже не подходил... Пробовал напряжение на второй сетке поднимать - ток растёт и "напряжение насыщения" вслед за ним...

  • 2 months later...
Dalex Proficient

Dalex

Posted
  • Author
Posted
8 часов назад, PonyPf сказал:

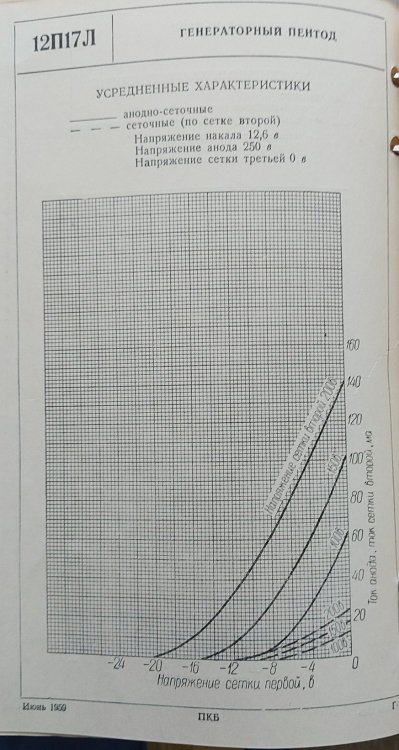

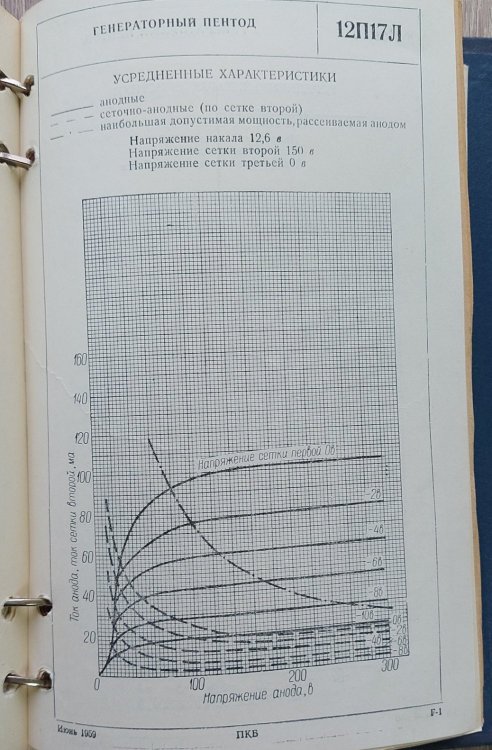

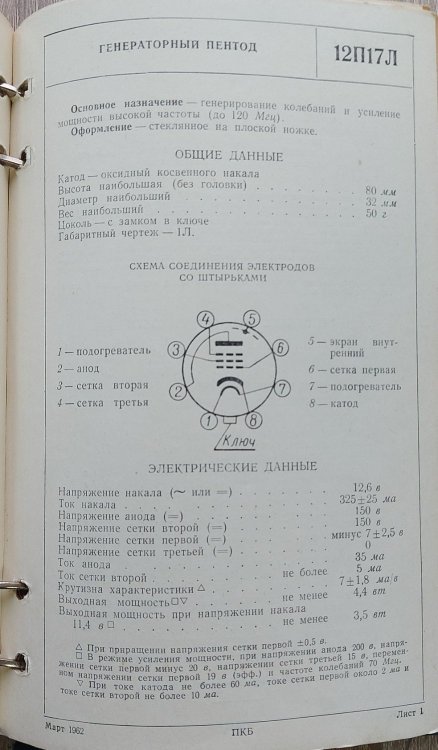

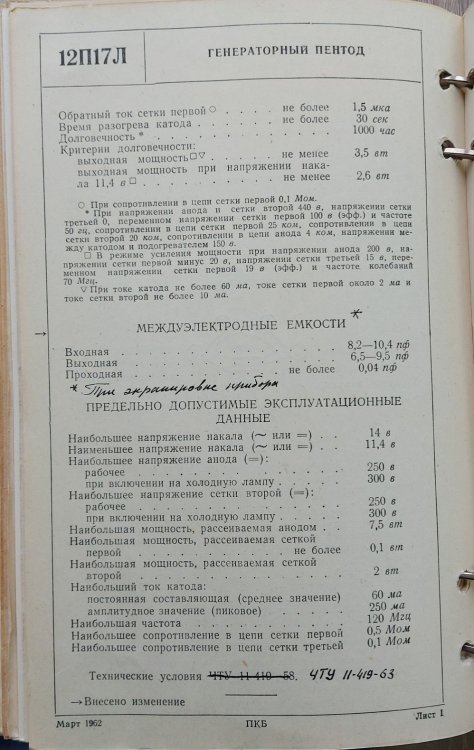

Здравствуйте. 12П17Л есть?

Приветствую. Книги на работе. В понедельник посмотрю, если есть выложу информацию.

  • Like (+1) 1
Wild_Tomcat Newbie

Wild_Tomcat

Posted
Posted

Замечательно что удалось спасти этот справочник. Большая редкость (практически везде уже успели выбросить), а информация в нём наиболее полная.

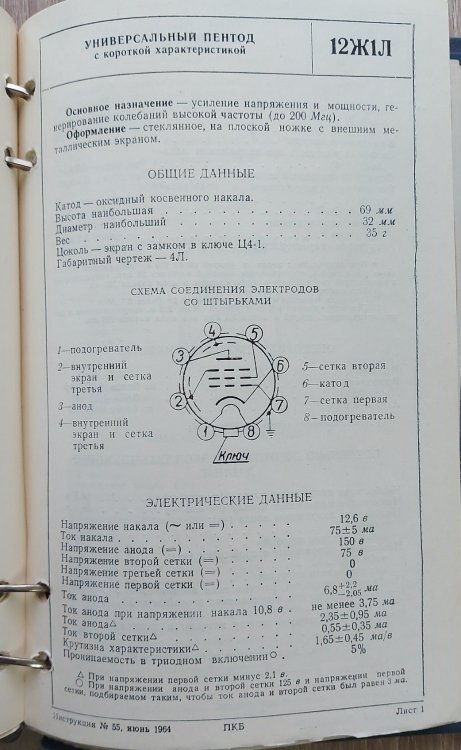

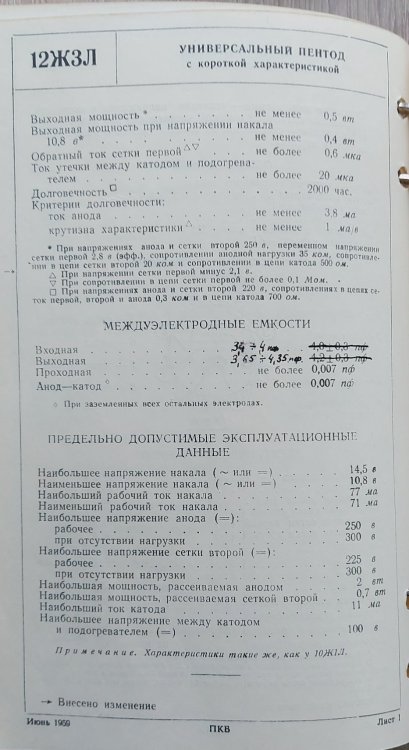

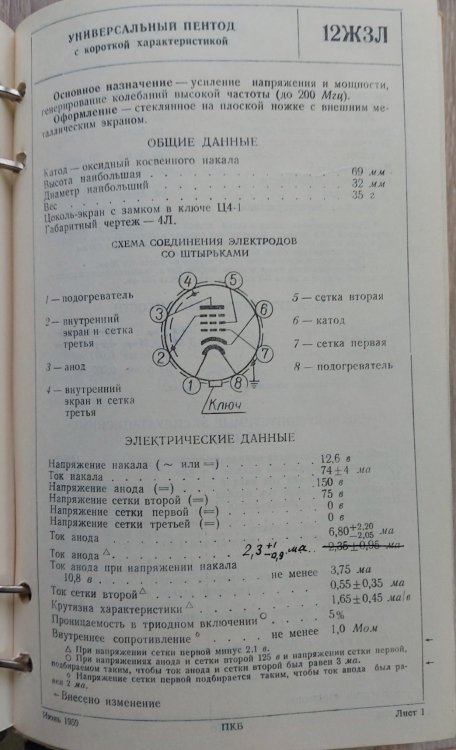

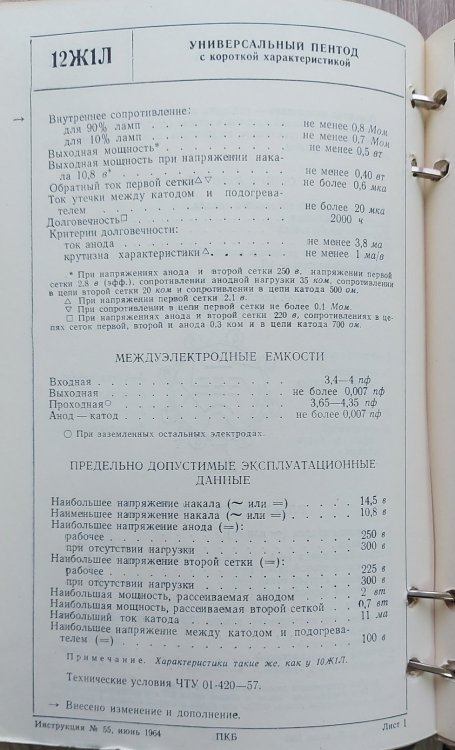

Интересует информация по лампам 12Ж1Л, 12Ж3Л, 12П17Л. Большая просьба именно отсканировать страницы с хорошим разрешением, особенно графики. Тем более у этого справочника страницы вынимаются из переплёта, там разъёмные кольца.

Заранее спасибо!

Dalex Proficient

Dalex

Posted
  • Author
Posted
7 часов назад, Wild_Tomcat сказал:

Замечательно что удалось спасти этот справочник. Большая редкость (практически везде уже успели выбросить), а информация в нём наиболее полная.

Интересует информация по лампам 12Ж1Л, 12Ж3Л, 12П17Л. Большая просьба именно отсканировать страницы с хорошим разрешением, особенно графики. Тем более у этого справочника страницы вынимаются из переплёта, там разъёмные кольца.

Заранее спасибо!

Посмотрю. Не все тома есть в наличии.

BAA Master

BAA

Posted
Posted
34 minutes ago, Dalex said:

Вытащить странички из книги не получается, на заклепках.

Вот она, защита хардварьная! ;-)

PonyPf Newbie

PonyPf

Posted
Posted

Спасибо! Можно попросить сфоткать страницы более ровно, без выпуклостей? А на 12П17Л больше ничего нет? Кажется должно быть больше:smile-33:

Dalex Proficient

Dalex

Posted
  • Author
Posted
20 минут назад, PonyPf сказал:

Спасибо! Можно попросить сфоткать страницы более ровно, без выпуклостей? А на 12П17Л больше ничего нет? Кажется должно быть больше:smile-33:

Все что есть.
