Posted

Не совсем понятны рамки допустимого... В соседней ветке вон на всё лады расхваливают английские лампы кт41/кт61, они теоретически совершенно НЕ противопоказаны...

А не подумать ли над 6н6п для сч-вч канала? Всё таки, лампа звукового назначения.

  • Thanks (+1) 1
  • Replies 86
  • Created
  • Last Reply

Top Posters In This Topic

Posted
1 час назад, Xрюн222 сказал:

 А не подумать ли над 6н6п для сч-вч канала? Всё таки, лампа звукового назначения.

Думал уже)) Схему SE проверенную не нашел. Линейная лампа, довольно токовая....я через нее 20 мА гоняю в драйвере.
Вот только будет ли она играть лучше, чем 6п14п в триоде? (6п14п в триоде линейна...проверенных схем полно.....) И 6п1п тоже из линейных вообще-то.

  • 2 weeks later...
Posted
В 30.06.2023 в 01:35, crabro сказал:

Думал уже)) Схему SE проверенную не нашел. Линейная лампа, довольно токовая....я через нее 20 мА гоняю в драйвере.
Вот только будет ли она играть лучше, чем 6п14п в триоде? (6п14п в триоде линейна...проверенных схем полно.....) И 6п1п тоже из линейных вообще-то.

Мне сдвоенная 6Н6П на выходе больше нравится чем 6П14П. Тем паче на СЧ-ВЧ.  В соседней ветке есть лофтины на 6Н6П. Я бы правда к ней поставил в подруги ECC40, но заказ был на 6Н1П

Posted
2 минуты назад, CHEL_EV сказал:

Мне сдвоенная 6Н6П на выходе больше нравится чем 6П14П.

Только склонна к генерации. Обязателен индивидуальный антипаразитник в сетку каждой "половины".

  • Like (+1) 1
Posted
38 минут назад, юрий робертович сказал:

Кстати, вчера еще нашел схемы, они отдельно лежали




Если кто-то решит собирать усилитель В.Перлова - стоит почитать дополнение в ВРЛ 45.

  • 2 weeks later...
Posted

Раздел выбирается в самой слышимой нашими ушами области....
Может кто-нибудь прокомментировать этот  выбор 800-1000 гц?... Насколько я понял, частота выбрана без привязки к конкретным динамикам...
Чем хуже выбор раздела 200 гц? (это мой случай...НЧ-дин Биг 301-ый....выше играют 4гд35 и т.д). При делении в районе 400-500 звучание системы заметно хуже (на слух).  На 1000 гц если делить, то еще хуже станет.


  • Like (+1) 1
  • 6 months later...
Posted

Здравствуйте, коллеги. Случайно забрел на этот форум (лет 8 уже ни в каких аудио-форумах не участвовал), наткнулся на эту ветку. Удивлен, что в основном весь материал основан на древних конструкциях времен СССР. У меня уже лет 9-10 работает активная 4-х полосная система. Если будет интересно - расскажу подробнее. За много лет экспериментов  с полосным разделением и усилением  выяснил для себя много интересного, что часто противоречит сложившимся взглядам (и мифам). Пока же хочу написать, что если у вас обычная трехполосная акустика и нет необходимости корректировки фаз и задержек между динамиками, а так же ламповый усилитель, то самое простое и правильное - это добавить транзисторный УНЧ на самый низкочастотный динамик. Хорошо так же встроить в этот усилитель активный ФНЧ, чтобы убрать НЧ-часть кроссовера в колонках. Это значительно улучшит ваш бас и (при достаточно низкой частоте раздела) никак не скажется на мидбасе, середине и ВЧ (где у вас будет играть ваш любимый ламповый усилитель).


  • Like (+1) 3
Posted
2 часа назад, Stan Marsh сказал:

Это интересно. Можете создать отдельную тему в "Авторских", и подробно всё описать.

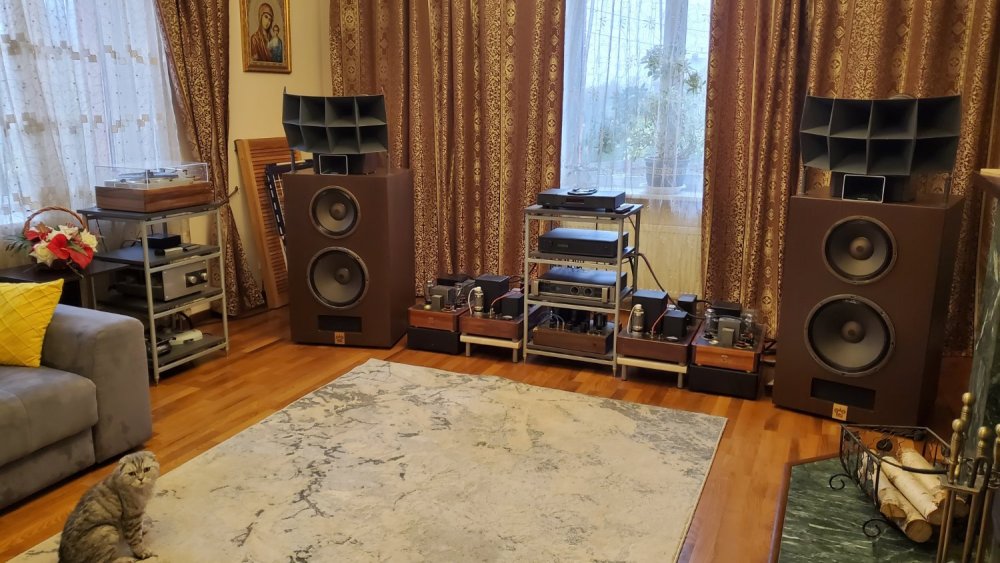

Спасибо, но пока не уверен, что это нужно. Мой подход для многих будет неоднозначным и даже неприемлемым, так что не хочу устраивать бесполезный холивар. Пока здесь вкратце опишу состав моей системы.

Источники:

1. Винил - винтажный Thorens TD-124-II с тонармом SME-3009S2 и головой Ortofon Kontrapunk-B. MC-трансформатор самодельный, на базе Lundahl  LL1941

Фонокорректор (совмещен с предом)- ламповый самодельный RC, с трансформаторным выходом, сделан довольно давно на лампах D3A в триоде + ECC88 + RCA 6692 Red Base + Tango NP126

2. CD - Rega Jupiter (используется как транспорт), по s/pdif цифровой сигнал подается на цифровой вход DSP процессора.

DSP кроссовер и предусилитель - самодельный на базе модифицированной платы WAF-Audio "Najda", 2 аналоговых входа, 2 цифровых входа, 8 аналоговых выходов, возможность создания FIR фильтров и многое другое.

Усилители:

НЧ - Yamaha P5000S (каждый канал работает на НЧ динамик Altec 416z в ФИ) в полосе до 200гц

Мидбас - самодельные моноблоки SE на лампах RCA 813 в триодном включении (класс А без ОС) - каждый моноблок работает на свой мидбасовый динамик Altec 414z (ЗЯ) в полосе 200-700гц)

СЧ - самодельные моноблоки PP на лампах EML 300B XLS (класс А без ОС) - каждый моноблок работает на свой СЧ рупор Altec 805B с твиттером Altec 288-16K в полосе 700-7000гц

ВЧ - самодельный стерео SE на лампах AD-101 в классе А без ОС - каждый канал работает на свой ВЧ рупор Altec Mantaray с твиттером BMS 4552-16ND в полосе от 7000гц.

Акустика - самодельная 4-х полосная на динамиках Altec и BMS



  • Like (+1) 3
