Имеется вот такой USB-SPDIF преобразователь на XMOS. Размышляю, что-бы можно было у него выкинуть на выходе от камня до spdif для упрощения и исключения лишних цепей? На ум приходит только исключить трансформатор. Может какие подсказки будут? На входе цифрового приёмника ДАКа гальваническая развязка естественно присутствует, ну и конечно 75ом резистор.






Posted
13 минут назад, Normann сказал:

На ум приходит только исключить трансформатор.

Зачем?

P.S. А без этого, в компе спдифа нету? А то можно было бы и всю плату выкинуть.

P.P.S.  Чисто из любопытства, может по плате видно - что там релюха делает?



Posted
34 минуты назад, Alex Torres сказал:

P.S. А без этого, в компе спдифа нету? А то можно было бы и всю плату выкинуть.

Нету, Алекс.

Да и из любопытства тоже. Поэкспериментировать и закрыть тему с этой коробочкой. Просто зачем нужны дублирующие элементы защиты в виде транса спдиф на выходе конвертера, если есть конденсаторы на входе приёмника? Масло масляное?

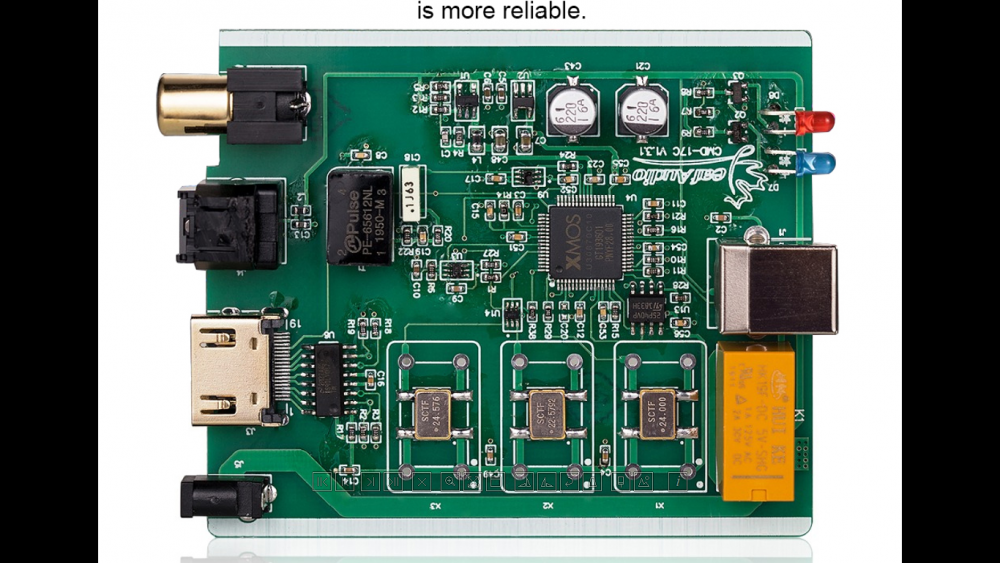

Ты про жёлтое реле спрашиваешь? Это по питанию коммутация (юсб/внешнее). А трансик - чёрненький Pulse. Я на него даташит скачал, ничего нового. Коробочку пока не вскрывал сам, фото от продавца.

Posted
21 минуту назад, Normann сказал:

Просто зачем нужны дублирующие элементы защиты в виде транса спдиф на выходе конвертера, если есть конденсаторы на входе приёмника? Масло масляное?

Конденсаторы - это не гальваническая развязка. Если в ЦАПе на входе есть транс, то в передатчике (этой платке) он в принцпе не нужен, но во 1-х а вдруг потом подключат к другому ЦАПу, где ее нет?

Во 2-х - мне честно говоря, было бы просто лень его выпаивать, тем более что это ни на что не повлияет.

21 минуту назад, Normann сказал:

Ты про жёлтое реле спрашиваешь? Это по питанию коммутация (юсб/внешнее).

Я так и думал. Аж целое реле поставили! Я двумя транзисторами, размером со спичечную головку (sot23), обхожусь...

21 минуту назад, Normann сказал:

А трансик - чёрненький Pulse. Я на него даташит скачал, ничего нового

Да поняно что Пульс, они в 99.99 аппарутуры стоят, 65612 трухольные и 65812 смд.

Если хочешь что получше, можно заменить на трансик с почти любой эзернетовской карточки, (лучше старой где неще нет 1000 а толко 10/100). Но с вероятность 99% разницу ты не почуствуешь.  Пока вобще от этих спдифов не избавишся.



21 минуту назад, Normann сказал:

Коробочку пока не вскрывал сам, фото от продавца.

Да это референс дезайн, как и почти все у китайцев на 208-м XCore.

Зачем они там внешнее питание сделали - непонятно, в таком варианте от него толку ноль.





  • Like (+1) 1
Posted

Ладно, открою коробку и гляну конкретнее. Главное не спалиль Хмос каким-нибудь ненужным потенциалом.

Алекс, а почему ты считаешь, что конденсаторы на входе приёмника не являются гальванической развязкой?


Posted

Конденсаторы - отсекают постояную составляющую, но не убирают синфазные составляющие.

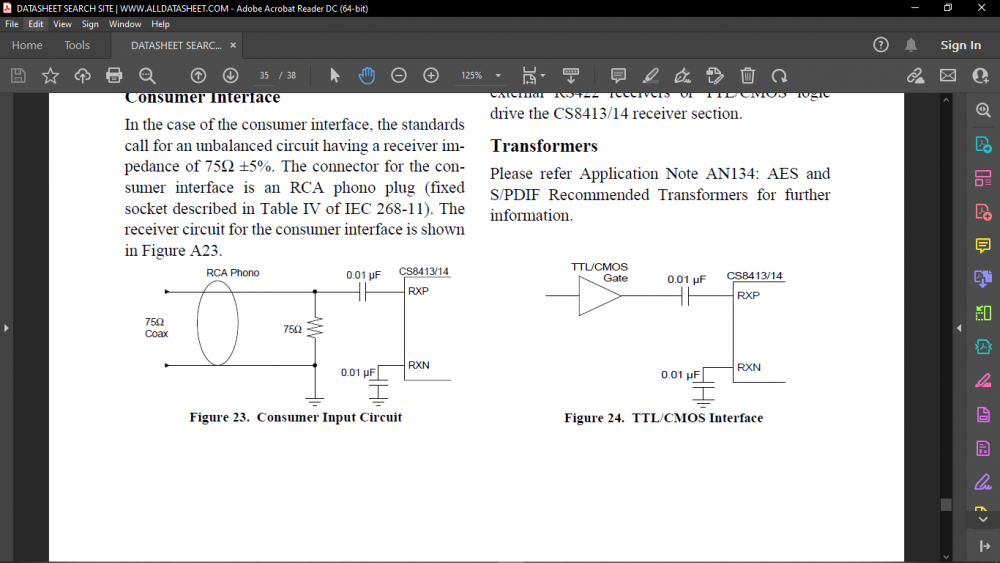

И в схемах с конденсаторами, земли как правило соединены (как на рисунке слева), где-же там "развязка"?

Кто бы ставил трансформатор, если бы все решалось двумя конденсаторами? :)

И самое  главное - если  он уже там стоит, зачем его вынимать? Не факт что станет хуже, но и лучше тоже не станет.



Posted

Я имел ввиду конденсаторы на входе приëмника по RXP и RXN. Как раз отсечение постоянки по линиям входных данных. Земли приборов при небалансном включении всегда и будут соединены, иначе неработоспособно. Нулевой базовый потенциал должен быть зафиксирован. Я твою мысль понял, спасибо.

Posted

Левинсон-то Левинсон.. да только не благоговею я от 30-летних аппаратов. Мне б чего посовременнее "но чтоб благодарность не имела границ в разумных пределех" :gi:

Поэтому, что бы посоветовали благородные доны современного в этих разумных пределах? Ну скажем, в районе пары штук.
А то я завис со своим дремучим Вольфсоном WM8740.. (хотя вроде привык к "холодному бритнскому звуку" и нареканий нет как нет) Пусть даже на вторичке что-то взять, и чтоб из сети проигрывало, Lumin D1 ? или приколхозить по УСБ к маленькому компу что-нить типа Benchmark DAC2 и успокоиться..

Об чём сейчас мечтают высоконаиопытнейшие Доны? поделитесь, пжста.

Posted
4 часа назад, Normann сказал:

Я имел ввиду конденсаторы на входе приëмника по RXP и RXN. Как раз отсечение постоянки по линиям входных данных.

"отсечение постоянки" нужно для CS84хх (хотя им и так уже ничего не поможет, но без этого просто работать не будет). А основная задача гальваниеской развязки совсем не в этом.

4 часа назад, Normann сказал:

Земли приборов при небалансном включении всегда и будут соединены, иначе неработоспособно.

И при балансном они тоже соединются, в аналоге (не всегда, есть т.н. Ground Lift, у Бруно в статье все это отлично расписано).

Но то в аналоге, а спдиф это "немножко не то", и при использовании трансформаторов для коасиала. а тем более оптики, соединять земли источника и приемника накоротко не только не нужно, но и скорее противопоказано.





  • 3 weeks later...
Posted
В 24.06.2022 в 09:34, Shef сказал:

Левинсон-то Левинсон.. да только не благоговею я от 30-летних аппаратов. Мне б чего посовременнее "но чтоб благодарность не имела границ в разумных пределех"

Левинсон упомянул больше как точку своего личного отсчета. Новодельные лучше конечно есть - границы «благодарности» только оставляют желать лучшего.

  • 2 weeks later...
Posted

Коллеги, человек задал конкретный вопрос, не для обсуждения достоинств ЦАПа или слушателей. Давайте как-то поуважительнее!

Posted

Очень хочу просить модераторов почистить тему от непрофильного, а то мой вопрос уплывёт далеко вверх.



  • Like (+1) 1
Posted
Только что, Normann сказал:

Очень хочу просить модераторов почистить тему от непрофильного.



Всё-таки это не совсем непрофильное, тема про "Самый лучший DAC", тут вполне уместны обсуждения их достоинств и недостатков. А наши спорщики, надеюсь, будут более доброжелательны и конкретны.

Posted
Только что, Stan Marsh сказал:

Всё-таки это не совсем непрофильное, тема про "Самый лучший DAC", тут вполне уместны обсуждения их достоинств и недостатков. А наши спорщики, надеюсь, будут более доброжелательны и конкретны.

А можете перенести тогда моё сообщение в тему 1540, 1543? Если не затруднит. Впредь буду внимательнее.

Posted
11 минут назад, Normann сказал:

А можете перенести тогда моё сообщение в тему 1540, 1543?

Вопрос перенесён.



  • Like (+1) 1
Posted

А если по теме о "лучшем ДАКе", то я лично считаю мультибиты самым коротким путём к достижению лучшего звука, естественно при должном внимании в питанию, организации клока и аналоговой части. До недавнего момента более всего склонялся к решениям на UA20400, т.к. через мои руки проходили такие ДАКи, например от Manley (Junior, Reference), но сейчас это слишком редкий зверь. Сейчас же удалось получить довольно приличный результат и с 1541, что очень радует. Потенциал большой, но хочется опробовать все решения. Обвязка конечно получилась не дешёвой, начиная от лампового DEM-клока с кенотронным питанием, полностью раздельных БП по всем напряжения цифровой и аналоговой части и заканчивая тонкими моментами с организацией I/V преобразования и последующего усиления. В результате могу однозначно сказать, что результат в итоге  превосходит Manley Reference и для меня это именно "самый лучший ДАК", который доводилось слушать у себя.

  • Like (+1) 1
  • Neutral (0) 1
Posted

Тема почищена. Сергею Витальевичу до 29 июля прописан отдых от комментариев .

В дальнейшем хамство будет пресекаться без всяких предупреждений.



  • Thanks (+1) 1
Posted
18 часов назад, Normann сказал:

я лично считаю мультибиты самым коротким путём к достижению лучшего звука,

Разумеется. Но один вопрос - а какие "не мультибиты" ты слушал?

18 часов назад, Normann сказал:

всего склонялся к решениям на UA20400,

Хорошая штука, была когда-то, если ничего кроме 44/16 не слушать.

Только требует время от времени калибровки-настройки. А поскольку в 99.99% этого никто не делает, то нынче большая их часть - обычный хлам, как и почти весь т.н. "винтаж".

Posted
1 час назад, Alex Torres сказал:

Разумеется. Но один вопрос - а какие "не мультибиты" ты слушал?

За 25 лет работы в сфере продаж аудио и инсталляции я слушал многое, что официально и неофициально продпвалось в РФ, Denon, Sony, Accuphase, Meridian, dCS, Proceed, Theta, ....

Лет 20 назад интерес к цифре у меня пропал полностью и контектировал с ней только по работе.

Кастомных современных ДАКов не слышал у себя.  И сейчас считаю аналог основным своим источником, а цифру дополнительным. Это моë личное мнение.

Posted
4 минуты назад, Normann сказал:

За 25 лет работы в сфере продаж аудио и инсталляции я слушал многое, что официально и неофициально продпвалось в РФ, Denon, Sony, Accuphase, Meridian, dCS, Proceed, Theta, ....

Что из них было не мультибитом?

Назар вон почти все свои конструкции делал на одном из последних, UDA1334, и считает его одним из лучших.



Posted
8 минут назад, Normann сказал:

Кастомных современных ДАКов не слышал у себя.

Я-же не это спрашивал. Современных не мультибитов уже нет.

Posted
35 минут назад, Alex Torres сказал:

Что из них было не мультибитом?

Назар вон почти все свои конструкции делал на одном из последних, UDA1334, и считает его одним из лучших.



Ты мне экзамены решил устроить? Деноны, Сони, Аккуфейзы, Просиды и поздние Меридиан, Дисиэс были не мультибиты. Из мультибитов слушал в основном американцев.

Posted
30 минут назад, Normann сказал:

Ты мне экзамены решил устроить?

Нет, просто после твоего заявления "я лично считаю мультибиты самым коротким путём к достижению лучшего звука" мне стало интересно с чем ты их сравнивал, т.е. с какими "не мультибитами".

Я вот любимую Назаровскую  UDA1334 слушал только один раз, и в таких условияз что выводы делать сложно. А почти все остальные немультибиты что я слушал, были полной хренью.



30 минут назад, Normann сказал:

Деноны, Сони, Аккуфейзы, Просиды и поздние Меридиан, Дисиэс были не мультибиты.

Кокнретные модели помнишь? Я попробую посмтреть на чем они. Есть некоторые сомнения, что они были не мультибитами.

Posted
48 минут назад, Alex Torres сказал:

Кокнретные модели помнишь? Я попробую посмтреть на чем они. Есть некоторые сомнения, что они были не мультибитами.

Sony ES - 7, 777, 779  разных годов, последние с выдвигающимся столом, 7 кажется. Denon помню чуть хуже, но старшие модели одноблочные - ДС и топовый двухблочный (архитектуру уже не помню, конец 90-х), dCS Delius 2 и Elgar, Meridian начала 2000-х ( ранние у них были мультибиты ВВ, а потом сменили архитектвру) Слушал и те и другие. Micromega Stage1, 2, 3 (однобитники с жутким оверсеймплом). Из перечисленного интереснее всего звучали dCS (псевдоаналог, очень гладко и скучно) и двухблочный Denon (наоборот стерильно до зубной боли).
