Не имел с такими дела.

По мне, так коли требуется сигнал более 30-40в амплитуды, надо два каскада.

  • Smile 1
Posted
В 19.11.2025 в 21:25, Rezvoy сказал:
В 19.11.2025 в 18:33, Stan Marsh сказал:

Смотря какая мощность нужна. Для обычной комнаты хватит пары в SRPP.

Что-то они у меня в српп даже на 16 ом работали с жуткими искажениями.

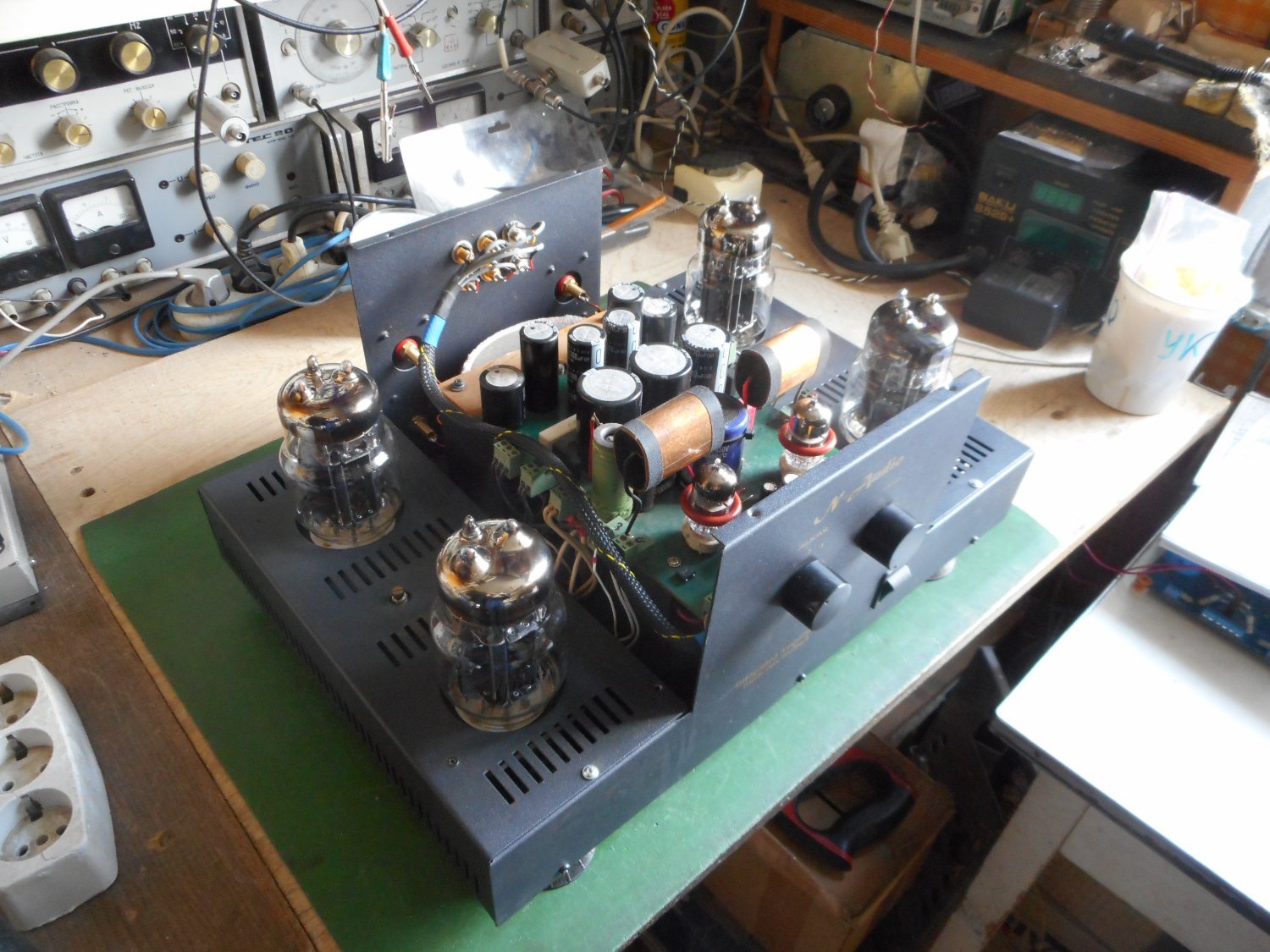

Выходное сопротивление 6С33С в uSRPP 60 Ом без обратной связи. Пришлось доводить до хоть какой-нибудь работы некий "N-Audio Integrated Amplifier Triode Zero Feedback Ampearl 2x20W". При использовании выходного тора получил 14 Вт на 4 Ом, до моего вмешательства он выдавливал 4 Вт. Раскачивал двухкаскадным на 6Ф4П вместо чего-то на КР504НТ3В и 6Н23П, т. к. условие было - не менять внешний вид платы...
Снимок в исходном состоянии.


Posted
3 часа назад, Stan Marsh сказал:

А смысл? Автоматическое смещение с этим прекрасно справляется.

Согласен , справляется .

Но почти 20 ват (- 75 вольт х 0.25а ) печка в каждом канале на катодном , плюс наличие шунтирующего электролита .

Хотелось бы от этого избавиться .

Фиксированоое на 33х тоже имеет свои минусы .



Posted
1 час назад, Kutun сказал:

Согласен , справляется .

Но почти 20 ват (- 75 вольт х 0.25а ) печка в каждом канале на катодном , плюс наличие шунтирующего электролита .

Хотелось бы от этого избавиться .

Фиксированоое на 33х тоже имеет свои минусы .

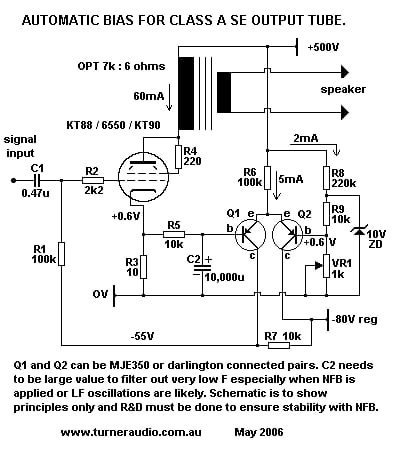

Схема слежения на паре транзисторов решает вопрос фиксированного смещения...


  • Like (+1) 1
  • Smile 1
Posted

Можно применить комбинированное смещение, или "автофикс" а-ля Торрес. Но лично я просто грею атмосферу резисторами автосмещения и не переживаю.

Posted
1 час назад, Юрий_Б сказал:



https://xn--g1ajus.xn--p1ai/?p=690


Тако дифкаскад держит ток идеально... Я на 6с41с делал и на 6п3с... Один минус... Нмитерный резистор греется сильно...

Posted

Сейчас юзаю пока такой макет .

Два питания , непосредственные связи всех каскадов .

Может кто подскажет по режимам , или что то изменить в схеме ?

Все равно это макет .

По лампам  х1 и х2 6н8с , х3 6н6п , х4 6с33с-в


Posted

Как маленькое пояснение

R20 3kom по сути антизвонник , без него в макете некоторые 6н8с начинают возбудить с частотой около 600 килогерц .возможно из за длинных проводов в макете

Posted
1 час назад, Kutun сказал:

А что вас пугает ?

Делайте проще, усложнить всегда успеем. Зачем городить 3х каскадный пред, когда можно обойтись однокаскадным, а 2х на ура справится.


Posted

6э5р драйвер ?

Её хватает прокачать 33ю ?

В моем варианте 6н6п нужна только ради того что бы по вч небыло завала

Posted
17 минут назад, Kutun сказал:

6э5р драйвер ?

Её хватает прокачать 33ю ?

В моем варианте 6н6п нужна только ради того что бы по вч небыло завала

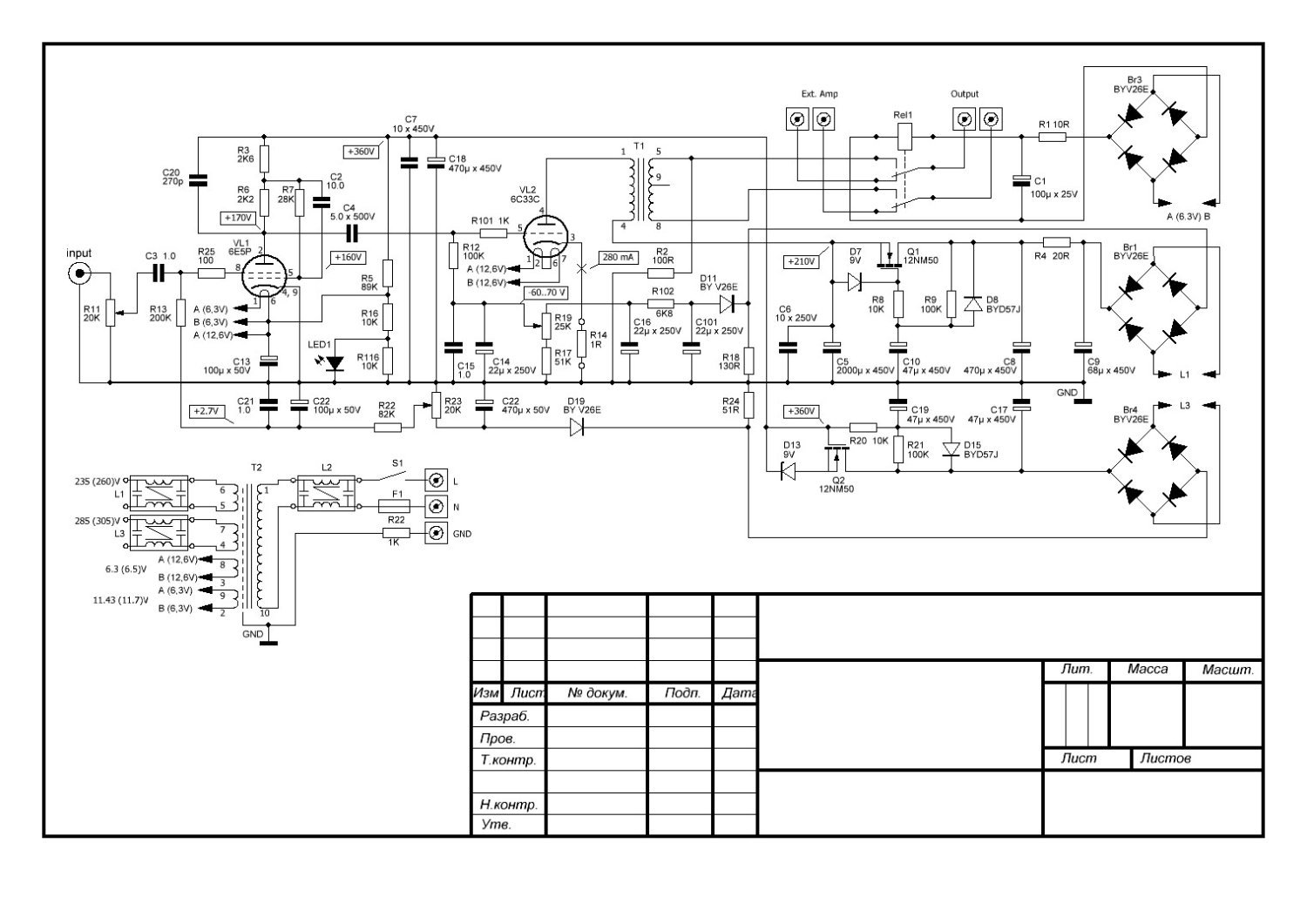

Конечно хватает 6э5п.... Лично проверял... Она в УЛ включении в данном случае... И выдает нужную амплитуду раскачки...

Posted
5 часов назад, Kutun сказал:

6э5р драйвер ?

Её хватает прокачать 33ю ?

В моем варианте 6н6п нужна только ради того что бы по вч небыло завала

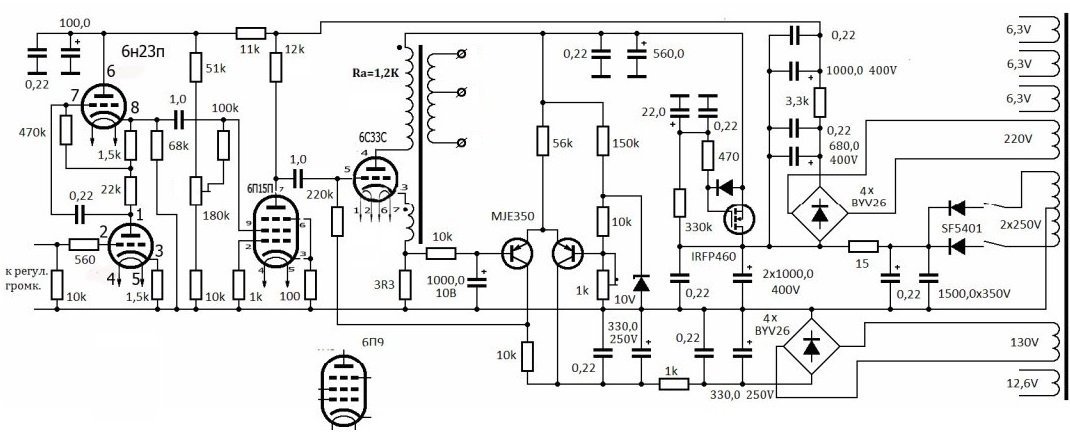

По моему опыту ее оказалось мало, чтобы извлечь все соки из 6С33С-В, для себя остановился на двухкаскадной схеме, схема на 6Н1П+6П14П-ЕВ была выше в этой теме

  • Like (+1) 1
Posted

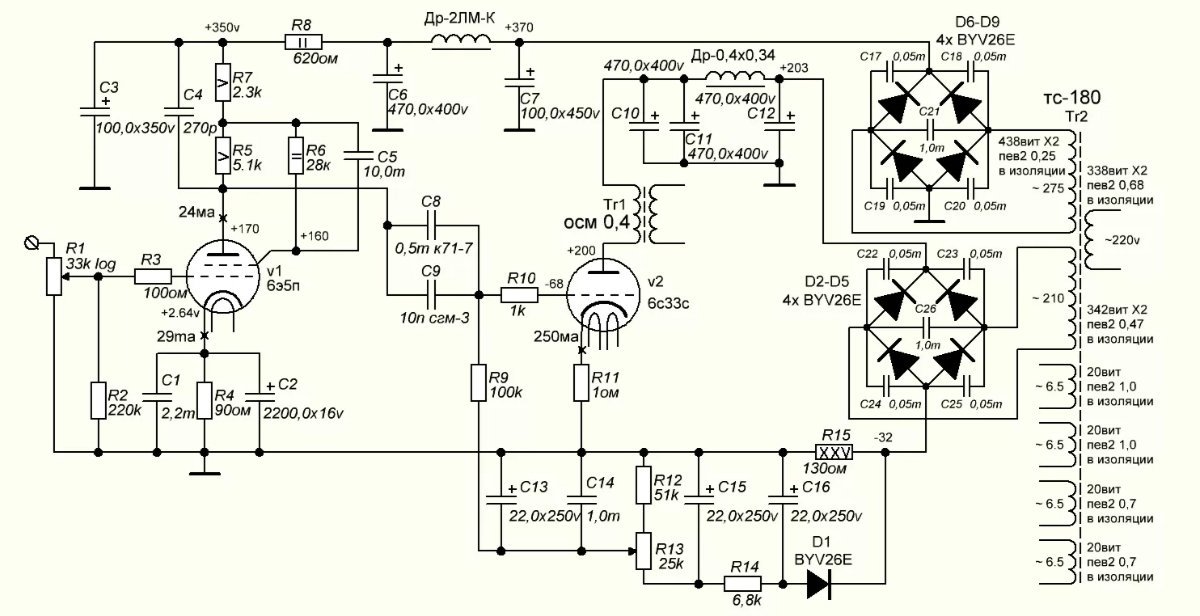

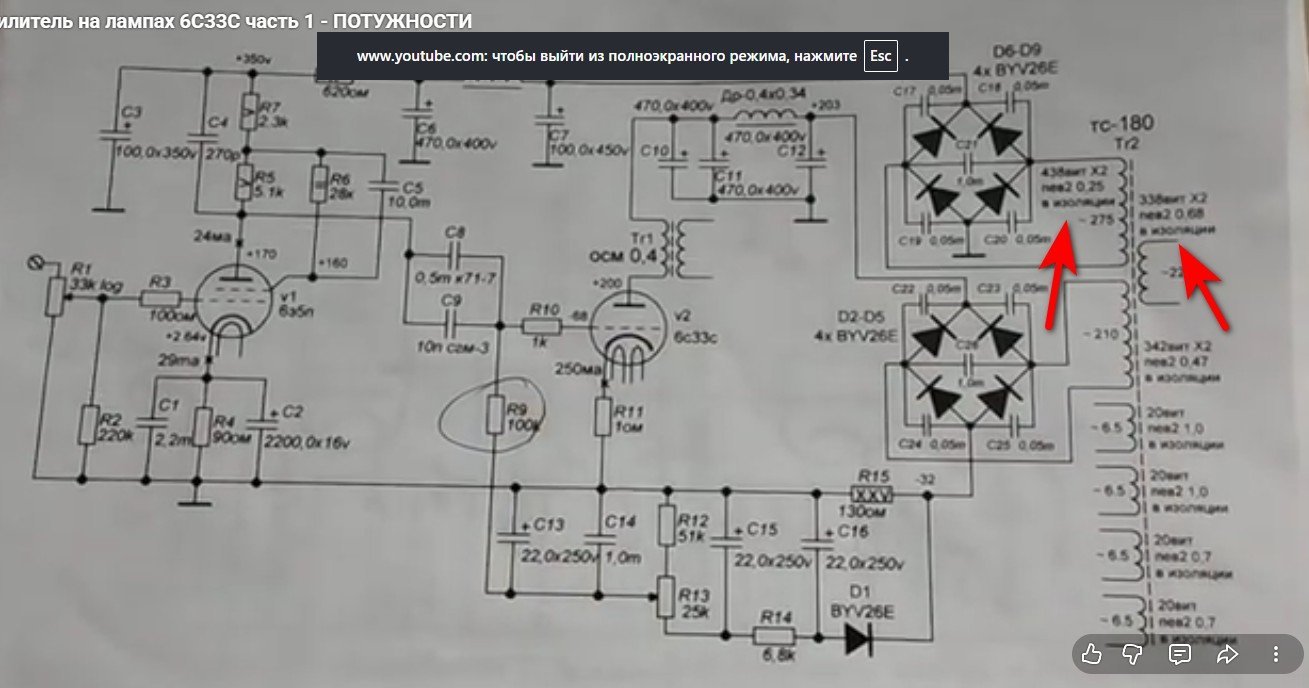

Сам факт того что по ссылке её используют при 170 ма и анодном чуть меньше 200 вольт ,  и похоже что обе половинки , лампа нагружена на 55%.

И его заявленные 10 ват скорее всего с 10% искажений .

Как то совсем не как

Posted
9 часов назад, Kutun сказал:

Симулятор знает 6э5р?

Здорово .

Мой майкрокап не имеет этой лампы в библиотеке.

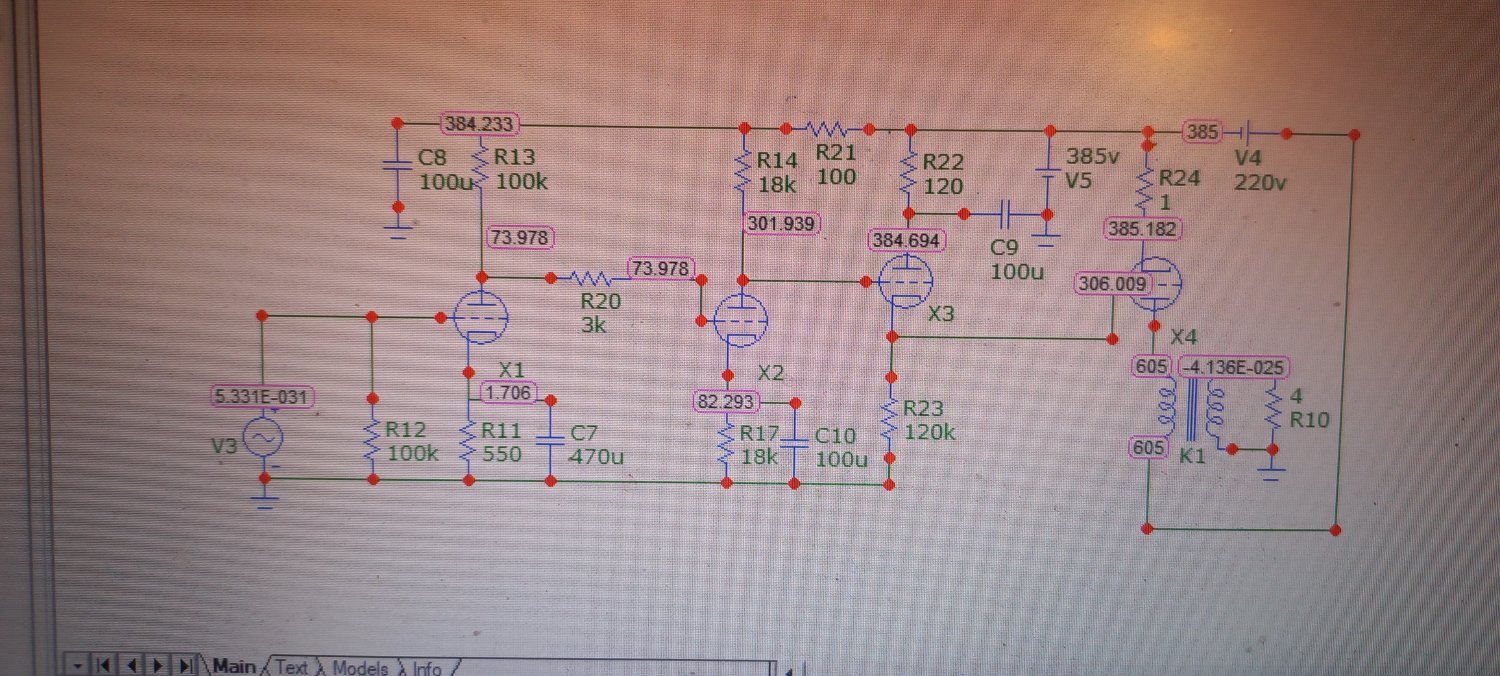

Да. У меня есть. Вечером сегодня покажу...

  • 2 weeks later...
Posted
В 24.11.2025 в 18:11, Kutun сказал:

Сам факт того что по ссылке её используют при 170 ма и анодном чуть меньше 200 вольт ,  и похоже что обе половинки , лампа нагружена на 55%.

И его заявленные 10 ват скорее всего с 10% искажений .

Как то совсем не как

За  бугром любят не докармливать лампу.

  • Like (+1) 1
