Стабилизация анодного питания лампового усилителя.

[alex41697]

12 часов назад, Кружка сказал:

Если получится, свой проект быстрее двинуть, там как раз таки в планах стабилизатор на 1600в.

Пока в командировке, на всякий случай начал кумекать над стабилизатором вольт на 800 примерно.

6п45с думаю воткнуть, мой небольшой опыт общения с этой лампой правда показывает, что у двух ламп одного года и месяца сильно разные характеристики....такая не военная лампешка :)) к возбудим склонная, ну и накал по моему конских 2,5 А...

Или 6с33с или 6п41с применить?

[Кружка]



59 минут назад, alex41697 сказал:

6с33с или 6п41с применить?

ГУ-50 вполне справятся.

[Rezvoy]

6Н13С исчезли?

[Кружка]

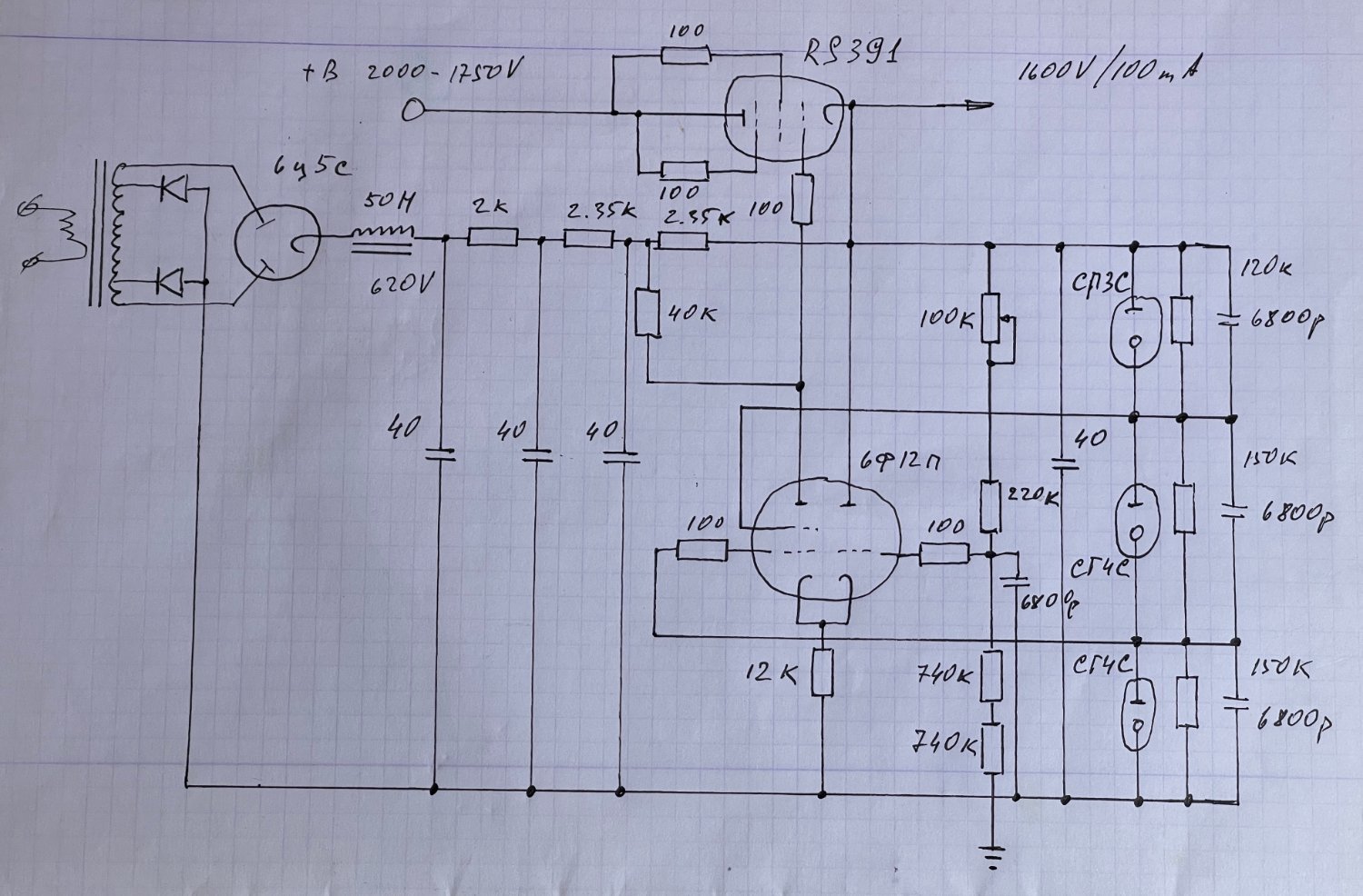

Есть желание всё же опробовать стабчик в железе. Немного пересмотрел.

Критика/пожелания?

[alex2203]

Всё-таки вопрос? Для  чего это, судя по схеме, высоковольтное подается от каменного выпрямителя. Лепить 6 лампочек на стабилизацию, для меня перебор. Но это только мое мнение. Но если Автору интересно то да пусть пробует. Будет интересно и мне.

[Кружка]

В 27.05.2025 в 00:55, alex2203 сказал:

высоковольтное подается

От ДППВ на U19. Можно и газотроны поставить.

[alex2203]

48 минут назад, Кружка сказал:

От ДППВ на U19. Можно и газотроны поставить

Дык по мне, стабилизатор сложнее усилка в 3 раза если не больше, но если хочется почему бы и нет. Н о все равно зачем?

[Кружка]

20 минут назад, alex2203 сказал:

стабилизатор сложнее усилка в 3 раза

зачем?

- В данном случае не сказал бы. Тем более, что это только она из точек питания. Всё месте действительно получается очень габаритно.

- Одноламповик со стабилизацией делал. Понравилось. Высоковольтных до сих пор не делал. Нужно попробовать....

[Кружка]

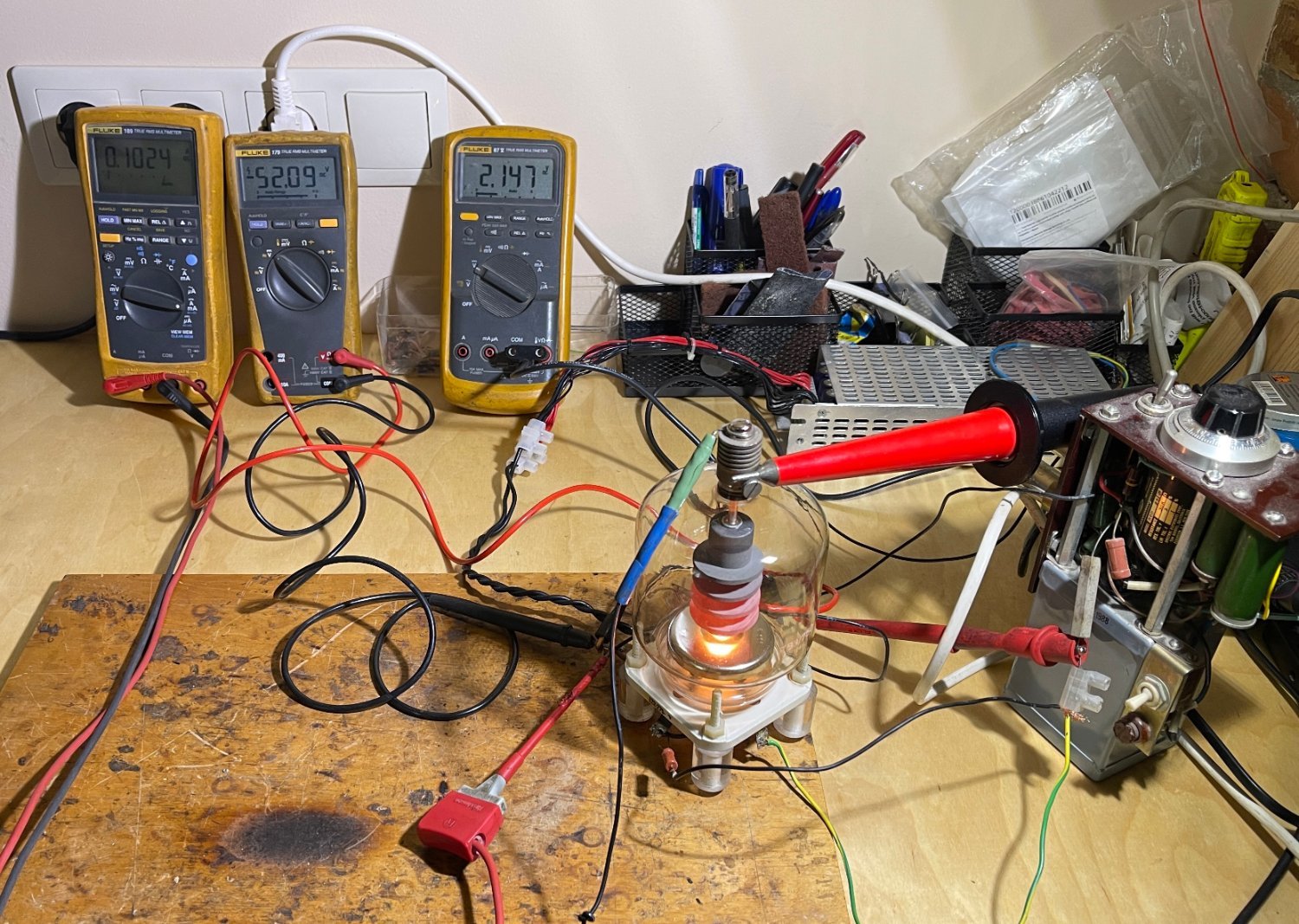

Опробовал непосредственно сам БП. Под нагрузкой 100мА - 2150в, при увеличении до 150мА - просадка почти на 60в. Всё в пределах нормального. Стаб же призван именно минимизировать реакцию на нагрузку.
