Мой проект биампинга (выбор схемотехники и компонентов).

ozzy56

By ozzy56
in Help for beginners

 Share

Recommended Posts

  • Replies 338
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Stan Marsh
Stan Marsh

Обязательно! Иной раз приходится и в аноды ставить десяток-другой ом. Склонны к генерации, особенно при ||.

KonoV
KonoV

Сам не параллелил ГУшки, но думаю как НЧ звено будет отлично!  Одна то жару даёт! Только вторую сетку ГУшки на анод через резистор около 100 Ом и третью сетку на катод, иначе, как показывает практика,

Dolboyacher
Dolboyacher

В моём Прибое, вроде 90го года - 4 подковы, торцы не видел, но выводы второпласт в шелке. Разбирал 92го года трансформаторы, там именно и были разновысотные с кривыми срезами, как по пьяни резали. Пер

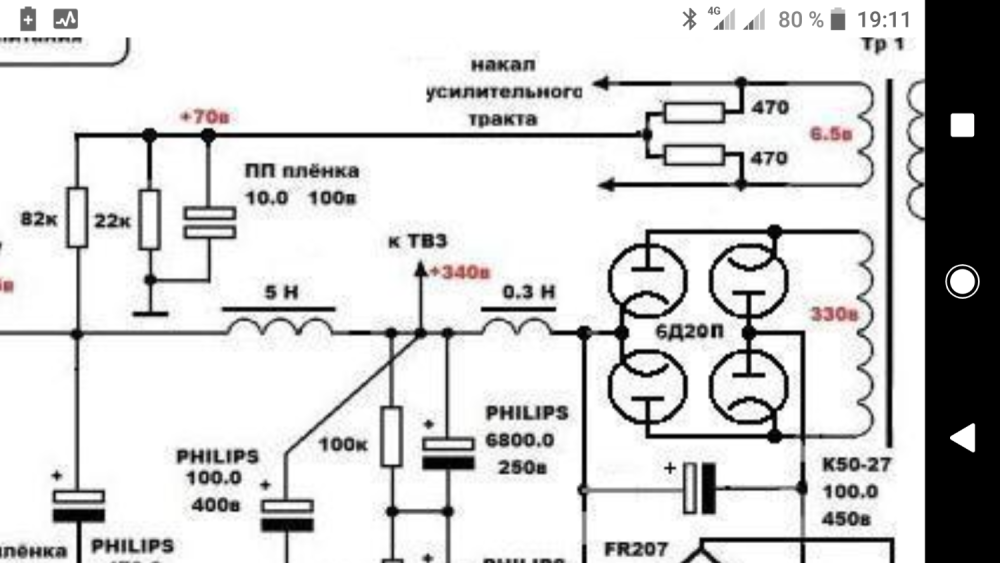

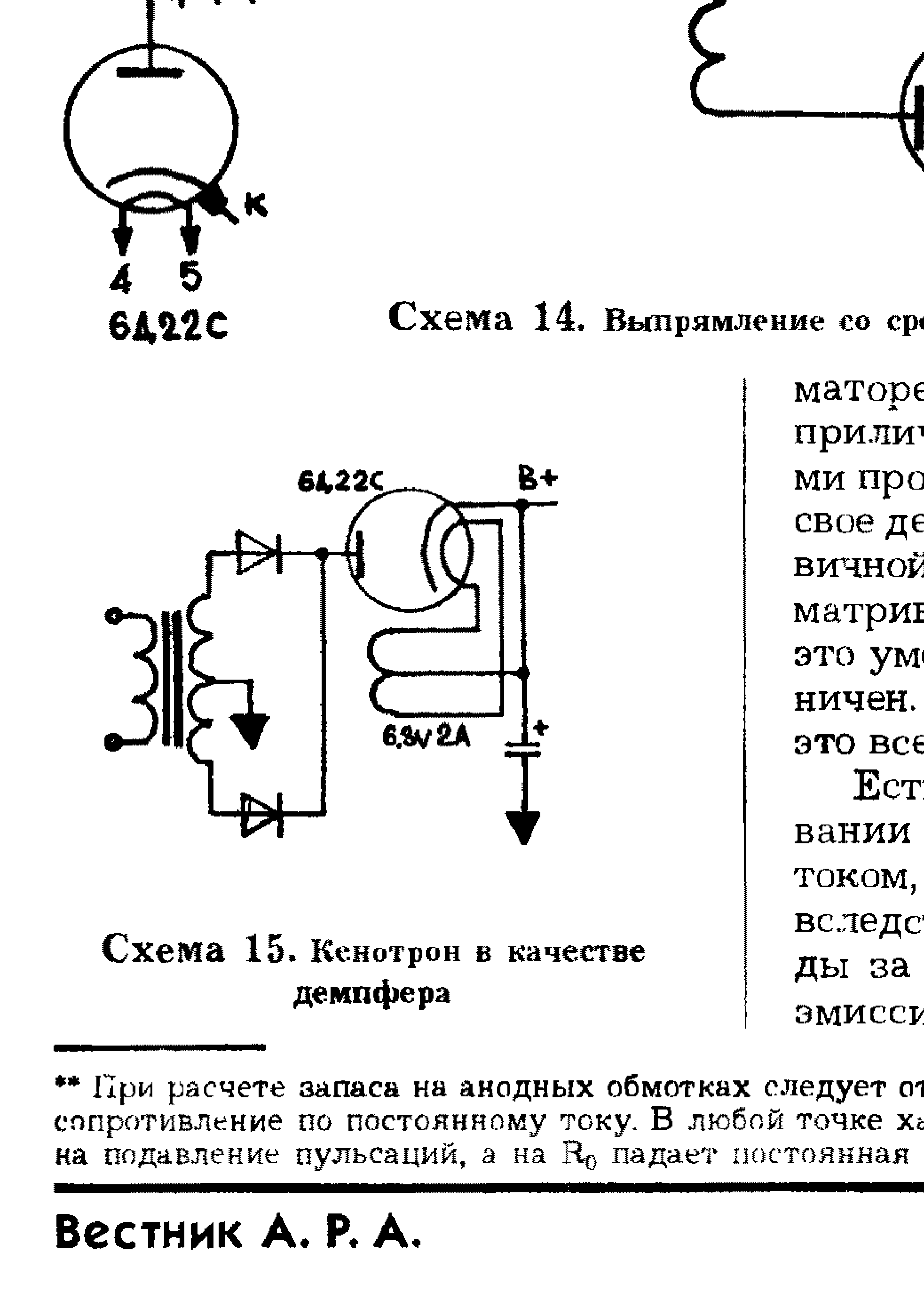

Posted Images

Den101 Proficient

Den101

Posted
Posted
20 часов назад, ozzy56 сказал:

А вот с определением тока смещения я в тупике. Уже месяц бъюсь как рыба об лёд, но не нигде ни слова о том как посчитать ток смещения при фиксированном смещении.

На самом деле несложно. Сама лампа ток на смещение практически не потребляет, его величина определяется током через сеточные резисторы выходного каскада и резисторы делителя напряжения смещения.

ozzy56 Community Regular

ozzy56

Posted
  • Author
Posted
1 час назад, Den101 сказал:

На самом деле несложно. Сама лампа ток на смещение практически не потребляет, его величина определяется током через сеточные резисторы выходного каскада и резисторы делителя напряжения смещения

Понял! Спасибо! ?

В даташите к гу50 нашёл что ток первой сетки 8мА,на это надо и рассчитывать делитель и обмотки смещения.

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Фиксированное смещение обычно применялось для двухтактных каскадов в режиме Б(АБ). То есть тогда, когда автоматическое смещение неприменимо. Цыкин, например, рекомендует следующее:




Кстати, это как раз пример для ГУ-50.:smile-11:

  • Thanks (+1) 1
ozzy56 Community Regular

ozzy56

Posted
  • Author
Posted
23 минуты назад, Stan Marsh сказал:

Фиксированное смещение обычно применялось для двухтактных каскадов в режиме Б(АБ). То есть тогда, когда автоматическое смещение неприменимо. Цыкин, например, рекомендует следующее:


Подскажите что за учебник! Хочу почитать и более подробно сам разобраться!

Stan Marsh Mentor

Stan Marsh

Posted
Posted

В режиме А ток управляющей сетки практически отсутствует. Но и в этом случае источник смещения обычно нагружен подстроечным резистором 10...20кОм, то есть ток такого источника несколько миллиампер.

ozzy56 Community Regular

ozzy56

Posted
  • Author
Posted
15 часов назад, Stan Marsh сказал:

Фиксированное смещение обычно применялось для двухтактных каскадов в режиме Б(АБ). То есть тогда, когда автоматическое смещение неприменимо. Цыкин, например, рекомендует следующее:




Кстати, это как раз пример для ГУ-50.:smile-11:

Осталось дело за малым - найти в книге где это написано ?

ozzy56 Community Regular

ozzy56

Posted
  • Author
Posted
1 час назад, Stan Marsh сказал:

Это если мы про второе издание говорим, 1969 года(МРБ 672), а в первом издании(МРБ 414) - страница 203.

Издание 69 года. Нашёл, читаю.

Так неудобно воспринимать информацию в электронном виде-просто жуть. А книги сейчас не достать... :smile-19:

Den101 Proficient

Den101

Posted
Posted
22 минуты назад, ozzy56 сказал:

Издание 69 года. Нашёл, читаю.

Так неудобно воспринимать информацию в электронном виде-просто жуть. А книги сейчас не достать... :smile-19:

Проблема не в электронном виде, а в том, что монитор с подсветкой утомляет глаза. Я уже довольно давно перешел на читалку с дисплеем e-ink - довольно удобно - текст выглядит как на бумаге, а загрузить в неё можно не одну сотню книг и всегда под рукой.

ozzy56 Community Regular

ozzy56

Posted
  • Author
Posted
1 час назад, Den101 сказал:

Проблема не в электронном виде, а в том, что монитор с подсветкой утомляет глаза. Я уже довольно давно перешел на читалку с дисплеем e-ink - довольно удобно - текст выглядит как на бумаге, а загрузить в неё можно не одну сотню книг и всегда под рукой.

Тоже думал о читалке, но по большей части просвещаешся в перерывах на работе, а на работе под рукой только телефон. Хоть и не с маленьким экраном. А зрение с годами все хуже. Оски ещё не ношу, хоть и имею дома для пайки, но читать полную страницу на экране уже не могу. Приходится поворачивать экран и увеличивать текст, соответственно перед глазами только с десяток строк. А уж если требуется "перелистнуть" пару страниц назад, чтобы освежить в памяти приведенную формулу или кгафик какой, чтение начинает быть похожим на пытку. Ну и устоявшаяся привычка с молодости, когда обучался и приходилось перелопачивпть гору технической литературы, даёт о себе знать. Препод говорил-специалист не тот кто все досконально знает, а тот, кто умеет пользоваться справосниками.

Вот и получается, пока гоняешь пальцами по экрану странички, вместо того чтобы заложить пальцем предыдущую, теряешь нить объямнения:smile-12::smile-38:.

Сорри за оффтоп.
