Сергей Б
Сергей Б

При увеличении анодного напряжения, нужно увеличить количество витков первичной обмотки, иногда в 2 раза. Тогда разница будет оглушительная. ГМ 70 при 1450 вольтах, на 16 Ком играет убийственно.

Михаил SM
Михаил SM

Без подоплёки , но убийственно в чём ?  Относительность выражений , но для понимания иногда важно перейти на язык технический .      К  примеру , у ГМ70 при питании её +950в и переводе с электролитов

Кружка
Кружка

Сдаётся поставить супротив не получится физически. По причине не транспортабельности подобных устройств из места проживания Или нужно изначально задумывать не в виде моноблоков, а нескольких "ку

Posted Images

RedStar Proficient

RedStar

Posted
Posted
27 минут назад, Карабасс сказал:

Как обычно, посредством обмена на ден. знаки.

Так сделайте в продаже объяву, а не здесь.

юрий робертович Local

юрий робертович

Posted
  • Author
Posted

6э5п в тетроде, да с S=30 ма/в, это песец. Еще и 6ж52п с 55 ма/в...

EF860 в триоде хорошА, усиление 35-40, микрофона нет, от слова ВООБЩЕ. Универсальный корр-р, перетыком меняю EF800, EF860, 6ж9п-Е, 6ж49п-Д, распаяна как на схеме





RedStar Proficient

RedStar

Posted
Posted
21 минуту назад, ДимДимыч сказал:

Радиохобби 2007 №2 стр 48.

Спасибо.

12 минут назад, юрий робертович сказал:

EF860 в триоде хорошА

В триоде малО усиление. Изначально сказано, что выходному каскаду с КО требуется (410*0,12)+15=64,2 вольт.

RedStar Proficient

RedStar

Posted
Posted

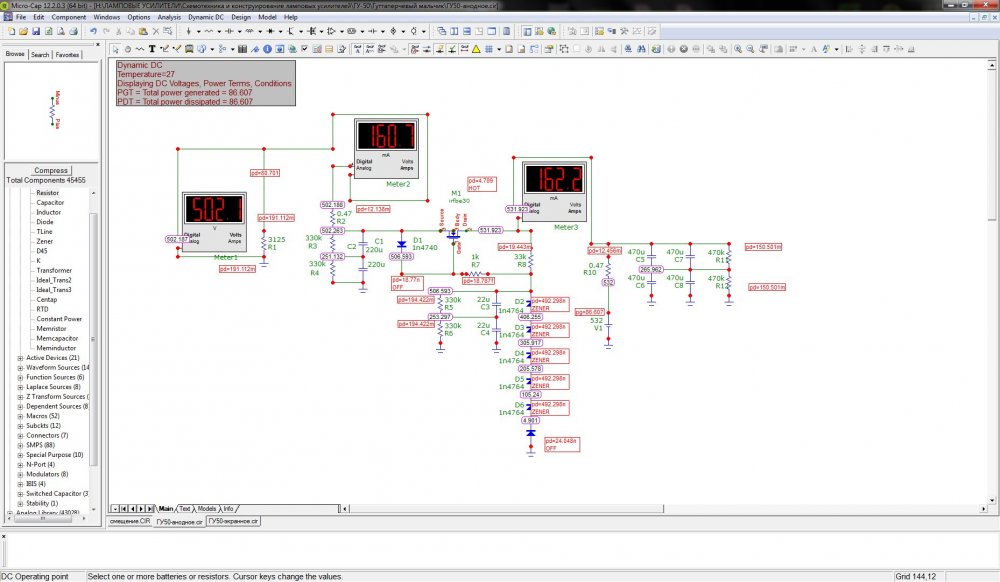

Блок анодного питания. Нагрузка - две лампы гу50 (стерео) в покое, кроме ЭС и драйвера:


Если что не так, поправьте.

RedStar Proficient

RedStar

Posted
Posted

Последний стабилитрон в цепочке не указан его тип. Там можно любой от 10 до 15 вольт использовать для коррекции выходного напряжения с учетом падения напряжения на ТВЗ и доп. нагрузки.

RedStar Proficient

RedStar

Posted
Posted

Питание драйвера и ЭС можно организовать через резистор или через доп. стаб на BUT11.
Я делаю это на IRF840 или IRF740, что мне удобнее по аналогичной схеме с изменением количества стабилитронов на нужное напряжение, без изменения номиналов резисторов. Все работает это без проблем уже более 5 лет в разных макетах и готовых усилителей.

RedStar Proficient

RedStar

Posted
Posted

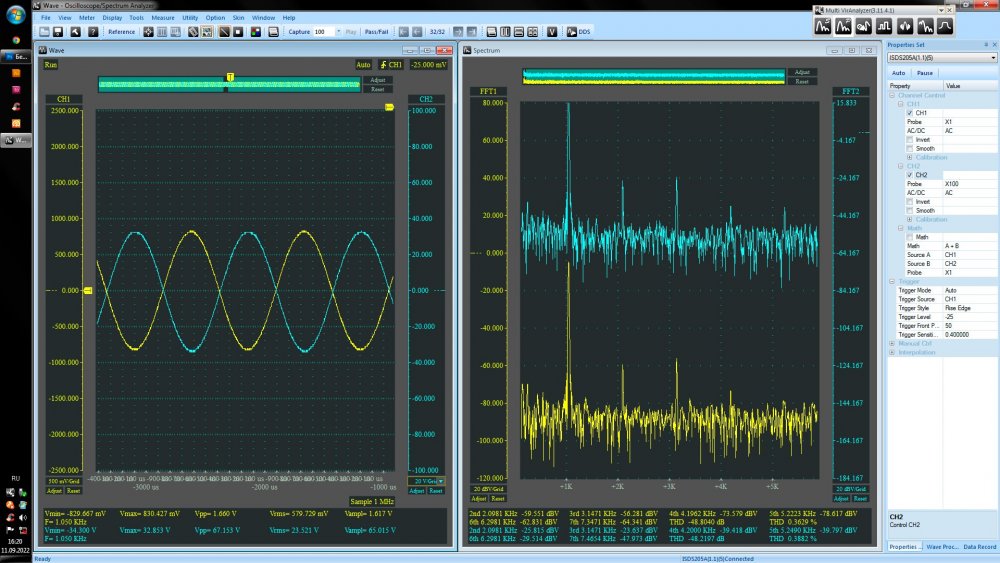

Проверил немного лампы 6Б8, которые любезно отправил мне ДимДимыч.
За что ему огромное спасибо.
Питание 350 вольт Ra=22+10 кОм послед. 2 Сетка 150 вольт. Смещение -2 вольта. С=470 мкф  в катоде.

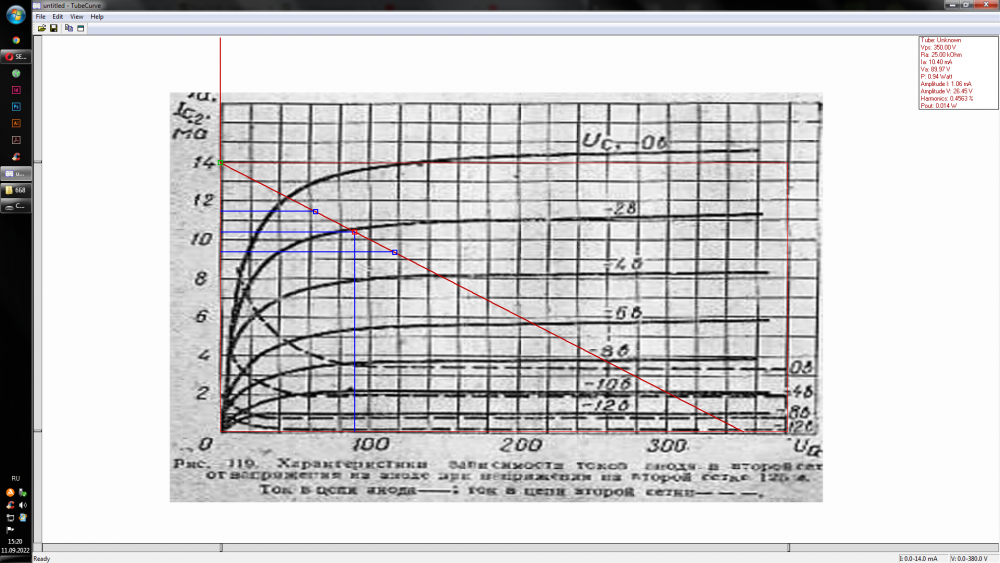

В принципе,  соответствует расчетам и по ВАХ:

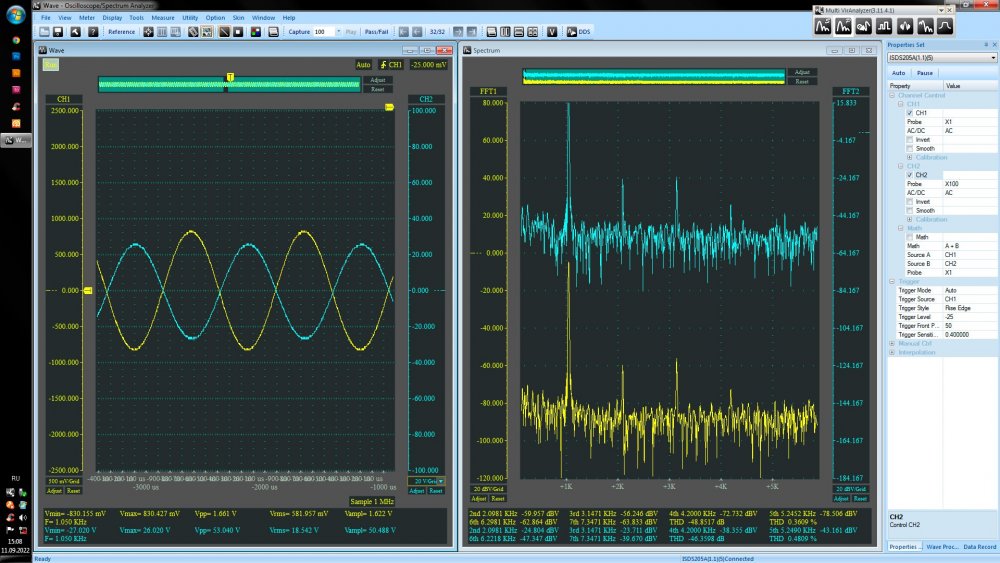

Не такое уж и большое ее усиление в пентоде. Более точной подстройкой, искажения снижаются до 0,2%.

ДимДимыч Mentor

ДимДимыч

Posted
Posted

Так а откуда у ней будет большое усиление, если такая крутизна малая.

Увеличить анодный резистор, уменьшить ток анода.

 Чтобы уложиться в наши 350В.

И от загибов подальше отойдём.

 Аааа...понял. Нужно резистор уменьшать.

Дааа...тогда и усиление  уменьшится.

Всё, я пас.

  • 2 years later...
W_L Local

W_L

Posted
Posted

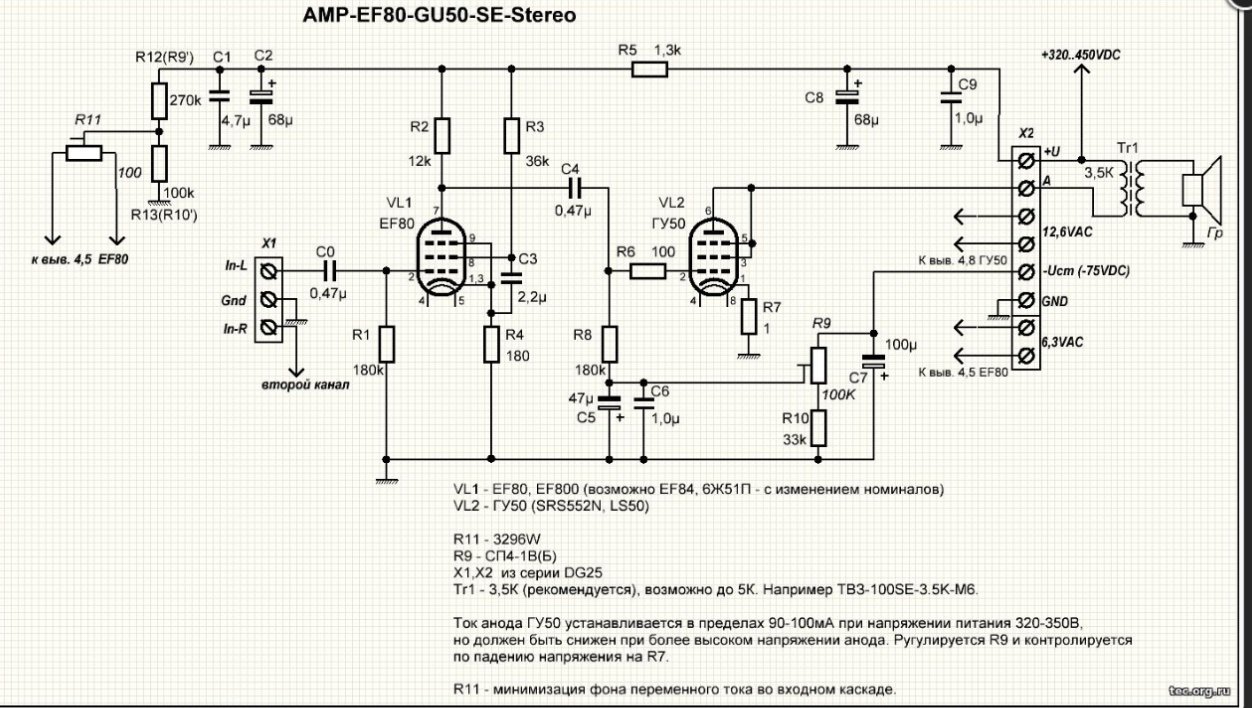

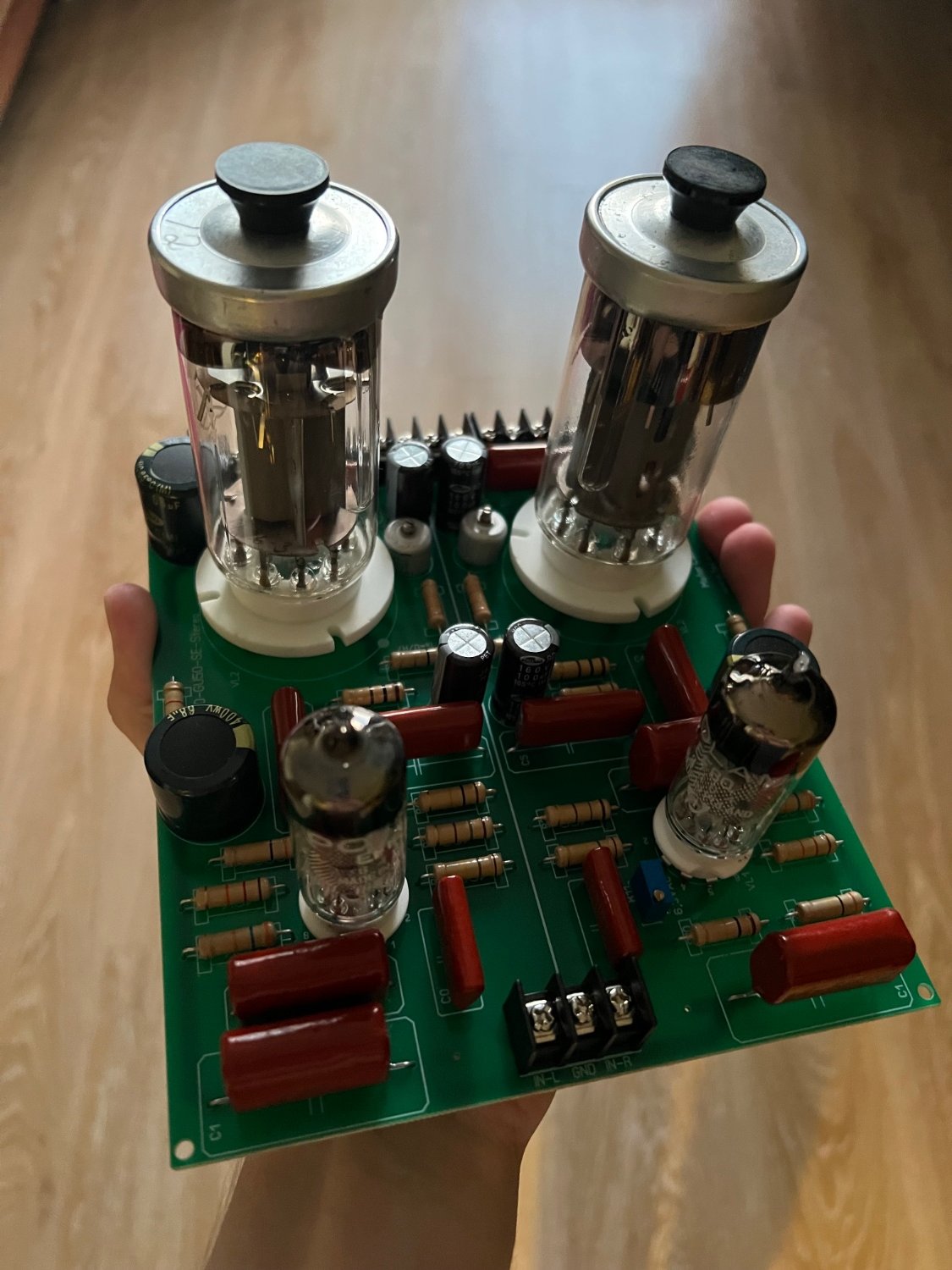

Кто-либо пробовал собирать и тестировать данную плату по такой схеме ?



Den101 Proficient

Den101

Posted
Posted
В 17.05.2025 в 23:48, W_L сказал:

Кто-либо пробовал собирать и тестировать данную плату по такой схеме ?



Рискну предположить, что в УЛ гораздо лучше будет, чем просто триодный режим.

W_L Local

W_L

Posted
Posted
3 часа назад, Den101 сказал:

Рискну предположить, что в УЛ гораздо лучше будет, чем просто триодный режим.

По мощности да, но и по искажениям скорее всего тоже

W_L Local

W_L

Posted
Posted
3 часа назад, Rezvoy сказал:

Попробуете! Узнаете много интересного о возбуждении на КВ.

Если в хороший металлический корпус поместить, как я обычно это делаю, то скорее всего ничего не будет

W_L Local

W_L

Posted
Posted

Хотя это по большей части будет просто макет для тестов гу-50

Stan Marsh Mentor

Stan Marsh

Posted
Posted

UL для ГУ-50 - это практически утопия. Триодом - как вариант, или пентодом, лучше с напряжением экрана +150. С ООС, разумеется.

  • Like (+1) 1
Rezvoy Local

Rezvoy

Posted
Posted

До того, как я отключил УЛ доходило до коронного разряда на выходах транса. Металлический, стеклянный, оловянный, деревянный ли будет корпус - фиолетово!

  • Thanks (+1) 1
Сергей Б Local

Сергей Б

Posted
Posted

ГУ 50 начинает хорошо играть при напряжении на аноде от 550 вольт, выше ещё  лучше, у неё номинал 1000 вольт.

Повторюсь, вы где нибудь видели что бы 300В применили при 150 вольтах, или ЕЛ34 при 100 ?

Почему ГМ 70 питают восемьюстами вольтами, когда ей нужно полтора кило ?

При номинальном напряжении звук вообще другой, вразы лучше.

sova Local

sova

Posted
Posted
10 минут назад, Сергей Б сказал:

ГУ 50 начинает хорошо играть при напряжении на аноде от 550 вольт, выше ещё  лучше, у неё номинал 1000 вольт.

Повторюсь, вы где нибудь видели что бы 300В применили при 150 вольтах, или ЕЛ34 при 100 ?

Почему ГМ 70 питают восемьюстами вольтами, когда ей нужно полтора кило ?

При номинальном напряжении звук вообще другой, вразы лучше.

Слушал некторорые хорошие лампы,  на них  снижение анодного втрое не приводило к таком уж снижению уровня звучания, чуть менее энергетика и динамика.





  • Like (+1) 1
Сергей Б Local

Сергей Б

Posted
Posted

При увеличении анодного напряжения, нужно увеличить количество витков первичной обмотки, иногда в 2 раза. Тогда разница будет оглушительная. ГМ 70 при 1450 вольтах, на 16 Ком играет убийственно.

  • Like (+1) 2
  • Thanks (+1) 1
