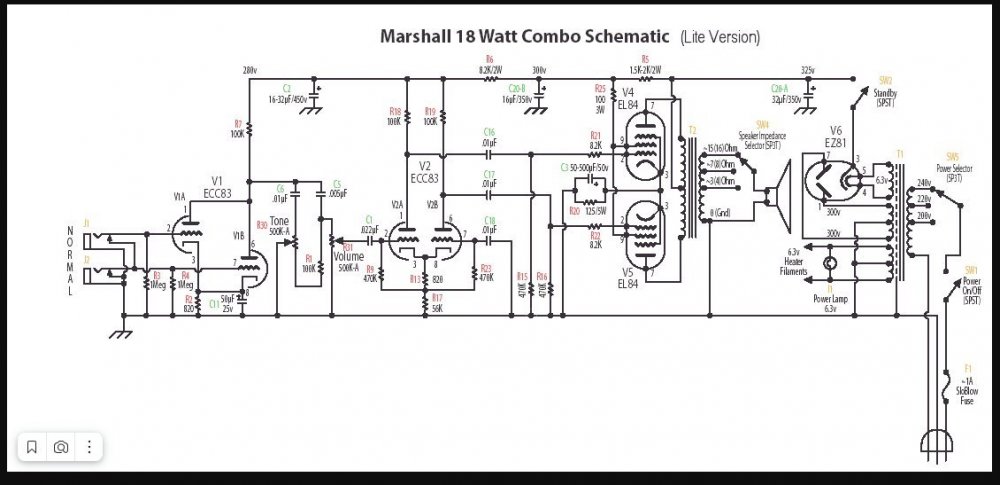

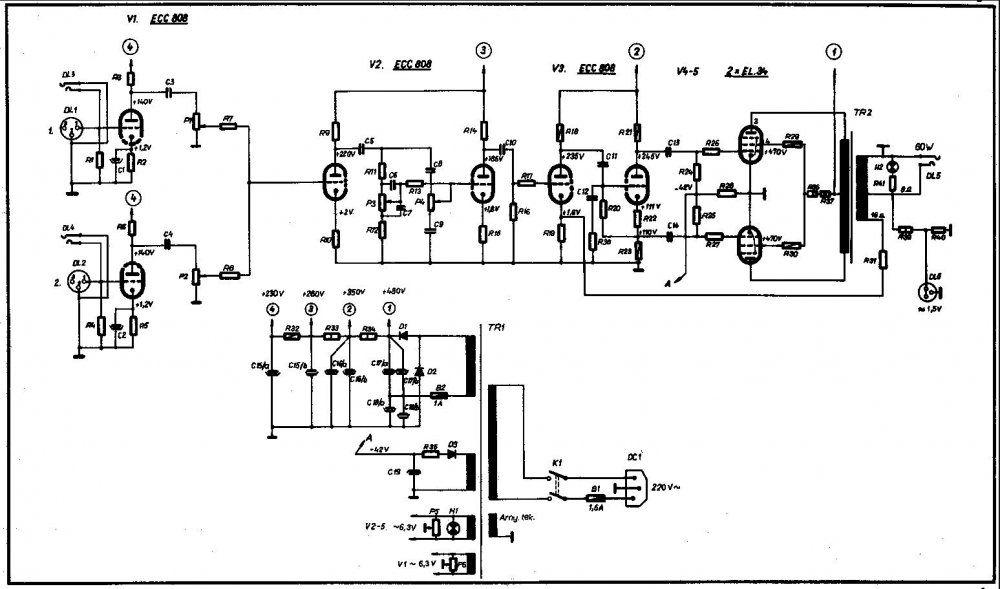

Ollleg Posted June 23, 2022 Posted June 23, 2022 Neon Опубликовано: 10 октября 2006 Тема отделена. [Tommy] Я сейчас делаю усилитель для гитары. И все дело собственно стало на выходном трансформаторе. Расчитывал это дело я первый раз поэтому боюсь что гдето напортачил. Вот написал расчет транса. Посмотрите, кто разбирается. Исправьте если что не так ПЛИЗ. Рассчитывал по методике Кризе. Значит так, исходные данные: Транс ТС-180: сечение 9, длинна средней магнитной линии 29см, средняя длинна витка 16см; Приведенное сопротивление для 4х ламп 6L6 3400ом; Нижняя граничная частота 65Гц; Ток покоя 4х ламп 160мА; КПД 0,91 Индуктивность первичной обмотки L1 рассчитывается из формулы L1= Ra/2* П *Fn *SQR(M^2-1), L1=3400/2*3.14*65*0.7= 11.81Гн. Вот здесь для меня спорный вопрос, автор пишет что если усилитель имеет ООС то можно взять вдвое меньшую индуктивность. Так можно или нужно брать вдвое меньшую??? Количество витков первички сильно отличается. Активное сопротивление первичной обмотки: r1=Ra/2*(1-ŋ)=3400*/2*0,09=153Ома; Количество витков первичной обмотки: w1=450*SQR(L1*lc*Qc)= 450*SQR(11.81*29/9)=2776 витков; Диаметр провода первички: d1=0.015*SQR(w1*lo/r1)=0.015*SQR(2776*16/153)=0.255; Проверка провода по допустимости плотности тока d1>0.025*SQR Io=0.025*SQR160=0.316; Соответственно выбираем 0,31. Коэффициент трансформации: n= SQR(Rn/Ra)= SQR(4/3400)=0.034; Количество витков вторичной обмотки w2=w1*n=2776*0.034=95.2витка; Диаметр провода вторичной обмотки d2=d1/SQRn=0,255/SQR0.034=1.38 Ну, вот собственно и все. Проверьте пожалуйста исходные данные и расчеты. Уж очень не хочется ошибиться и перематывать транс. ____________________________________________________________________________________________________________________________________________________ Tommy Опубликовано: 11 октября 2006 Друзья, думаю, было бы правильно если бы все текущие вопросы, возникающие у первооткрывателей трансформаторостроения стекались в эту ветку. Потому как немного дисонансно выглядит вопрос о ко-ве витков в первичке, которые новичек нашего дела только что намотал на ТС-180 в теме "Еще немного о концепции и расчете звуковых трансформаторов" ___________________________________________________________________________________________________________________________________________________________________ Vikt0r Опубликовано: 12 октября 2006 Амп гитарный, значит снизу надо герц под 60-80 (если меньше выйдет - не проблема , а вот сверху лучше ограничить. В любом случае с 15-16 кГц желательно иметь завал. Если под перегруз, то еще раньше. Индуктивность меньшую НЕ берите. Все правильно по расчету. Мотайте по нему и будет Вам счастье, будет лучше чем ожидали. ООС делайте отключаемой. Транс ОБЯЗАТЕЛЬНО пропитайте. На каждую половинку каркаса мотаете вторичка-четверть первички-вторичка-четверть первички-вторичка. Итого получите шесть секций вторички и четыре секции первички. Секции вторички соединяете параллельно, секции первички - перекрестно-последовательно. Важно чтобы в каждое анодное плечо была включена как секция с одной половинки каркаса, так и со второй. За счет обилия секций вторички можно будет скоммутировать их и на другую нагрузку. Да, и последнее - на вторичку пойдет провод гораздо меньшего диаметра, 0.8 хватит с лихвой. __________________________________________________________________________________________________________________________________________________________________ Neon Опубликовано: 13 октября 2006 А можно поподробнее про вторичку обьяснить? У меня будет 3 вторичные обмотки, на 4 на 8 и на 16 ом. т.е. Основная на 4 и две добавочные. как все это секционировать? И почему параллельно надо вторички подключать, поидее тогда надо на каждую катушку по 95 витков мотать? А проиптывать чем, парафином? Заранее спасибо! ___________________________________________________________________________________________________________________________________________________________________ commit Опубликовано: 13 октября 2006 А что если использовать неперемотанный ТС-180? Каковы параметры у неперемотанного ТС-180? Как лучше скоммутировать обмотки? _____________________________________________________________________________________________________________________________________________________________________ ХРЮН Опубликовано: 13 октября 2006 Неперемотанный еще как-то худо-бедно пойдет ТС250 (такой же по виду как и ТС180). А ТС-180 - совсем плохо. Хотя бы вторичку придется без разборки перемотать. _______________________________________________________________________________________________________________________________________________________________________ commit Опубликовано: 13 октября 2006 Есть у меня ТС-250-2М! А можно поподробнее, как коммутировать обмотки, какие режимы выбирать для оконечного каскада? Хотелось бы двухтакт на 6П3С как у фендера, в режиме АВ1-АВ2. Или на 6П6С - много их у меня. Может имеет смысл включить по паре впараллель в каждом плече? _______________________________________________________________________________________________________________________________________________________________________ ХРЮН Опубликовано: 13 октября 2006 Вот так примерно: ________________________________________________________________________________________________________________________________________________________________________ Neon Опубликовано: 13 октября 2006 (изменено) На форумах читал, что народ без перемотки пользовал и говорят нормально. Но меня что то так не прет делать. т.к. как его не коммутируй больше 1500 витков не получишь, а это маловато. Хотя если по 3 лампы в параллель поставит то приведенка получится более или неменне приемлимая теоритечески А по поводу тс 250, если хочешь могу посчитать тебе сколько должно быть витков первички для 2х 6п3с. А там сравнишь и подумаешь как коммутировать обмотки или сам посчитай. Сегодня додсчитал, остальные вторичные обмотки. И получилось 133витка проводом 1,16 (для 8 ом), 190 витков проводом 0,98 (для 16 ом). Возник конструктивный вопрос. По расчетам для первички нужен провод 0,31, у меня такого нет и достать не получилось. есть провод 0,27. Если его применить сильно будет греться трансформатор? Изменено 3 ноября 2013 пользователем Гэгэн _______________________________________________________________________________________________________________________________________________________________________ Vikt0r Опубликовано: 14 октября 2006 Применяйте спокойно, ничего катастрофического не произойдет. 1 Quote

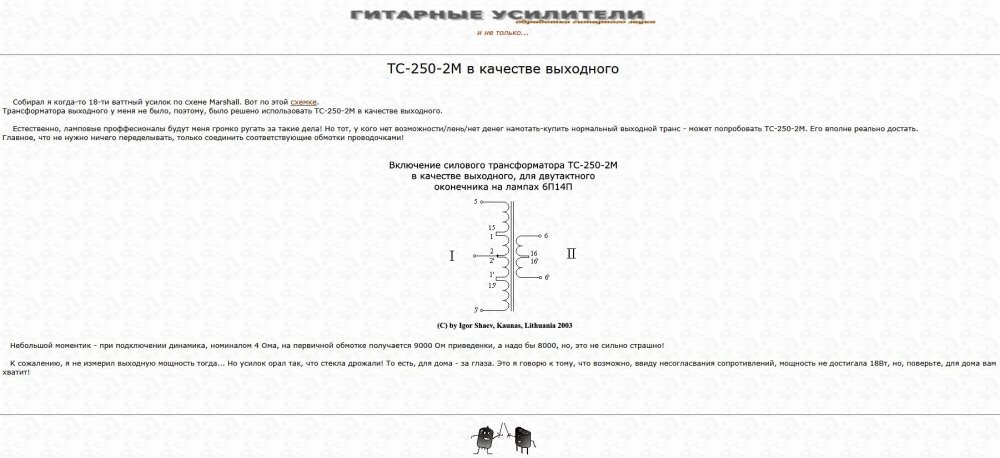

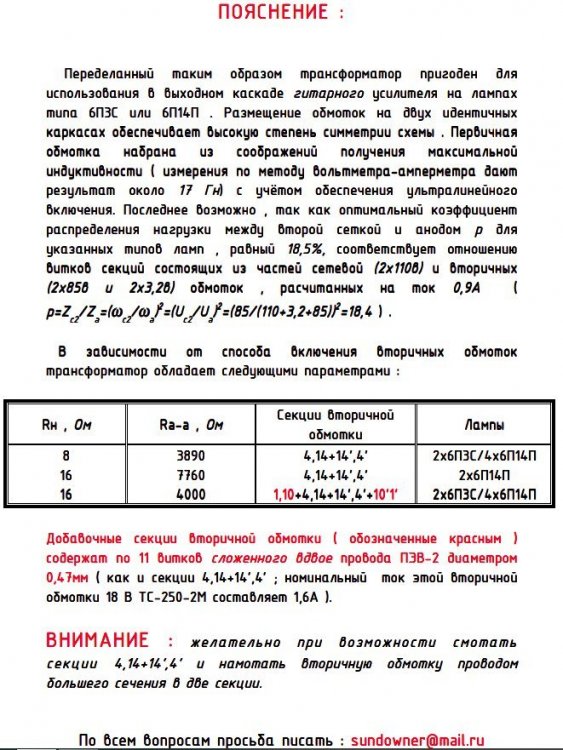

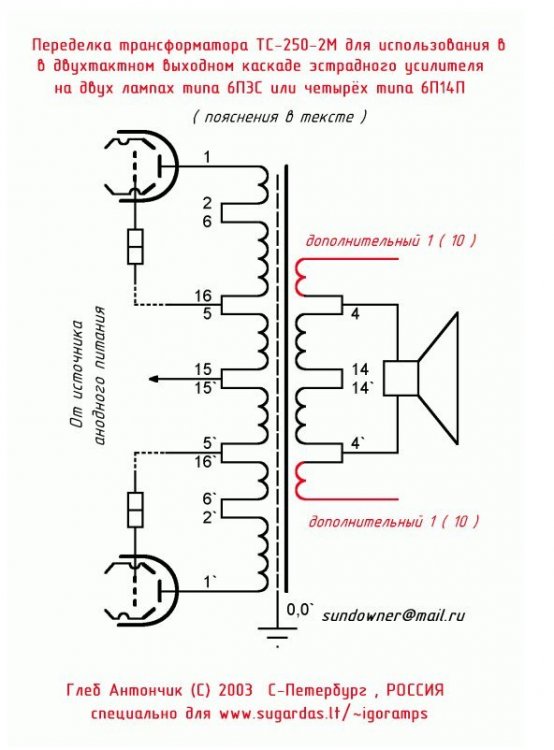

Ollleg Posted June 23, 2022 Author Posted June 23, 2022 EduardR Опубликовано: 17 октября 2006 (изменено) Neon писал: На форумах читал, что народ без перемотки пользовал и говорят нормально. Но меня что то так не прет делать. т.к. как его не коммутируй больше 1500 витков не получишь, а это маловато. Хотя если по 3 лампы в параллель поставит то приведенка получится более или неменне приемлимая теоритечески . А по поводу тс 250, если хочешь могу посчитать тебе сколько должно быть витков первички для 2х 6п3с. А там сравнишь и подумаешь как коммутировать обмотки или сам посчитай. А зачем много витков в первичке для гитарника? Тот же Фил повыше писал, что и 60-80 Гц по низам хватит(достаточно 1500-1600 витков в первичке для железа примерно 10 см2), а заодно и про необходимость подрезать по верхам, значит нет необходимости усердствовать с секционированием! Для такого случая как раз ТС180 и хватит - там скоммутировать последовательно все обмотки с 1-2 по 7-8 (они намотаны проводами от 0.48 до 0.69) на каждой катушке (всего 1462 витка) и на вторичку оставить 9-10 и 11-12 (по 21 вит провода 1.53 и 0.96). Из таких обмоток можно замутить для Вашего случая 84, 63 и 42 (даже 21) витка в вторичке. Соответственно Ктр 0.057 и 0.043 - для первых двух вариантов (для 4 ом нагрузки это примерно 1.5 и 2.5 к нагрузка в первичке, т.е. практически идеальная нагрузка для 3-4 ламп типа 6П6С или 2-3 типа 6П3С) В догонку: Ежели не использовать готовые ТС180, то я бы для железа типа ШЛ или ШI(с одной катушкой) ограничился бы разбиением первички на 2 секции с вторичкой между секциями первички. Для данного случая более чем достаточно. Изменено 3 ноября 2013 пользователем Гэгэн _______________________________________________________________________________________________________________________________________________________________________ __qwer__ Опубликовано: 4 ноября 2006 (изменено) Есть 2 транса ОСМ-0,063у3 , хочу приладить к 6П14П в пентодном включении. 1.Помагите рассчитать. 2.Какие операции с железом? 3. можно ли на время поставить транс вместо ТВЗ1-9? U1-220, U2-9+9? Имеет ли смысл? Изменено 3 ноября 2013 пользователем Гэгэн _______________________________________________________________________________________________________________________________________________________________________________________ monkeypaw Опубликовано: 4 ноября 2006 мне почему-то кажется, что лучше взять железу побольше чучуть. какраз fenotorch маленькие трансики искал для межкаскадников, сдай ему эти, купи побольше, 0,1 или 0,16. у 0.063 железо только раза в полтора больше твзшного по сечению, стоит ли морочиться с намоткой? поставить можно и готовые, но без перемотки, скоре всего, будет завал по вч. данные по 0.063 и по 0.16 на подобные лампы есть где-то в форуме. поищи ветку как древний юзер в картинках делал усилитель манакова. там в конце должны быть пару примеров трансов. по 0.1 я чтото так и не нашел готовых. сам пытаюсь на таких намотать. только вот пока постоянно путаюсь и глючу с расчетами. ;( ________________________________________________________________________________________________________________________________________________________________________________________ Polivanov Опубликовано: 4 ноября 2006 (изменено) ИМХО: на время поставить ТВЗ1-9 можно, низких частот будет маловато, частота среза по 3 Дб внизу будет герц 70-80, сверху 18- 20 кГц( у меня так намерялись ТВЗ1-9), 6п14п в пентоде Желаю успехов Изменено 3 ноября 2013 пользователем Гэгэн ________________________________________________________________________________________________________________________________________________________________________________________ Jimmy Опубликовано: 4 ноября 2006 Есть железо как у тс180. 4 половинки(подковы). хочу намотать два транса ОДНОТАКТ. каждый на двух половинках. как лучшке мотать, одну катушку на всё окно или же две половинки, на двух сторонах подковы?? О ТС-250-2М читать тут http://www.sugardas.lt/~igoramps/article33/tc-250-2m.pdf http://www.sugardas.lt/~igoramps/article14.htm Спойлер _______________________________________________________________________________________________________________________________________________________________________________________ Марк Фельдшер Опубликовано: 5 ноября 2006 А почему так важно, чтобы в анодном плече были секции как с правой, так и с левой половинок катушки? И справедливо ли это по отношению к переходным трансформаторам ( фазоинверторным)? andrewaa Опубликовано: 8 ноября 2006 Если катушки будешь делать сам, то попробуй поэкспериментируй на одной сделай, а если катушки хорошие остались, то конечно только на двух и выйдет. А еще про то хочу сказать, что при наличии зазора в трансе, (в этих местах) возникают эл.магн. поля, может наличие обмотки их как-то компенсирует или гасит (эл. магн. поля экранируются ферромагнитными материалами), незнаю, но пишут что нужно иметь на ПЛ (ТС 180, ТС-270) две катушки. _______________________________________________________________________________________________________________________________________________________________________________________ Гэгэн Опубликовано: 14 ноября 2006 (изменено) __qwer__ писал: Есть 2 транса ОСМ-0,063у3 , хочу приладить к 6П43П в пентодном включении. 1.Помагите рассчитать. 2.Какие операции с железом? 3. можно ли на время поставить транс вместо ТВЗ1-9? U1-220, U2-9+9? Имеет ли смысл? Всем ответившим огромное спасибо! Из FAQ по трансформаторам эхоконференции SU.HARDW.AUDIO в FIDO, ===================cut================================== From : Ivan Lebedev > Можно выполнить трансформатор >на железе от ОСМ-0,063 для 6П18П,6П43П, 6Ф3П,6Ф5П? From : Manakov Anatoly Вых.тр-р на железе ОСМ1-0,063: Первичка 3000 витков провод 0,17-0,18, три секции по 1000 витков, соединённых последовательно. Вторичка четыре секции по 140 витков, провод 0,5, соединённых параллельно. Зазор 0,13-0,14мМ, при 55-60мА. Сопротивление нагрузки-6 Ом. В качестве межслойной изоляции-кондесаторную бумагу, межсекционной - чертёжную кальку, мотать аккуратно. Получится универсальный выходник, котoрый может работать С нагрузкой 4-6-8 Ом Мотать так: II, I, II, I, II, I, II. После намотки, выставления зазора, стянуть и обязательно варить в смеси воск-парафин 1/1, или парафине. ---------------------------------- From : Ivan Lebedev > Hамотал 3000 витков ПЭТВ2-0.18мм первички (тремя секциями) и четыре раза по >140 витков ПЭВ2-0.5мм (параллельно) вторички. Чередовал 2-1-2-1-2-1-2. > Проложил под каждый разрыв магнитопровода ламинированную бумажку 0.12мм. (т.е >в трех местах). Все это влезло в окно в притык. > Включил вместо ТВЗ-Ш на один из каналов SE на 6Ф5П. >Ток в катоде увеличил до 50мА. >Источник: компьютерный звук на YMF754. АС: ЗЯ bg20 в 40 литрах. > Вывод после прослушивания: *НЕ ЗРЯ МОТАЛ!!!* ---------------------------------------------------------------------------- From :Paulius.Gaucas: pg> Вых.тр-р на железе ОСМ1-0,063: pg> Первичка 3000 витков провод 0,17-0,18, три секции по 1000 витков, pg> соединённых последовательно. pg> У меня АС на 8Ом, посоветуйте пожалуйста какой луще выходник делать на pg> 4-8Омб или все таки на 8-16Ом (в этом случае, А.И,будьте добры, пощитайте pg> вторичку). From : Manakov Anatoly Оба варианта, я не знаю какой ты выберешь. Вторичка 8-16 Ом Обмотка II 150витков провод 0,5-0,55 2 слоя по 75 витков Половинная обмотка II/2 75 витков того же провода мотать так: II/2-1-II-1-II-1-II/2 Обмотки II соединяются параллельно, при подключенни на 8 Ом обмотки II/2 в этом случае соединяются последовательно и подключаются параллельно обмоткам II. при подключении на 16 Ом обмотки II/2 соединяются параллельно и подключаются к обмоткаи II последовательно. Вторичка 4-8 Ом Обмотка II 100 провод 0,69-0,72, до 0,75, 2 слоя по 50 витков обмотка II/2 50 витков того же провода Мотать и соединять так же. ============================= Если интересует на ОСМ-01, пиши, емейл в подписи. ALL. Расчёт трансформаторов; файлы DjVu Solo 3.1 1taktOUTtrans.djvuUnavailable 2taktOUTtrans.djvuUnavailable tr-s.djvuUnavailable tr-tor.djvuUnavailable Изменено 24 декабря 2015 пользователем Гэгэн ______________________________________________________________________________________________________________________________________________________________________________________ Сергеев Сергей Опубликовано: 15 ноября 2006 http://sergeev21.narod.ru/amp.htm мысли о расчетах и выборе приоритетов. У начинающих радиолюбителей – ламповиков часто возникают вопросы о правильности расчетов выходных трансформаторов. Расчет по разным методикам (разных авторов) приводит к значительному разбросу параметров выходного транса. Разница в коэффициенте трансформации и количестве витков бывает в 2 и более раз. И это заводит в тупик... Жду критики. _________________________________________________________________________________________________________________________________________________________________________ Pavel Опубликовано: 15 ноября 2006 По моему скромному мнению, большинство методик расчета (при всем их многообразии) растут из одной, а их отличия кроются в принятых ограничениях и допущениях. Если с этим разобраться, то проблем с выбором методики не будет. Не менее важен и сам подход к расчету, как ставится задача. Например: создать "топовый" танс для усилителя Х - это одна постановка вопроса, при этом, как правило, ограничения ресурса почти не учитываются, все направлено на достижение заданных параметров. Создать транс для усилителя Х из имеющихся материалов (на имеющемся железе, с использованием ограниченного количества типов доступного провода и т.д.) - это совсем другая задача и решаться она должна по другому, хотя используемый методический (математический) аппарат тот же. Непонимание этого (или невнимание к этому) так же может завести в тупик, наприаер, при попытке рассчитать трансформатор с индуктивностью 70Гн на железе от ТВЗ-1-9 (утрирую, конечно). 1 Quote
Ollleg Posted June 23, 2022 Author Posted June 23, 2022 Бегемот Опубликовано: 17 ноября 2006 на П железе с двумя катушками, пож? 1. При разчете брать сумму сечения двух катушек, или? 2. Наматъвать половину первички на одной, а другую половину на другой.... и в ОДНУ сторону?Потом конец с началом второй соединить?, также и с вторичкой? или первичка на одной катушке, а вторичка на другой???....черт, вот такой транс на 10 кв. см попался!! Ребят!!! Нужно не под зарез, но срочно! Заранее благодарен!! ________________________________________________________________________________________________________________________________________________________________________________________ Pavel Опубликовано: 19 ноября 2006 2 Бегемот 1. Сечение стержня не суммируется (что такое сечение катушки - не знаю). 2. На каждой из двух катушек размещается половина первички и половина вторички. Коммутация первичек последовательно, синфазно. Вторички (как правило, если не предусмотрены комбинации для разных сопротивлений нагрузки) - параллельно. ________________________________________________________________________________________________________________________________________________________________________________________ Tommy Опубликовано: 19 ноября 2006 Бегемот Вам Pavel все правильно описал, делайте! ________________________________________________________________________________________________________________________________________________________________________________________ Бегемот Опубликовано: 20 ноября 2006 Спасибо! Сечение катушки ето на самом деле сечение стержня, что тут непонятное!? Но на П обр. трансе две катушки, так, значит сечение катушек не складъвается??? И мне посоветовали и считаю, что правильно, сединить половинки обмоток либо начало с началом, либо конец с концом, а не наоборот потому что потоки через катушки здесь противоположнъе.... ________________________________________________________________________________________________________________________________________________________________________________________ Сергеев Сергей Опубликовано: 21 ноября 2006 Все зависит от того с какой стороны мотать. И как располагать катушки. ________________________________________________________________________________________________________________________________________________________________________________________ Бегемот Опубликовано: 21 ноября 2006 Так, знатоки, У буквъ П два столбика, соответно на них надеваются две катушки,если букву разрезать горизонтально,получаются две сечения-одинаковъе. Так для разчета въх. транса складъваются ети сечения или берется только площадь одного сечения? _______________________________________________________________________________________________________________________________________________________________________________________ Tommy Опубликовано: 21 ноября 2006 берется только площадь одного сечения _______________________________________________________________________________________________________________________________________________________________________________________ Марк Фельдшер Опубликовано: 21 ноября 2006 Площади не складываются. Фазность проверяйте скопом... а то так запутаетесь....обычно катушки мотаются в одну сторону, и одетые на П получаются как бы в противофазе, но так как они одеты на кольцо и поток внутри имеет разное направление, то оказываются в фазе. Я мотал, запутался совсем, без скопа не разобрался. _____________________________________________________________________________________________________________________________________________________________________________________ EduardR Опубликовано: 22 ноября 2006 Да уж, площади не складываются т.к. катушки нанизаны последовательно на фактически один и тот же сердечник - аналог тора. А с фазностью там все просто довольно. При обычном расположении катушек(голово к голове - как в трансах типа ТС180,250,...) там для последовательного соединения обмоток надо перемычку бросить между началами обмоток на обоих катушках, а их концы будут выводами 2-х последовательно соединенных обмоток (или наоборот). А вот если располагать катушки на ПЛ железе центросимметрично (голова к хвосту), что, видимо, имел в виду Сергей Сергеев, то надо соединять перемычкой уже конец первой с началом второй... Я знаю, что многие предпочитают именно второй способ (именно из-за полной симметричности и эквивалентности обмоток, катушек,...), но длинна перемычек коммутации и геометрия подключения выводов может быть при этом несколько неоптимальна, ИМХО. ________________________________________________________________________________________________________________________________________________________________________________________ __qwer__ Опубликовано: 30 ноября 2006 Уважаемые, всё тот-же мазоль, есть ОСМ 0,63, есть Ш 0,35мм толщины с отверстиями для стяжки и Ш кинаповское. Усилитель СЕ 6П43П в пентоде. ОСМ 0,63- маловато, оставим ещё пригодится. С дырочками, по площади сердечника подходит, большое окно и большие отверстия около 5 мм. Кинаповские намотал и забыл, но железо толстое. Что вы мне предложите использовать? А что если матать сразу 2-ми проводами (первичка и вторичка), первичку последовательно вторичку паралельно? Quote
Ollleg Posted June 23, 2022 Author Posted June 23, 2022 __qwer__ Опубликовано: 1 декабря 2006 Как вам расчёт, на кинаповском железе. Как я понемаю мотка сразу двумя проводами именьшит индуктивность рассеяния и улутшит ВЧ, а какие минусы? кроме сложной коммутации. ________________________________________________________________________________________________________________________________________________________________________ andrewaa Опубликовано: 4 декабря 2006 __qwer__ писал: Как вам расчёт, на кинаповском железе. Как я понемаю мотка сразу двумя проводами именьшит индуктивность рассеяния и улутшит ВЧ, а какие минусы? кроме сложной коммутации. Увеличивается емкость - это тоже нехорошо, надо сначала хорошо просчитать все, чтобы емкость и индуктивность была оптимальна, а потом делать, а то нынче медь не дешевая. ________________________________________________________________________________________________________________________________________________________________________________________ nniikk Опубликовано: 4 декабря 2006 Здравствуйте уважаемые форумчане! У меня тоже такойже вопроспро намотку сразу несколькими проводами а потом скомутировать первичку последовательно и вторичку паралельно.Я понимаю что первичка и вторичка образуют подобие конденсатора,но я не могу понять какое пагубное воздействие этого конденсатора будет на звук если у меня SE усилитель без ООС класс А вторичная обмотка с общим проводом не связана, ну и пусть будет конденсатор он только улучшит ппередачу высоких и всё.Что я не так понимаю объясните пожалуйста! Николай ________________________________________________________________________________________________________________________________________________________________________________________ EduardR Опубликовано: 4 декабря 2006 nniikk писал: Здравствуйте уважаемые форумчане! У меня тоже такойже вопроспро намотку сразу несколькими проводами а потом скомутировать первичку последовательно и вторичку паралельно.Я понимаю что первичка и вторичка образуют подобие конденсатора,но я не могу понять какое пагубное воздействие этого конденсатора будет на звук если у меня SE усилитель без ООС класс А вторичная обмотка с общим проводом не связана, ну и пусть будет конденсатор он только улучшит ппередачу высоких и всё.Что я не так понимаю объясните пожалуйста! Николай Ну ежели выходник так мотать пэлшо,да еще лаком залить, то может оно и ничего, но с пэ.... всякими изоляция межобмоточная какая будет? Тут, конечно, сейчас подтянутся товарищи и будут паспорта показывать от импортных проводов, изоляция которых держит киловольты. Но нам, в нашей объективной реальности, надо смотреть правде в лицо... __qwer__ писал: Как вам расчёт, на кинаповском железе. Как я понемаю мотка сразу двумя проводами именьшит индуктивность рассеяния и улутшит ВЧ, а какие минусы? кроме сложной коммутации. У вас, как и у многих начинающих, присутствует стандартная ошибка. Вы пытаетесь посчитать транс на слишком высокую выходную мощность. Как результат - слишком много витков в первичке и провод слишком тонкий. Посмотрите внимательно на свои результаты - какая амплитуда выходного напряжения должна быть для раскачки транса на такую мощу? 458В! На 6П43 (6П14, и др.) столько не получите, не говоря уже про то, какую мощность на аноде надо высадить, чтобы получить на выходе эти самые 15 Вт! Закладывайте более реальные значения. Ну и не совсем понятно, это выходной или межкаскадный транс. Судя по тексту, выходной задуман, а сопротивление нагрузки в расчете 5к8 и к-во витков в обмотках равное, значит похоже на межкаскадник... ________________________________________________________________________________________________________________________________________________________________________________________ nniikk Опубликовано: 4 декабря 2006 Я понимаю что провод пелшо или ещё лучше лицендрат.Я вот про какую намотку говорю- беру к примеру делаю жгут из 30 проводков 20 шт. диаметром 0.25 и 10шт. 0.5 и мотаю 100витков потом провода 0.25 соединяю последовательно а 0.5 паралельно получаю 2000 первички и 100 витков вторички при идеальном равенстве витков и отношении меди в обмотках.Имеетли право на жизнь такая намотка или нет? ______________________________________________________________________________________________________________________________________________________________________________________ EduardR Опубликовано: 4 декабря 2006 Вполне имеет право на жизнь. Да и первичка с вторичкой будет хорошо "сцепляться". Попробуйте, с нами результатами поделитесь. Но делать жгут плохо - заполнение окна снизится. Лучше тогда не скручивать его. Другая проблемка - надо запараллелить несколько дестков проводов для "жгута" длинной в несколько десятков метров. В квартире это реализовать сложно, понадобится выезд на природу, ну и поберать там между 2-х сосен... Потом это дело назад на катушку смотать, да еще следить, чтобы провод не завивался и "барашки" не давал. Может оказаться это дело не таким простым. _______________________________________________________________________________________________________________________________________________________________________________________ nniikk Опубликовано: 4 декабря 2006 Да по лесу можно и не бегать сделать вот такой станок и мотай себе на здоровье благо катушек от проводов пустых полно.Ничего не будет скручиваться и путаться.Да и 100 к примеру витков намотать полегче чем тысячи крутить как думаете? _________________________________________________________________________________________________________________________________________________________________________________ EduardR Опубликовано: 4 декабря 2006 Ну так надо еще эти все катушки заполнить. потом окажется, что маханулись и провода не хватило или наоборот, осталось на каждой по чуть-чуть провода, а в результате в помойку пойдет немалое кол-во провода... При таком сваливании в кучу заполнение падает по сравнению с намоткой виток к витку. Суммарный выиграш сомнителен... _______________________________________________________________________________________________________________________________________________________________________________________ monkeypaw Опубликовано: 4 декабря 2006 nnikk, на картинке это красиво, а дома и в реальности вы пробовали делать и использовать подобную конструкцию? не хочу сказать что это невозможно, но стоит попробовать хотя бы для начала сделать простейший станок с двумя осями и намотать обычный трансформатор. ну чтобы оценить сложность проекта а по поводу - би(и т.д)филярной намотки уже же вроде давно определились в других ветках, что это не сильно хорошо, ну по крайней мере, для выходников. емкости там межобмоточные, изоляция плохая, сложность и неплотность укладки. или я что-то упустил? ____________________________________________________________________________________________________________________________________________________________ nniikk Опубликовано: 4 декабря 2006 Да проблему укладки и заполнения я думаю можно решить,вот кто бы мне потолковее разъяснил про эти межобмоточные ёмкости если у меня SE усилитель без ос вторичная обмотка идёт прямо на акустику с общим проводом не соединена какое влияние на звук будет оказывать эта межобмоточная ёмкость? 1 Quote
Ollleg Posted June 23, 2022 Author Posted June 23, 2022 Марк Фельдшер Опубликовано: 4 декабря 2006 Может, кому пригодится... Собрал вчера трансформаторы для СЕ на 300Б. Так получилось, что геометрия потребовала от меня сделать шесть однослойных секций вторички, а коммутировал последовательно попарно - а получившиеся три секции в параллель. Скоммутировал сначала так: конец первой в начало второй, конец третьей в начало четвертой, конец пятой в начало шестой. А сегодня днем подумал - а почему, собственно, не соединить так: - конец первой в начало шестой, конец второй - в начало пятой, конец третьей в начало четвертой? Получатся три равные по длине провода ( и по активному сопротивлению) секции... Ну в реале не вышло так хотел - пообрезал уже провода, а наращивать не хотел.... короче, сделал так: конец первой в начало шестой, конец третьей в начало четвертой, конец пятой в начало второй... то есть получились три секции почти одинаковые. Померил индукцию рассеяния - до и после переделки. До - 4,7 мГн. После - 4 мгн. Улучшение налицо. Индуктивность трансформатора 42 Гн. Активное первички 54 ома. _________________________________________________________________________________________________________________________________________________________________________ monkeypaw Опубликовано: 5 декабря 2006 возник вопрос один интерсный по поводу трансформаторов осм. вроде как по уму пластины там должны быть изолированные. но вот тестер говорит обратное. пока я водил по срезу всех 4х полуколец он непрерывно пищал, тоесть, получается все пластины набора соединены друг с другом. говорит ли это о браке или такая ситуация со всем осм-ами (ну тоесть контакты допустимы или даже может нужны, скажем, но не по всей поверхности а в отдельных точках)? к сожалению у меня нет других разобранных экземпляров на данный момент чтобы проверить самому. проводил ли кто подобные эксперименты? Марк Фельдшер: Цитата - Может, кому пригодится... Марк, спасибо, информация пригодится рано или поздно я такие вещи обычно в спецфайлики скидываю. есть, кстати, хитрый вопрос по направлениям слоев внутри секциий, если их в секции более одного. я вот задался этим вопросом, но пока не могу найти точного указания по их направлениям. правильно ли мотать слои в поочередно меняющихся направлениях и коммутировать на одной стороне катушки или все время в одну сторону с коммутацией всю длину катушки (правда чтото мне подсказывает что это бред ? а ведь в первом случае в зависимости от четности словев секции возникает путаница с направлениями секций, потому что начинаем мотать в одну сторону, а последний слой слой будет мотаться уже в разном направлении в зависимости от его четности-нечетности. _____________________________________________________________________________________________________________________________________________________________ Triod Опубликовано: 5 декабря 2006 nniikk писал: какое влияние на звук будет оказывать эта межобмоточная ёмкость? Да всё будет работать и звучать будет совсем неплохо, я делал такие межкаскадники, до сих пор валяются в шкафу. Но вот когда их сравниваешь с "нормальными" трансами, где полоса по вч получается за счёт качества железа и правильного секционирования, то расклад совсем не в пользу первых. Видимо, такая намотка порождает множественные пики и провалы на ачх в вч области, что не проходит бесследно для уха. Но, опять-таки повторюсь, для начала может быть очень даже недурно. ________________________________________________________________________________________________________________________________________________________________________________________ nniikk Опубликовано: 6 декабря 2006 Triod Спасибо .Я вообщето мотаю трансы как положено по науке просто станка намоточного у меня нет мотаю руками вот и лезут в голову всякие идеи как себе облегчить работу _______________________________________________________________________________________________________________________________________________________________________________________ Pavel Опубликовано: 6 декабря 2006 2 nniikk Вы сильно облегчите себе работу, если сделаете простенький станочек. Варианты на Портале описаны. Я себе собрал тот, что со счетчиком витков на базе жигулевского спидометра, - нужная, понимаешь, вещь! © А уж как его усовершенствовать - это поле для вашего творчества. ________________________________________________________________________________________________________________________________________________________________________________________ nniikk Опубликовано: 6 декабря 2006 Pavel Над станком я давно голову ломаю загвоздка в том чтобы сделать такой станок чтобы лёжа в кровати можно было мотать я уже пробывал но одной рукой мотать а другой витки укладывать очень не просто лёжа вот такая вот задача ________________________________________________________________________________________________________________________________________________________________________________________ Pavel Опубликовано: 6 декабря 2006 М-да! Ну, если вы серьезно, то и над этим можно подумать. Не знаю требований и ограничений, но если сделать столик (как для кофе в постель) и на него поставить станок (или станок как столик), то можно и лежа правой рукой крутить ручку, а левой укладывать витки. Я делаю именно так, только сидя. Мне кажется, что такой вариант должен быть удобнее, чем мотать руками, а главное - уверенность в нужном количестве витков! ______________________________________________________________________________________________________________________________________________________________________________________ nniikk Опубликовано: 6 декабря 2006 Насчёт подсчёта витков вы правы всегда в самый ненужный момент кто нибудь да собьёт со счёта.Наверно займусь станком как свободное время появится _______________________________________________________________________________________________________________________________________________________________________________________ Pavel Опубликовано: 6 декабря 2006 Сделаете - не пожалеете! Удачи! ________________________________________________________________________________________________________________________________________________________________________________________ __qwer__ Опубликовано: 6 декабря 2006 А почему используют механические счётчики? Я сделал из калькулятора.......... А как выбирается зазор? (В СЕ трансах) Чем больше зазор, тем ниже нижняя граница, а недостаток..... насыщение стали? Домотал! Один штук, АХТУНГ! Пальчики облизываю......... Цитата From : Manakov Anatoly Вых.тр-р на железе ОСМ1-0,063: Первичка 3000 витков провод 0,17-0,18, три секции по 1000 витков, соединённых последовательно. Вторичка четыре секции по 140 витков, провод 0,5, соединённых параллельно. Зазор 0,13-0,14мМ, при 55-60мА. Сопротивление нагрузки-6 Ом. В качестве межслойной изоляции-кондесаторную бумагу, межсекционной - чертёжную кальку, мотать аккуратно. Получится универсальный выходник, котoрый может работать С нагрузкой 4-6-8 Ом Мотал 0,15 и 0,45 и ещё остался зазор мм по 6 с каждой стороны, придётся перематывать..... А всё же транс, чем больше тем лучше........ И железо тоже……… 1 Quote

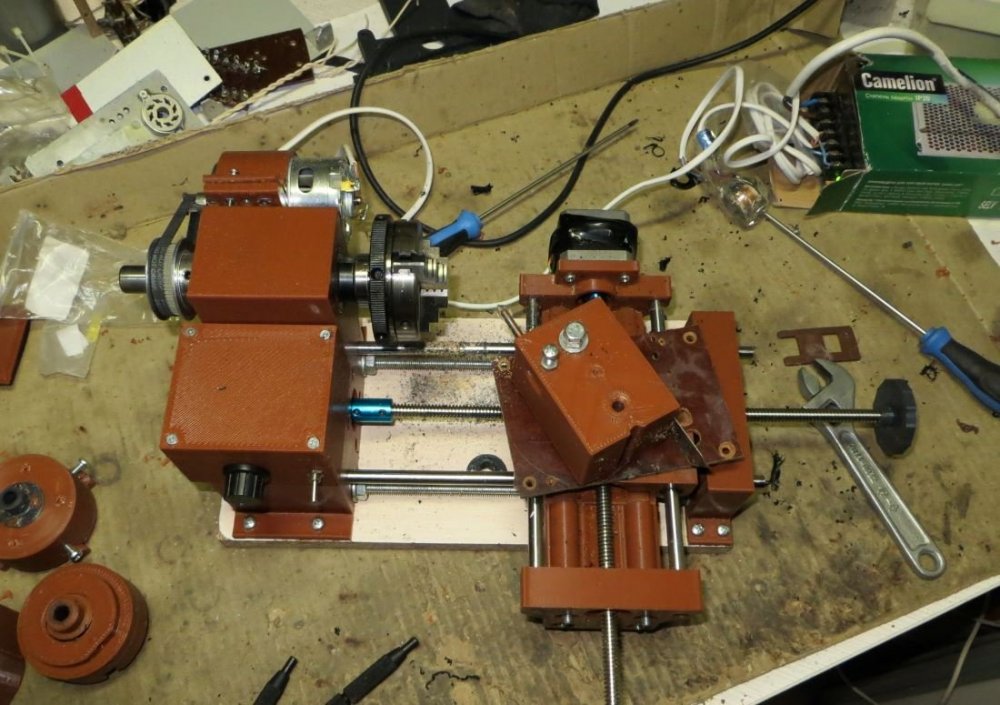

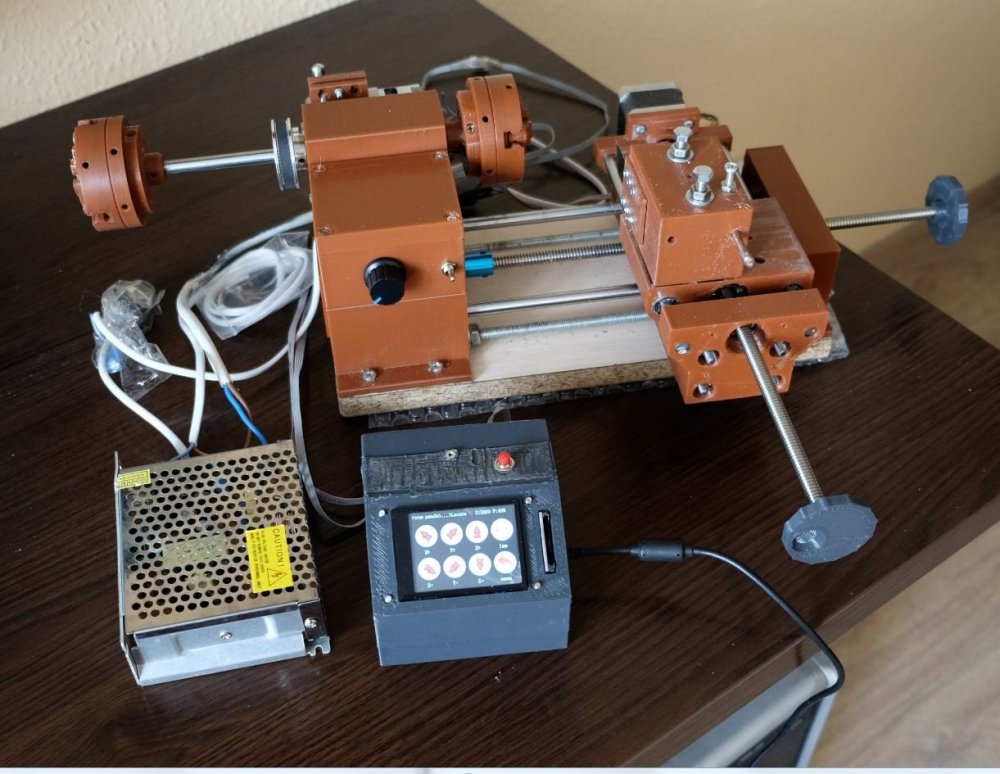

Ollleg Posted June 23, 2022 Author Posted June 23, 2022 Pavel Опубликовано: 7 декабря 2006 __qwer__ писал: А почему используют механические счётчики? Я сделал из калькулятора.......... Каждый делает то, что ему больше нравится. Мне проще было сделать механический. К томуже, при отматывании назад счетчик считает в обратную сторону (с калькулятором нужны манипуляции по изменению операции). Правда мой экземпляр сделан на счетчике от спидометра, поэтому счет назад производит только в пределах первого десятка. Но это мелочи. Нравиться вам калькулятор - вперед! Можно на этом не останавливаться, компьютер подключить. _________________________________________________________________________________________________________________________________________________________________________ Олег Опубликовано: 7 декабря 2006 Господа! А можно ли ( нужно?) пропитать выходной транс лаком по той же технологии, что и движки пропитывают? Ванна с лаком Мл-92, по моему, потом в сушилку. Силовики пропитывал. Затихают... Везде в литературе советуют церезин(? ни разу не видел, не знаю что такое), воск, парафин. Да я и сам мА-а-а-ленькие трансы пропитывал воском. А вот ЛАКОМ? Есть возможность. _______________________________________________________________________________________________________________________________________________________________________________________ Tommy Опубликовано: 7 декабря 2006 Цитата Везде в литературе советуют церезин(? ни разу не видел, не знаю что такое) Церезин (горный воск). Примерно то же, что и парафин. Только температура плавления чуть выше. _______________________________________________________________________________________________________________________________________________________________________________________ Олег Опубликовано: 7 декабря 2006 Ну, а насчет пропитки выходников лаком? ________________________________________________________________________________________________________________________________________________________________________________________ nniikk Опубликовано: 7 декабря 2006 А я ещё ни разу ни пропитывал ничем и пока работает всё нормально.Вообще пропитка это обязательная вещ или можно обойтись без неё мотал то вроди бы оккуратно и нет никаких шумов от трансов ________________________________________________________________________________________________________________________________________________________________________________________ Tommy Опубликовано: 7 декабря 2006 Олег писал: Ну, а насчет пропитки выходников лаком? У лака выше диэлектрическая проницаемость, значит емкость трансформатора будет тоже выше. ________________________________________________________________________________________________________________________________________________________________________________________ Олег Опубликовано: 7 декабря 2006 Tommy писал: У лака выше диэлектрическая проницаемость, значит емкость трансформатора будет тоже выше. Выше, чем у чего? У воздуха или у парафина, церезина, воска? Ну я и спрашиваю: стОит ли пропитывать выходники лаком? А если емкость выше, то получится фильтр ВЧ? ______________________________________________________________________________________________________________________________________________________________________________________ Triod Опубликовано: 7 декабря 2006 __qwer__ писал: А как выбирается зазор? (В СЕ трансах) Чем больше зазор, тем ниже нижняя граница, а недостаток..... насыщение стали? Нет, чем больше зазор, тем больший ток подмагничивания мы можем пропустить, не рискуя загнать трас в насыщение. То есть поставить более мощную лампу, сделать меньше Ri для получения более низкой границы по нч. С другой стороны, увеличение зазора уменьшает индуктивность и уменьшает те самые нч. Получаются качели. И для каждой конкретной пары ранс/лампа есть некий оптимум тока. ______________________________________________________________________________________________________________________________________________________________________________________ Pavel Опубликовано: 8 декабря 2006 Олегу На счет пропитки единого мнения нет. Манаков настаивает на пропитке трансформаторов смесью воска и парафина. Алексей Шалин категорически не рекомендует пропитывать ни чем. Сам делал и так, и эдак, но, поскольку прямого сравнения не было, не могу сказать, что лучше. Лак, на мой взгляд, имеет смысл применять, если вы мотаете бескаркасные катушки. Вывод напрашивается один: если у вас засела эта идея, то остается только пробовать и делять вывод для себя. _____________________________________________________________________________________________________________________________________________________________________________________ Friend Опубликовано: 8 декабря 2006 monkeypaw писал: возник вопрос один интерсный по поводу трансформаторов осм. вроде как по уму пластины там должны быть изолированные. но вот тестер говорит обратное. пока я водил по срезу всех 4х полуколец он непрерывно пищал, тоесть, получается все пластины набора соединены друг с другом. говорит ли это о браке или такая ситуация со всем осм-ами (ну тоесть контакты допустимы или даже может нужны, скажем, но не по всей поверхности а в отдельных точках)? к сожалению у меня нет других разобранных экземпляров на данный момент чтобы проверить самому. проводил ли кто подобные эксперименты? Обычно коротят торцы (после распиловки) помогает протравить торцы кислотой , промыть , зачищать аккуратно - опилки опять в зазор лезут вычищать зубной щёткой. Но от контакта между пластинами на изгибах никуда не денешься . Также травятся и ТС-180 , и ТС-270 1 Quote
Ollleg Posted June 23, 2022 Author Posted June 23, 2022 Triod Опубликовано: 8 декабря 2006 Олег писал: Выше, чем у чего? У воздуха или у парафина, церезина, воска? Ну я и спрашиваю: стОит ли пропитывать выходники лаком? А если емкость выше, то получится фильтр ВЧ? У лака или воска диэлектрическая проницаемость выше, чем у воздуха. Значит, увеличится ёмкость транса и несколько упадёт полоса по вч. С другой стороны, плохо закреплённые витки обмотки могут двигатся под действием магнитного поля, и трансформатор будет играть музыку даже в отстутствии колонок . Это будут дополнительные потери, что плохо. Отюда вывод - мотайте качественно Пропитка нужна и для лучшей изоляции, чтоб влага внутрь не попадала. _________________________________________________________________________________________________________________________________________________________________________ Friend Опубликовано: 8 декабря 2006 Очень много всего и о из. матер. тоже http://technic.claw.ru/23447.htm _____________________________________________________________________________________________________________________________________________________________________________________ ХРЮН Опубликовано: 8 декабря 2006 Насчет пропитки. Или как совместить НЕПРИЯТНОЕ С БЕСПОЛЕЗНЫМ! Оптимальный вариант - после намотки каждого слоя фиксировать витки лаком, клеем, цапон-лаком и т.п. (причем, не по всей поверхности, а достаточно в неск. точках на краях), а после намотки облить, обмазать и т.п. лаком или компаундом погуще, который обволакивает всю обмотку снаружи и герметизирует ее, а внутрь не проникает. Что касается именно пропитки по всему объему - из пропиточных материалов диэл проницаемость наиболее низкая у парафина (около 2,2). Хотя, как видите, все равно не такая уж малая. _______________________________________________________________________________________________________________________________________________________________________________________ U.L.F. Опубликовано: 8 декабря 2006 Friend писал: Обычно коротят торцы (после распиловки) помогает протравить торцы кислотой , промыть , зачищать аккуратно - опилки опять в зазор лезут вычищать зубной щёткой. Но от контакта между пластинами на изгибах никуда не денешься . Также травятся и ТС-180 , и ТС-270 . Я вот тоже много слышал про протравливание торцов... А так ли оно необходимо? И так ли страшен электрический контакт? По магнитопроводу электрический ток ведь не течёт. С помощью протравливания уменьшаются потери в сердечнике на вихревые токи , но они ведь( насколько я понимаю) к электрической проводимости имеют мало отношения, скорее к магнитной... Ставят ведь медные прокладки в зазор(немагнитный) трансов и ничего... _______________________________________________________________________________________________________________________________________________________________________________________ monkeypaw Опубликовано: 8 декабря 2006 U.L.F. наверное вихрям завихряться негде, когда контакт только в нескольких точках имеется... но я честно говоря, ожидал что контакта не будет. при контроле пластин после термооксидирования кстати идет проверка продавливанием шариком оксидного слоя. я не помню усилия, но по уму просто совместный изгиб пластин должен бы быть более щадящей операцией... _______________________________________________________________________________________________________________________________________________________________________________________ U.L.F. Опубликовано: 8 декабря 2006 monkeypaw писал: U.L.F. наверное вихрям завихрятся негде, когда контакт только в нескольких точках имеется... А он вообще для них важен(электрический контакт)??? _______________________________________________________________________________________________________________________________________________________________________________________ monkeypaw Опубликовано: 8 декабря 2006 да наверное не нужен, на самом деле. хотя кто его знает, я ж этот вопрос то и задавал. а спецы пока молчат, не отвечають... _______________________________________________________________________________________________________________________________________________________________________________________ Friend Опубликовано: 11 декабря 2006 U.L.F. писал: А он вообще для них важен(электрический контакт)??? Ну был-бы не важен то и сердечник куском металла был-бы ,вихр.токи - токи Фуко -замыкаются через активное сопротивление тела в котором наведены ,поэтому от толщины пластин зависят потери. ( тоньше пластина -выше её сопротивление меньше величина тока,а ещё зависят эти токи от частоты и проч. ) _______________________________________________________________________________________________________________________________________________________________________________________ U.L.F. Опубликовано: 11 декабря 2006 Friend писал: Ну был-бы не важен то и сердечник куском металла был-бы ,вихр.токи - токи Фуко -замыкаются через активное сопротивление тела в котором наведены ,поэтому от толщины пластин зависят потери. ( тоньше пластина -выше её сопротивление меньше величина тока,а ещё зависят эти токи от частоты и проч. ) Мои теоретические познания здесь возможно слабоваты(для меня, это всего лишь хобби, я не профессионал)... Но ,насколько я понимаю,вихревые токи и токи Фуко, в данном случае, имеют отношение скорее не к электрической проводимости, а к электро-магнитной... Но я не настаиваю... возможно и не прав. ______________________________________________________________________________________________________________________________________________________________________________________ Alex Torres Опубликовано: 11 декабря 2006 U.L.F. писал: Мои теоретические познания здесь возможно слабоваты(для меня, это всего лишь хобби, я не профессионал)... Но ,насколько я понимаю,вихревые токи и токи Фуко, Это одно и тоже Цитата в данном случае, имеют отношение скорее не к электрической проводимости, а к электро-магнитной... Но я не настаиваю... возможно и не прав. Не прав, к электрической, причем в определенном направлении. 1 Quote
Ollleg Posted June 23, 2022 Author Posted June 23, 2022 monkeypaw Опубликовано: 12 декабря 2006 Алекс, оно, конечно, полезно человеку указать, где он неправ, но вот, скажем, касаемо соединения пластин можно вопрос прояснить? это смертельно если они все-таки где то контачат? ну может в нескольких точках... насчет почитать самим тут тяжеловато, это скорее технологические вопросы. в идеале понятно, что вроде ничего не должно бы контачить, но раз контакт есть по всем пластинам во всех четырех подковах, то, как говорил винни-пух, это чего-нибудь да значит. _______________________________________________________________________________________________________________________________________________________________________________________ U.L.F. Опубликовано: 12 декабря 2006 monkeypaw писал: Алекс, оно, конечно, полезно человеку указать, где он неправ, но вот, скажем, касаемо соединения пластин можно вопрос прояснить? А я и не в обиде .. Я сюда за информацией и общением с интересными людьми прихожу , а не понтами трясти и своей некомпетентности ,в некоторых вопросах, не стесняюсь. А вот , про касание пластин ,из уст мэтров , интересно было бы послушать( естественно не цитаты из учебника по ТОЭ, там в этих, практических вопросах, туман полный...). ________________________________________________________________________________________________________________________________________________________________________________________ Укладчиков Алексей Опубликовано: 15 декабря 2006 Neon Много теоретических статей по трансформаторам ты найдёшь 1)http://lampilich.narod.ru/ 2)http://www.metaleater.narod.ru/manakov.html 3)http://www.sergeev21.narod.ru/ 4)http://zzxm.narod.ru/ 5)http://www.next-power.net/next-tube/ru/datasheets.php3 6)http://andy.kis.ru/index.php на сайте две хороших программмы online по расчёту трансформаторов-просто подставляешь свои исходные данные и получаешь готовый результат: -число витков -толщину провода и т.д и т.п. и др. Теоретически проверял-расчётные данные трансформаторов очень близко схожи с данными трансформаторов созданными А.Шалиным. А вообще открою один огромный секрет ,про который все предпочитают молчать: число витков первички должно быть 3000 или больше-независимо от сечения сердечника.Увеличение размера сердечника влияет на толщину провода из-за увеличения длины витка,и необходимости удержать активное сопротивление первички в пределах 5-10% от Ra,или же устремить его к нулю.В итоге приходим к трансформатору МГ.Если есть желание ,вскрой ближайшую трансформаторную будку и добудь оттуда самый лучший в мире трансформатор.Однако верхняя частота у этого трансформатора в лучшем случае будет 5 кГц или около того.А ОНО вам надо? лучше остановится на железе 10-20 кв.см.А чтобы ёмкость обмотки была как можно меньше применяй секционирование, и горизонтальное(слоями) и вертикальное(дели каркас на много-много частей) и тогда может получится. P.S. Благороднейше Прошу Помидорами Не Швыряться ________________________________________________________________________________________________________________________________________________________________________________________ U.L.F. Опубликовано: 15 декабря 2006 Цитата Много теоретических статей по трансформаторам ты найдёшь А на Аудиопортале их мало? Цитата А вообще открою один огромный секрет ,про который все предпочитают молчать: число витков первички должно быть 3000 или больше-независимо от сечения сердечника. Это , что для любого сопротивления первички так? Именно 3000 или более? Цитата В итоге приходим к трансформатору МГ.Если есть желание ,вскрой ближайшую трансформаторную будку ( )и добудь оттуда самый лучший в мире трансформатор.Однако верхняя частота у этого трансформатора в лучшем случае будет 5 кГц или около того.А ОНО вам надо? У выходного трансформатора МГ полоса вверх примерно до 70000Гц(если не ошибаюсь...), правда он не из трансформаторной будки вынут... если бы Wizard "добыл" его оттуда, то , наверное , общался бы с нами из мест весьма отдалённых ... _______________________________________________________________________________________________________________________________________________________________________________________ ua9x Опубликовано: 15 декабря 2006 ---если бы Wizard "добыл" его оттуда, то , наверное , общался бы с нами из мест весьма отдалённых ... --- Эти места с моим местом жительства очень даже рядом. Прошу к нам, почти на Колыму! Будем вместе мотать трансы! ---безалкогольное пиво-первый шаг к резиновой женщине.=)))--- Интересное наблюдение! Буду, если вы не против, наставлять на путь истинный некоих любителей безалкогольного. Сам я, по-правде говоря, пива не приемлю. Спирт пью. _______________________________________________________________________________________________________________________________________________________________________________________ Tommy Опубликовано: 16 декабря 2006 Цитата У выходного трансформатора МГ полоса вверх примерно до 70000Гц(если не ошибаюсь...) На самом деле все гораздо скромнее сверху, примерно вдвое. ______________________________________________________________________________________________________________________________________________________________________________________ Укладчиков Алексей Опубликовано: 17 декабря 2006 для интересующихся привожу формулу из Кризе (МРБ,1953г): W=(10*L*Io/Qc)*(1+sqr(1+((3000*Qc*lc)/(L*Io^2))), где: W-число витков L-индуктивность,генри Io-ток подмагничивания,ма Qc-сечение сердечника,кв.см lc-длина магнитной линии.см sqr-извлечение квадратного корня, ^2-возведение в квадрат. немагнитный зазор d=W*Io/800000,мм (полный размер ,для Ш и ШЛ железа-результат разделить пополам) других формул,где напрямую фигурирует ток подмагничивания через первичную обмотку,к моему великому сожалению,не встречал. Буду премного благодарен, если кто-нибудь кинет ссылочкой. Уважаемый Neon , для варианта ТС-180 с индуктивностью около 12 Гн и током 160 ма получим W=6208 витков ,d=1.24мм(прокладки между подковами по 0.62мм) И какой же из этого следует вывод? Для снижения числа витков(и,как следствие-уменьшения собственной емкости обмотки,снижения активного сопротивления,увеличения кпд )необходимо: 1.увеличивать Qc(т.е.сечение сердечника) 2.уменьшать lc (т.е. размер окна) 3.применить для Вашего гитарного усилителя более низкоомные лампы: ГУ50,6П36/42/45C,6П43П впараллель,6Н6П несколько баллонов впараллель и т.п. в целом это позволит снизить индуктивность первички до 3...4-х Гн, тогда и число витков будет поменьше(2500-3000). Я на ТС-180 мотал так :первичка 3+3+3 слоя ПЭВ2 0.46(в изол)по 160вит. на каждой катушке,вторичка 83+83+(63+20) вит ПЭВ2 0.92(в изол).на каждой катушке между слоями первички. Соединение первички - последовательно(всего 2880 вит) ,вторички - на 4ом - 3*(83+83+83), на - 8ом - 2*(83+83+63).Rакт первички = 68 ом ,вторички - около 1ом(точнее тестер не меряет,увы),зазор - 0.3мм (по 3 слоя принтерной бумаги ) лампа 6П45С, схема А.И.Манакова. Всем удачи и качественных трансформаторов. ________________________________________________________________________________________________________________________________________________________________________________________ Бурцев Опубликовано: 18 декабря 2006 Укладчиков Алексей писал: для варианта ТС-180 с индуктивностью около 12 Гн и током 160 ма получим W=6208 витков ,d=1.24мм(прокладки между подковами по 0.62мм) ..... в целом это позволит снизить индуктивность первички до 3...4-х Гн,тогда и число витков будет поменьше(2500-3000). Наверное потерялись нолики в числах величины индуктивности. С уважением. Алексей Бурцев ________________________________________________________________________________________________________________________________________________________________________________________ Tommy Опубликовано: 18 декабря 2006 Укладчиков Алексей писал: для варианта ТС-180 .... получим W=6208 витков ,d=1.24мм Сдается мне, навскидку, не влезет... ________________________________________________________________________________________________________________________________________________________________________________________ Alex Torres Опубликовано: 18 декабря 2006 Укладчиков Алексей писал: А вообще открою один огромный секрет ,про который все предпочитают молчать: число витков первички должно быть 3000 или больше-независимо от сечения сердечника. А у меня-то 1200 в первичке, и я все сообираюсь с духом отмотать витков 100 нафиг, дак лень разбирать усь и трансы.... Цитата А чтобы ёмкость обмотки была как можно меньше применяй секционирование, и горизонтальное(слоями) и вертикальное(дели каркас на много-много частей) и тогда может получится. Хм. Я как раз дня три назад рзговаривал с одим приятелем (он себя крупным специалистом по трансам считает), так он тоже говорил: - зачем трансы вообще расчитывать? Фигня все это! В первичке должно быть 2200 витков, а под конкретную лампу выбираем сечение сердечника/провода и число витков во вторичке. При этом под ГМ70 он делает 2 секции первички, и утверждает что у него транс до 100кгц работает В чем лично у меня - есть некоторые сомнения Наверное это он имел ввиду что усилитель у него до 100кгц - в это я скорее поверю, поскольку у него все усилители с ООС. 1 Quote
Ollleg Posted June 23, 2022 Author Posted June 23, 2022 monkeypaw Опубликовано: 18 декабря 2006 люди подскажите плз, кто какие способы использует для фиксации начала-конца слоя? cтолько всего прочел, а вот этот момент как-то для меня мутноват. понятно что в каркасе делаются дырочки, куда можно просовывать отводы, но, мне кажется, они не смогут удержать витки от расползания. ХРЮН советует вроде крепить клеями, но обычные клеи типа момента и бф сохнут медленновато до набора нормальной прочности (за отводы то постоянно дергают при коммутациях, да и при намотке они могут задевать за что-нибудь)), а цианакрилаты использовать что-то не хочется. в книжках также описаны способы удержания витков при помощи полосок из прокладочной бумаги и лакоткани. техника хорошая, но такие конструкции имеют толщину и при большом числе слоев начнут вылазить косяки. для силовиков еще туда-сюда, а вот для звуковых... короче, как правильнее? и еще, можно ли из каких конденсаторов (и если да то из каких) можно приличную бумагу добыть для межслоевых прокладок? ато давеча была эпопея с кбг-мном 4х600 , так только весь в масле извозюкался, оно такое густое, как вазелин, надеюсь, что хоть не вредное. похоже, бумага оттуда совершенно непригодная, мало того что в масле вся, так еще уж очень какая-то нежная и хрупкая. _______________________________________________________________________________________________________________________________________________________________________________________ Pavel Опубликовано: 18 декабря 2006 Я сразу распаиваю на ламели (контактные лепестки): или непосредственно обмоточный провод, или (если провод очень тонкий) через многожильный, припаивая его к обмоточному в конце слоя. На время зачистки, лужения и распайки креплю провод в слое кусочком скотча. _______________________________________________________________________________________________________________________________________________________________________________________ EduardR Опубликовано: 18 декабря 2006 monkeypaw писал: люди подскажите плз, кто какие способы использует для фиксации начала-конца слоя? cтолько всего прочел, а вот этот момент как-то для меня мутноват. понятно что в каркасе делаются дырочки, куда можно просовывать отводы, но, мне кажется, они не смогут удержать витки от расползания. ХРЮН советует вроде крепить клеями, но обычные клеи типа момента и бф сохнут медленновато до набора нормальной прочности (за отводы то постоянно дергают при коммутациях, да и при намотке они могут задевать за что-нибудь)), а цианакрилаты использовать что-то не хочется. в книжках также описаны способы удержания витков при помощи полосок из прокладочной бумаги и лакоткани. техника хорошая, но такие конструкции имеют толщину и при большом числе слоев начнут вылазить косяки. для силовиков еще туда-сюда, а вот для звуковых... короче, как правильнее? и еще, можно ли из каких конденсаторов (и если да то из каких) можно приличную бумагу добыть для межслоевых прокладок? ато давеча была эпопея с кбг-мном 4х600 , так только весь в масле извозюкался, оно такое густое, как вазелин, надеюсь, что хоть не вредное. похоже, бумага оттуда совершенно непригодная, мало того что в масле вся, так еще уж очень какая-то нежная и хрупкая. Бумага из конденсаторов совершенно бесполезна, имхо. Никаким клеем витки к промасленной бумаге не приклеить, да и работать неудобно. Для фиксации витков, бумага тоже малопригодна - рвется, зараза. А вот лакоткань, самое оно! Можно попробовать бинт неширокий с последующей проклейкой. Спешки при этом не будет и клей свое дело сделает, со временем, а бинт или лакоткань не дадут виткам сползать ни при каких условиях... Короче, это самый верный и надежный способ. Чтобы на краях катушки не происходило поднятие из-за присутствия лакоткани, можно заводить полоску лакоткани от противоположного (начала намотки)края до того края (в 2 слоя, начиная с 5-7 мм от намоточного края- просто свернуть лакоткань), с которого начинаем мотать. Т.е. из лакоткани свернуть что то типа восьмерки с удлинненым хвостом, который потом затягивается. Придавив начальными витками провода лакоткань до места, где начинается уже не 2, а 3 слоя, как обычно затягивается петелька и фиксируется начало/конец провода и промазывается клеем. Надеюсь поняли, что я хотел сказать Получается ровно все, было бы желание... ______________________________________________________________________________________________________________________________________________________________________________________ __qwer__ Опубликовано: 18 декабря 2006 Только несмейтесь Я крепил концы двухсторонним скотчем, исгибал в U в неё вкладовал провод и склеевал противоположные стороны, провод выводил, скотч приклеивал к каркасу. После 1/4 каркаса, плоскость, намазёвывалась клеем момент и поверх приклеивалась поска бумаги из тетради в клеточку, кончик отрезал и начинал сразу следующий слой. Конечно матается с достаточным натяжением, получились довольно плотные катушки нетребующие варки. ________________________________________________________________________________________________________________________________________________________________________________________ illarionovsp Опубликовано: 19 декабря 2006 С расчётами трансформаторов худо. К великому сожалению расчёты 50-60 годов неправильны. А надо рассчитывать, надо. Взял учебник по физике для ВТУЗов и начал с нуля. Мне нужен был PP трансформатор. В итоге получил формулы Е. Васильченко. И выводы такие же. PP трансформатор имеет ограничение в области низких частот по насыщению сердечника. По индуктивности полоса втрое шире. Самое интересное, что первичная обмотка действительно содержит 3000 втк. (для Ш и ШЛ). Намотал строго по расчёту. Полоса мощности 30 Гц - 120 кГц. Соответствие расчёту полное. ______________________________________________________________________________________________________________________________________________________________________________________ Бурцев Опубликовано: 19 декабря 2006 illarionovsp писал: С расчётами трансформаторов худо. К великому сожалению расчёты 50-60 годов неправильны. Всё, кирдык. ______________________________________________________________________________________________________________________________________________________________________________________ Pavel Опубликовано: 20 декабря 2006 illarionovsp писал: К великому сожалению расчёты 50-60 годов неправильны. Не могу согласиться. Да, допущения и ограничения, применяемые при расчетах в литературе тех лет, базируются на тех же времен представлениях о качестве звука, но это вовсе не означает, что применялись неправильные формулы. Нам достаточно не согласиться с принятыми ограничениями, определить свои, и посчитать правильно (с нашей точки зрения) по исходным (неупрощенным) зависимостям. ______________________________________________________________________________________________________________________________________________________________________________________ illarionovsp Опубликовано: 20 декабря 2006 Я имел ввиду именно расчёты, а не формулы. Какой смысл в правильных формулах, если конечный результат не адекватен. Насчёт "кирдык". Считайте по методике Е. Васильченко. _______________________________________________________________________________________________________________________________________________________________________________________ Бурцев Опубликовано: 20 декабря 2006 illarionovsp писал: Я имел ввиду именно расчёты, а не формулы. Какой смысл в правильных формулах, если конечный результат не адекватен. Полный кирдык. illarionovsp писал: Считайте по методике Е. Васильченко. А методику Евгений на основании каких формул вывел???. В его книге 15 ссылок на использованную литературу, изданную с 35 по 66гг. прошлого века. ___________________________________________________________________________________________________________________________________________________________ Марк Фельдшер Опубликовано: 21 декабря 2006 illarionovsp писал: Я имел ввиду именно расчёты, а не формулы. Какой смысл в правильных формулах, если конечный результат не адекватен. Насчёт "кирдык". Считайте по методике Е. Васильченко. esli "конечный результат не адекватен" - to formuly nepravilnye... Chto kasaetsa "Считайте по методике Е. Васильченко" - soglasen. Raschet sootvetstvuet izmereniyam. 1 Quote
Ollleg Posted June 23, 2022 Author Posted June 23, 2022 illarionovsp Опубликовано: 22 декабря 2006 Ну, это как посмотреть. Формула P=U*I правильная, ну а толку то что. Для расчёта трансформатора надо и ещё много, много другого. _________________________________________________________________________________________________________________________________________________________________________ Марк Фельдшер Опубликовано: 22 декабря 2006 illarionovsp писал: Ну, это как посмотреть. Формула P=U*I правильная, ну а толку то что. Для расчёта трансформатора надо и ещё много, много другого. Это как надо понимать? Что вся методика Е.Васильченко, а также его последователей, настолько примитивна, что суть ее - в приведенной формуле? Как же тогда объяснить, что я, пользуясь его методикой, расчитываю трансформаторы и получаю готовое изделие практически полностью соответствующее расчету? Меряю неправильно? Тогда и ALPI с Торресом тоже меряют неправильно. И еще кое-кто, кто тоже появляется на нашем форуме и слушает музыку из моих трансов... ______________________________________________________________________________________________________________________________________________________________________________________ ADM Опубликовано: 24 декабря 2006 Нашел по случаю 2 транса ОСМ, правда один ОСМ1-0.4 90-го года, а другой просто ОСМ-0.4 80-го года. Подскажите пожалуйста будет ли разница между ними, и если да, какой все же лучше применить для SE. Заранее спасибо. _____________________________________________________________________________________________________________________________________________________________________________________ U.L.F. Опубликовано: 24 декабря 2006 ADM писал: Нашел по случаю 2 транса ОСМ, правда один ОСМ1-0.4 90-го года, а другой просто ОСМ-0.4 80-го года. Подскажите пожалуйста будет ли разница между ними, и если да, какой все же лучше применить для SE. Заранее спасибо. Я ,в таких случаях, беру две подковы от одного , две от другого... и никаких сомнений, получатся два великолепных SE транса. Правда у ОСМ1 и ОСМ крепёж разный, что не очень удобно, в данном случае... я, обычно, брал всё-таки трансы одинакового типа , но разных лет и перекидывал пары подобранных подков, на всякий случай(вдруг в разные годы разное железо шло...). ________________________________________________________________________________________________________________________________________________________________________ Alex Torres Опубликовано: 24 декабря 2006 illarionovsp писал: Ну, это как посмотреть. Формула P=U*I правильная, ну а толку то что. Для расчёта трансформатора надо и ещё много, много другого. Вообще-то, изначальная формула I=U/R Как весь сопромат можно вывести з закона Гука, так и для расчета транса вполне достаточно закона Ампера, а если пойти еще дальше - то для любого электрического расчета вполне достаточно уравнений Максвелла. Но поскольку человечий люд ленивый, то он предпочел нагромоздить сверху над всем этим еще куча разных "законов" и "формул". Для упрощения и ускорения расчетов. Вплоть до чистой эмпирики, пригодной для инженерной практики. _______________________________________________________________________________________________________________________________________________________________________________________ illarionovsp Опубликовано: 25 декабря 2006 __Марк Фельдшер Понимать следует прямо противоположно. Если я рекомендую вести расчёт по методике Е. Васильченко, а не по Кризе или Куликовскому, то потому что это и не только изучил, но и проверил на практике. По поводу примитивности, уважаемый коллега, зачем же так. Где я это писал? Ладно, будем считать это как издержки производства. __Alex Torres Полностью согласен. В работах Е. Васильченко мне особенно нравится методика или, если хотите, концепция. Дальше легче, хотя довести теорию до простых инженерных формул ой как не просто. Я научный сотрудник и начитался всяких теорий, из которых ни рассчитать ничего невозможно, ни программу составить. С уважением СП. _____________________________________________________________________________________________________________________________________________________________________________________ Новичок Опубликовано: 14 января 2007 Уважаемые! Помогите советом. Имею железо от ТС-160,ПЛР21х40 Можно ли использовать намоточные данные для ТС-180 приведённые в статье Алексея Шалина? ________________________________________________________________________________________________________________________________________________________________________ Pavel Опубликовано: 15 января 2007 ТС-180 имеет сечение железа немного большее - 21х45, поэтому намоточные данные для ТС-160 лучше пересчитать. _______________________________________________________________________________________________________________________________________________________________________________________ Alex Torres Опубликовано: 17 января 2007 oleg_s писал: А я считал, что энтот закон Омом обзывают Не надо выдергивать цитаты из разных предложений (это называется "фигурный квотинг"), лучше читать учечники, или хотя бы - повнимательнее то что пишут, и смотреть что к чему относится. То что в первой строчке - разумеется закон Ома, а закон Ампера (или "закон полного тока") это: Ф(H dl)=4pi*I/S Ф - интеграл по замкнутому контуру. _________________________________________________________________________________________________________________________________________________________________________ Василий Кемаев Опубликовано: 19 января 2007 Здравствуйте! Я тоже начинающий, и хочу намотать трансформатор дя басового усилителя (двухтактник), 30-6000Гц полоса частот. Купил магнитопровод ШЛ32х50 (Sc=16см^2), лампы 6L6 4 штуки, по 2 в плече. Привед. сопротивление 2800 ом, нагрузки 16 ом, анодный ток 0.42 (для 4 шт) Расчёт таков: 1 обмотка - 4200 витков 0.36 провода (4 секции по 1050 в.) 2 обмотка - 2 секции параллельно, 332 витков в каждой 0.7мм провод Нормально работать будет, или что-то напутал? Расчёт делал по методике расчёта вых. трансов, скачанной с этого сайта. 1 Quote
Ollleg Posted June 23, 2022 Author Posted June 23, 2022 Pavel Опубликовано: 19 января 2007 Мне кажется, что с количеством секций какая-то нескладуха. При 4 секциях первички надо делать три вторички, или при 2-х секциях вторички делать 3 секции вторички. А вобще-то, для НЧ усилителя (до 6 кГц), думаю, можно обойтись и без секционирования, или свести его к минимуму. _______________________________________________________________________________________________________________________________________________________________________________________ Василий Кемаев Опубликовано: 19 января 2007 А почему "При 4 секциях первички надо делать три вторички"? В книжках разных про расчёт трансформаторов так и написано 4 секции 1 обмотки, 2 секции в параллель 2 обмотки. Это для траснформатора на 6-7кГц. Книженция 1967 года, автор Р. М. Малинин. Просто я уже намотал одну секцию, провода припаял, вторую мотаю. Каркас разделил на две части перегородкой, в обоих частях по одной секции первички, потом будет по секции вторички поверх каждой секции первички, а уж потом поверх вторички оставшиеся секции первички. О как! И ещё отводы для ультралинейного режима будут в последних секциях 33% от общего числа витков. Насчёт числа витков нормально? _____________________________________________________________________________________________________________________________________________________________________________________ Гэгэн Опубликовано: 19 января 2007 Василий Кемаев писал: Здравствуйте! Я тоже начинающий, и хочу намотать трансформатор дя басового усилителя (двухтактник), 30-6000Гц полоса частот. Купил магнитопровод ШЛ32х50 (Sc=16см^2), лампы 6L6 4 штуки, по 2 в плече. Привед. сопротивление 2800 ом, нагрузки 16 ом, анодный ток 0.42 (для 4 шт) Расчёт таков: 1 обмотка - 4200 витков 0.36 провода (4 секции по 1050 в.) 2 обмотка - 2 секции параллельно, 332 витков в каждой 0.7мм провод Нормально работать будет, или что-то напутал? Расчёт делал по методике расчёта вых. трансов, скачанной с этого сайта. Аттач. Согласно этого графика для получения максимальной выходной мощности и минимального КНИ, количество витков вторичной обмотки должно быть порядка 210витков при сопротивлении громкоговорителя 16 Ом, 150витков при нагрузке 8 Ом. Для лучшей отдачи диаметр провода можно увеличить и сделать 3 секции вторичной обмотки в параллель, если позволит конструктив. _____________________________________________________________________________________________________________________________________________________________ Василий Кемаев Опубликовано: 19 января 2007 Как мне кажется, это для SE на одной лампе. Режим работы оконечных ламп взят из документации на Svetlana 6L6GC, скачанной с их сайта. Он в аттаче. А дальше расчёт. Приведённое сопростивление 2800 ом. ____________________________________________________________________________________________________________________________________________________________ Pavel Опубликовано: 19 января 2007 Василий Кемаев писал: А почему "При 4 секциях первички надо делать три вторички"? В книжках разных про расчёт трансформаторов так и написано 4 секции 1 обмотки, 2 секции в параллель 2 обмотки. Это для траснформатора на 6-7кГц. Книженция 1967 года, автор Р. М. Малинин. Возможно,я не прав. Объясню, как понимаю. При секционировании обмоток делают их чередование, причем одна из обмоток, как правило первичная, должна содержать первую и последнюю секции трансформатора: I-II-I-II-I, или I-II-I-II-I-II-I. Кроме того, при таком секционировании количество витков в крайних секциях рекомендуется делать вдвое меньше, чем во внутренних. Повторюсь еще раз, для усилителя до 6 кГц врядли это необходимо. _________________________________________________________________________________________________________________________________________________________________________ Василий Кемаев Опубликовано: 19 января 2007 У меня каркас разделён перегородкой на две части, и в каждой части идут две секции первички, а между ними секция вторички. вот так вот: | I (в) | I (б) | | II (а) | II (б) | | I (а) | I (г) | |---------------------| магнитопровод соединяются I(а) - I(б) -I(в) -I(г), II параллельно _____________________________________________________________________________________________________________________________________________________________________________________ Гэгэн Опубликовано: 19 января 2007 Василий Кемаев писал: Как мне кажется, это для SE на одной лампе. Режим работы оконечных ламп взят из документации на Svetlana 6L6GC, скачанной с их сайта. Он в аттаче. А дальше расчёт. Приведённое сопростивление 2800 ом. посчитаем. Для одной лампы порядка 3к, для двух в плече около 1,5к(по графику). По светлановскому даташиту Raa=5,6k, это значит, приведённое на одно плечо 5,6/4 =1,4к, а не 2,8к как ты пишешь. ________________________________________________________________________________________________________________________________________________________________________________________ Василий Кемаев Опубликовано: 19 января 2007 В даташите Raa=5600 ом, там ОДНА лампа в плече, т.е. на одну лампу приходится как раз 2800 ом! И к тому же там PP, а не SE, так просто Raa на число ламп нельзя делить! ________________________________________________________________________________________________________________________________________________________________________________________ illarionovsp Опубликовано: 19 января 2007 А я рассуждал следующим образом. Источником сигнала служит первичная обмотка. Чтобы она не излучала поле в окружающее пространство крайние секции должны быть вторичными. Результат - полоса пропускания трансформатора 30 Гц ... 150 кГц. Ход АЧХ плавный, без резонансов. По молодости лет, начитавшись Кюне и Бессона, делил окно пополам. Потом задумался, хорошо ли это. Мол де симметрия. А лампы можно подобрать с симметрией? 5% разбаланс обычное дело. Остальное на совести разработчика. А эта самая центральная щёчка съедает до 10% площади окна. Отсюда коэффициент заполнения окна по меди и снижение кпд. Намотал трансформатор без щёчки. Включал не без дрожи. Звук какой надо. Отсюда вывод - правильное решение не обязательно самое сложное. 1 Quote
Ollleg Posted June 23, 2022 Author Posted June 23, 2022 Гэгэн Опубликовано: 19 января 2007 Василий Кемаев писал: В даташите Raa=5600 ом, там ОДНА лампа в плече, т.е. на одну лампу приходится как раз 2800 ом! И к тому же там PP, а не SE, так просто Raa на число ламп нельзя делить! Один мальчик сказал: "Акулов не бывает!" В-) В даташите ясно сказано, РР, для двух ламп, т.е. в плече. при одной лампе 6П3С(6L6) в плече выходнвя мошность РР усилителя порядка 25Вт. Советую, если не прочитать, то хотя бы ознакомиться: Электронные усилители. Учебник Рамма. Проектирование и расчет ламповых усилителей ЗЧ. Автор А.А.Ризкин Электронные усилители на лампах. Войшвилло. Усилители электрических сигналов. Цыкин. Я знаком с лампами с 1958г. http://audioportal.su/authors 4200 витков - вся анодная обмотка. 2100 витков обмотка одного плеча. Индуктивнолсть полуобмотки должна получиться более 14Гн Нижняя граничная частота 1400/6,28*14=16Гц при Ra полуобмотки 1,4к 1500/6,28*14=17Гц при Ra полуобмотки 1,5к. Загляни сюда, схемотехника гитарника из усилителя ТУ-50М, на его трансформаторах, в выходном каскаде Г807(клон 6П3С) 2шт в плече. http://audioportal.su/forums/showthread.php?t=5170&goto=newpost _________________________________________________________________________________________________________________________________________________________________________ Tommy Опубликовано: 19 января 2007 illarionovsp писал: А эта самая центральная щёчка съедает до 10% площади окна. Отсюда коэффициент заполнения окна по меди и снижение кпд. Ну это вы, батенька, хватили. При толщине перегородки 1,5мм съедается в среднем 3% окна, что не существенно. А выигрыш в симметрии все же есть, хоть и не такой как в звуке ____________________________________________________________________________________________________________________________________________________________________________________ sergey16 Опубликовано: 22 января 2007 здравствуйте.перед намоткой трансформаторов также приняв во внимание совет решил внимательно перечитать форум по гм70.добрался до 25 станицы голова трещит от информации и эмоцый. понял что как то я не правильно всё посчитал. на пример входной трансформатор у меня ш35х68 первичная обмотка выходит около 2000 витков при том что питание я хочу 1300-1500в 120вт.а-класс.как то у вас у всех побольше витков выходит. я не радиоинжинер я музыку слушать хочу.может подскажите что за приколы у меня с рассчётами. усилитель хочу сделать исключительно на гм 70.спасибо. _____________________________________________________________________________________________________________________________________________________________ Rezvoy Опубликовано: 22 января 2007 Не помню параметров такого железа но по сечению при индукции на 20Гц 0,7Тс(а надо бы 0,5) не менее 3000 витков.Индуктивность нужна не менее 30Гн.Если дадите геометрию железа - посчитаю поточнее.Укажите желаемую выходную мощность,рекомендую больше 25Вт не брать. ___________________________________________________________________________________________________________________________________________________________ Litr Опубликовано: 22 января 2007 Доброго времени суток всем! Мой первый пост, не судите строго Считал по Кризе и с использованием экселевской программы Васильченко*Е.В. (г.Казань), результаты несколько разные, поэтому нужна помощь людей с опытом. Исходные данные: ГИТАРНЫЙ усилитель, двухтактный выходной каскад 2х6П3С, 36Вт ток покоя одной лампы Io, мА = 40 напр. анод. питания Uo, B = 360 ток при макс сигнале Imax, мA = 146 напряжение анода при макс. сигнале Umin, B = 40 напряжение на экр. cетке, B = 270 внутр. сопр. лампы Ri = 22500 Ом Raa при фик. смещении д.б. в раионе 6000 Ом Ra=(Uo-Umin)/(Imax-Io) сопр. анодной нагрузки Ra, Ом = 3019, Raa= 6038 - выходной трансформатор К.П.Д. 0,92 мощьность отдаваемая в наугрузку P=40Вт ( с небольшим запасом) сопротивление нагрузки 8 Ом fн, Гц 65 fв, Гц 20000 Mн 1,2 Mв 1,2 - железо в наличии ШЛ 25х40 от какого-то военного транса мощьности по справочнику: площадь сечения, см.кв. = 9,5 площадь окна, см.кв. = 15,63 длина средней силовой лини, см = 21,3 средняя длина витка, см = 20,25 Результаты расчета по Кризе: коэфф. трансформации n = 0,036399753 индуктивность первички L1, Гн = 22,28812555 индукт-ть рассеяния Lp, Гн = 0,269407773 акт. сопр. первички r1, Ом = 241,52 акт.сопр.вторички r2, Ом = 0,32 колич-во витков первички w1 = 3181 колич-во витков вторички w2 = 116 диаметр пров. первички d1, мм 0,24 (д.б. > 0,16) диаметр пров. вторички d2, мм 1,26 Результаты расчета программой Васильченко: n = 0.04 индуктивность первички L1, Гн = 21,66 индукт-ть рассеяния Lp, Гн = 0,05 (с учетом секционирования) акт. сопр. первички r1=169,01 акт.сопр.вторички r2, Ом = 0,45 колич-во витков первички w1 = 2270 колич-во витков вторички w2 = 86 диаметр пров. первички d1, мм 0,25 диаметр пров. вторички d2, мм 0,93 Результаты получились существенно разные, смущает то, что 2270 витков первичной обмотки маловато, к тому же все обмотки с толстой изоляцией по предварительным расчетам займет максимум 2/3 от ширины окна 25мм. Секционирование планирую такое: I(1/4) - II - I(1/2) - II - I(1/4) Это мой первый трансформатор, помогите пожалуйста посчитать его правильно. Мотать самому ситуация не позволяет, буду заказывать кому-то, поэтому нужно посчитать правильно с первого раза. P.S. Вот сделал гитарную колонку, динамик celestion G12T-75, тоже мое первое творение (картинки по 200 Кб): http://www.rana-ridibunda.kiev.ua/photo/share/myCab/Cab1.jpg http://www.rana-ridibunda.kiev.ua/photo/share/myCab/Cab2.jpg http://www.rana-ridibunda.kiev.ua/photo/share/myCab/Cab3.jpg http://www.rana-ridibunda.kiev.ua/photo/share/myCab/Cab4.jpg _________________________________________________________________________________________________________________________________________________________________________ Sirius Опубликовано: 22 января 2007 Здравствуйте, все!Подскажите,как лучше сделать вывод из середины обмотки если вторичка на 4,8 и 16 ом: сделать петлю из этого же провода, т.е. вывести его наружу,не обрывая его и завести обратно,или зачистить эмаль и припаять к нему другой провод?Что-то я нигде ответа не нашел.Может читал не внимательно.Подскажите кто как делает. _______________________________________________________________________________________________________________________________________________________________________________________ Марк Фельдшер Опубликовано: 22 января 2007 Я делаю первым способом. А вообще стараться лучше делать без отводов, а мотать вторичку кратно шести так, чтобы при различной коммутации получать разное сопротивление. illarionovsp писал: А я рассуждал следующим образом. Источником сигнала служит первичная обмотка. Чтобы она не излучала поле в окружающее пространство крайние секции должны быть вторичными. Результат - полоса пропускания трансформатора 30 Гц ... 150 кГц. Ход АЧХ плавный, без резонансов. Не знаю кто куда там излучает, но довольно много трансформаторов ( какое там много.... штук шесть-восемь, если честно...) уже мотаю именно так, что по полвторички как раз снаружи. Связано это было с проблемами коммутации - получения вторички на 4 и 8 ом без висящих в воздухе слоев. Начал с пушпульников, а потом для смеха намотал для однотакта ( две пары, довольно маленьких - ширина центральной ноги 28 мм, окно - 14 на 42 мм, набор - 30 мм), На удивление - полоса оказалась с 5 Гц до 55000 и в реальном усилителе звук был очень неплох. Так что метода вполне работоспособная... _______________________________________________________________________________________________________________________________________________________________________ Litr Опубликовано: 24 января 2007 Неужели никто не прокоментирует (по делу) пост #132 !? Люди, часто занимающиеся трансами увидят огрехи сразу, чего мне, в отсутствие опыта пока не дано. Поможите страждущему ___________________________________________________________________________________________________________________________________________________________ Player Опубликовано: 27 января 2007 Итак, после прочтения 6 страниц, вопросов меньше не стало Методик расчета выходного трансформатора видел штук 5, пробовал по ним расчитывать - получались различные результаты, да что говорить коэффициент трансформации расчитывается по разным формулам!!! И вот мне новичку какую методику выбрать, я достал провод, железо, а главное я настроил себя на этот процесс!!!Готового результата по железу, по виткам и секционированию мне не надо,мне нужна уверенность в правильности расчета, а для этого необходимо знать по какой конкретно формуле расчитывать??? Например коэффициент трансформации можно расчитывать по таким формулам: 1. n = корень квдратный из Ra:Rd ,где Rd - 1.25*R - динамика измеренное на пост токе 2. n = корень квдратный из Rn:Ra 3. n = 0,032 на корень квдратный Rn : (Ra*Z) , Z - кпд транса Ra в кОм - ах 4. n = 1,1 на корень квдратный из Rn:Ra 5. n = корень квдратный Rn : (Ra*Z) , Z - кпд транса При Ra = 6k и Rn = 6 Ом получаем: 1.n =0,03535 3000 витков перв 106.05 вторички 2.n =0,03162 3000 94.86 3.n =0,03373, z=0.9 3000 101.19 4.n =0.03478 3000 104.34 5.n =0.03333, z=0.9 3000 99.9 Это ,конечно, мелочи,но из мелочей звук складываетя.А если дальше считать... ______________________________________________________________________________________________________________________________________________________________________ grat Опубликовано: 28 января 2007 Цитата В даташите ясно сказано, РР, для двух ламп, т.е. в плече. при одной лампе 6П3С(6L6) в плече выходнвя мошность РР усилителя порядка 25Вт. Ув. А.Манаков.На п.128.Даташит приведен для 2х ламп 6L6GS,по одной в плече.Они отличаются от 6П3С.Усилители Fender BASSMAN 135 с 4мя 6L6GS на выходе отдают 100Вт без проблем.Можете взглянуть даташит RCA,там больше информации по режимам 6L6GS. 1 Quote
Ollleg Posted June 23, 2022 Author Posted June 23, 2022 Гэгэн Опубликовано: 28 января 2007 grat писал: Ув. А.Манаков.На п.128.Даташит приведен для 2х ламп 6L6GS,по одной в плече.Они отличаются от 6П3С.Усилители Fender BASSMAN 135 с 4мя 6L6GS на выходе отдают 100Вт без проблем.Можете взглянуть даташит RCA,там больше информации по режимам 6L6GS. http://frank.pocnet.net/type.html, в него поиском на http://www.mif.pg.gda.pl/cgi-bin/vs4.pl и скачал даташит ф-мы RCA и другие - более 2мб, распечатал, сравнил между собой и справочными данными из наших справочников. Я занимасюь лампами с 1958г, изучал акдемически, http://audioportal.su/authors сравнения даташитов и вольт-амперных характеристиr ламп, упомятуых в письме, не отличаются от 6П3С. Могу ещё добавить, что лампа 6L6WGT - аналог 6П7С - аналог EL37. Сделав сравнения и расчёты, теперь могу объяснить почему у нас были расхождения и непонимание. Фирменные даташиты приводят максимальную мощность, которая определяется при амплитудных значениях напряжения и тока, я привожу действенную мощность(RMS) которая расчитывается при среднеквадратичнвх значениях напряжения и тока(RMS). Чтобы далее не спорить, есть предложение, когда построите усилитель и на номинальной нагрузке измерьте выходное напряжение пиковым вольтметром, измеряющим амплитудное значение сигнала, и обычным, который измеряет действующее, или среднеквадратичное напряжение сигнала. Мощность определяется U^2/R, где R-номинальное активное сопротивление нагрузки. Удачи и всего доброго! _________________________________________________________________________________________________________________________________________________________________________ grat Опубликовано: 28 января 2007 Цитата Чтобы далее не спорить, есть предложение, когда построите усилитель А спорить и не надо.В усилителе BASSMAN пробовал 6П3С и 6П3С-Е.Усилитель был на ремонте,перематывал выходной транс.6П3С пощелкивали,но работали.При долговременном синусе начинали калится.Лампа 6L6GS имеет Ра мах 30Вт,Рg2 5Вт,Uа 500В,Ug2 450В,что отличается от 6П3С. В моих усилителях работают и 6П3С-Е и EL-34.С первыми мощность 100Вт, со вторыми немного больше.Измерения проводились В3-38.В3-57 использую для измерения фона.Формулой для рассчета мощности пользуюсь той же,благо высшее образование при союзе было бесплатное. Фото могу сбросить на мыло. С уважением, Александр. _________________________________________________________________________________________________________________________________________________________________________ grat Опубликовано: 29 января 2007 Анатолий Иосифович,коль Вы упоминули лампы 6П7С,то они использовались в некоторых модификациях УМ-50.Всего две штуки на выходе и 50Вт номинальной мощности. С уважением,Александр. ________________________________________________________________________________________________________________________________________________________________________________________ Гэгэн Опубликовано: 29 января 2007 grat писал: А спорить и не надо.В усилителе BASSMAN пробовал 6П3С и 6П3С-Е.Усилитель был на ремонте,перематывал выходной транс.6П3С пощелкивали,но работали.При долговременном синусе начинали калится.Лампа 6L6GS имеет Ра мах 30Вт,Рg2 5Вт,Uа 500В,Ug2 450В,что отличается от 6П3С. В моих усилителях работают и 6П3С-Е и EL-34.С первыми мощность 100Вт, со вторыми немного больше.Измерения проводились В3-38.В3-57 использую для измерения фона.Формулой для рассчета мощности пользуюсь той же,благо высшее образование при союзе было бесплатное. Фото могу сбросить на мыло. Вы упоминули лампы 6П7С,то они использовались в некоторых модификациях УМ-50.Всего две штуки на выходе и 50Вт номинальной мощности. С уважением, Александр. С превышением максимально допустимых напряжений. Аттач. Схема моих усилителей, напряжения указаны. 70Вт на синусе без клиппирования с лампами EL34 в выходном каскаде, при небольшом увеличении предельно допустимого напряжения (на 70В) на экранных сетках. 38 вт с лампами 6П3С-Е при увеличении предельно допустимых значений напряжения анода(на 80в) и экранной сетки(на 170В). При этом наблюдался нагрев экранной сетки. Приборы: Г3-118, В3-38, нагрузка: 7,8 Ом 100Вт. УМ-50, ТУ-50М, ТУ-100М, очень хорошо их знаю, были у нас в эксплуатации более 50шт, нужно тоже вспомнить, выходные лампы эксплуатировались с превышением максимально допустимых напряжений анода и экранной сетки, что приводило к преждевременному выходу их из строя. Ребята, разве я против, ради Бога, делайте, юзайто, но нужно помнить о максимально допустимых параметрах применяемых ламп, и о надёжности ваших усилителей. У меня есть схема РР на ЕЛ-34 100Вт, с питанием 1000В по анодам и 500 по экр. сеткам, могу запостить. _________________________________________________________________________________________________________________________________________________________________________ Tommy Опубликовано: 29 января 2007 Господа, тема вроде про трансы и о том, как начинающему их сделать ______________________________________________________________________________________________________________________________________________________________________________________ grat Опубликовано: 29 января 2007 Tommy, извиняюсь, что заставил Вас вступить.Последний пост.Все началось с 116 поста, в нем Кемаев задал вопрос по выходному трансу для 4х 6L6, но даташит привел для 6L6GS,а у них максимально допустимые режимы другие и мощность снимаемая больше.Возникли разногласия по Rаа, поэтому и дискутировали. Цитата Аттач. Схема моих усилителей, напряжения указаны. Вобще то- это BEAG. С уважением, Александр. _________________________________________________________________________________________________________________________________________________________________________ Гэгэн Опубликовано: 29 января 2007 Tommy писал: Господа, тема вроде про трансы и о том, как начинающему их сделать Сорри Паньству и модератору. Аттач, прошу скачать, читать, применять, хранить...В-) Есть ещё в доступном изложении, но 105кБ, сюда не войдёт... tr-v.djvuUnavailable 1taktOUTtrans.djvuUnavailable 2taktOUTtrans.djvuUnavailable _________________________________________________________________________________________________________________________________________________________________________ sergei Опубликовано: 29 января 2007 (изменено) Знакомая схема басового 60 ватного бига.(Он только назывался - БИГ 100, мощность усилков была 60Вт). Я играл на таком в Орфее, работая в Тат Гос филармонии в 1975-76 годах. Потому я брал гитарный усь, там хоть были галетники с 4-мя формантами, дополнительные тембры. Все равно, звук мне не нравился. До этого в 1974 году играл в группе Сюрприз на таком самопальном усилке. Тупо повторял схему наш оператор-электронщик. Звук такой же, неинтересный. Ответ на #126 Изменено 25 июля 2015 пользователем Гэгэн ________________________________________________________________________________________________________________________________________________________________________________________ Player Опубликовано: 29 января 2007 Расчет по файлам,предоставленных Гегеном Ra=5.6k, Rn=6,3 Om, fn=20Гц, Pn=5Вт, lc=28см, железо от тс-180, лампа гу-50 одна в триоде 400в, 0,1А КПД=0,9 Qc=8.5см^2 по файлу tr-v: n=0,03535, L=159*5.6/20=44.52Гн!!! , w1=5812 витков,при D=480, w2=205, не много ли для первички? по файлу 1taktOUTtrans L=130*5.6/20=36.4 Гн, qc=100^2*36.4/8000= 45.5 см^2!!!! , w1=2603 витка w2=106 витков, не большое ли сечение qc??? Я, может, уважаемые, туплю маленько, но что-то подсказывает мне, что что-то где-то не так, где-то ошибка кроется ______________________________________________________________________________________________________________________________________________________________________________________ nniikk Опубликовано: 29 января 2007 Я извиняюсь если встрял в чейто разговор у меня простой вопросик.Есть железо как на рисунке пластины Ш с зазором на центральном стержне как лучше собрать железо все пластины с одним зазором или (я видел так дросель был сделан)пакет пластин к примеру 5мм толщиной зазор в одном направлении потом прокладка из бумаги и пакет пластин 5мм с зазаром в противоположном направлении и т.д. ??????.BMPUnavailable 1 Quote
Ollleg Posted June 23, 2022 Author Posted June 23, 2022 Pavel Опубликовано: 30 января 2007 Гэгэн писал: Аттач, прошу скачать, читать, применять, хранить...В-) Анатолий Иосифович, в файле tr-v, в разделе "Трансформатор для однотактного лампового каскада", приведена формула: n=w2/w1=0,032*sqrt(Rн/(Ra*КПД)). Впервые встречаю в этой формуле коэффициент 0,032, до сих пор считал без него. Это не опечатка в статье? Если нет, то не могли бы Вы пояснить его суть. _________________________________________________________________________________________________________________________________________________________________________ Player Опубликовано: 30 января 2007 To Pavel Надо внимательнее читать статью, там Ra измеряется в килоомах, а Вы подставляли значение в омах. Коэффициент необходим для исправления этой разницы в единицах измерения.Результат при разных вариантах расчета получается почти одинаковым.На мой взгляд выходной трансформатор идеально точно не расчитает ни одна формула, надо мотать, мотать и мотать.А когда гору перемотаешь, придешь к истине, например 2000 витков первички - сайдет, 3000 - так себе, 4000 - уже лучше, 5000 - хорошо итд, но габариты железа будут расти в геометрической прогрессии, чтоб сопротивление было не большим. Я очень мало намотал трансформаторов, чтоб с уверенностью утверждать, но, думаю, доля правды в моих словах есть. Щас наверно парвут С уважением ____________________________________________________________________________________________________________________________________________________________ Вольдемар Опубликовано: 30 января 2007 Rlayer не бойтесь, не порвут. Но коэффициент 0,032 нужен, он повышает точность расчетов. Это как при стрельбе, поправка на ветер. ___________________________________________________________________________________________________________________________________________________________________________________ Tommy Опубликовано: 30 января 2007 Player писал: Я очень мало намотал трансформаторов, чтоб с уверенностью утверждать, но, думаю, доля правды в моих словах есть. Есть, точно Цитата А когда гору перемотаешь, придешь к истине, например 2000 витков первички - сайдет, 3000 - так себе, 4000 - уже лучше, 5000 - хорошо итд, На самом деле 5000 - это уже плохо... ______________________________________________________________________________________________________________________________________________________________________________________ Марк Фельдшер Опубликовано: 30 января 2007 Да чего заморачиваться-то... Считаете транс с КПД 0,95 допустим. Причем расчет нужен для омического первички и приведенного вторички... А при расчете коэффициента трансформации попросту умножить на КПД... Оно же все виртуальное...8 ом... 4 ома...это ж все импедансы - а они меняются в зависимости от частоты... Одни АС падают до 6 ом и поднимаются до 15, другие - тоже 8-ми омные - падают до 4-х и поднимаются до 30 ом... Считайте, как Ю.Макаров говорил - усредненка на 6 ом... А витки - Бурцев, чтоб он был здоров, писал: 3000 витков плюс-минус 200 ( плюс - на более "тонком" железе, минус - на толстом) Секционировать - 3-6-6-6-3 или 3-5-5-5-3. При правильно расчитанном диаметре провода эта раскладка подходит под практически любое стандартное железо. Если высота окна 14 мм - диаметр первички по меди - 0,22-0,23 16-18 - 0,26-0,3 20-22 мм - 0,32-0,35 22-25 - 0,37-0,42. 25-30 - 0,45-0,53. Это если грубо. Вторичка автоматом получтся - через к-во витков. Вторичку вовнутрь. И все. намотайте - и обретется первый этап счастья. Второй этап - это если научитесь играть с диаметрами проводов так, чтобы по полвторички поселить снаружи...(1/6 - 2/6-2/6-1/6, а первичку - тремя равными секциями вовнутрь. Полоса будет чуток ниже по верхам, зато бас.... и звук ровный и мягкий) Третий этап - когда научитесь мотать некоторые секции в противофазе (и соответственно коммутировать) Четвертый - это когда расчет с точностью до десяток позволит варьировать толщину прокладок с нарастанием... Пятый - использование нестандартного, спецом для вас вырубленного или намотанного железа. Ну и т.д. _________________________________________________________________________________________________________________________________________________________________________ monkeypaw Опубликовано: 31 января 2007 доделал наконец моталку и намотал наконец первый свой трансформатор. убил на процедуру выходные и еще пару вечеров. получился следующий девайс железо шлм 10см2 (чистого гдето наверное 9) от осм-0.1 окно приблизительно 43X14мм. первичка 2800 витков 0,25 в 20 слоях (140 витков на слой) секции 4+6+6+4 между ними три секции вторички проводом где-то 0,58 (измерял только по лаку - 0,63-0,64) по 134 витка двумя слоями. сделал отводы на 80 витке для 6 ом на 100 для 8 ом все 134 витка для 12 ом помучился с отводами но решил, что лучше будет вторички просто параллелить вместо последовательно-параллельных комбинаций (кстати, подскажите плз специалисты, концептуально ли правильное это решение ?) прокладки межслоевые - калька ламинированная 0,04 мм межсекционные от 0,2 в начале до 0,3 во внешних слоях принтерной бумагой. сделал на всякий случай переворот четных секций по рекомендациям марка. кстати, марк, большое спасибо за пространный ответ по коммутации обмоток. без него получилась бы у меня кривуля ../../../../uploads/emoticons/wink1.gif.38e81d83b92254fa8168374faa202b66.gif но вот в результате получилось то, что трансформатор то работает конечно, но по звуку я не могу отличить его от твз1-9. может и есть что-то, но похоже что на уровне самоубеждений. сделал даже тумблер для коммутаций, щелкаешь, а оно как раньше играло так и играет ../../../../uploads/emoticons/wink1.gif.38e81d83b92254fa8168374faa202b66.gif причем, смена толщины зазора от технологического до визитной карточки + пара слове кальки тоже не дает ощутимого результата! отсюда возникают вопросы - то ли трансформатор плох (нуне знаю, реально ли оценить по описанию, что у меня вышло). - то ли твз1-9 настолько хорош. по звуку мне и твз, вобщем, нравится, но тут проблема в невозможности с чем-либо сравнить. кстати дополнительная секция вторички на твз1-9 для одного из каналов также не принесла ощутимых результатов. на слух каналы играют приблизительно одинаково. чтобы у меня сильно частотка по слуху порезана была - точно не скажу, не проверялся, но часто бывало так, что меня разражал свист строчников мониторов и телевизоров, когда никто в комнате его не воспринимал даже. - в тракте слабые звенья. пока грешу на акустику. слушаю кеф кода8. это полочники, с низами у них очень слабо, при герцах 30-35 диффузор хоть и колбасит, из фазоинвертора сквозит вовсю, но звука нету. выше чтото есть, но слабо и то возможно просто интермоды какието... может и нет смысла пытаться выслушивать разницу на такой акустике? - слабые моменты в самом усилителе. усилитель манаковский 6п43п. под подозрением межкаскадная емкость в 0.1 мкф (пока не перепаивал но просто подтыкание дополнительных большой разницы не делает), дросселя от теликов др2113(вроде так, точно не помню тип) и слабый небольшой питающий тор на 140ма максимального тока. еще, конечно, можно подумать над смещением выходного каскада, которое пока автомат и на обычном самсунговском электролите с шунтом мкт от "ero". собственно вот, проблема моя в некотором замешательстве и непонимании куда стоит двигаться дальше и что пробовать. подразумевались хотя бы некоторые улучшения, но их, вроде, не видно. ;( думаю, неплохой идеей было бы замерить более или менее объективные параметры, например ачх. в принципе, имеются генератор зч (не знаю рабочий ли), осциллограф (обычный тестер, думаю не подойдет). ну и компьютер. можно ли где-нибудь поглядеть методику снятия ачх? и стоит ли ее снимать с реальной нагрузкой в виде динамика или просто эквивалентом в виде сопротивления? какие еще измерения можно сделать на трансе, кроме ачх с моими приборами? вобщем, сорри за такой пространный сумбур, но это отражение моего текущего состояния... спасибо, если кто ответит. ________________________________________________________________________________________________________________________________________________________________________________________ oleg_s Опубликовано: 31 января 2007 Потестить можно без АЧХ - подаем синус и осцилоскопом смотрим когда кривой (при каком начальном токе вых лампы, частоте и напруге - на выход зеленый проволочный резак) и как квадраты пропускает тоже показатель Должно быть лучше например у меня от ОСМ.016 явно баса больше и верха потверже стали. Ожидаешь, что ну вот ща как даст ан нет(я как-то плакался во флейме) - улучшения в тонких нюансах, сразу не сильно заметных, по крайней мере у меня так было, и часто субьективно старый вариант может больше нравится у меня так до сих пор И вообще у меня ощущение, что транс уровня ТВЗ1-9 маскирует недостатки всего тракта, пропуская среднюю полосу в правильном виде _______________________________________________________________________________________________________________________________________________________________________________________ Гэгэн Опубликовано: 1 февраля 2007 monkeypaw писал: доделал наконец моталку и намотал наконец первый свой трансформатор. собственно вот, проблема моя в некотором замешательстве и непонимании куда стоит двигаться дальше и что пробовать. подразумевались хотя бы некоторые улучшения, но их, вроде, не видно. ;( думаю, неплохой идеей было бы замерить более или менее объективные параметры, например ачх. в принципе, имеются генератор зч (не знаю рабочий ли), осциллограф (обычный тестер, думаю не подойдет). ну и компьютер. можно ли где-нибудь поглядеть методику снятия ачх? и стоит ли ее снимать с реальной нагрузкой в виде динамика или просто эквивалентом в виде сопротивления? какие еще измерения можно сделать на трансе, кроме ачх с моими приборами? Выходные трансформаторы следует проварить, чтобы избежать дребезга витков в обмотках и магнитострикции пластин сердечника, после этого измерить и отслушивать. Перед "послушанием" желательно "прогреть", я грею сутки белым шумом с ФМ-приёмника, не настроенного на станцию на громкости 2/3 от полной усилитель нагружен на номинальную активную нагрузку. Если есть генератор-хорошо, усилитель нагрузить на номинальную активную нагрузку и снять АЧХ на 1/4 выходной мощности, 1/2 и полной. Если есть у осциллографа калибратор 1кГц, можно посмотреть, как усилитель пропускает меандр, завалы и выбросы на фронтах. Можно ещё измерить выходную мощность. Удачи! _________________________________________________________________________________________________________________________________________________________________________ monkeypaw Опубликовано: 1 февраля 2007 спасибо за ответы, но вот не получится теперь померять, погорел вчера транс. ;( хотя методика, думаю пригодится для следующих образцов. так что, по любому я так понял что не стоит делать тумблер который переключает одновременно вторичку и первичку. лучше делать это по очереди. похоже, пошел какойто переходный высоковольтный процесс или резонанс без нагрузки на вторичке. проскочила искра между первичкой и заземленной вторичкой и по угольку от искры пошла дуга, которая при каждом последующем включении выжигала все большее пятно лака и бумаги на соседних слоях первички и вторички. провод во вторичке был бу (хотя с лак вроде в отличном состоянии), но это уж какой удалось достать... опять же, если бы я не поленился фторопласта слой дать в межсекционной изоляции, то возможно, подобного бы и не произошло. короче, люди, не повторяйте моих ошибок и не балуйтесь с тумблерами и изолируйте хорошо секции. _______________________________________________________________________________________________________________________________________________________________________________________ EduardR Опубликовано: 1 февраля 2007 Да, печальная история... Из-за самоиндукции это и происходит(рост напряжения вплоть до пробоя изоляции). Такое может случиться и с качественными проводами... Никогда не включайте однотакт без нагрузки. Внутри усилителя прямо на выходных клемах на АС надо цеплять нагрузочный резистор ом на 50-100 примерно. Это предотвратит выход из строя трансформатора при случайном или не случайном отсутствии нагрузки. 1 Quote
Ollleg Posted June 23, 2022 Author Posted June 23, 2022 Гэгэн Опубликовано: 1 февраля 2007 monkeypaw писал: спасибо за ответы, но вот не получится теперь померять, погорел вчера транс. ;( хотя методика, думаю пригодится для следующих образцов. так что, по любому люди, не повторяйте моих ошибок и не балуйтесь с тумблерами и изолируйте хорошо секции. Не горюй, новый намотаешь. Глаза боятся, руки делают. в-) Верно, включать а тем более - переключать без нагрузки во время работы крайне не рекомендуется. Ранее в инструкциях крупными буквами было прописано "ЗАПРЕЩАЕТСЯ ВКЛЮЧАТЬ БЕЗ НАГРУЗКИ" И ещё - скан с оригинала.(аттач) можно скачать, распечатать и приклеить на усилитель. _____________________________________________________________________________________________________________________________________________________________ Вольдемар Опубликовано: 1 февраля 2007 Казнить нельзя помиловать. Предложение не согласовано. Анатолий, не хватает одной запятой. Если ее поставить после слова ,,анод", сами понимаете что будет __________________________________________________________________________________________________________________________________________________________________________________ Гэгэн Опубликовано: 1 февраля 2007 Вольдемар писал: Казнить нельзя помиловать. Предложение не согласовано. Анатолий, не хватает одной запятой. Если ее поставить после слова ,,анод", сами понимаете что будет Не ко мне, к министру обороны маршалу Гречко, если такого помните...В-) Табличка с радиорелейной станции Р-404, станция былы военной когда-то. _______________________________________________________________________________________________________________________________________________________________________________________ Василий Кемаев Опубликовано: 14 февраля 2007 Интересует, надо ли как-то заделывать зазоры в сердечнике выходного двухтактного трансформатора? Тр-р на ШЛ32Х50, зазоры поряка 0.3-0.5мм неровные. _______________________________________________________________________________________________________________________________________________________________________________________ Гэгэн Опубликовано: 14 февраля 2007 Василий Кемаев писал: Интересует, надо ли как-то заделывать зазоры в сердечнике выходного двухтактного трансформатора? Тр-р на ШЛ32Х50, зазоры поряка 0.3-0.5мм неровные. Да, уж... Размалывать феррит тебе нечем, есть карбонильные сердечники, растолочь в порошок, смешать с БФ-2, нанести при сборке на торцы сердечника, стянуть, сушить не менее суток. Хоть что-то... ________________________________________________________________________________________________________________________________________________________________________________________ Марк Фельдшер Опубликовано: 14 февраля 2007 А прошлифовать? Нежно, с большим количеством эмульсии, на малой подаче? ________________________________________________________________________________________________________________________________________________________________________ Tommy Опубликовано: 14 февраля 2007 Цитата А прошлифовать? Нежно, с большим количеством эмульсии, на малой подаче? 99% что распушит _______________________________________________________________________________________________________________________________________________________________________ Гэгэн Опубликовано: 14 февраля 2007 Марк Фельдшер писал: А прошлифовать? Нежно, с большим количеством эмульсии, на малой подаче? Уравнение с тремя неизвестными...В-) При наличии плоскошлифовального станка, классного шлифовщика, стяжек торцев сердечника. Шлифовка вдоль пластин. ________________________________________________________________________________________________________________________________________________________________________ Василий Кемаев Опубликовано: 14 февраля 2007 Спасибо! А где карбонильные сердечники применяются (чтоб знать что толочь)? ______________________________________________________________________________________________________________________________________________________________________________________ Гэгэн Опубликовано: 14 февраля 2007 Василий Кемаев писал: Спасибо! А где карбонильные сердечники применяются (чтоб знать что толочь)? В старых приёмниках броневые и стержневые с резьбой, броневые большего размера в генераторах стирания и подмагничивания старых магнитофонов, в аппаратуре уплотнения ЛАЗ, в радиорелейных станциях... Были ещё сердечники из альсифера, но они боле редки. Книга "Материалы в радиоэлектронике" на http://sergeev21.narod.ru Сергеева в разделе "Теория". 1 Quote
Ollleg Posted June 23, 2022 Author Posted June 23, 2022 Марк Фельдшер Опубликовано: 14 февраля 2007 Гэгэн писал: Уравнение с тремя неизвестными...В-) При наличии плоскошлифовального станка, классного шлифовщика, стяжек торцев сердечника. Шлифовка вдоль пластин. Предлагаю ноу- хау (модераторов прошу не нервничать). Берем стакан или коробочку - неважно что, бросовое, лишь бы влезла половинка нашей буквы О. Желательно с толстым железным дном. Чтоб магнитилось. Или если квадратная - в тиски ее... Разводим гипс или алебастр ( что в принципе, одно и то же). Засовываем половинку сердечника в коробочку так, чтобы наружу торчал милиметр интересующей нас плоскости. Заливаем алебастром и оставляем на ночь застыть. Потом шлифуем - вдоль пластин, естественно, на очень малой подаче, на плоскошлифовальном, с эмульсией. Потом выбиваем из коробочки, легким ударом раскалываем алебастр - получам идеально отшлифованную половинку. Занавес. На реальном производстве я бы взял стальную плиту, смонтировал бы на ней 4 стенки и на том же шлифовальном уже в залитом, но еще жидком состоянии по индикатору выставил бы плоскость. _________________________________________________________________________________________________________________________________________________________________________ EduardR Опубликовано: 16 февраля 2007 Чем столько гемора с помоечным железом, так может лучше еще раз за ним на помойку сходить? А это оставить для однотакта на какой нибудь лампе низкоомной типа 6С19(41,33) - там все равно зазор большой довольно нужен. ______________________________________________________________________________________________________________________________________________________________________________________ Василий Кемаев Опубликовано: 17 февраля 2007 Eduard Rusanov писал: А это оставить для однотакта на какой нибудь лампе низкоомной типа 6С19(41,33) - там все равно зазор большой довольно нужен. Я вряд ли буду когда-нибудь делать однотакт, особенно на триоде А железо не на помойке нашёл, отдал 300р за него, это дешевле, чем ОСМ, и ОСМ ещё сматывать надо. Нашёл карбонильные сердечники, растолок. А может всё-таки оставить небольшие зазоры - вроде тут на форуме кто-то говорил, что для PP трансформаторов оно тоже несколько пользительно? _____________________________________________________________________________________________________________________________________________________________________________________ Гэгэн Опубликовано: 18 февраля 2007 Василий Кемаев писал: Нашёл карбонильные сердечники, растолок. А может всё-таки оставить небольшие зазоры - вроде тут на форуме кто-то говорил, что для PP трансформаторов оно тоже несколько пользительно? ОБС. Магнитная проницаемость карбонильного железа ниже проницаемости трансформаторной стали, При применении в его качестве склеивающей пасты потери в зазоре уменьшатся, но не совсем не исчезнут. Ссылку на книгу "Материалы в радиолектронике" я здесь приводил. Неплохо было бы прочитать эту книгу, чтобы хоть немного ориентироваться. _____________________________________________________________________________________________________________________________________________________________________ illarionovsp Опубликовано: 19 марта 2007 Приветствую, Коллеги. #171 очень правильно. Проницаемость карбонильного железа слишком мала, так что ждать особых результатов не приходится. А вот если есть опыт слесарных работ, то можно поступить так. Трансформатор ТС200 (ПЛ) сильно гудит, ток х.х. огромный. Разобрал, увидел что половинки разошлись. Думаю, все равно на выброс. Взял кусок берёзы, обработал, вставил в середину сердечника, снаружи сжал струбциной (не сильно). Есть у меня кусок бронебойного стекла. Прикладывваю к сердечнику и пилю напильником, потом надфилем, потом шкуркой пока не будет плоскости с неровностью менее 0,1 мм. Потом, естественно, вторую половину. Склеил клеем БФ для металлов. Включил. Гудения нет, ток х.х. в норме. Три года трансформатор отработал, всё в порядке. О зазоре в PP. Известно, что ограничение по низким частотам наступает по индукции насыщения, а потом уже по индуктивности. Особо продвинутые используют зазор. Тогда насыщение наступает на более низких частотах, а индуктивность становится меньше. т.е. эти два параметра выравниваются, результирующая полоса расширяется. На практике с зазором достаточно сложно, поэтому его применяют очень редко. ______________________________________________________________________________________________________________________________________________________________________________________ Марк Фельдшер Опубликовано: 19 марта 2007 Это типа приспособления, которое у старых слесарей было? линейки две, соединены штифтами, по скользящей, но штифты сидят без зазора. В одной намертво запрессованы, вторая линейка подвижна - имеет свободу хода на длину штифта. На верхние плоскости линеек - припаяны твердосплавные пластины рядочком и в сборе отшлифованы. Зажимается деталь между линейками, все вместе - в тиски и "пилите, Шура, пилите" - напильник по твердому сплаву елозит, а все лишнее, что над плоскостью, спиливается ... _______________________________________________________________________________________________________________________________________________________________________ illarionovsp Опубликовано: 20 марта 2007 Я и есть тот самый старый слесарь (он же старый радиоэлектронщик), правда поневоле. Не хочет молодёжь напильником махать. По существу. Две пластины это хорошо для обработки листовых материалов. У нас поверхность. Вставляем вовнутрь болванку, снаружи пластины, а пилить чем? Я не видел плоского напильника, они все загнутые. С одной стороны напильником пилить будешь будет вогнутая поверхность, с другой - выпуклая. Поэтому и приходится пользоваться эталонной поверхностью. ________________________________________________________________________________________________________________________________________________________________________ Марк Фельдшер Опубликовано: 20 марта 2007 А если пришабрить? Шабровку нынче тоже мало кто помнит... _________________________________________________________________________________________________________________________________________________________________________ illarionovsp Опубликовано: 20 марта 2007 Отчего же, можно и пришабрить. Только в моём случае зазор был в полмиллиметра. Напильником как то сподручнее. Раз уж мы с вами разговорились, тогда об излучении поля обмоток трансформатора. Термин неудачный, напоминает антенну. Чтобы на 20 кГц что то излучить, размер антенны должен быть этак километров в 7. Лучше говорить рассеять. На то она и индуктивность рассеяния. ________________________________________________________________________________________________________________________________________________________________________ illarionovsp Опубликовано: 20 марта 2007 Для Tommy. Откуда такие цифры по коэффициенту заполнения окна по меди. Около любой щёчки есть мёртвая зона, т.е. место где витков быть не может. На то две причины. Чтоды витки не западали, межслойная изоляция имеет вид лотка. Толщина слоя 0,3 мм. Высота боковых стенок изоляции 1,5 мм. У стенки накапливается до 4 ... 5 слоёв изоляции. Во вторых. Бумагу согнуть под 90 град. нельзя, всегда будет радиус загиба. Он тоже мешает располагать витки вплотную к щёчке. При тщательной намотке мертвая зона составляет 0,7 ... 1 мм с одной стороны, а не очень тщательной? Вот откуда 6 ... 10 % уменьшения коэффициента заполнения окна по меди. У меня, коллеги, вопрос. Если КЗМ уменьшится на 10 %, насколько уменьшится КПД трансформатора? 1 Quote
Ollleg Posted June 23, 2022 Author Posted June 23, 2022 Tommy Опубликовано: 20 марта 2007 illarionovsp Хм... А почему вопрос ко мне? Я, вроде, про КЗМ нигде не писал _________________________________________________________________________________________________________________________________________________________________________ Mult Опубликовано: 31 марта 2007 Выходной транс для ГМ 70 Тефлон достать проблематично. Есть несколько кв.м. лакоткани 0.1 мм. 1. Возможна ли замена, в межсекционной эзоляции, тефлона на лакоткань при пакете 0.1 бумага 0.1 лакоткань 0.1 бумага? 2. Необходимо ли покрывать каждый слой катушки трансформаторным лаком, или лучше после намотки пропитать катушку целиком? Нужен ли лак??? Или можно обойтись без него. ____________________________________________________________________________________________________________________________________________________________________ U.L.F. Опубликовано: 31 марта 2007 1. Если есть лакоткань, то можно и вообще без бумаги обойтись. 2. Покрывать каждый слой лаком конечно можно. Здесь есть определённое количество ЗА и ПРОТИВ относительно целесообразности такой пропитки. Моё мнение, что пропитывать послойно( в домашних условиях) надо. Пропитывать намотанную катушку целиком , без вакуумной камеры, нет смысла... это будет не пропитка , а обливка( внутрь протечёт очень мало). При тщательной, плотной намотке можно вполне обходиться и без лака. ____________________________________________________________________________________________________________________________________________________________________________________ Гэгэн Опубликовано: 31 марта 2007 Mult писал: Выходной транс для ГМ 70 Тефлон достать проблематично. Есть несколько кв.м. лакоткани 0.1 мм. 1. Возможна ли замена, в межсекционной эзоляции, тефлона на лакоткань при пакете 0.1 бумага 0.1 лакоткань 0.1 бумага? 2. Необходимо ли покрывать каждый слой катушки трансформаторным лаком, или лучше после намотки пропитать катушку целиком? Нужен ли лак??? Или можно обойтись без него. Возможна, с бумагой и без неё. Что есть "трансформаторный лак"? На заводах пропитывают бакелитовым лаком с последующей сушкой при 100градусах, или делается вакумная пропитка компаундом. В домашних условиях промазывают послойно БФ, или после намотки варят в олифе с последующей сушкой в духовке при 90-100градусах, или варят в воске-парафине, что намного проще. Послойное промазывание нитролаком при намотке крайне нежелательно, поскольку он горюч. Дело в том, что без пропитки у трансформаторов под нагрузкой наблюдается дребезг витков обмоток и магнитострикция железа. В результате этих явлений возникает несколько паразитных резонансов, ухудшающие работу трансформатора и звучание усилителя в целом. Поэтому, для устранения этих резонансов трансформаторы пропитывают компаундом, лаком, специальными пропитками из парафина, церезина, воска. Иногда делают пропитку битумом. После пропики трансформаторы значительно улучшают механические и электрические параметры. _______________________________________________________________________________________________________________________________________________________________________ U.L.F. Опубликовано: 31 марта 2007 Цитата В домашних условиях промазывают послойно БФ... Ээээх где ж его взять сейчас , этот БФ? Ведь нужен "спиртовой" БФ2(БФ6), а то что сейчас продают в тюбиках снадписями БФ или БФ19, к настоящему БФ не имеет никакого отношения. Именно по причине редкого появления в продаже БФ2, сам перешёл на цапонлак(нитро). _____________________________________________________________________________________________________________________________________________________________________ Гэгэн Опубликовано: 31 марта 2007 U.L.F. писал: Ээээх где ж его взять сейчас , этот БФ? Ведь нужен "спиртовой" БФ2(БФ6), а то что сейчас продают в тюбиках снадписями БФ или БФ19, к настоящему БФ не имеет никакого отношения. Именно по причине редкого появления в продаже БФ2, сам перешёл на цапонлак(нитро). искренне сочувствую. У меня нет проблемы, поскольку есть бакелитовый лак(спиртовой), выходные трасформаторы варю в смеси парафин-воск церезин. _______________________________________________________________________________________________________________________________________________________________________ Mult Опубликовано: 31 марта 2007 Гэгэн писал: Возможна, с бумагой и без неё. Что есть "трансформаторный лак"? На заводах пропитывают бакелитовым лаком с последующей сушкой при 100градусах, или делается вакумная пропитка компаундом. Мне достали с завода ("Киев прибор", кажется) грамм эдак 200, про него знаю: что нужно после намотке 2 часа в Эл. печи сушить при температуре 90 град.цельсия!!! Мой первый транс (ОСМ 0.4) сох на батарее ~ две недели. При высыхании становится Очень твердым. Наверное, это тот самый бакелитовый ЛАК. ЗЫ. Спиртом не пахнет. Запах незнаком и не похож на известные мне растворители. Имееет темнокоричневый цвет Запах напоминает, какуюто органику (субъективно) Запах не "давит" на голову Скажите, КАК его зовут? (с) ________________________________________________________________________________________________________________________________________________________________________ Лапыч Опубликовано: 31 марта 2007 Mult писал: Скажите, КАК его зовут? (с) Ски*****? Oops... Форум счел название неприличным... Забавно. _______________________________________________________________________________________________________________________________________________________________________ Ал.Д. Опубликовано: 31 марта 2007 Другой забавный пример н****ансный в смысле не балансный. Надо бы такие штуки - в Перлы. ________________________________________________________________________________________________________________________________________________________________________________________ JAS Опубликовано: 31 марта 2007 Специально для пропитки обмоток при изготовлении или ремонте электродвигателей и трансформаторов в электроцехах или мастерских используется лак МЛ92, там его и можно бутылку за бутылку! Сохнет он при большой температуре (120 градусов - 30 мин), становится очень прочным. Можно наносить кисточкой послойно, он довольно вязкий, как жидкий мед, по цвету тоже похож на тёмный мёд и липкий! После пропитки и сушки трансы выглядят ну очень! Раньше так делали ОСМ - на них ещё наплывы оставались на сердечниках и мешают разбирать их - крепко держат! 1 Quote
Ollleg Posted June 23, 2022 Author Posted June 23, 2022 Mult Опубликовано: 31 марта 2007 JAS писал: Специально для пропитки обмоток при изготовлении или ремонте электродвигателей и трансформаторов в электроцехах или мастерских используется лак МЛ92, там его и можно бутылку за бутылку! Сохнет он при большой температуре (120 градусов - 30 мин), становится очень прочным. Можно наносить кисточкой послойно, он довольно вязкий, как жидкий мед, по цвету тоже похож на тёмный мёд и липкий! После пропитки и сушки трансы выглядят ну очень! Раньше так делали ОСМ - на них ещё наплывы оставались на сердечниках и мешают разбирать их - крепко держат! ДА, он самый, это наиболее точное описание. Первый транс так и мотал, каждый слой кисточкой. Отмыть руки ОЧЕНЬ СЛОЖНО. ________________________________________________________________________________________________________________________________________________________________________ Tommy Опубликовано: 31 марта 2007 Лапыч писал: Ски*****? Oops... Форум счел название неприличным... Забавно. Вы имели в виду скипидaр? _____________________________________________________________________________________________________________________________________________________________________ Cooler_cr Опубликовано: 31 марта 2007 Задача : Есть ОСМ1-0,063У3 и SE 6П6С примерно 2Вт. По мощности транс должен подходить 20*2 ______________________________________________________________________________________________________________________________________________________________________ Лапыч Опубликовано: 2 апреля 2007 Tommy писал: Вы имели в виду скипидaр? Ага. _______________________________________________________________________________________________________________________________________________________________________ illarionovsp Опубликовано: 2 апреля 2007 Есть любители пропитки, есть враги. У тех и других железные аргументы. Где то на нашем форуме это обсуждалось. Вот электрические двигатели пропитывать надо обязательно, а то обмотку из секций вырвет. В трансформаторах всё проще. Я не пропитываю, натягиваю провод лишь бы не повредить изоляцию. Обмотка трансформатора становится как сталь. В сомнении, что пропитка влияет на магнитострикцию. По моему, это свойство сплава и лак тут не причём. ____________________________________________________________________________________________________________________________________________________________________________________ monkeypaw Опубликовано: 2 апреля 2007 помню, где-то Шалин писал что нельзя провод слишком натягивать. _____________________________________________________________________________________________________________________________________________________________________________________ Гэгэн Опубликовано: 2 апреля 2007 illarionovsp писал: В сомнении, что пропитка влияет на магнитострикцию. По моему, это свойство сплава и лак тут не причём. Стоит сравнить на слух пропитанный и непропитанный SE трансформатор при работе на активную нагрузку, чтобы звук из АС не забивал "звучание" пластин при большом уровне сигнала. Также сравнить форму выходного сигнала при максимальном уровне НЧ, особенно у выходных SE трансформаторов из Ш-железа. _________________________________________________________________________________________________________________________________________________________________________ Гэгэн Опубликовано: 2 апреля 2007 Cooler_cr писал: Задача : Есть ОСМ1-0,063У3 и SE 6П6С примерно 2Вт. По мощности транс должен подходить 20*2 Аттач. Внутреннее сопротивление 6П3С в триодном режиме около 1,5к. Внутреннее сопротивление 6П6С в триоде порядка 2,5к. Удачи! Что непонятно в емейл, адрес в подписи. 1taktOUTtrans.djvuUnavailable 2taktOUTtrans.djvuUnavailable ____________________________________________________________________________________________________________________________________________________________________________________ illarionovsp Опубликовано: 3 апреля 2007 Уважаемый А.И. Может мы о разных вещах говорим? Я сам эаливаю церезином отверстия в силовых трансформаторах ТС180/ТС200. Только гудят трансформаторы не из-за магнитострикции, а из-за неудачной конструкции элементов крепления. ________________________________________________________________________________________________________________________________________________________________________________________ Tommy Опубликовано: 3 апреля 2007 illarionovsp писал: Уважаемый А.И. Может мы о разных вещах говорим? Конечно о разных, магнитострикция и гудение - разные вещи 1 Quote
Ollleg Posted June 23, 2022 Author Posted June 23, 2022 Гэгэн Опубликовано: 4 апреля 2007 illarionovsp писал: Уважаемый А.И. Может мы о разных вещах говорим? Я сам эаливаю церезином отверстия в силовых трансформаторах ТС180/ТС200. Только гудят трансформаторы не из-за магнитострикции, а из-за неудачной конструкции элементов крепления. Магнитострикция - изменение размеров или формы магнитных материалов под воздействием магнитного поля. Так в Ш-сердечнике, стянутом недостаточно, изменяется зазор между пластинами, и если имеется зазор между Ш и I пластинами он изменяется тоже. Также зазор между пластинами и обечайкой, потому, что стянуть в домашних условиях весьма проблематично. Это мы можем наблюдать при перемотке и сборке ТСШ-170, и силовых выходных трансформаторов трансляционных усилителей УМ-50, ТУ-50М, ТУ-100М, выходных ТУ-100БУ4.2. Уменьшается при пропитке и варке таких трансформаторов. В трансформаторах с ленточным сердечником зазор между пластинами практически отсутствует, магнитострикция только в зазоре между половинами сердечника и в элементах крепления, как правильно замечено, от плохой сборки. Также иногда наблюдается неплотное закрепление катушки на сердечнике. ТС-180, ТС-270 имеют изменение формы стягивающих пластин под действием магнитного поля, отчего возникает "гул", также от неплотного закрепления катушек на стержне. Для устранения нужно разобрать трансформатор, на внутренние поверхности стягивающих пластин наклеить тонкий картон(можно от открытки) и вновь собрать трансформатор. Также закрепить каркасы на стержне деревянными клинышками. После этого в домашних условиях сварить трансформатор в воске-парафине. У меня ТС-180 после этих процедур становятся "немыми". Игорь Бутин варил силовики в олифе, потом сушил пару суток(субботу-воскресенье) в духовке при температуре 100градусов. Жена уходила к маме. В-) З.Ы. Забыл написать, что стягивающие пластины в ТС-180, ТС-270 после наклейки на них тонкого картона с одной стороны, вставляются картоном к сердечнику. _______________________________________________________________________________________________________________________________________________________________________ VladJar Опубликовано: 4 апреля 2007 Привет всем, возможно я не в тот топик пишу, ну тогда уж извините и простите. У меня беда, в электронике хорошо разбираюсь, но вот рассчитывать выходные трансформаторы категорически не умею. Что и хочу попросить у вас. Дело в том что я решил собрать ламповый усилитель, работаю со звуком и очень хотелось бы смастерить такой. Что имеется: лампы 6П14П много штук 20 наверно, так же есть 6П43П, естественно 6Н2П, 6Н1П. Ну сам усилитель я собрал, использовал 6Н1П и 6П14П на выходе, стандартная однотактная схема. Проблема, купил два одинаковых трансформатора внушительного размера, в качестве выходных трансформаторов. Силовой трансформатор есть. Задача нужно рассчитать количество витков первичной и вторичной обмоток выходного трансформатора. Намотать смогу, есть и станок для намотки со счетчиком. Режим лампы триодный, схему взял из книги. Фото, и размеры трансформатора прилагаются. Буду очень благодарен за помощь. http://ritronix.narod.ru/PictureOfTransf.jpg http://ritronix.narod.ru/PictureOfLamps.jpg _______________________________________________________________________________________________________________________________________________________________________ illarionovsp Опубликовано: 4 апреля 2007 По технологии. Я обмотки трансформаторов не пропитываю по разным причинам. Скорее всего от лени и неверия. Не верю я, что без вакуума можно обмотки пропитать. А вот снаружи и можно и нужно. Делаю так. Замыкаю все вторичные накоротко. На первичную от ЛАТРа подаю 30 - 40 В. Далее бумагой затыкаю снизу все щели. Через час на трансформатор начинаю накладывать церезин. Он плавится и заполняет всё пространство внутри каркаса. Выключить, ждать полдня. Процесс окончен. ______________________________________________________________________________________________________________________________________________________________________________________ _АР_ Опубликовано: 4 апреля 2007 Такие ситуации обычно разруливает "Цыкин Г.С., "Трансформаторы низкой частоты". Если разобраться, а это главное, в вопросе, то Вы сможете даже на глаз определить пригодность размеров и толщину железа к итерации. Вникание в вопрос занимает годы. ____________________________________________________________________________________________________________________________________________________________________________________ ua1ong Опубликовано: 4 апреля 2007 Посмотри прогу, Роджер написал. В разделе D.I.Y. ___________________________________________________________________________________________________________________________________________________________________________________ U.L.F. Опубликовано: 4 апреля 2007 VladJar писал: ... http://ritronix.narod.ru/PictureOfTransf.jpg ...QUOTE] Приведёное на данном фото железо, от китайских силовичков, практически непригодно для звука... оно не имеет оксидного покрытия, пластины имеют между собой 100% электрический контакт ( мож у Вас , конечно и другое... но на вид это именно то). Толщина пластин 0,5мм. Лучше намотать на железе от телевизионных ТВК или найти ТВЗ 1-9. _____________________________________________________________________________________________________________________________________________________________________ lintech Опубликовано: 4 апреля 2007 Что то трансы на фото по размера близки к ТВЗ1-9, не ппроще ли купить ТВЗ1-9 готовые, чем мотать на таком железе ? Или поищите железяку побольше. P.S. 2U.L.F. видать одновременно начали отвечать в топике ________________________________________________________________________________________________________________________________________________________________________________________ ua1ong Опубликовано: 4 апреля 2007 Shauliai, город телеков _________________________________________________________________________________________________________________________________________________________________________ shrets Опубликовано: 4 апреля 2007 Народ ПОМАГИТЕ решил собрать усилок на лампах на выходе стоят 1п14п также нашел транс вот что на нём начертано ТВ-ЗШ N1=3000 ПЭВ-1- 0,0125 N2=91ПЭВ-1- 0,500 L1=9Г мин как его переделать под звуковой для моих ламп ______________________________________________________________________________________________________________________________________________________________________ monkeypaw Опубликовано: 4 апреля 2007 shrets чота и лампы у вас весьма раритетные и трансформатор сюрреалистичный . наверное все-таки 6п14п и первичка у трансформатора проводом 0,125 намотана. или даже 0,12..0,15. если так, то ничего с трансформатором делать не нужно, он и так звуковой и в принципе к лампе подходит. первичку подключить к лампе, вторичку к динамику, и можно слушать. 1 Quote

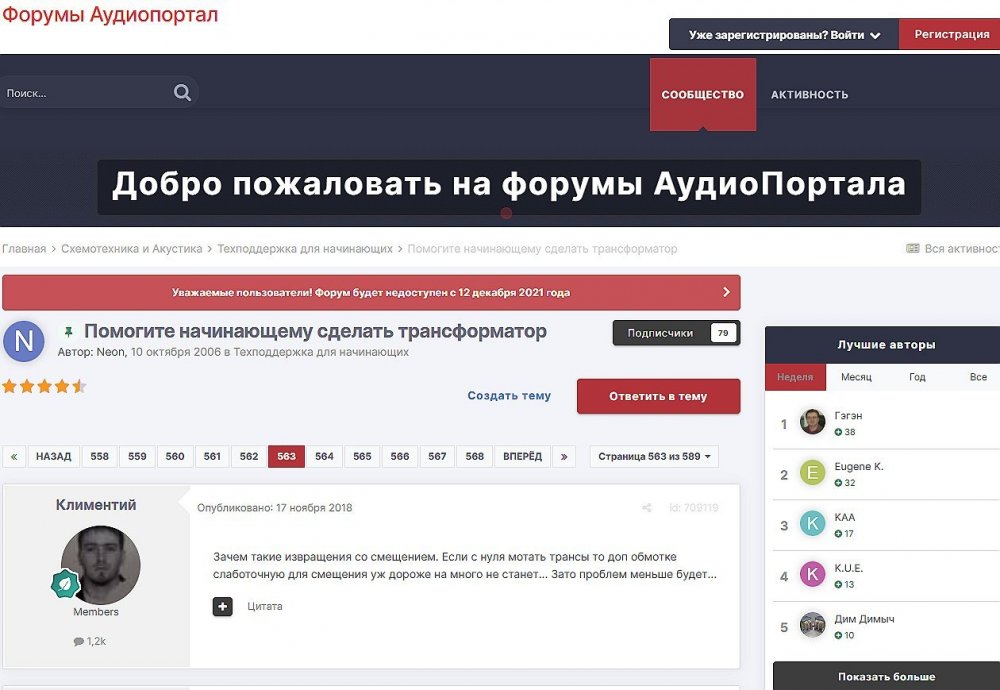

Ollleg Posted June 23, 2022 Author Posted June 23, 2022 Продолжение темы: https://audioportal.su/threads/pomogite-nachinajuschemu-sdelat-transformator.4265/page-11 ______________________________________________________________________________________________________ продолжение от 17 ноября 2018г : Гэгэн Опубликовано: 17 ноября 2018 (изменено) Зачем - затем, будет - не будет...В-) Судя по коммутации вторички и маркировке проводов выходного трансформатора - "Хаммонд" 1650Р, и силовой взят из серии "Хаммонд", отсюда и схемотехника. Нет времени рассматривать силовую серию "Хаммонд", чтобы определить марку транса. Изменено 17 ноября 2018 пользователем Гэгэн Гэгэн Опубликовано: 19 ноября 2018 Силовой трансформатор Hammond P-T278X. https://www.amplifiedparts.com/sites/default/files/associated_files/p-t278x.pdf SRPP Опубликовано: 24 ноября 2018 Гэгэн писал: Силовой трансформатор Hammond P-T278X. https://www.amplifiedparts.com/sites/default/files/associated_files/p-t278x.pdf Спасибо, про хаммонды я знаю. Но на данный период 2 хамонда 1650 P с доставкой в 18 000 руб. выходят. Вот хотел может подешевле торы намотать CHEL_EV Опубликовано: 24 ноября 2018 Торы на выходе это принципиально? Если Да, то почему? SRPP Опубликовано: 25 ноября 2018 CHEL_EV писал: Торы на выходе это принципиально? Если Да, то почему? Нет. Просто по деньгам подешевле. Гость qa7 Опубликовано: 10 декабря 2018 Уважаемые специалисты! Покидайте помидорками на расчет: уж очень хочется ТВЗ для мини-МГ (2х6с19п) Optimus Опубликовано: 11 декабря 2018 Слишком много витков. Очень большое сопротивление первички, будет примерно равно внутреннему сопротивлению двух 6с19. Надо в 10 раз меньше Гость qa7 Опубликовано: 11 декабря 2018 (изменено) Спасибо! А если вот так: Еще что-то можно поправить? (окно больно маленькое - не разбежишься) ТВЗ для мини-МГ (2х6с19п) Изменено 11 декабря 2018 пользователем qa7 VRG-audio Опубликовано: 11 декабря 2018 А какой ток покоя для каждой лампы , какая выходная мощность планируется и что за железо? 1 Quote
Ollleg Posted June 24, 2022 Author Posted June 24, 2022 Optimus Опубликовано: 11 декабря 2018 (изменено) qa7 писал: ТВЗ для мини-МГ (2х6с19п) Активное сопротивление надо еще снижать. Оно должно быть в пределах 10% от внутреннего лампы. В вашем случае около 20 ом. Снизить количество витков и увеличить толщину провода надо. На стандартном железе тяжело намотать выходник для МГ. Снизьте альфу. Хотя бы до 8. Разницу вы все равно не услышите. Изменено 11 декабря 2018 пользователем Optimus _____________________________________________________________________________________________________________________________________________________________________________________ Гость qa7 Опубликовано: 11 декабря 2018 (изменено) В МГ (3х6с19п) Rакт.1 = 71 Ом , w1= 3520 витков 0.76мм w2 = 152 витка 1.17мм Альфа = 3217:240=13,4 (Iа=120мА) я в мини (2х6с19п) Rакт.1 = 100 Ом, Альфа = 2142 : 360 = 5.95, так? (Iа=80мА) Ri 6с19п=720 Ом , Ri 2х6с19п=360 Ом , значит 360 Ом : 10 = 36 Ом = Rакт1 ??? но в МГ = 71 Ом. Не слишком малое Rакт1 требуется? Изменено 11 декабря 2018 пользователем qa7 _________________________________________________________________________________________________________________________________________________________________________ Optimus Опубликовано: 11 декабря 2018 Я режимов в МГ и данных намоточных не помню. Если ваши вписываются в концепцию то может. Я просто советовал исходя из общеприменительных рекомендаций. Активное сопротивление первички все же хочется поменьше. Если есть желание намотать побольше проволоки, то тогда может имеет смысл взять железо с расширенным окном, чтоб потолще проволока поместилась. Альфу я смотрел в даташите (200 ом для двух), теперь вижу что там по режиму 360 для двоих. Выходники в МГ очень специфические. _____________________________________________________________________________________________________________________________________________________________________ Гость qa7 Опубликовано: 11 декабря 2018 Позволю себе выложить конспектик: Wizard: Размерчики ТВЗ: высота снаружи 192 мм,ширина снаружи 228 мм,толшина набора 85 мм, высота внутри (окно) 92 мм,ширина внутри (окно)128 мм.Объём стали 2720 куб.см,масса стали 18,8 кг.Длина магнитносиловой линии 59,7 см,средняя длина витка обмоток 44,3 см. КПД ТВЗ 0,99,т.е. 99%.Масса ТВЗ около 40 кг.Измеренные значения: индуктивность при 20Гц около 20 Гн,инд.рассеяния 2,4 мГн,емкость,приведённая к первичной обмотке 5000 пФ, сопротивление первичной обмотки на постоянном токе 71 Ом. Коэффициент трансформации 0,04 (или в переводе на украинский 25).Первичная обмотка - 3520 вит. провода в изоляции 0,76мм,вторичная - на каждой из двух катушек по 76 витков,включённых затем последовательно,т.е. всего 152 витка провода в изоляции 1,17 мм.На каждой катушке по 1760 витков первички,т.к. ТВЗ стержневого типа.Первичка имеет 16 секций,вторичка - 17 секций,т.е. всего по 33 секции на каждой катушке.Расчётное сопротивление нагрузки около 6 Ом. Толщина бумажных прокладок между обмотками 0,544 мм.Пропитка отсутствует.Толщина немагнитной прокладки - 0,224 мм.Сталь горячекатанная 0,35 мм,нарубленная специально из листов с сохранением продольной текстуры. Забыл добавить,что сечение железки 42,5 кв.см,а ширина нарубленных полосок - 50 мм.Индукция около 400 Гс. Ток анода лампы первого каскада 40 мА,ток анода каждой из трёх ламп второго (и последнего) каскада - 40 мА тоже. Смещение 6С19П выбрано минус 90 В,что при токе 40 мА соответствует напряжению анод - катод 230 В,при этом в рабочей точке внутреннее сопротивление для одной лампы,найденное графоаналитически,составляет 720 Ом,т.е. для трёх ламп - 240 Ом. _______________________________________________________________________________________________________________________________________________________________________________________ VRG-audio Опубликовано: 11 декабря 2018 qa7 писал: В МГ (3х6с19п) Rакт.1 = 71 Ом , w1= 3520 витков 0.76мм w2 = 152 витка 1.17мм Альфа = 3217:240=13,4 (Iа=120мА) я в мини (2х6с19п) Rакт.1 = 100 Ом, Альфа = 2142 : 360 = 5.95, так? (Iа=80мА) Ri 6с19п=720 Ом , Ri 2х6с19п=360 Ом , значит 360 Ом : 10 = 36 Ом = Rакт1 ??? но в МГ = 71 Ом. Не слишком малое Rакт1 требуется? Вообще то у одной 6С19П внутр.сопротивление около 300ом. Т.е две образуют 150ом. Все таки можете сказать какая у вас планируется мощность усилителя? Смотрели что получается по ВАХ? ________________________________________________________________________________________________________________________________________________________________________ Optimus Опубликовано: 11 декабря 2018 Думаю больше сотни ом активного сопротивления не надо. Если вы еще не купили железо то лучше найти немецкое с расширенным окном. Чтоб взять провод потолще и побольше витков как вы хотите. Одно хочу заметить, я не в коей мере не хочу сказать что авторы МГ или МГ мини мало знают. Но хочу сказать что не все то, что работет в системе ЮАМ заработает в другой, это надо учитывать )) Но если у вас источник за миллион и колонки за 10, то можно и так )) Но тогда может сразу лучше делать Император ________________________________________________________________________________________________________________________________________________________________________________________ qa7 Опубликовано: 11 декабря 2018 VRG-audio писал: Вообще то у одной 6С19П внутр.сопротивление около 300ом. Т.е две образуют 150ом. Все таки можете сказать какая у вас планируется мощность усилителя? Смотрели что получается по ВАХ? Не знаю как убедить.... Посмотрите на график: http://www.istok2.com/data/638/ Макаров прав Ri= 720 Ом для одной 6с19п. Мощность = 3-4 Вт. _______________________________________________________________________________________________________________________________________________________________________________ Гость qa7 Опубликовано: 11 декабря 2018 Optimus писал: Думаю больше сотни ом активного сопротивления не надо. Если вы еще не купили железо то лучше найти немецкое с расширенным окном. Чтоб взять провод потолще и побольше витков как вы хотите. Заморочился именно из-за железа EI 120 (28см2) 0.35мм, которое можно купить за полцены от Подольских цен, но окно больно маленькое. В последней схеме намотки можно еще снизить количество секций первички до 4, а вторички до 3 секции, но есть ли смысл. Обратился за помощью к опытным товарищам, в надежде получить совет - реально ли в таком окне уместить приличный ТВЗ для мини-МГ? С уважением, Сергей. _____________________________________________________________________________________________________________________________________________________________________ Optimus Опубликовано: 11 декабря 2018 Тут еще вопрос в вашем опыте намотки. Если он не большой то лучше сделать транс попроще с меньшим количеством секций, хотя бы 3 + 4. Тем более ваш транс это уже будет компромисс.А вообще делайте два варианта катушек, потом сравните, и тогда точно закроете для себя этот вопрос на всегда. Лично у меня всегда так и получается. Потому как каждый советует со своей колокольни, а что вы выберете никто не знает. ________________________________________________________________________________________________________________________________________________________________________________________ VRG-audio Опубликовано: 11 декабря 2018 qa7 писал: Мощность = 3-4 Вт. 1200витков с большим запасом. На 2.8К на 8ом Ток 100мА. Мощность 4ватт . Индуктивность около 27Гн Немагнитная прокладка в районе 0.065мм (если железо рубленно более менее нормально). Проводом 0.6мм сопр.первички 18.5ом Если постораться и сопр.вторички уложить в 0.1ом, то КПД транса будет около 98%. 1 Quote
Ollleg Posted June 24, 2022 Author Posted June 24, 2022 Гость qa7 Опубликовано: 11 декабря 2018 VRG-audio писал: 1200витков с большим запасом. На 2.8К на 8ом Ток 100мА. Мощность 4ватт . Индуктивность около 27Гн Немагнитная прокладка в районе 0.065мм (если железо рубленно более менее нормально). Проводом 0.6мм сопр.первички 18.5ом Если постораться и сопр.вторички уложить в 0.1ом, то КПД транса будет около 98%. Это на HiB C-core 1200витков и 27Гн? ________________________________________________________________________________________________________________________________________________________________________ Сергей Алекс. Опубликовано: 11 декабря 2018 (изменено) qa7 писал: ...Ri= 720 Ом для одной 6с19п. Это для режима 40 мА / 230 В. Позже, насколько я помню, был другой, с током побольше и внутренним меньше. В вашем случае, чтобы получить приемлемые параметры при небольшом окне, стоит ограничиться приведённым сопротивлением нагрузки 2-2,5 кОм для двух ламп, либо выбирать другое железо с окном побольше. И нужно учитывать, что при режиме, отличном от ЧТУ, разброс между лампами увеличивается, поэтому желательно снимать ВАХи каждой лампы самому. ______________________________________________________________________________________________________________________________________________________________ Гость qa7 Опубликовано: 11 декабря 2018 Сообщение от qa7 ...Ri= 720 Ом для одной 6с19п. Сергей Алекс. писал: Это для режима 40 мА / 230 В. Позже, насколько я помню, был другой, с током побольше и внутренним меньше. Именно так, а не Ri=300 Ом при 95 мА/110 В Ug=-7 В по паспорту для 6с19п. Цитата В вашем случае, чтобы получить приемлемые параметры при небольшом окне, стоит ограничиться приведённым сопротивлением нагрузки 2-2,5 кОм для двух ламп, либо выбирать другое железо с окном побольше. у меня именно так Ra=2.14 кОм (см.фото) P.S: Wizard:" ..Если без стёба и флейма,то нагрузка для ОДНОЙ штуки 6С19П составляет 9350 Ом,т.е. для трех:3117 Ом." ________________________________________________________________________________________________________________________________________________________________________ VRG-audio Опубликовано: 11 декабря 2018 qa7 писал: Это на HiB C-core 1200витков и 27Гн? Нет , это на нормальном , холоднокатанном, штампованном железе типа М6 или Российском аналоге 3408. При соблюдении условий зазора в 0.13мм На ХайБи СиКоре будет более 30Гн. _______________________________________________________________________________________________________________________________________________________________________________________ Гэгэн Опубликовано: 14 декабря 2018 (изменено) VRG-audio писал: Вообще то у одной 6С19П внутр.сопротивление около 300ом. Т.е две образуют 150ом. qa7 писал: Макаров прав Ri= 720 Ом для одной 6с19п. Рассчитывать Ri нужно исходя из реальной рабочей точки и режимов лампы в ней, также и Ra и Y. Аттач. _______________________________________________________________________________________________________________________________________________________ Гость qa7 Опубликовано: 14 декабря 2018 Анатолий Иосифович, режимы уже заданы применением в МГ: Ua=230v la=40mA Ug=-90v _______________________________________________________________________________________________________________________________________________________________________________________ Гэгэн Опубликовано: 15 декабря 2018 Не сотвори себе кумира.... И что, разве это линейные режимы? Постройте и посчитайте сами. Разгадка не имеет никакого смысла, если Вы не нашли её сами. _________________________________________________________________________________________________________________________________________________________ Гость qa7 Опубликовано: 19 декабря 2018 Да Анатолий Иосифович, Вы правы. ЮАМ молчит в почту, поэтому "отдуваться" буду сам: действительно при Ua=230V ; Ia=40mA ; Ri 6с19п=550 Ohm; при Ua=178V ; Ia=55mA ; Ri 6с19п=400 Ohm С уважением, Сергей. ____________________________________________________________________________________________________________________________________________________________________________________ Гость qa7 Опубликовано: 24 декабря 2018 Заметно ли на слух, если изменить простую последовательную коммутацию первички (1-2-3-4.. секции) на "необычную"?: P.S: в моем случае первички всего три секции . ___________________________________________________________________________________________________________________________________________________________________________________ Optimus Опубликовано: 24 декабря 2018 Вы столько вопросов задаете на которые вам никто никогда не ответит. Сами бы уже намотали так и так и сравнили бы для себя. Я вам совет один дам, чтоб жилось легче. Хороший дорогой источник, и хорошие дорогие АС это гораздо важнее чем намотка транса. Будет у вас хорошие источник и АС усилитель и с обычной намоткой 3+2 будет звучать очень хорошо. Это конечно с учетом что мотается на приличном железе. 1 Quote
Ollleg Posted June 24, 2022 Author Posted June 24, 2022 Гость qa7 Опубликовано: 24 декабря 2018 (изменено) Wadia 23 на AD1865 и Tannoy 15DMT II пойдет? А мотать не надо, все намотано, я про коммутацию спросил _______________________________________________________________________________________________________________________________________________________________________ Optimus Опубликовано: 24 декабря 2018 qa7 писал: А мотать не надо, все намотано, я про коммутацию спросил Зачем спрашивать то, что самому попробовать даже быстрее чем на форуме вопросы задать? Кстати на рисунке прикол не только в коммутации, но и в том что вторичка намотана в разные стороны. ___________________________________________________________________________________________________________________________________________________________ Sceptic Опубликовано: 25 декабря 2018 Optimus писал: Зачем спрашивать то, что самому попробовать даже быстрее чем на форуме вопросы задать? Так привыкли с детского сада. ____________________________________________________________________________________________________________________________________________________________ K.U.E. Опубликовано: 23 января 2019 Подскажите,катодную обмотку можно намотать поверху уже намотанной катушки?Где оптимально её располагать? _________________________________________________________________________________________________________________________________________________________________________________ Гэгэн Опубликовано: 23 января 2019 Можно. Обычно - первой. Всего доброго! М.А.И. Манаков Анатолий gegen48(dog)mail.ru _________________________________________________________________________________________________________________________________________________________ Sacha3 Опубликовано: 6 апреля 2019 Попалось мне железо ШЛ, много, штук 30. Не стандартное, или ШЛ40х32х100х40, или ПЛ20х32х100х40. В справочниках нет такого. Собраны на нем были трансформаторы (судя по пустым катушкам) с размером сердечника 40х64 из 8 штук с зазором 1 мм, прокладки из текстолита. Хочу попробовать намотать на них выходной транс для усилителя «Двухтактный УНЧ 6П3С, EL34» Манакова Анатолия, только лампы 6550. Использовать 4 сердечника как ПЛ20х64х100х40 с двумя катушками. Взялся за расчеты по книге Цыкина «Трансформаторы низкой частоты» 1955г и Васильченко Е.В. «Расчет и изготовление выходного трансформатора лампового УМЗЧ.»( по книге Войшвилло “Усилители низкой частоты” издания 1953г) Триод, кл "А", Ra - 3,2k, Rн - 16 Ом, Ea – 390 v, Ia - 73-76mA, Fн – 20 гц, Fв – 20 кгц, Qc – 12,8 см2, lc – 29,96 см2, площадь окна – 40 см2. габарит намотки 97х37 У Васильченко расчет ведется в Excel, вот что получилось: w1 = 3013 вит. d1 = 0,41 мм. w2 = 211 вит. d2 = 1,08 мм. L1 = 18,26 Гн В книге Цыкина две формулы для определения количества витков первичной обмотки. По одной получается 3415 витков По другой – 6345 витков. Далее он советует выбирать большее. Разница почти двукратная, на верно что то не так сделал. d1 = 0,44 мм. w2 = 239 вит. d2 = 1,15 мм. L1 = 27,53 Гн Прикинул с заполнением, окно заполняется чуть больше чем на половину. Сижу в ступоре. Кто то писал что расчет выходного 30% математика и 70% практика, наверно правда. ______________________________________________________________________________________________________________________________________________________________________________________ SSnessarev Опубликовано: 6 апреля 2019 Я бы взял 8 сердечников. ШЛ40×64 просто здорово. С таким окном , можно и провод потолще взять. Также сделать правильную изоляцию межслойную и межсекционную, с увеличением толщины оной с удалением от сердечника. Большое окно это хорошо ____________________________________________________________________________________________________________________________________________________________ CHEL_EV Опубликовано: 7 апреля 2019 Если Вам подходит данный Ra, то Ктр получается 14 или 15 для 16-ти Om. Возьмите вторичный провод и намотайте его. Количество намотанных витков умножаем на Ктр, и вы увидете сколько мотать вторичного провода в витках. Далее мотаете один слой первичного провода, считаете витки, и думаете уже как распределить обмотки. У вас должно получится типа 2-1-2-1-2 на каждой катушке. Итого шесть вторичных обмоток в параллель и две последовательно на каждой катушке. Транс должен получится у Вас очень достойный. Не забывайте перевернуть одну из катушек на самом железе, и мотать каждый слой первичной обмотки справа налево. К примеру Вы намотали первым слоем вторичную обмотку 100 витков. 100 вит. Х на Ктр 15 и Х2 =3000 вит общих или по 1500 на каждую катушку. Проверяем. 3000/100=30 30х30×16=14400 Raa14400/4=3600. Или Ra. 3,6kOm для одной лампы. ______________________________________________________________________________________________________________________________________________________________________ Sacha3 Опубликовано: 7 апреля 2019 06.04.2019 в 21:56, SSnessarev сказал: Я бы взял 8 сердечников. ШЛ40×64 просто здорово. Усилитель РР, зачем такой большой сердечник. Транс просто огромный. 07.04.2019 в 05:16, CHEL_EV сказал: Если Вам подходит данный Ra Данный Ra рекомендовал автор усилителя, он мне рассчитал трансформатор на ОСМ1-0,16. Так как ОСМ у меня пока один, вот и задумал на этих сердечниках сделать. 07.04.2019 в 05:16, CHEL_EV сказал: Возьмите вторичный провод и намотайте его. Количество намотанных витков умножаем на Ктр, и вы увидете сколько мотать вторичного провода в витках. Вот здесь не понял. В слое умещается 78 витков. 78вит. х 15 х 2 = 2340вит. Что этого достаточно? Ещё больше запутался. ___________________________________________________________________________________________________________________________________________________________ CHEL_EV Опубликовано: 7 апреля 2019 (изменено) Нет, не достаточно. Ни чего не мешает намотать 78х2. Мотаете два слоя, если окно позволит. Если нет, то соеденяете вторичные слои одной из катушек последовательно-параллельно 156 витков х15Ктр. 2340 витков Х2 итого 4680витков, в самый раз. Далее мотаете один слой первички, считаете, и 2340 витков делите на это число, так вы узнаете сколько слоев первичной обмотки будет Способ чем удобен, Вы можете оттолкнутся от того что у Вас есть в наличии, главное чтобы по току провод подходил. 1 Quote

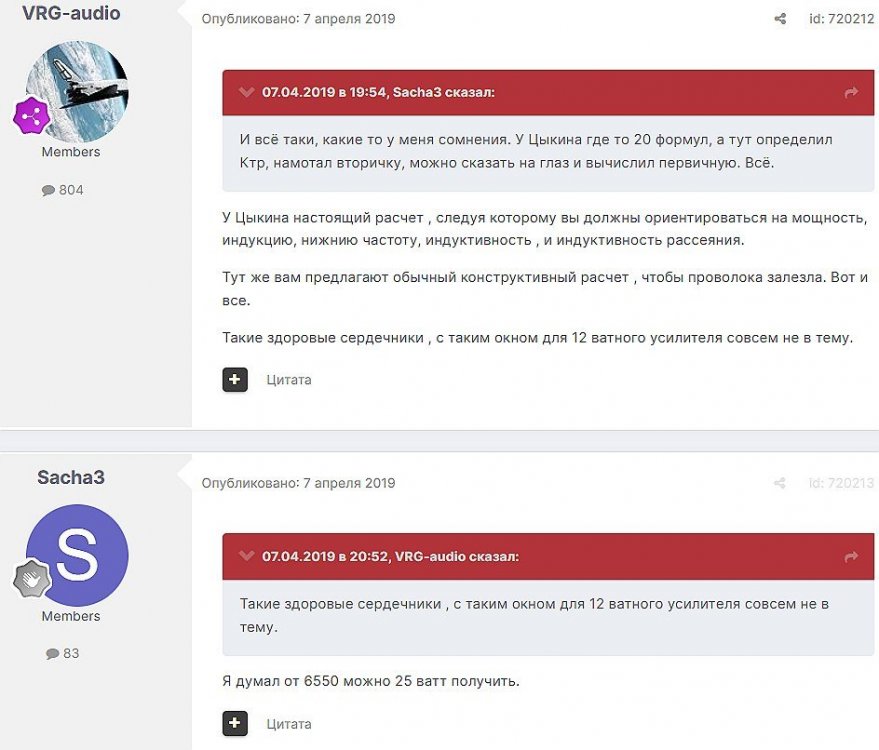

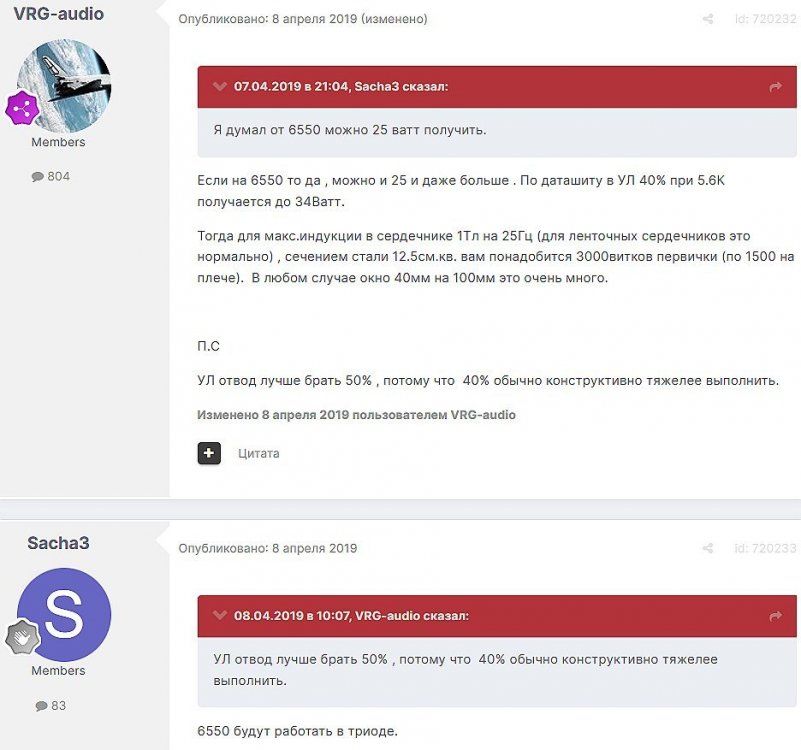

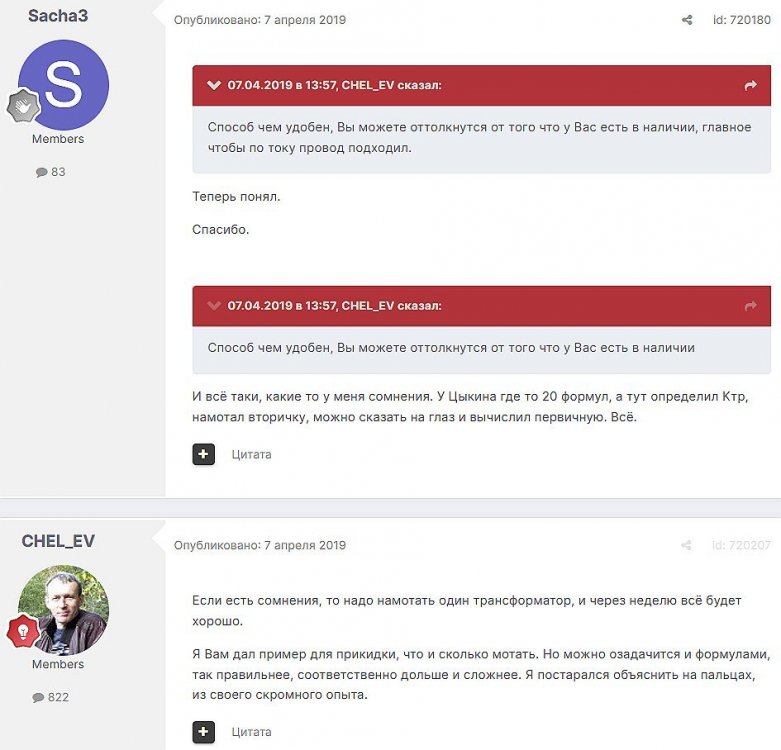

Ollleg Posted June 24, 2022 Author Posted June 24, 2022 Sacha3 Опубликовано: 7 апреля 2019 07.04.2019 в 13:57, CHEL_EV сказал: Способ чем удобен, Вы можете оттолкнутся от того что у Вас есть в наличии, главное чтобы по току провод подходил. Теперь понял. Спасибо. 07.04.2019 в 13:57, CHEL_EV сказал: Способ чем удобен, Вы можете оттолкнутся от того что у Вас есть в наличии И всё таки, какие то у меня сомнения. У Цыкина где то 20 формул, а тут определил Ктр, намотал вторичку, можно сказать на глаз и вычислил первичную. Всё. ________________________________________________________________________________________________________________________________________________________________________________________ CHEL_EV Опубликовано: 7 апреля 2019 Если есть сомнения, то надо намотать один трансформатор, и через неделю всё будет хорошо. Я Вам дал пример для прикидки, что и сколько мотать. Но можно озадачится и формулами, так правильнее, соответственно дольше и сложнее. Я постарался объяснить на пальцах, из своего скромного опыта. ______________________________________________________________________________________________________________________________________________________________________________________ VRG-audio Опубликовано: 7 апреля 2019 07.04.2019 в 19:54, Sacha3 сказал: И всё таки, какие то у меня сомнения. У Цыкина где то 20 формул, а тут определил Ктр, намотал вторичку, можно сказать на глаз и вычислил первичную. Всё. У Цыкина настоящий расчет , следуя которому вы должны ориентироваться на мощность, индукцию, нижнию частоту, индуктивность , и индуктивность рассеяния. Тут же вам предлагают обычный конструктивный расчет , чтобы проволока залезла. Вот и все. Такие здоровые сердечники , с таким окном для 12 ватного усилителя совсем не в тему. ____________________________________________________________________________________________________________________________________________________________________ Sacha3 Опубликовано: 7 апреля 2019 07.04.2019 в 20:52, VRG-audio сказал: Такие здоровые сердечники , с таким окном для 12 ватного усилителя совсем не в тему. Я думал от 6550 можно 25 ватт получить. ______________________________________________________________________________________________________________________________________________________________________ VRG-audio Опубликовано: 8 апреля 2019 (изменено) 07.04.2019 в 21:04, Sacha3 сказал: Я думал от 6550 можно 25 ватт получить. Если на 6550 то да , можно и 25 и даже больше . По даташиту в УЛ 40% при 5.6К получается до 34Ватт. Тогда для макс.индукции в сердечнике 1Тл на 25Гц (для ленточных сердечников это нормально) , сечением стали 12.5см.кв. вам понадобится 3000витков первички (по 1500 на плече). В любом случае окно 40мм на 100мм это очень много. П.С УЛ отвод лучше брать 50% , потому что 40% обычно конструктивно тяжелее выполнить. _____________________________________________________________________________________________________________________________________________________________ Sacha3 Опубликовано: 8 апреля 2019 08.04.2019 в 10:07, VRG-audio сказал: УЛ отвод лучше брать 50% , потому что 40% обычно конструктивно тяжелее выполнить. 6550 будут работать в триоде. _____________________________________________________________________________________________________________________________________________________________________________________ VRG-audio Опубликовано: 8 апреля 2019 08.04.2019 в 10:21, Sacha3 сказал: 6550 будут работать в триоде. Тогда еще проще. 4К нагрузка . 2800витков (по 1400 на плече). Макс.мощность будет вообще на 20Гц!. В любом случае окно 40*100 не в тему ? ________________________________________________________________________________________________________________________________________________________________________ SSnessarev Опубликовано: 8 апреля 2019 Отличное окно. Провод потолще - активное первички ниже. Изоляция межслойная и межсекционная потолще - меньше емкости всякие. При желании можно и катодные обмотки сделать . ____________________________________________________________________________________________________________________________________________________________________ VRG-audio Опубликовано: 8 апреля 2019 08.04.2019 в 10:56, SSnessarev сказал: Отличное окно. Провод потолще - активное первички ниже. Изоляция межслойная и межсекционная потолще - меньше емкости всякие. При желании можно и катодные обмотки сделать . Ну вот и напишите новичку конструктичный расчет на это окно и на 2800витков первички. Дайте ему данные на диаметры необходимых проводов , на акт.сопротивления обмоток, индуктивности рассеяния на высоте 4см.и.п.р.... Надеюсь он не офигеет?. ________________________________________________________________________________________________________________________________________________________________________ SSnessarev Опубликовано: 8 апреля 2019 Если чисто конструктивный расчет. При нужном Raa = 14к. Как писали выше. Или очень близко ПЛ 20х64 Габарит намотки 17х96 мм. Первичка , провод 0.6 по меди. 12 слоев (6+6) на каждой катушке. Считаю такое секционирование для ПЛ достаточным. в слое около 144 витка, на одной катушке получается 1728 витков, общее количество витков 3456. Межслойная изоляция скотч малярный (0.1 мм). итого первичка займёт миллиметров 10, с учётом вспучивания. В первичке около 800 м провода, активное около 50 Ом, масса провода 2 кг. Межсекционная, тот же скотч в 5-6 слоев. Вторичка по 5 слоев провода 1.05 мм. примерно 85 витков слой. Можно 4 слоя взять , если есть сомнения , влзет ли. Первичка соединяется перекрестно -последовательно, вторичка параллельно . 1 Quote
