Давно начал этот проект АС. Все стопорилось в выборе динамиков.
Решил сделать именно з-х полосную. Просто так понравилось.

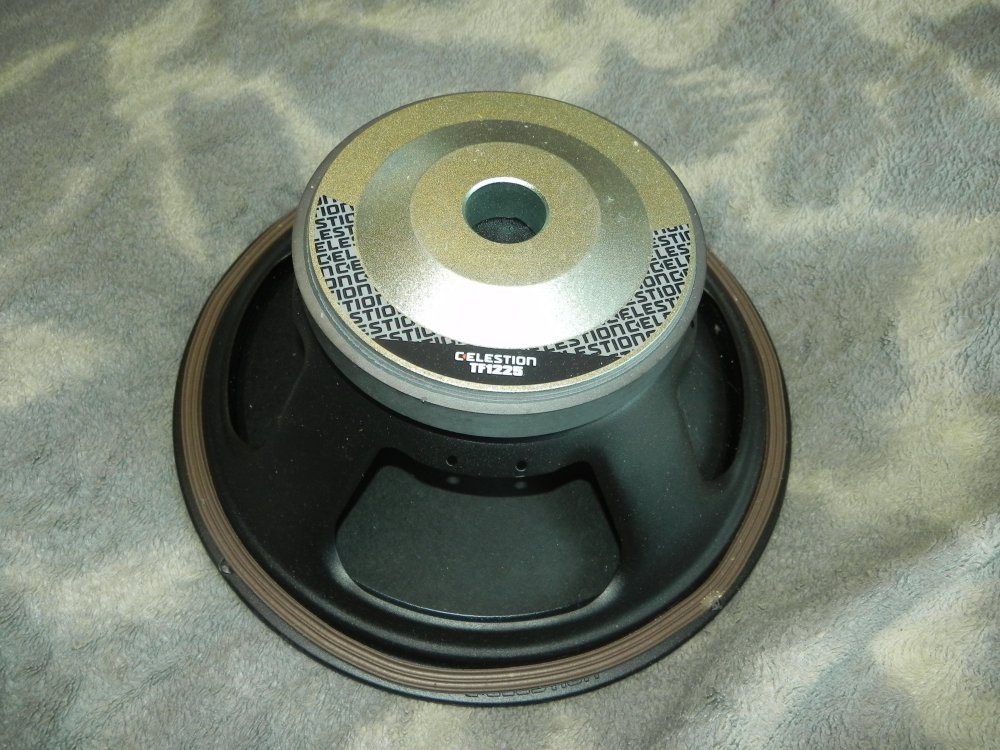

Выбор пал на эти динамики (фото).




Корпус имеет размеры: 280х300х390 из ламинированной ДСП 16мм цветом "Венге".
Размер обусловлен пока моими соображениями, на основе многих ранних опытов.
Внутри расположен двухслойный поролон 20 мм толщиной возле каждой стенки. (брал в Леруа...)
Трубы ФИ диаметром 76 мм и длиной 105 мм.

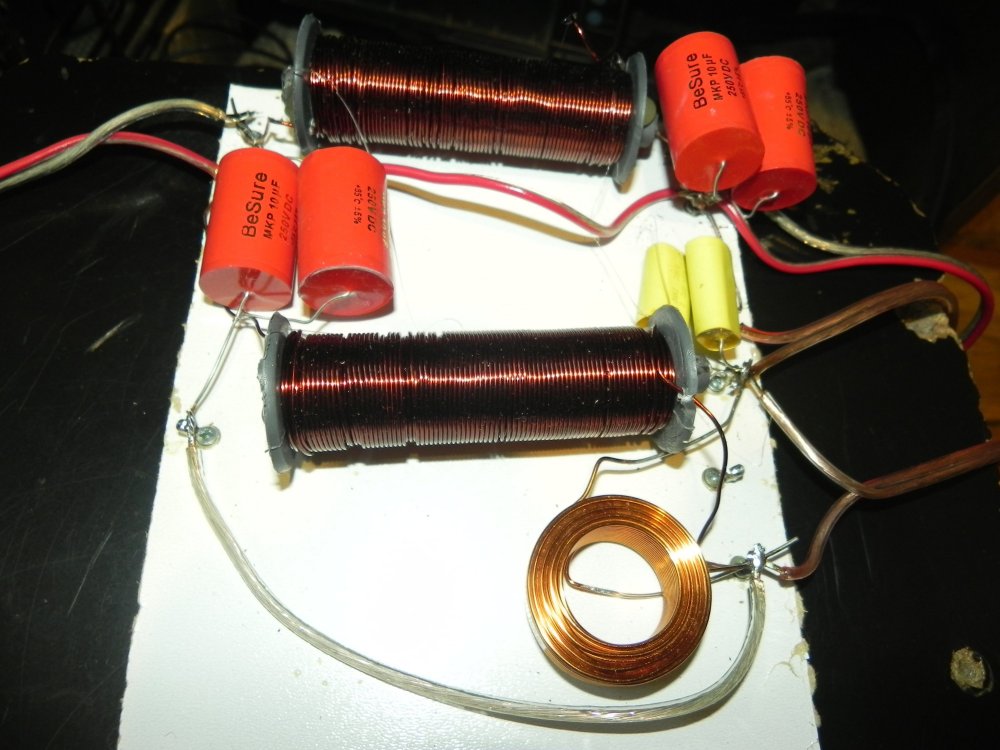

Фильтр собирал по этой схеме: (в скинре программы крайняя справа внизу)


Катушки намотаны мною.
Пока тестирую на макетке фильтра. Потом сделаю аккуратнее, после проверки и отслушивания.


Правда нехватает конденсаторов по 10 мкф 2 шт. Идут почтой.
Первое впечатление отличной собранности звучания в едином. Все мелкие детали хорошо прослушиваются.
На моем "Монте Кристо" -великолепно.
Пока процесс подстройки. Потом выложу видео, если получится хорошо записать.

  • Like (+1) 2
  • Hmm... (-1) 1
RedStar Proficient

RedStar

Posted
  • Author
Posted

Да, Селешн показал себя в ящике Фи приличное  звучание. В открытом виде показался достаточно "крикливым".
Думал его поставить в щит. Но для щита, с его параметрами, явно будет хуже, чем есть в данном виде.
Эта троица сейчас радует и ублажает мои уши, очень гармонично сочетаются, при прослушивании на данный момент.
Не зря долго выбирал.
Хотя выбор ВЧ твиттеров был большой. Взял шелк и не прогадал.
И по сумме все обошлось не дешево.
Дины, корпус, трубы, поролон, клей Тайдбонб, струбцины.....

Всё нравится!

RedStar Proficient

RedStar

Posted
  • Author
Posted

Вот небольшое видео на фотик. немного "подгуживает", да и качество фотика... Сказывается нехватка пары конденсаторов в фильтре.
В общем, картина складывается весьма положительна.:smile-50: Доволен работой.
Источник - мой усилитель "Монте Кристо"музыка из компа.
https://drive.google.com/file/d/1JZjnlmuX_heOu3sSYc2XM58zSc325nnl/view?usp=sharing

RedStar Proficient

RedStar

Posted
  • Author
Posted
1 час назад, Сергей Витальевич сказал:

Вч не подскажете ,что за производитель?

Увы, какой то китайский производитель. По наклейке ничего нет.

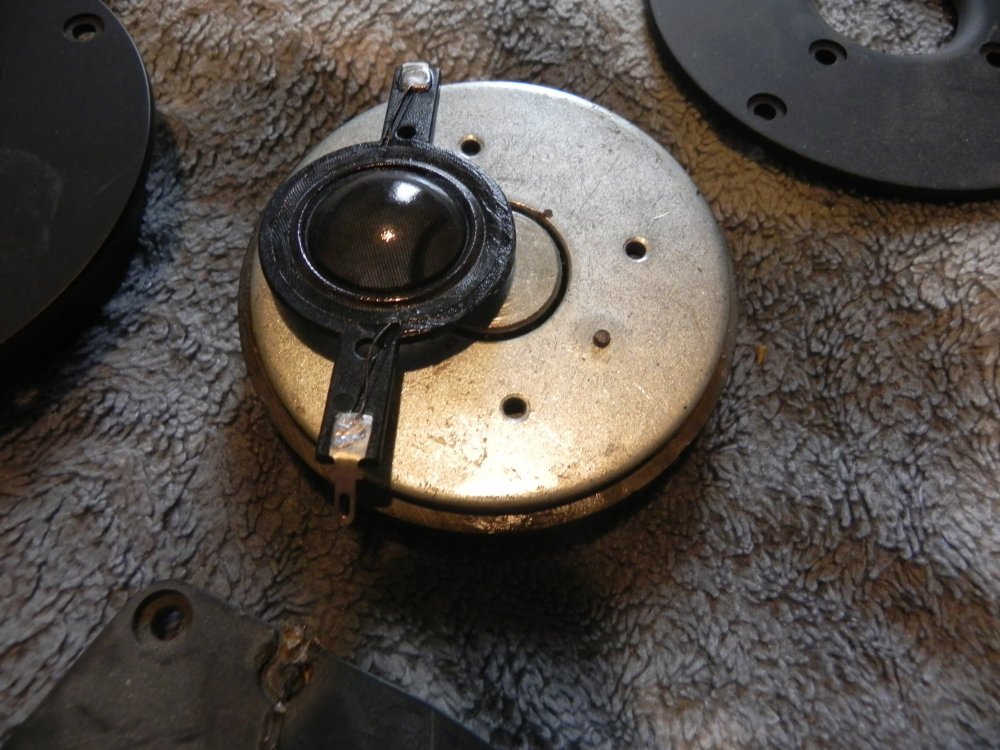

Главное, катушка там стандарт 25,4 мм. Да и стоили 2 рубля пара. На Али полно подобных.

RedStar Proficient

RedStar

Posted
  • Author
Posted
2 часа назад, Сергей Витальевич сказал:

блеск наводил раз на 10 без толку.

Болгарка с полировочным кругом и полиуретановый лак помогут.

Shef Collaborator

Shef

Posted
Posted

RedStar, отлично!

3 hours ago, Кружка said:
Если бы фронтальная панель перекрывала боковины, получилось бы гораздо эстетичнее.

А вот если гриль предполагается, скажем, на магнитах? то тогда такое решение - эстетичнее.

Действительно, что-то подгуживает.. может, было бы лучше вместо поролона на стенках синтепоном погуще весь объём набить? Я в своих теперь только синтепон.
Также, вы когда записываете, не ставьте обе колонки рядом или второй канал вообще отключайте, и микрофон (сотовый) чуть подальше.. скажем, на метр, а то искажений довольно-таки.. многовато.

+100500 за Serial crossover.
Только я совет дам практический. Вы что за прогу-калькулятор использовал, дайте ссылку?
Судя по её виду вам только предлагается ввести частоты (ну и импедансы) и она "сама всё посчитает".. ага, щас.

Я до того даже как катухи мотать, долго прикидывал виртуально от чего вообще оттолкнуться для своих Ямах.
Вот смотрите, есть такая бесплатная софтинка VituixCAD. В ней вы не только топологию свою какую хотите сделаете, но и введёте импеданс и АЧХ - скорее всего для ваших динамиков такие файлы можно скачать у производителя. А если нет таких файлов - то в ней же можно импортировать их с обычных графическов в jpg и т.п.

Вообще софт просто чумовой - там и ящик можно пооптимизировсть, и комнату, и на сайте разработчика есть библиотека более-менее популярных динамиков. Руководство пользователя очень дотошное, написано приятственно.

Дак вот, фильтр строим из "кипричей" в какой угодно конфигурации, и наилучший результат не всегда будет "постулатный" как в вашей проге. Вот, к примеру, "вариант с, хе-х, тонкомпенсацией". На провал 5КГц не смотрим, на слух его нет - я не смог найти графики для 45-летнего ямаховского НЧ, пришлось прикурочить что-то подобное. Провал, конечно, сделан специально "против резонанса ушей 3 КГц" (ц) Сталкер.

На слух, у ваших колонок где-то там в 2-10 КГц есть горб и есть провал, надо бы обмерять.. что-то там не совсем оптимально.
Вот как раз VituixCAD могла бы помочь в предварительной оценке, и чтоб избежать совсем уж ляпов.

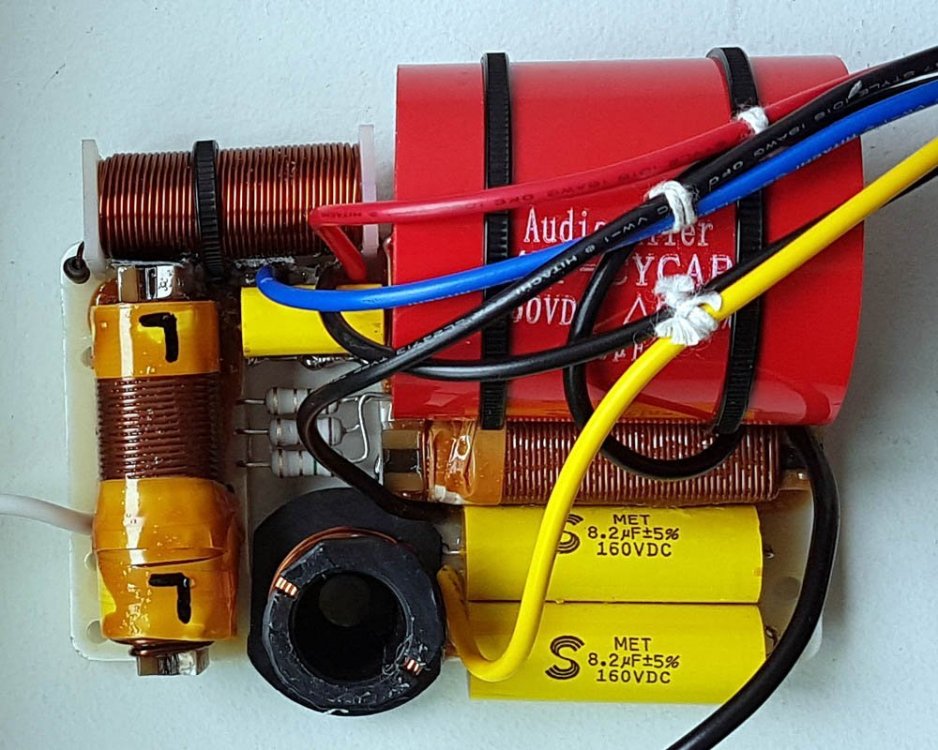

Фильтр скученный - потому что делался на оригинальной ямаховкой плате.



alealird Contributor

alealird

Posted
Posted

После приобретении динамиков никаких реальных измерений не проводилось? Импеданс и ачх неизвестны? Суммарная ачх не измерялась?

Сергей А Local

Сергей А

Posted
Posted
13 часов назад, Кружка сказал:

Если бы фронтальная панель перекрывала боковины, получилось бы гораздо эстетичнее.

Проще заглубить переднюю панель на 2-3 см и дополнить фальшпанелью . Старая школа .

RedStar Proficient

RedStar

Posted
  • Author
Posted
28 минут назад, Сергей А сказал:

Проще заглубить

Думал, но не стал так делать. Спереди планируется рамка с тканью.

1 час назад, alealird сказал:

измерений не проводилось?

Пока нет, и скорее вряд ли. Мне на ух идеально, осталось недостающие конденсаторы поставить. Может потом измерю.
Схоже с колонками INFINITY SM-125, что опять недавно слушал. Потому и переднюю панель сделал вровень.

alealird Contributor

alealird

Posted
Posted

Последовательный фильтр это беда, еще и по уровню головки не согласованы и в настройке точной портов желательно убедится, итак резонансная у нч высоковата.

Кружка Local

Кружка

Posted
Posted



В 08.06.2022 в 10:11, RedStar сказал:

И по сумме все обошлось не дешево.

Учитывая возможности вторички, стоит серьезно подумать, перед началом рядового по сути проекта. Что-то по своему уникальное - другое дело.

Фломастер Local

Фломастер

Posted
Posted
В 08.06.2022 в 18:18, Кружка сказал:

Если бы фронтальная панель перекрывала боковины, получилось бы гораздо эстетичнее.

Существуют определенные правила ; художественного конструирования, техлогии изготовления. В двух словах это не объяснить. Если Вы в данном случае выводите на фронт торцевые поверхности боковых панелей, передняя плоскость должна быть углублена. Как правило в этой нише размещают съемный гриль. Классика прежних лет.



 Так же добавлю, если верхняя горизонтальная плоскость перекрывает, плоскость вертикальную, то это должно быть обосновано. Например они (горизонтальные плоскости) выполняют несущую нагрузку и выполнены более массивно. Иначе теряется элегатность, стройность, возвышенность предмета.

  • Like (+1) 2
  • Thanks (+1) 1
RedStar Proficient

RedStar

Posted
  • Author
Posted

Не долго музыка играла...
Появился один клиент с ремонтом динамика, а прослушав АС, сразу их забрал (за 50 килоруб.).
Придется делать новые...:smile-49::cray:

RedStar Proficient

RedStar

Posted
  • Author
Posted
В 08.06.2022 в 22:22, Shef сказал:

Вы что за прогу-калькулятор использовал, дайте ссылку?

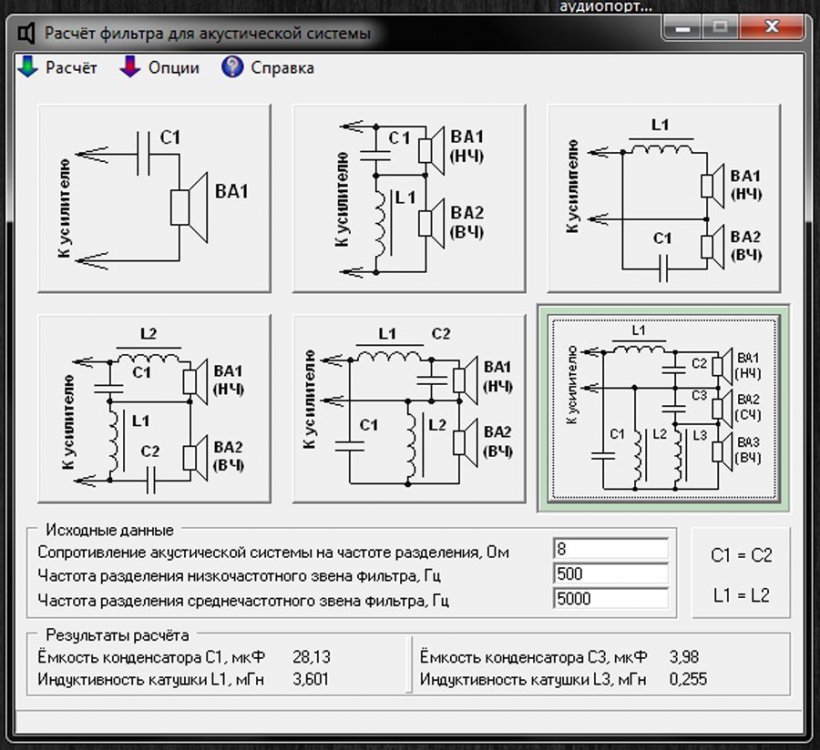

Filter for acoustic system

RedStar Proficient

RedStar

Posted
  • Author
Posted

НЕ долго "птичка" горевала,
Свела гнездо,
Да яйца согревала.
©

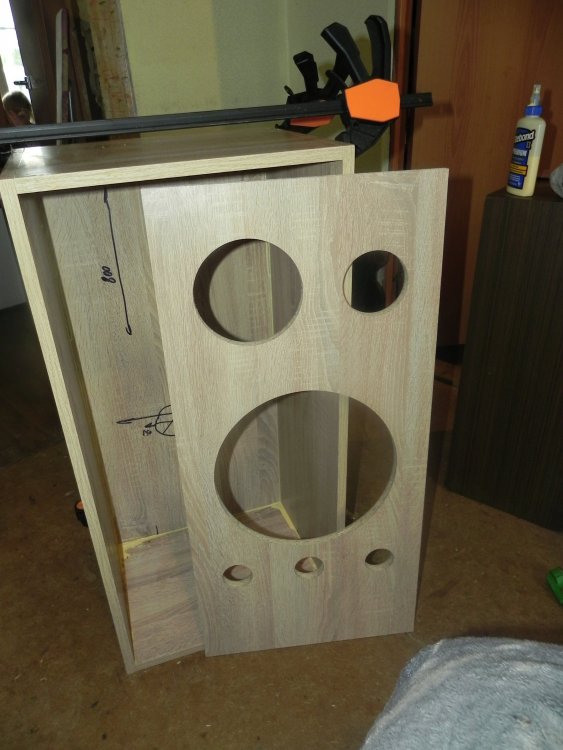

Решил повторить конструкцию с изменениями, но с цветом шпона «Дуб Сонома».
Передняя панель с динамиками будет" утоплена" внутрь на толщину материала.
Вот только не определюсь, на какую сторону размещать ВЧ и СЧ динамики, так как их одинаковая пара и можно зеркально перевернуть. Подскажете?


На этот раз использую другие динамики.

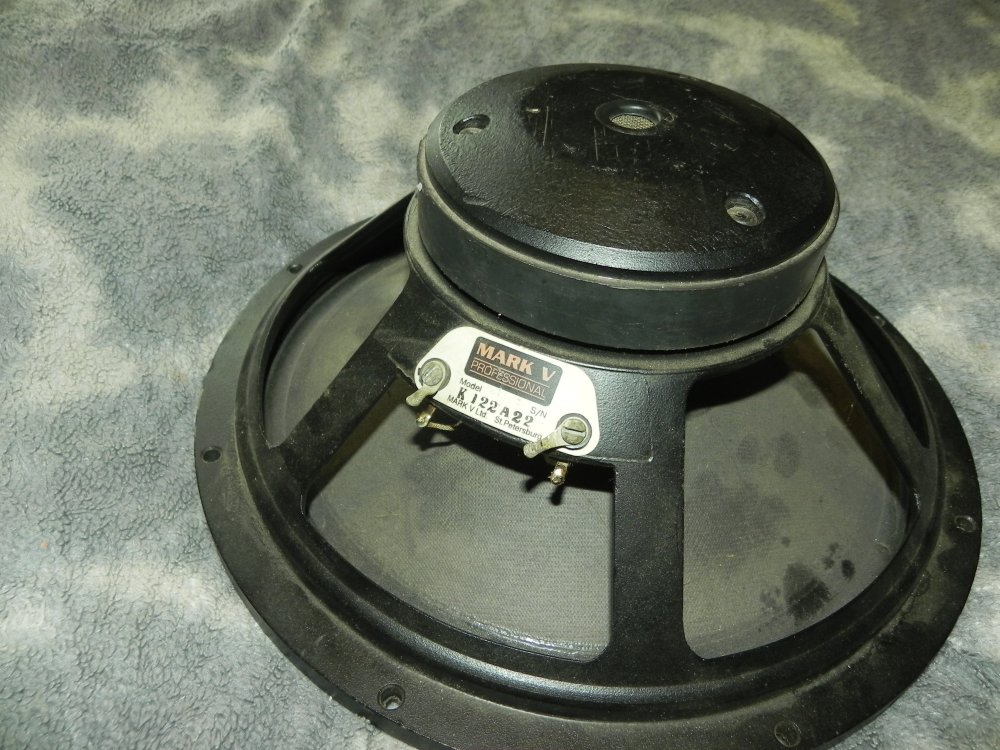

В НЧ диапазоне, какие то Питерские:

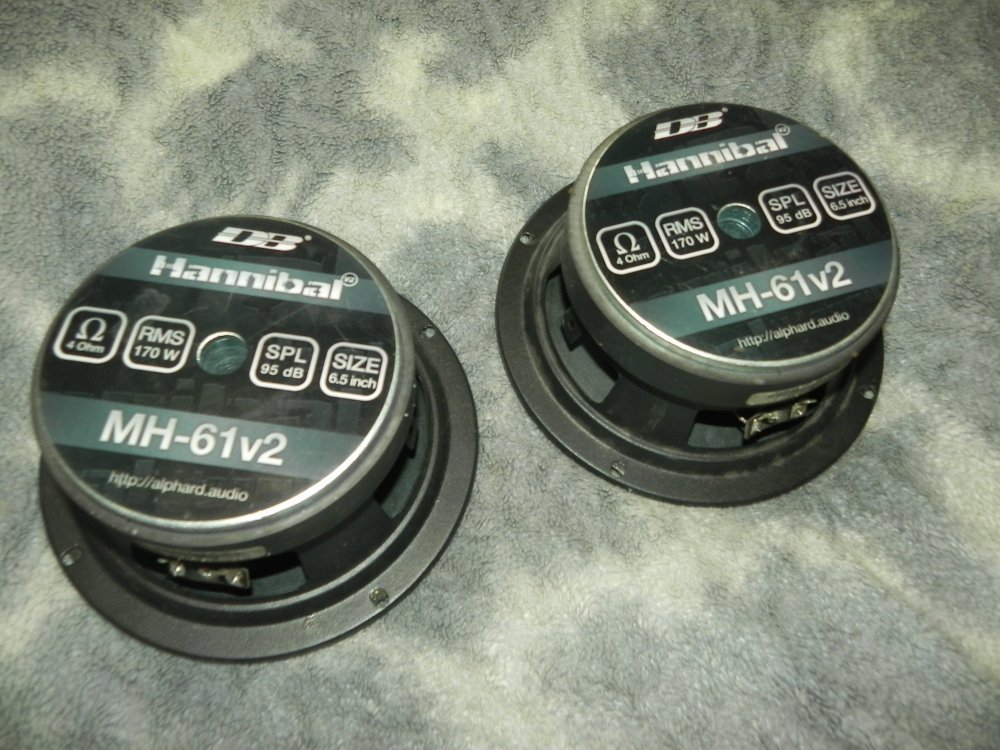

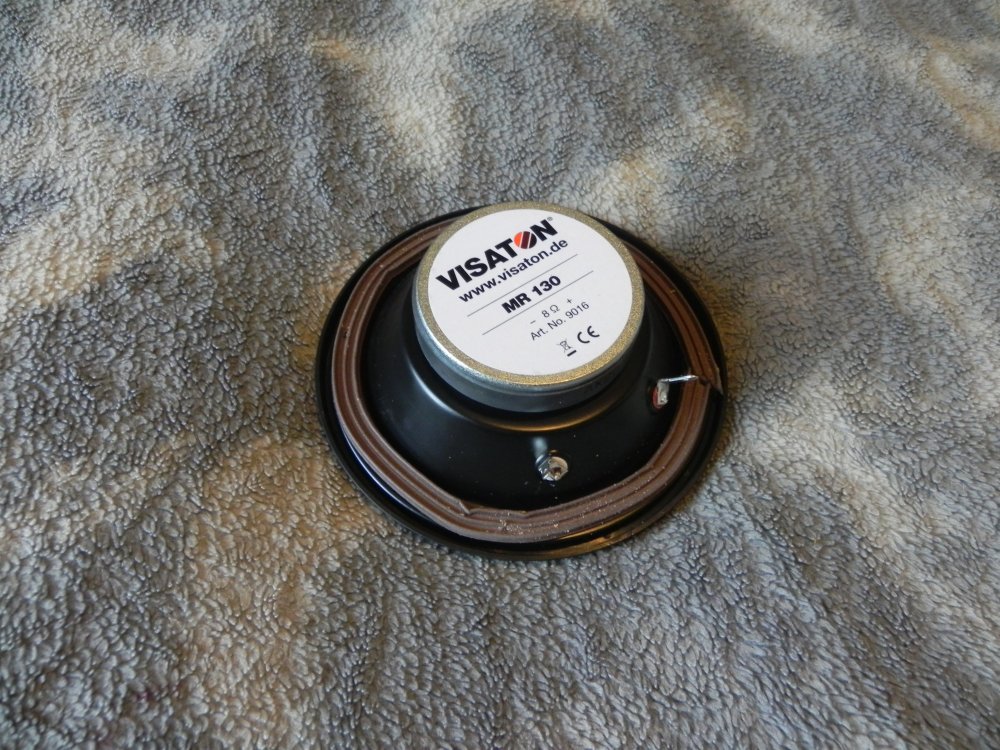

В СЧ д иапазоне - переделанные под 8 Ом автомобильные дины Альфард Ганнибал:

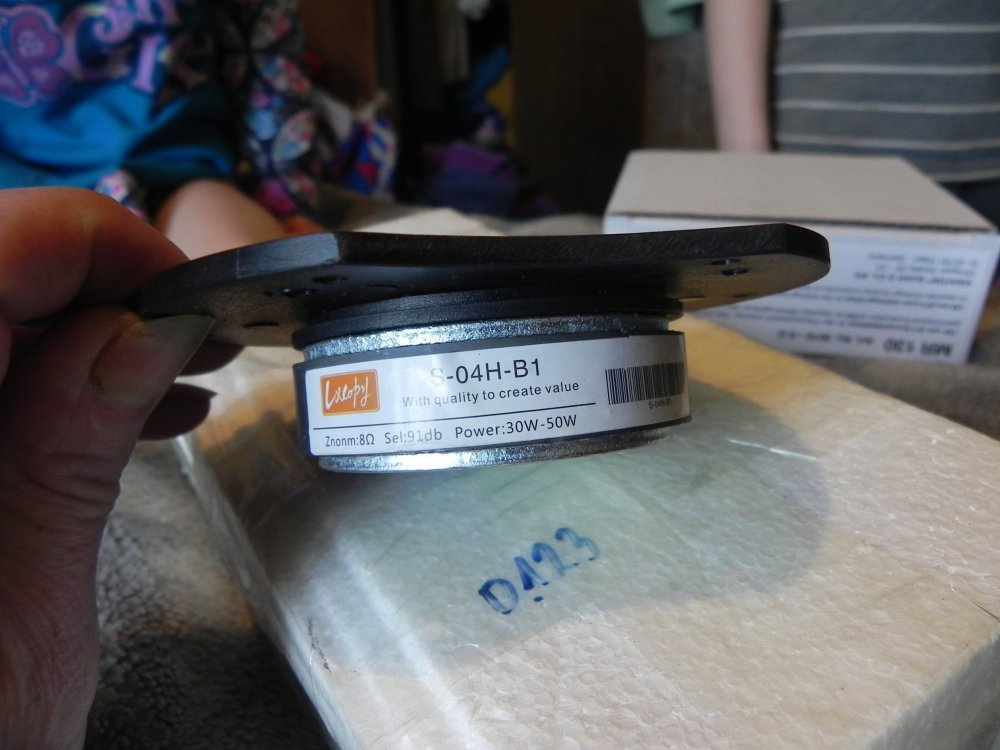

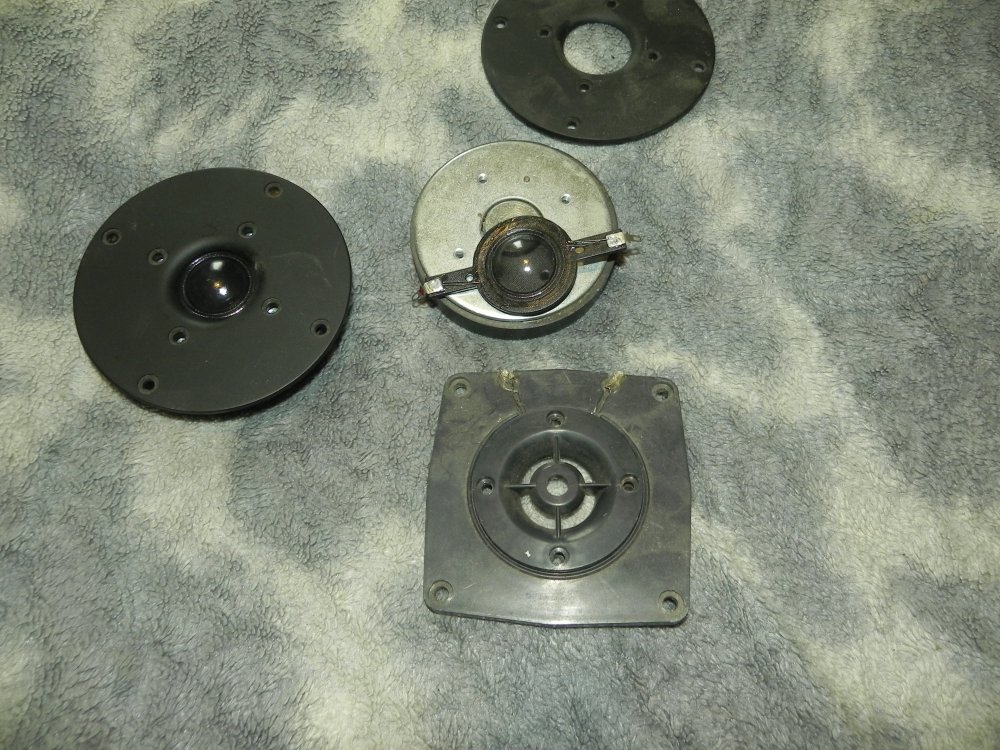

В качестве ВЧ, применил отечественные 10 ГД-35. Только переделал конструкцию держателя купола с катушкой. Нашел в нете пластиковые направляющие под шелковые купола. Идеально подходят! Пришлось искать новые передние фланцы, взамен оригиналов.
На фото видно.
Фильтр буду использовать аналогичный первой.




  • Like (+1) 2
RedStar Proficient

RedStar

Posted
  • Author
Posted

Катушки мотаю на шпульке от ниток: https://smolensk.leroymerlin.ru/product/nit-kruchenaya-katushka-100-m-polipropilen-cvet-belyy-14334001
Очень удобно.
Клей на основе ПВА:https://leroymerlin.ru/product/kley-stolyarnyy-titebond-ii-vlagostoykiy-prozrachnyy-473-ml-82300863/?utm_referrer=https%3A%2F%2Fwww.google.com%2F
Много лучше, чем обычный ПВА!!!

alealird Contributor

alealird

Posted
Posted
11 часов назад, RedStar сказал:

В НЧ диапазоне, какие то Питерские:

"

А что это за девочка и где она живет?
А вдруг она не курит, а вдруг она не пьет?"
  • Cool (+1) 1
RedStar Proficient

RedStar

Posted
  • Author
Posted
5 часов назад, Сергей Витальевич сказал:

Обе вч делать во внутрь.

Да, под классику жанра.

5 часов назад, Сергей Витальевич сказал:

возможность столярки

У меня нет столярки, делаю распиловочный стол из 10 мм фанеры и паркетки.
Хочу сам заняться.
А так, в 100 метрах от меня фирма по изготовлению мебели. К ним пока обращаюсь. У них не дорого мне обходится.

2 часа назад, alealird сказал:

Хорошо, что Бока этого не видит.

Может и видит.

RedStar Proficient

RedStar

Posted
  • Author
Posted
19 минут назад, Сергей Витальевич сказал:

На том же сч цифра совсем смешная-95дБ-сколько там будет в реальности?

Во всяком случае, не хуже. Катушку подбирал по мин. диаметру и высоте намотки.
А лобзиком не ровно получается. На столе паркетной всяко лучше.

RedStar Proficient

RedStar

Posted
  • Author
Posted
43 минуты назад, Сергей Витальевич сказал:

катушку на нем перемотана

Можно и в ремдин купить похожую.
Надеюсь в скором приобрести звуковуху, моя приказала долго жить... Тогда начну более подробно изучать разные дины. Благо их много привозят в ремонт.
Вот и на сегодня есть ремонтных 8 шт.

RedStar Proficient

RedStar

Posted
  • Author
Posted

Встроенной только усилители настраиваю. Спектрой и китайским Интрустар.
Вот встроенная отказывается измерять динамики.
