Получил Филипс ЕЛ6400,  достаточно необычный,   на лампах EL81, не так часто применяемых, раскачка ЕСС81.

Не на ЕСС 83 которую всюду совали.

Купил за 33 сребреника :) Все лампы прверены и в норме. Просто подарок я считаю .

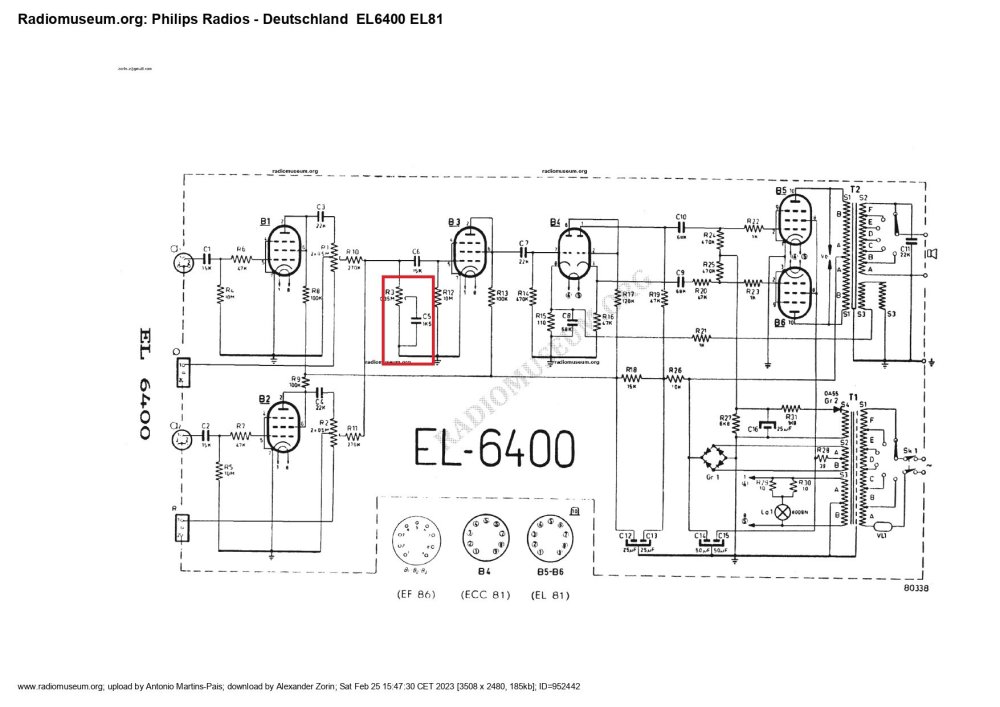

Глядя на схему, поначалу вроде все как обычно,  а потом посмотрел-питание 2 сетки хитро сделано.

И фильтрация фикс смещения 1 сетки, не совсем обычно. Молодцы голанцы!







  • Like (+1) 1
Posted

Еще регулировка на входе с 2-х источников одним переменным резистром. То есть с середины -ноль, по краям максимум!

И все минимально возможным  числом деталей.




  • Like (+1) 1
Posted

Далее - все лампы, катоды сидят на земле. Смещение токами сетки на 10- Мегаомных  резисторах.

Кроме ЕСС 81, но и там резисторы смещения не шунтированы, и выходной каскад на фикс смещении, через выпрямитель ОППВ.





Posted

Александр, и анодное питание бы измерить. Вольт 300 д.б и на 2й сетке 150 получается, какой-то умысел в этом, должно быть, был.

Оппв на смещение совсем не редкость, на многих силовиках отвод имеется под это дело.


Posted
7 часов назад, ДимДимыч сказал:

Александр, не пробовал электролиты померить?  Интересно их состояние.

Какого года усилитель?

Модель 53 года. По замерам большие эл литы емкость штатную показывают, но один из 2-х дает большой  ЕСР. Буду формовать и наблюдать.

Самый старый что у меня показывал емкость,  это 38 го года Сименс вместо 8 мкф показывает 6. Размер как у нынешних на 200 и более мкф :))

Некоторые немцы что есть у меня, начала 50-х в норме,  и дают очень-очень  хороший звук.

Posted
27 минут назад, Алексей сказал:

Александр, и анодное питание бы измерить. Вольт 300 д.б и на 2й сетке 150 получается, какой-то умысел в этом, должно быть, был.

Оппв на смещение совсем не редкость, на многих силовиках отвод имеется под это дело.



В теории 2 кратное но при падении на сопр обмоток при анодном токе, будет не совсем так.

Причем ВСЕ даташиты в том числе самого Филипса на ЕЛ 81 приводят примеры с одинаковым напряжением анода и 2 сетки :(

Может разрабы Филипса Евлампия читали и подбирали напряжение для чего то? ))

Хотя скорей кажется для увеличения мощности при заданных макс. КНИ .

Posted

Еще интресна регулировка тембра на  ВЧ. Без ООС,  без акт элементов,  и без уменьшения усиления. В рамочке на схеме .


Posted

Думаю, что 1-2 первых каскада не очень нужны, и если подать сигнал прям на есс81, то вероятность замечательного звучания весьма велика!

Кстати, если микрофонный вход не очень шумный, на него можно подать сигнал прям с послецапового резистора попробовать!

  • Like (+1) 1
Posted
3 часа назад, Алексей сказал:

Заявлено 20Вт... Если не затруднит, измерьте напряжения в к.т., вдруг там аж 400в анодного.

А как на "слух"?

Только получил , состояние плохое,  коррозии много, продавец  отдельно лампы проверил, я вначале позвонил сетевую обмотку с клемм на сеть, -не звонится, оказалось коррозия контактов переключателя напряжений. Так что восстанавливать некоторое время придется

Posted
3 часа назад, Xрюн222 сказал:

Думаю, что 1-2 первых каскада не очень нужны, и если подать сигнал прям на есс81, то вероятность замечательного звучания весьма велика!

Кстати, если микрофонный вход не очень шумный, на него можно подать сигнал прям с послецапового резистора попробовать!

Согласен, так и буду пробовать! На ЕСС81 с регулятора громкости.

Posted

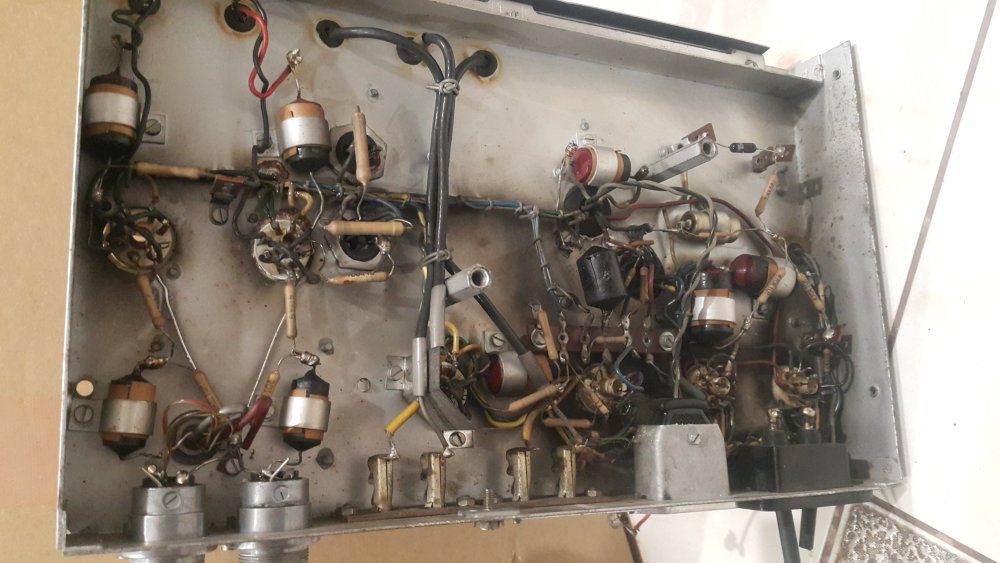

И ржавчина на коппусе  и на контактах панелек налет и на меди серый с зеленым.

Для начала проверю селеновые мосты и обмотки трансформаторов

Posted

Замерил  напряжения без нагрузки,  пока на малом напряжении..

Штатно  на аноде будет ок 230 вольт, на 2 сетке ровно вдвое ниже 115 вольт, на смещение 1 сетки ок -17 вольт.

Снизу шасси коррозии нет, видно капало сверху


Posted

Проверил под напряжением, трансформаторы в норме, селены рабочие, конденсторы эл литы тоже, бумажно восковые с утечками.

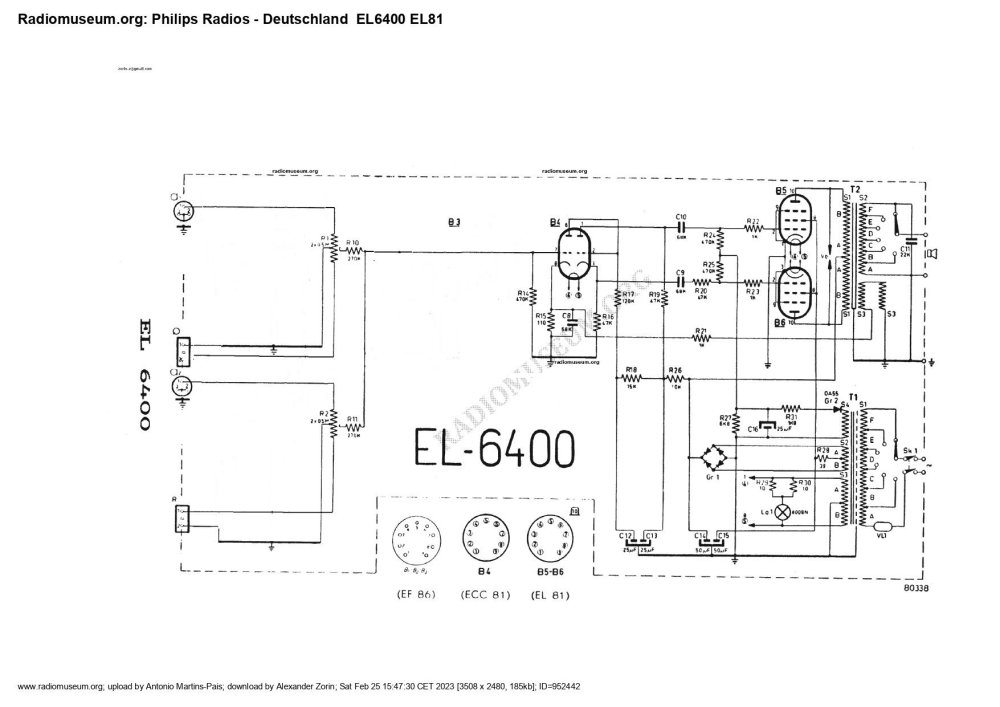

Думаю модифицировтаь схему вот таким образом для начала. С9 возможно получится оставить, придется заменить С10, по схеме он 0.068мкф.

radiomuseum-philips-radios-el6400- - Copy.jpg
