Recommended Posts

Posted

 Хочу создать конкретную тему просьбу по мини  маломощному однотакту...

Но прежде хочется узнать у практиков  ламповиков  в чём разница звука?

Стоит того А2 ?

Posted
11 минут назад, ДимДимыч сказал:

в чём отличие звука?

Играет громче. И грязнее. :smile-11:



11 минут назад, ДимДимыч сказал:

мини  маломощному однотакту...

Если он маломощный, зачем залезать в токи сетки? Чтоб раскачать сложнее было? Ватта полтора может дать чудная 12В4А, например. Или куча других.

Posted

Да, маломощный.

Стас, вопрос только про звук.

Ну мучает меня одна лампочка на выход, прицепилась и не отпускает.:smile-19:

А её только в А2, чтобы получить более 1Вт.

 В режим А её даже смешно пытаться по её  Ri и  мощности при этом с сотню милливатт.

Posted
54 минуты назад, Андрей63 сказал:

Интересно это какая?

 Потом скажу.

Иначе сейчас всё и скатится к технической стороне.

Вот там и хочу немного погодя создать тему...ну как бы более просьбу что ли...

Просто хочется услышать несколько реальных мнений о звуке в А2

 Стас пока только один.

   Ну например какая нибудь 211 в А выдаёт условно  10Вт...

И понятно что в А2   25Вт громче....но что так сильно хуже звук?

  А ещё как я понимаю есть например лампочка 3с24 с её очень высоким  Ri

 и делают же на ней усилители в А2.....и выходник уже можно применить обычный 5К

пусть и ооос нужна вроде.

Posted
6 минут назад, Андрей63 сказал:

Ну можно запараллелить две лампы, зачем лезть  в А2, с ним тогда нужно будет катодный повторитель ставить , как в ONGAKU.

Боюсь что придётся вольтаж поднимать до 500В.

Posted
7 минут назад, Stan Marsh сказал:

Проблема в том, что А2 приходится раскачивать, назовём его так, усилителем мощности.

 Через МКТ?  Ну можно применить чего подходящее, например 6ж43п в триоде.

Posted

Прошу помочь  со схемой, если такое физически возможно ?

Нужно пару ватт на выходе и чувствительность не хуже 0,8В.

Сам  конечно могу нарисовать, но понятно что с кучей ошибок.  Потому лучше не нужно.:smile-06:

Если по разъяснениям технарей окажется что моя просьба дурь несусветная, то тему потом можно-нужно удалить.

Чтобы не мозолила глаза.

GI-3_as (1).doc

Posted
7 минут назад, ДимДимыч сказал:

Нужно от 0,8В.....не более.

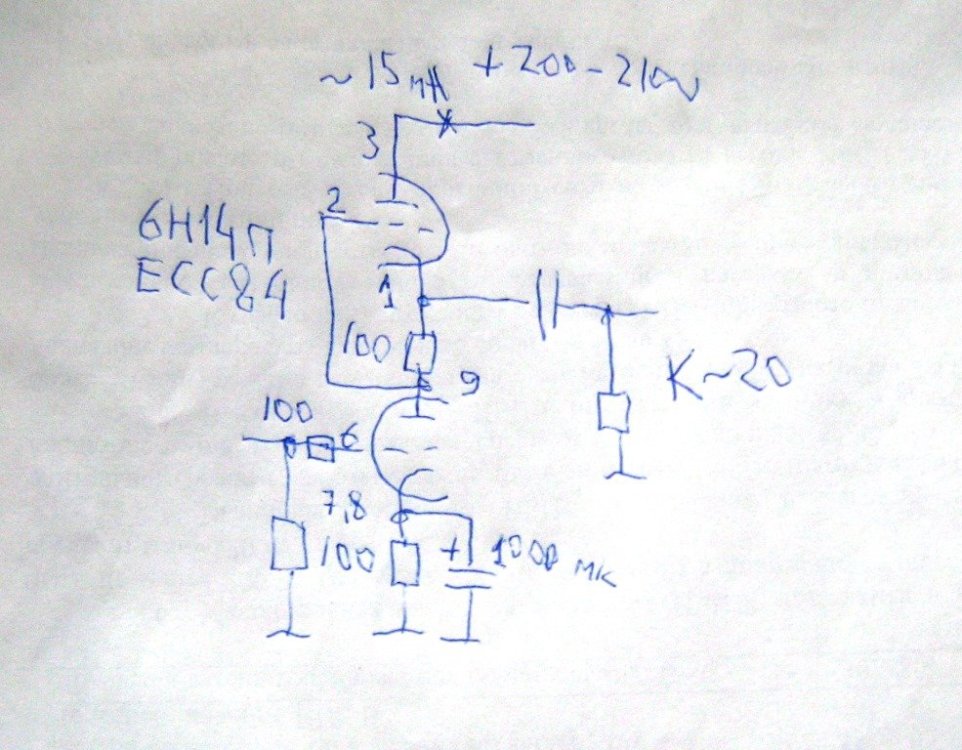

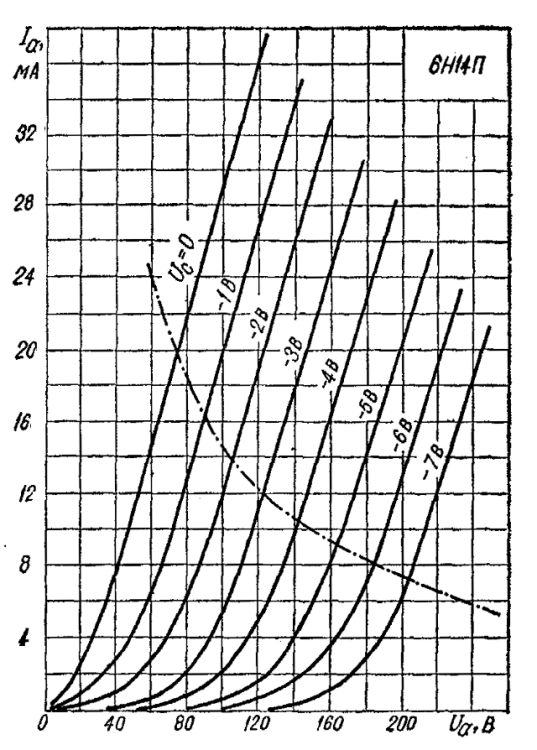

Так на вход поставить любой триод с усилением около 20 вольт и достаточным током.

Posted

ДД, я делал подобный однотактник с нулевым смещением на VT-25(801, 10Y). 6,5 Ватт. В пике сетка потребляет 12мА (+50В амплитуды).

Вел разработку на 203/303. Но до реализации не дошло.

Сетка ГИ-3 в пике потребляет 5ма (+20в), 8ма(+25в), 11ма(+30в) при анодном +50в. Измеряно лично.

  • Thanks (+1) 1
  • Admin changed the title to Маломощный однотакт на ГИ-3 в А2
Posted
22 минуты назад, юрий робертович сказал:

6н3п вообще не лампа

Кому как:

"Лампа типа 6Н3П по своим параметрам является одним из лучших двойных триодов. По коэффициенту усиления она равноценна лампе 6Н1П, но имеет большую крутизну."
- Music Angel.
"Лампы 6Н3П повлияли на звуковой характер довольно сильно. Звук с ними стал спокойным и ровным. Отличия от звука встроенного в Atoll предварительного усилителя — еле уловимы." - журнал Стерео.
Да и много всего положительного о 6н3п.
Так что зря вы наговариваете на нее. Может плохо готовите?



Posted
20 минут назад, RedStar сказал:

Кому как:

"Лампа типа 6Н3П по своим параметрам является одним из лучших двойных триодов. По коэффициенту усиления она равноценна лампе 6Н1П, но имеет большую крутизну."
- Music Angel.
"Лампы 6Н3П повлияли на звуковой характер довольно сильно. Звук с ними стал спокойным и ровным. Отличия от звука встроенного в Atoll предварительного усилителя — еле уловимы." - журнал Стерео.
Да и много всего положительного о 6н3п.
Так что зря вы наговариваете на нее. Может плохо готовите?

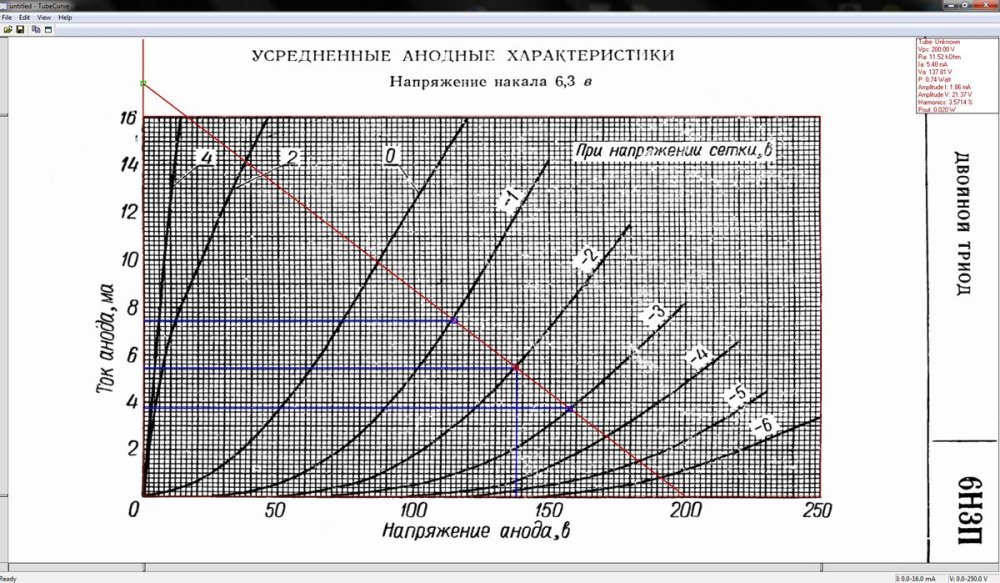

Так у неё же ВАХи все кривые, может в малосигнальном режиме и то не стоит. Ну а журналам этим доверия давно нет.

  • Like (+1) 2
Posted

Питание  ограничено, не более 300В.

 А что нет более интересных вариантов, кроме пальчиков 6н....?

А если какой пентодик с понижающим выходником?

И всё это дело в сетку ги-3 ?

Мож чего красивого предложит ВКН ?

Posted
16 минут назад, юрий робертович сказал:

6н3п говно говнистое,

Прям смотрю, что у вас все такое, куда ни глянь в темы.

3 минуты назад, ДимДимыч сказал:

А если какой пентодик с понижающим выходником?

С МКТ будет норм.

Posted
8 минут назад, RedStar сказал:

С МКТ будет норм.

 Вот пока хочу с вашей помощью участники "прокрутить" этот вариант.

Триоды пока побоку.

А если с пентодом будет чувствительность в районе 0,4В....то вообще красота!
