Recommended Posts

Posted
14 часов назад, AlexKorotov сказал:

T12 KSGER использую уже ок. 5 лет. Жала пока не менял, все как новые.

Зависит от типа жала, от состава припоя и от активности флюса.

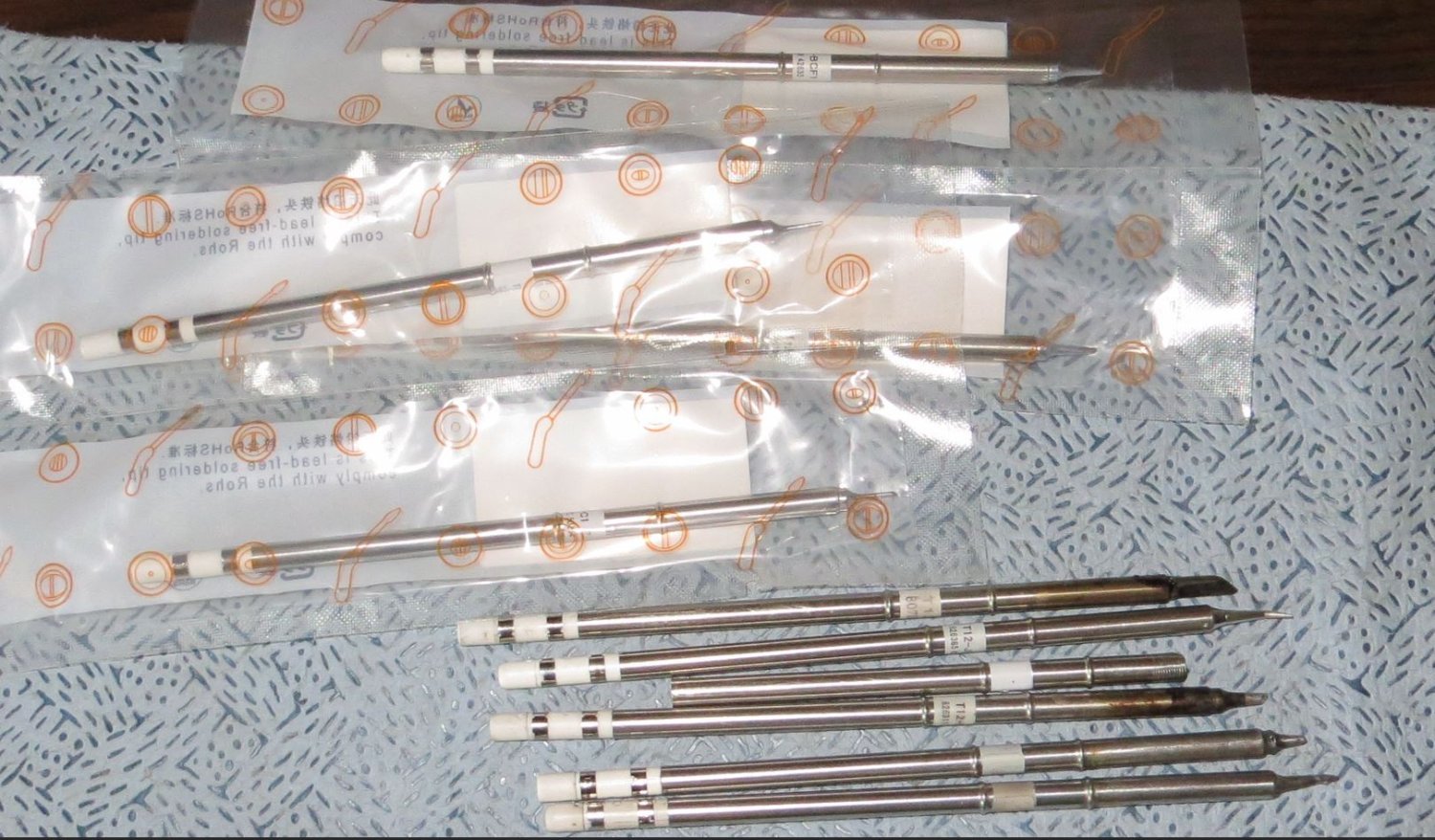

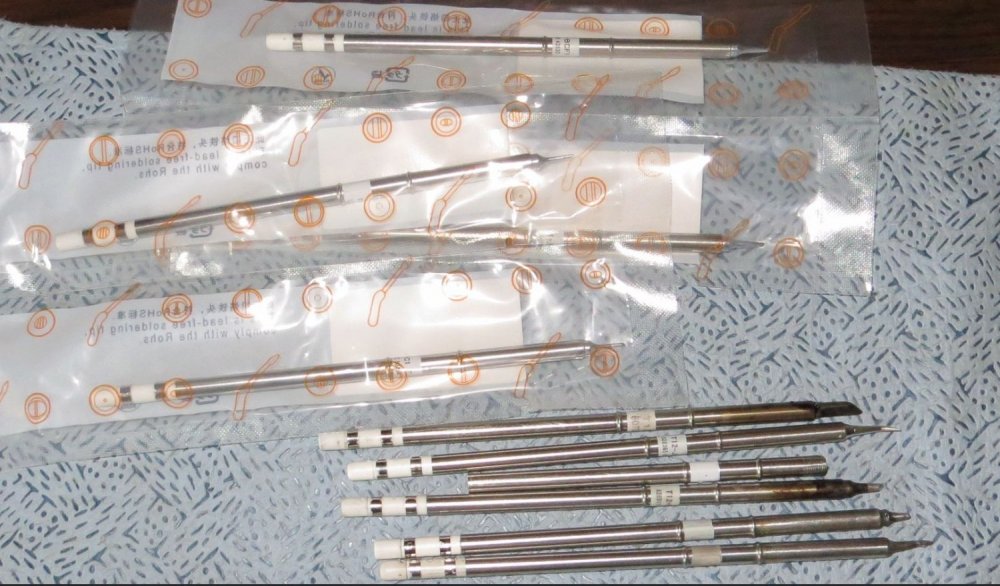

Мой текущий набор жал для Т12.

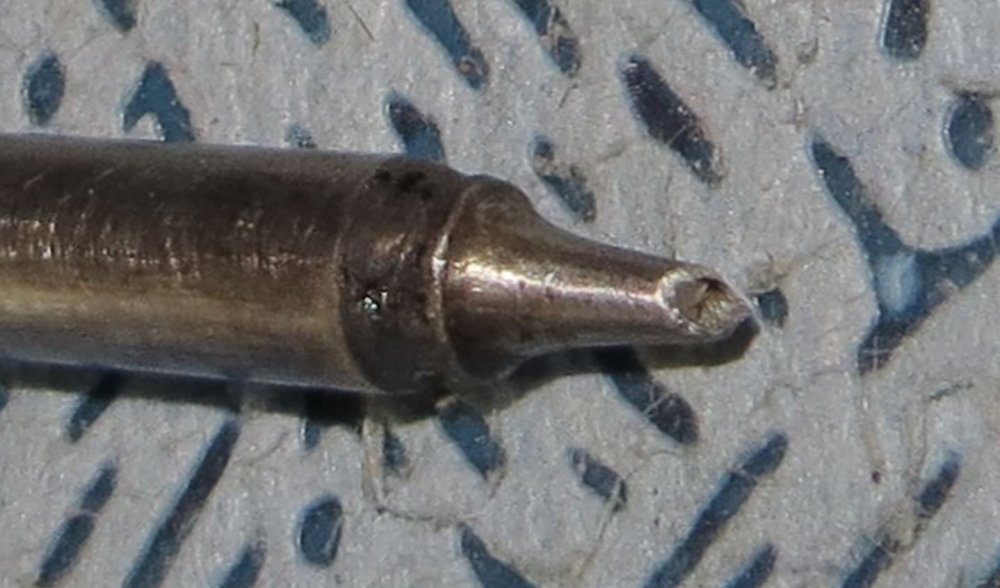

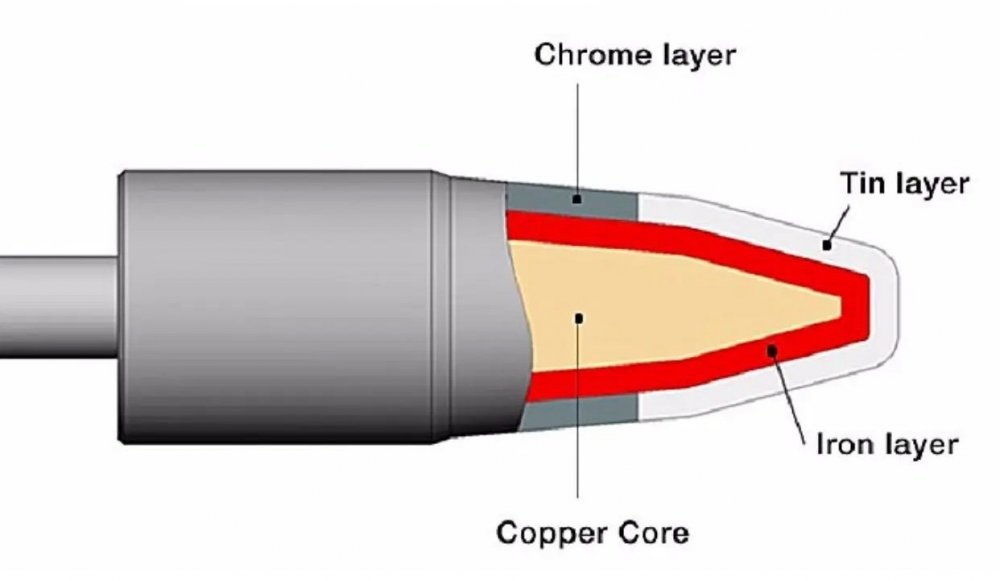

Вот так выглядит жало со "съеденной" медной сердцевиной:


Posted
В 26.08.2025 в 07:17, matss сказал:

Неплохой инструмент для тех, кто занимается ремонтами смартфонов и всякой электроники на ЧИПах.

Очень сильно ошибаетесь, в паяльнике Т-12 обратная связь, если он чувствует, что замерзает, за пару секунд температура растет, ну как доступнее, имитация большой тепловой емкости. По факту эквивалентен советскому 60 Ватному паяльнику. Ламповые конструкции паяю им исключительно, забросил давно все совковые паяльники.

  • Like (+1) 1
Posted

По моему опыту, в жале наиболее важны 2 фактора: сопротивление жала (скорость увеличения температуры при расходе тепла) и теплоемкость (запас тепла, чтобы жало быстро не остывало, при расходе тепла). Эти два фактора дают стабильность температуры жала при пайке разного размера деталей и поверхностей.

Начнем с сопротивления. Посмотрим разные типы. Мощность расчетная. В  реальных паяльниках она обычно меньше, чтобы продлить ресурс жал. Напряжения зависят от типа БП и протоколов питания.

  • SI укор - 20 В / 4 Ом / 5А / 100 Вт
  • SI укор - 24 В / 4 Ом / 6А / 144 Вт
  • TS укор - 20 В / 4 Ом / 5А / 100 Вт - PTS200 V2
  • TS укор - 24 В / 4 Ом / 6А / 144 Вт
  • TS станд - 20 В / 6,2 Ом / 3,23А / 65 Вт
  • TS станд - 24 В / 6,2 Ом / 3,9А / 94 Вт
  • T65 укор - 24 В / 6,2 Ом / 3,9 А / 94 Вт - GVDA/RGS65
  • T65 укор - 20 В / 6,2 Ом / 3,25 А / 65 Вт - GVDA/RGS65



  • T12 станд - 24 В / 8,2 Ом / 2,9 А / 70 Вт
  • T12 станд - 20 В / 8,2 Ом / 2,4 А / 48 Вт


А теперь посмотрим жала JBC

  • С115 - 12 V : 3,4 oHm / 3,53 A / 42 W
  • С210 - 24 V : 2 oHm / 12 A / 290 W
  • С245 - 24 V : 2,5 oHm = 10 A / 240 W
  • С470 - 48 V : 7,4 oHm = 6,5 A / 210 W

C210 и С245 вне конкуренции по сопротивлению. Паяльники с таким типом жал делают многие производители и у кого не задушенная мощность, просто ураганная скорость нагрева, 2-3 секунды с нуля до 300 градусов. И тут, как вы понимаете мощность играет роль, НО с связке с сопротивлением. Старый дедовский 100 Ватный паяльник мощный, но греется очень долго. Допустим С470 мощное вроде, но сопротивление не дает быстро разогреваться. Т12 по скорости в отстающих. Но вы можете попробовать 4 Ом, если БП выдержит и паяльник и все сами поймете.

Второй параметр - теплоемкость. Старые специалисты, любят огромные паяльники с жалом из чистой меди именно из-за этого. Большая масса, обладает инертностью тепла и температура быстро не падает. Для навесного монтажа и толстых проводов это особо полезно. Это позволяет не перегревать детали. Пайка очень быстрая и размеры полигонов или толщина проволоки не чувствуется. Но, у таких паяльников нет регулировки температуры, хотя многие латр используют. Припои требуют разных температур. JBC сделала специальные серии жал, с повышенной теплоемкостью. На конце которых бочонок. Внутри медь. И конечно же нагреватель и термодатчик находятся на самом кончике жала, можно очень точно подбирать температуры при наличии внешнего датчика температуры и записывать профили под разные размеры и типы жал в паяльник. Для любителей активных флюсов есть специальные серии жал, с повышенным ресурсом, за счет более толстых защитных покрытий. Плата за это - некоторое понижение теплоемкости.

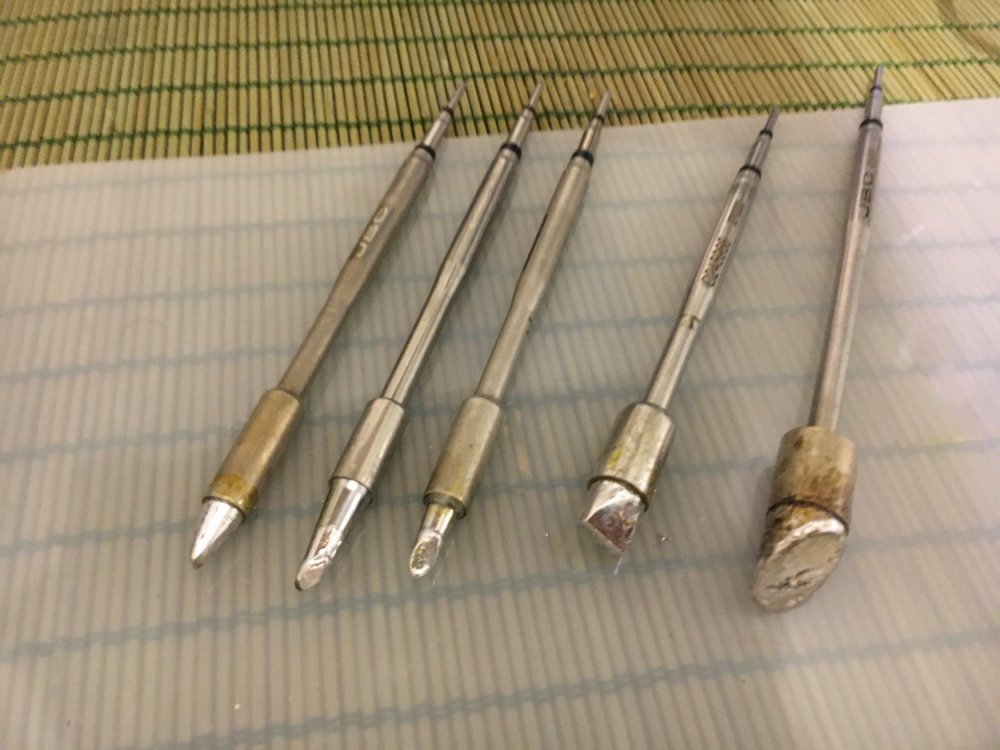

Использую настольную китайскую станцию  200 Вт для С210 и С245 и портативный вариант на базе Sequre (стоимость около 30-40 долларов) под эти 2 типа жал. Паять можно что угодно, размеров и типов жал огромное количество. Самый большой "скос" 9 мм диаметром (на фото справа), для шин и очень толстых проводов.


Еще важный параметр - длинна жала. Т12 достаточно длинные, рычаг большой и малейшее дрожание руки после активной физической работы будет мешать пайке. Для редких случаев, когда нужно куда-то залезть глубоко, у некоторых производителей есть удлиненные жала. Платы и мелкие деталюшки совсем коротким жалом удобнее, С115.


Сами жала только оригинальные. Реплики очень далеко позади по качеству, долговечности и параметрам. Sequre не стали душить мощность паяльников и дали советы, какие БП использовать по мощности, чтобы полностью использовать потенциал С210/С245 со своими паяльниками.

  • С115 - 9 V / 3,5 oHm / 2,6 A / 23 W - БП 40-60 Вт
  • С210 - 21 V / 2,0 oHm / 10,5 A / 220 W - БП 280 Вт
  • С245 - 21 V / 2,5 oHm / 8,4 A / 180 W - БП 240 Вт

Купил компактный БП 21V / 280 W. Пусть не пугает такая мощность, да, в импульсе такое может быть кратковременно. Плюс надо учитывать КПД, потери на проводах… Спаял кабель USB-C, двужильный провод из силикона с толстыми жилами (опять же, сопротивление). Полный восторг от паяния. Т12, Т65, TS,  Quick высокочастотный даже доставать не хочу. Пробовал у друзей и продавцов, ERSA, Weller - много легенд, но удовольствия от работы не хватает. Metcal хорош, для промышленной  сборки плат и ремонтов электроники, на одном типе припоев. Жало только под одну температуру. У них нет теплоемких жал, для навесного не пойдет. Для интересующихся начинал бы с Sequre s99 и одного оригинального жала JBC С245.



  • Like (+1) 2
  • Thanks (+1) 1
Posted
9 часов назад, tubelover сказал:

C210 и С245 вне конкуренции по сопротивлению. Паяльники с таким типом жал делают многие производители и у кого не задушенная мощность, просто ураганная скорость нагрева, 2-3 секунды с нуля до 300 градусов.

Всё верно. У меня китайский клон JBC, станция T210 на жалах С210 - очень хорошая станция и я очень ей доволен. Паяет всё подряд, и большие полигоны, и маленькие, и SMD элементы и навесной монтаж. Есть и KSGER на жалах T12 - пользуюсь для выпайки крупных деталей. Рассматривал к покупке станцию на С245 жалах, но выбрал на жалах С210 для меня она более универсальная.



  • Like (+1) 1
Posted
24 минуты назад, Mark Levinson сказал:

станция T210 на жалах С210

Китайцы делают станции с тремя ручками (200-320W), под все типы жал, с возможностью одновременно использовать двух ручек. И одна ручка, под все три типа жал с гироскопами. Есть у С245 большие жала, иногда полезны...

  • Thanks (+1) 1
Posted

Собственно борьба сейчас идет за кривую температуры. При включении или при прикосновении к холодному месту пайки примерно вот что происходит:

5453.jpg.58d472c1d112e79f0c98921d45895613.jpgВ обычных паяльниках всплеск намного больше и после него идут затухающие колебания, пока станция не выйдет на целевую температуру оптимизацией мощности. Понятно, что этот процесс  зависит от мощности, сопротивления и алгоритма станции.



Стараются сделать вот так:


Китайцы для этого встраивают в станцию wi-fi и обновляют алгоритмы работы станции регулярно. Плюс вроде добавили ИИ, чтобы станция подстраивалась под ваши повторяющиеся задачи.

  • Like (+1) 1
  • 2 months later...
Posted

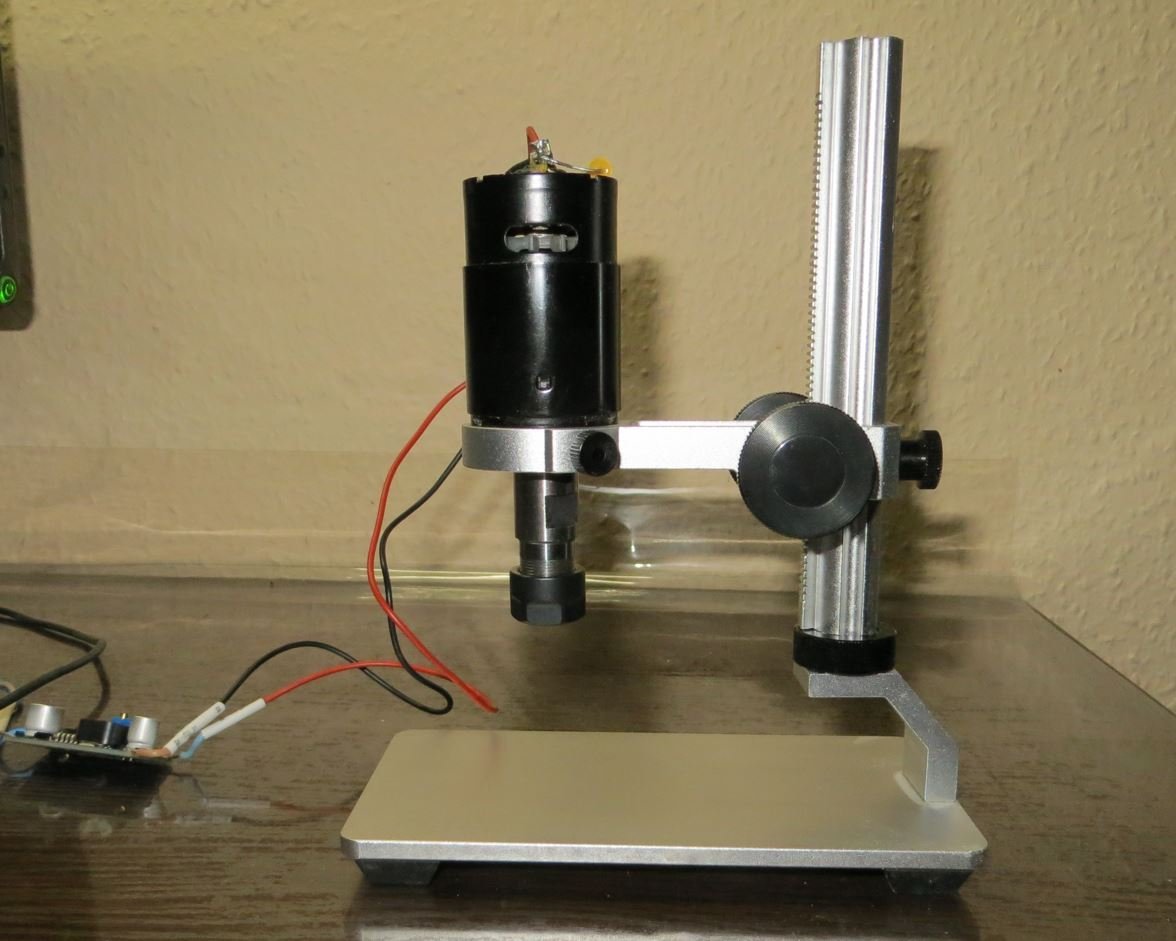

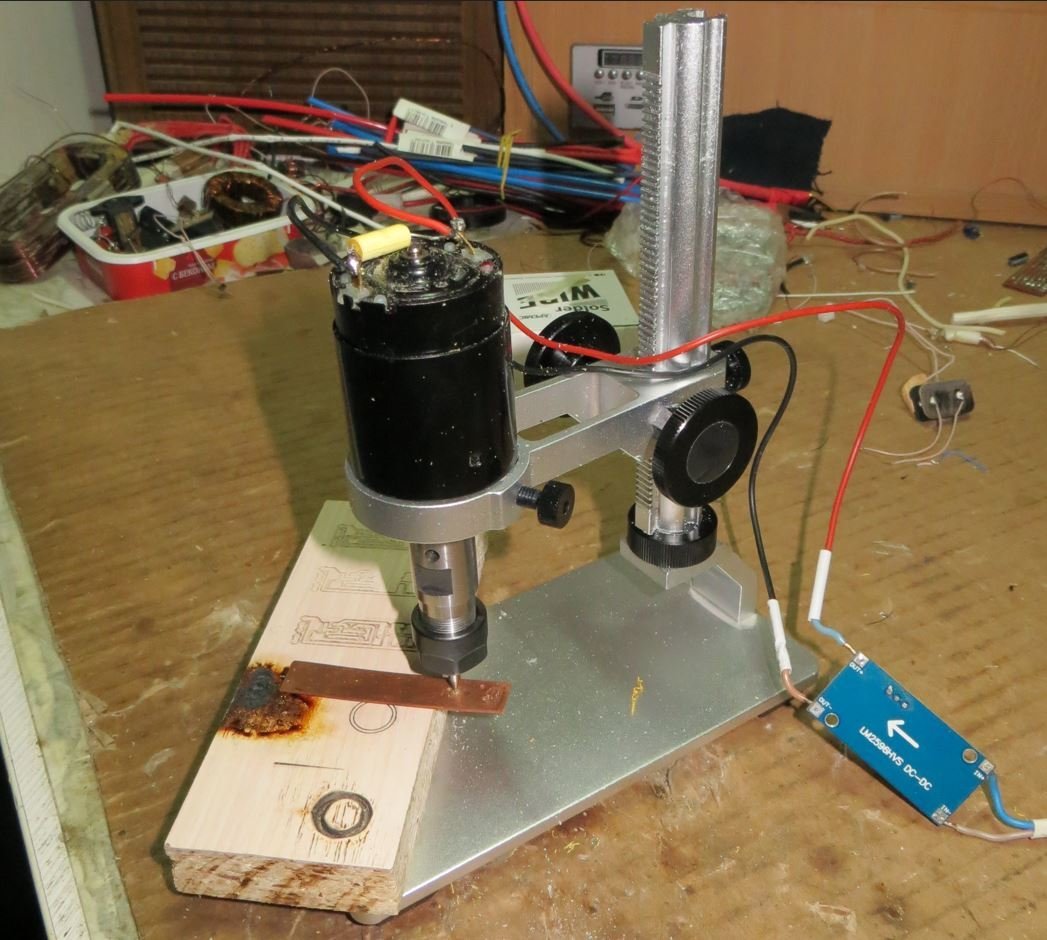

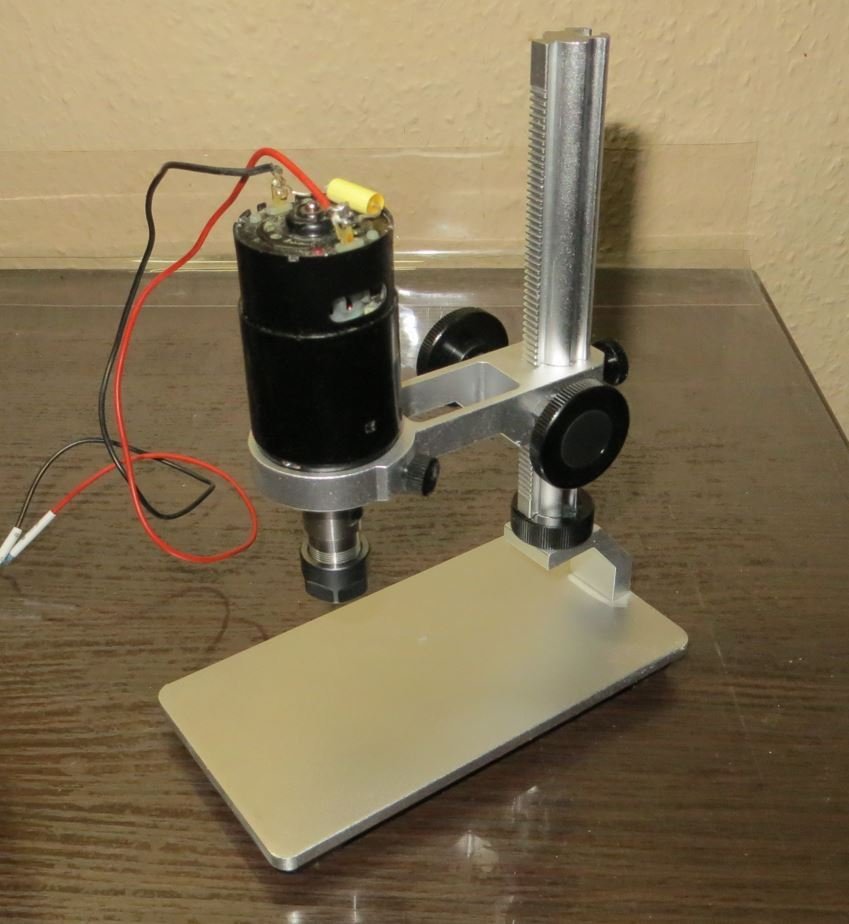

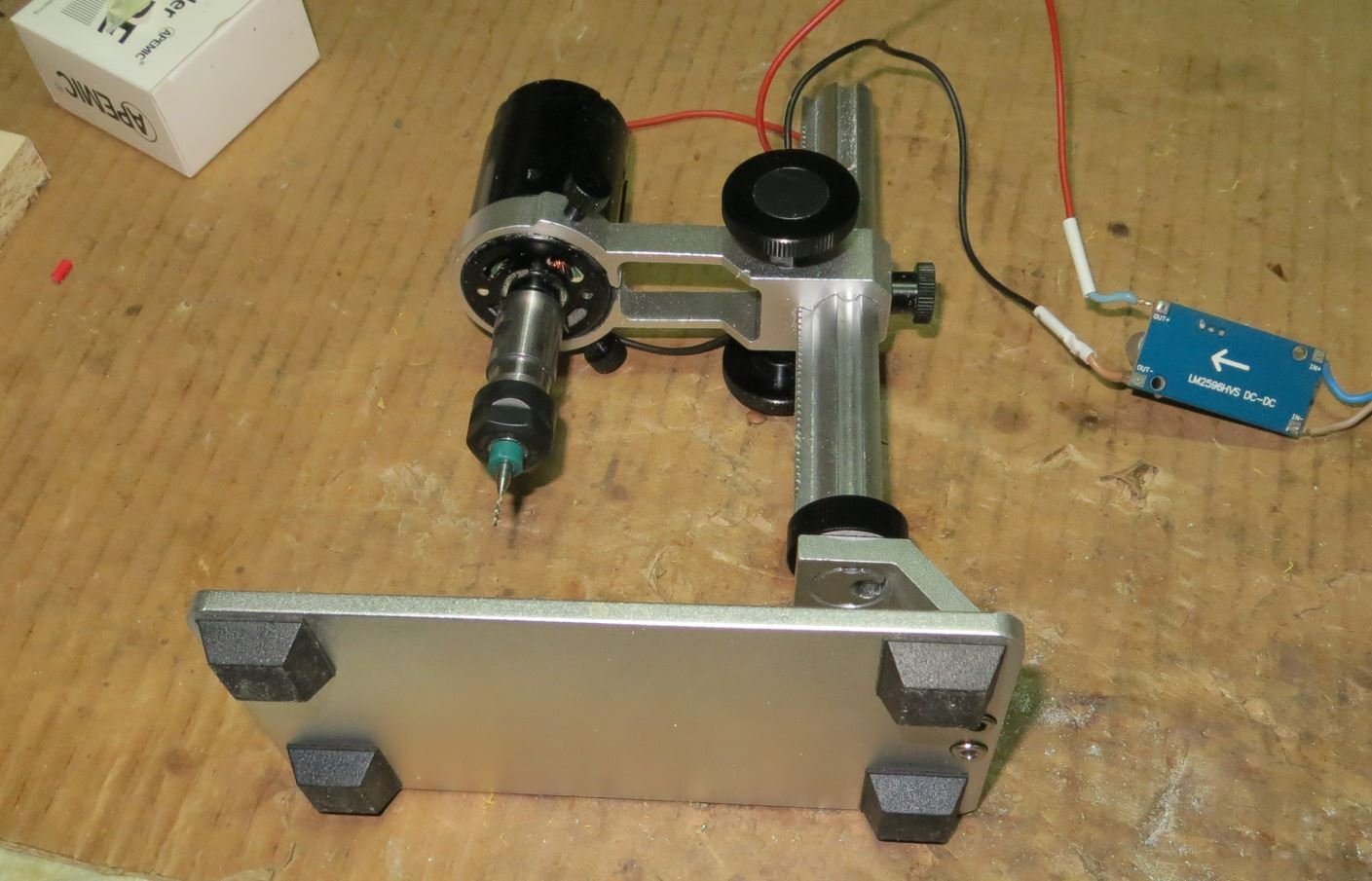

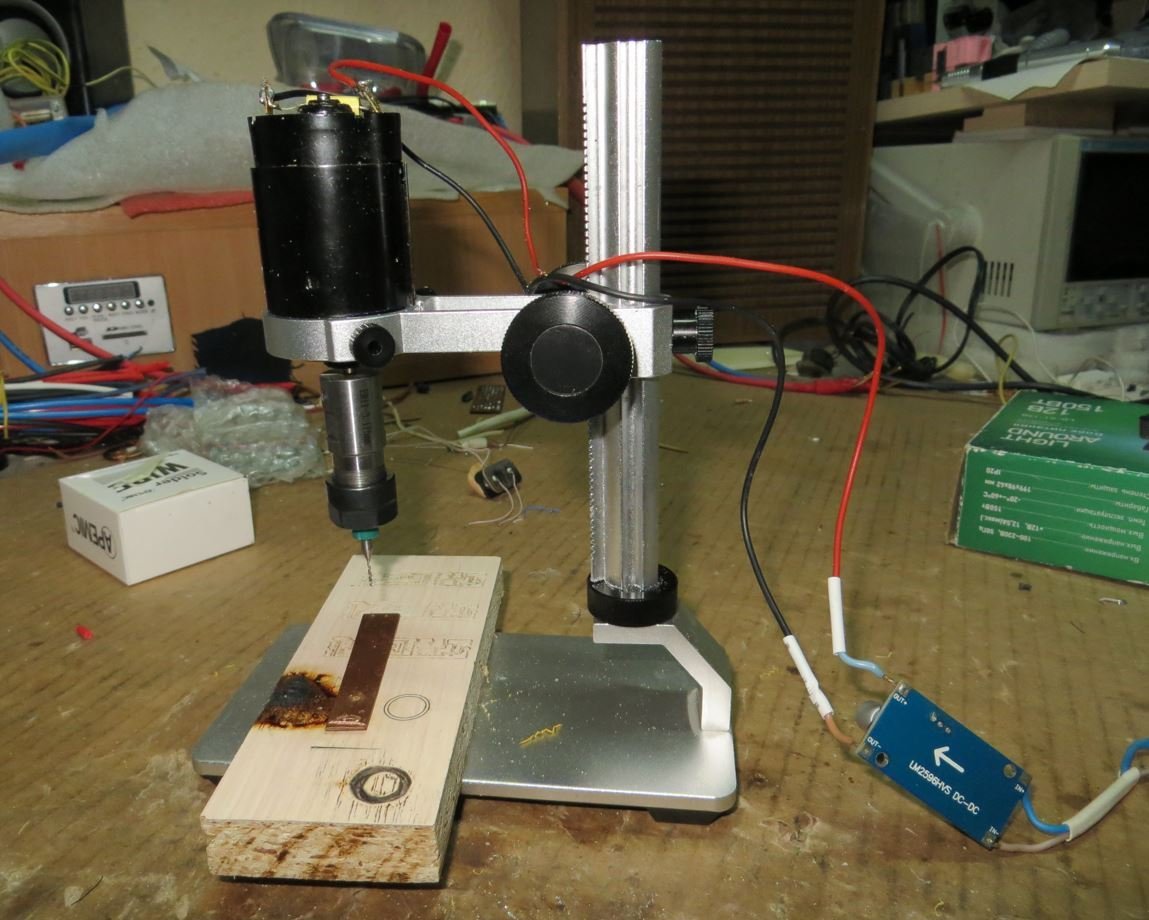

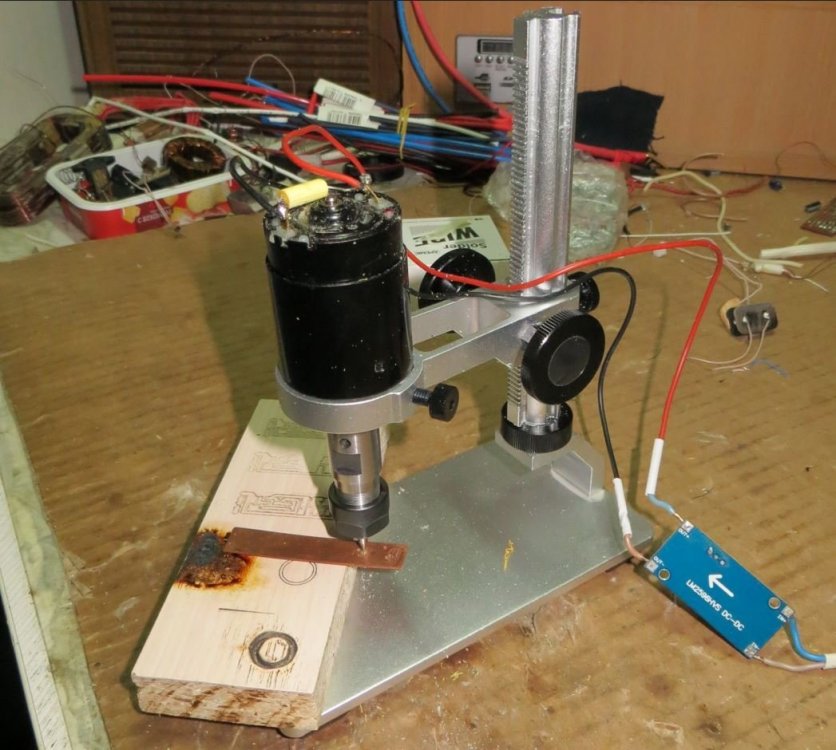

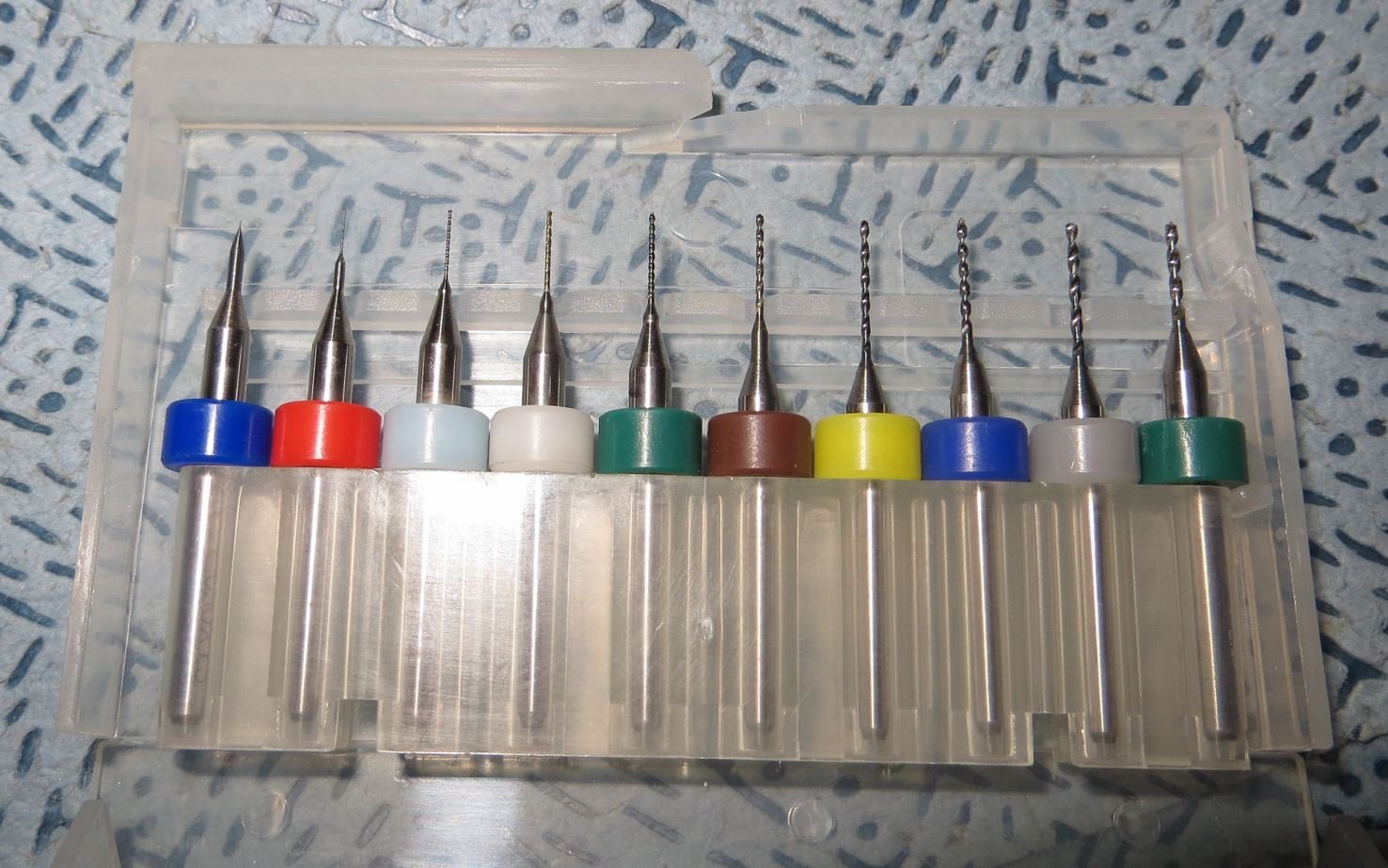

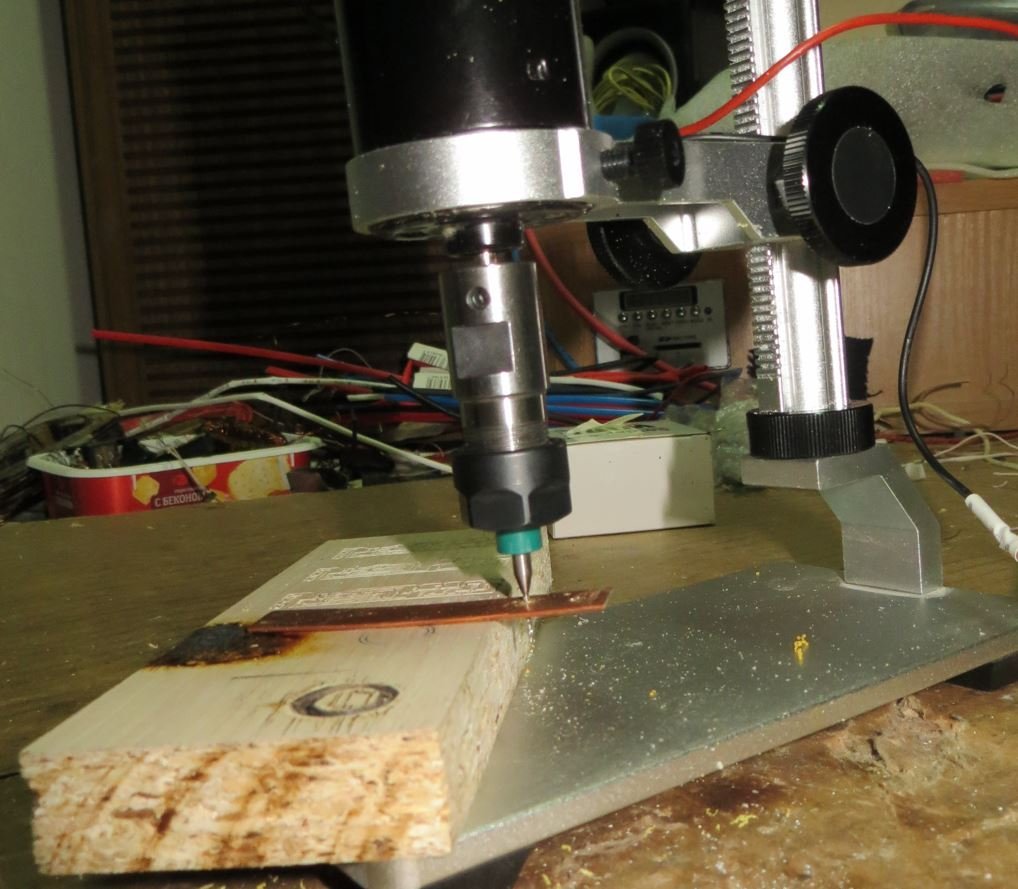

Микро сверлильный станок для плат

за недорого.

Штатив для электронного микроскопа

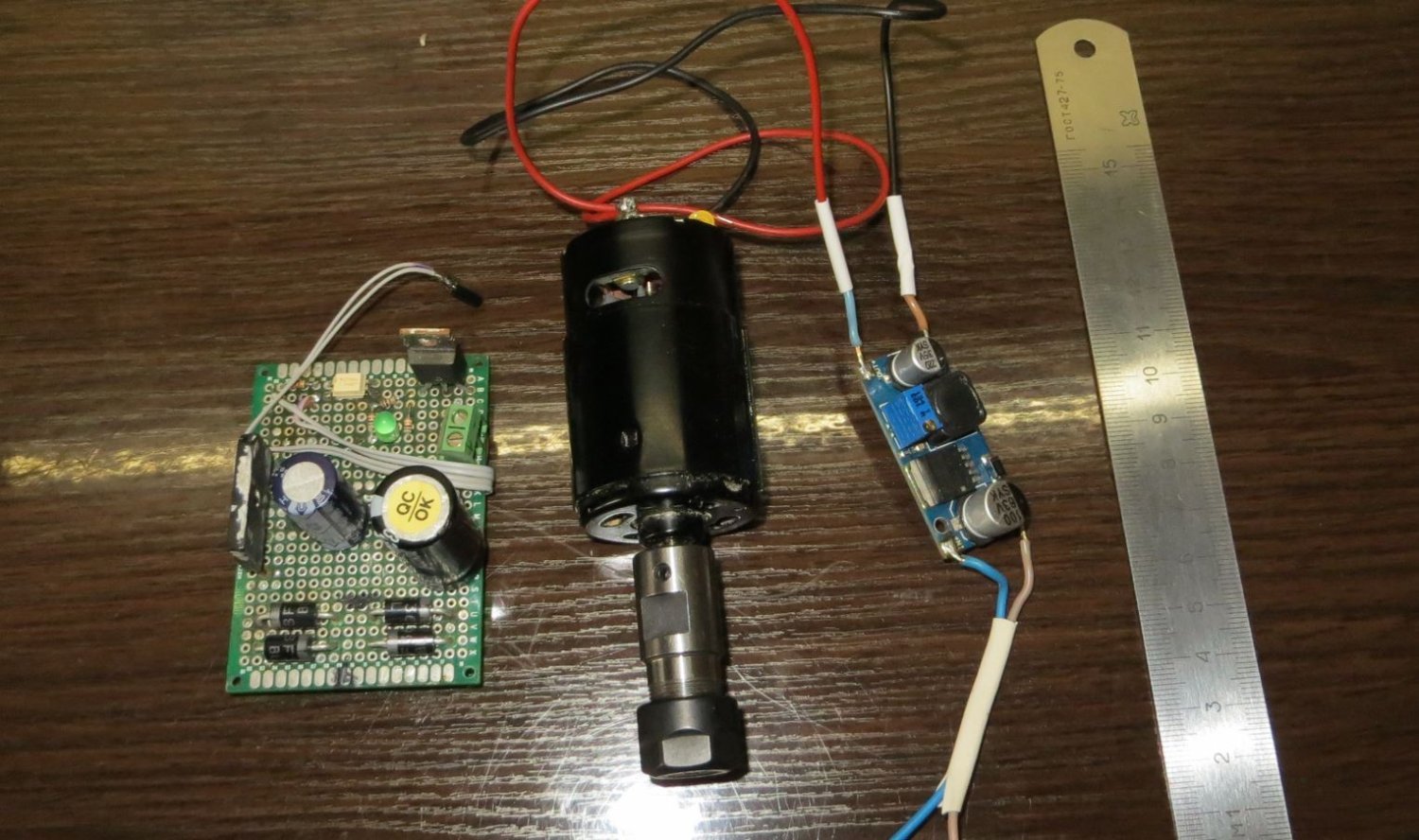

Высоко обористиый движок +цанговая насадка ER11 - 3.175мм - это шпиндель от ЧПУ микрофрезера..... Модуль DC-DC - софт старт для двигателя, чтобы импульсный блок питания при старте не перегружался и не уходил в защиту при превышении тока. Обороты 15 000 об мин.




Posted

Здесь регулировка погружения сверла на несущей. Лучше на приводе.  Делал лет 35 назад похожий для плат отлично, но для глубокого погружения не идет, уводит сверло и 90 %у меня не получалось, Лежат сей час в гараже разобранные 2шт. Один на СЛ  какой-то там 3ХХ. и маленький движок на 27в от военки. уже лет 25 не пользуюсь. Место занимают, а для нескольких отверстий Дремер.

  • Like (+1) 1
Posted
16 минут назад, alex2203 сказал:

Здесь регулировка погружения сверла на несущей. Лучше на приводе.

  На мой взгляд, очень большой получается вылет кончика сверла от подшипника мотора и слишком тяжеловесно по конструкции цанговое крепление режущего инструмента - негармонично выглядит.

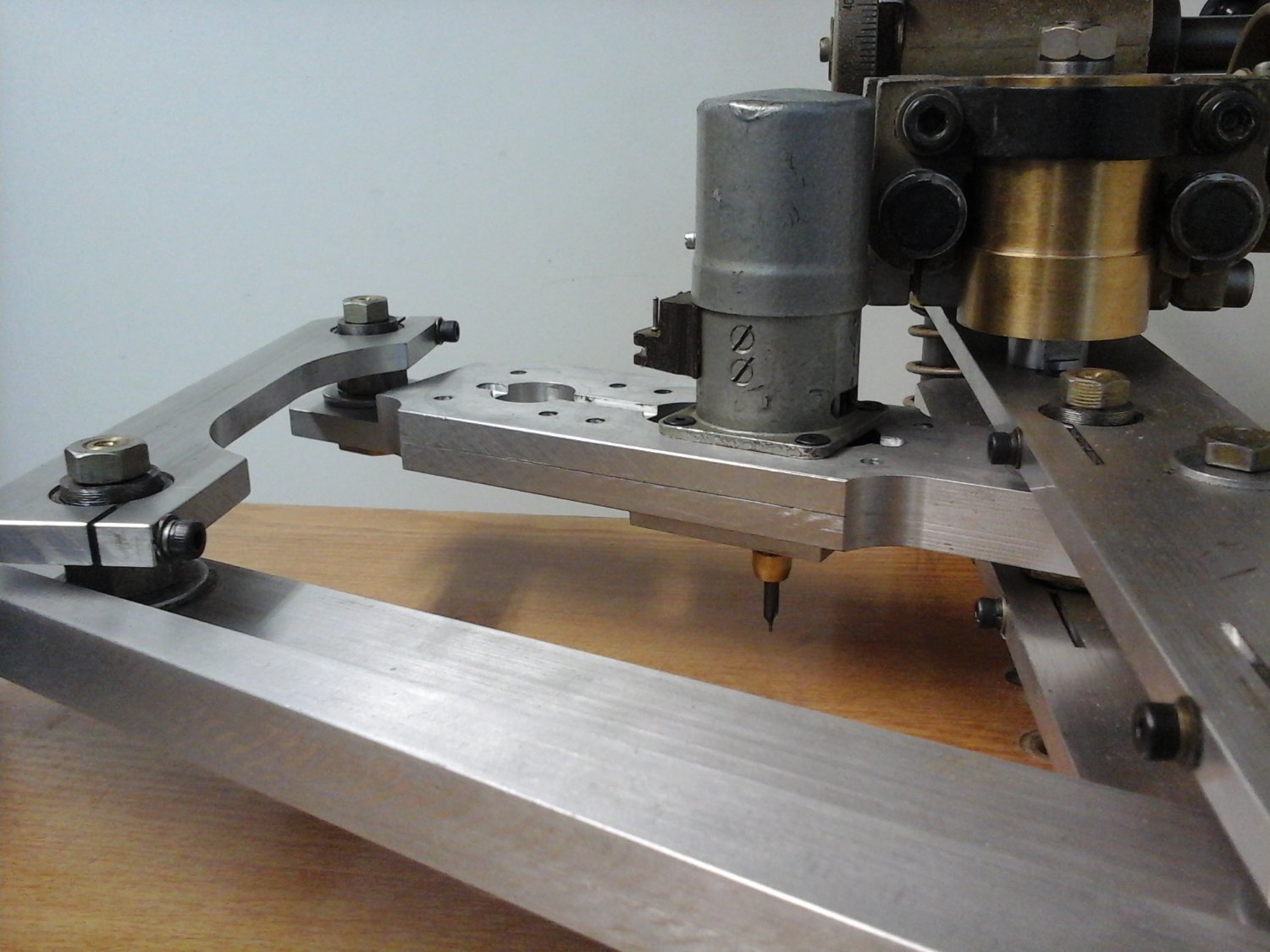

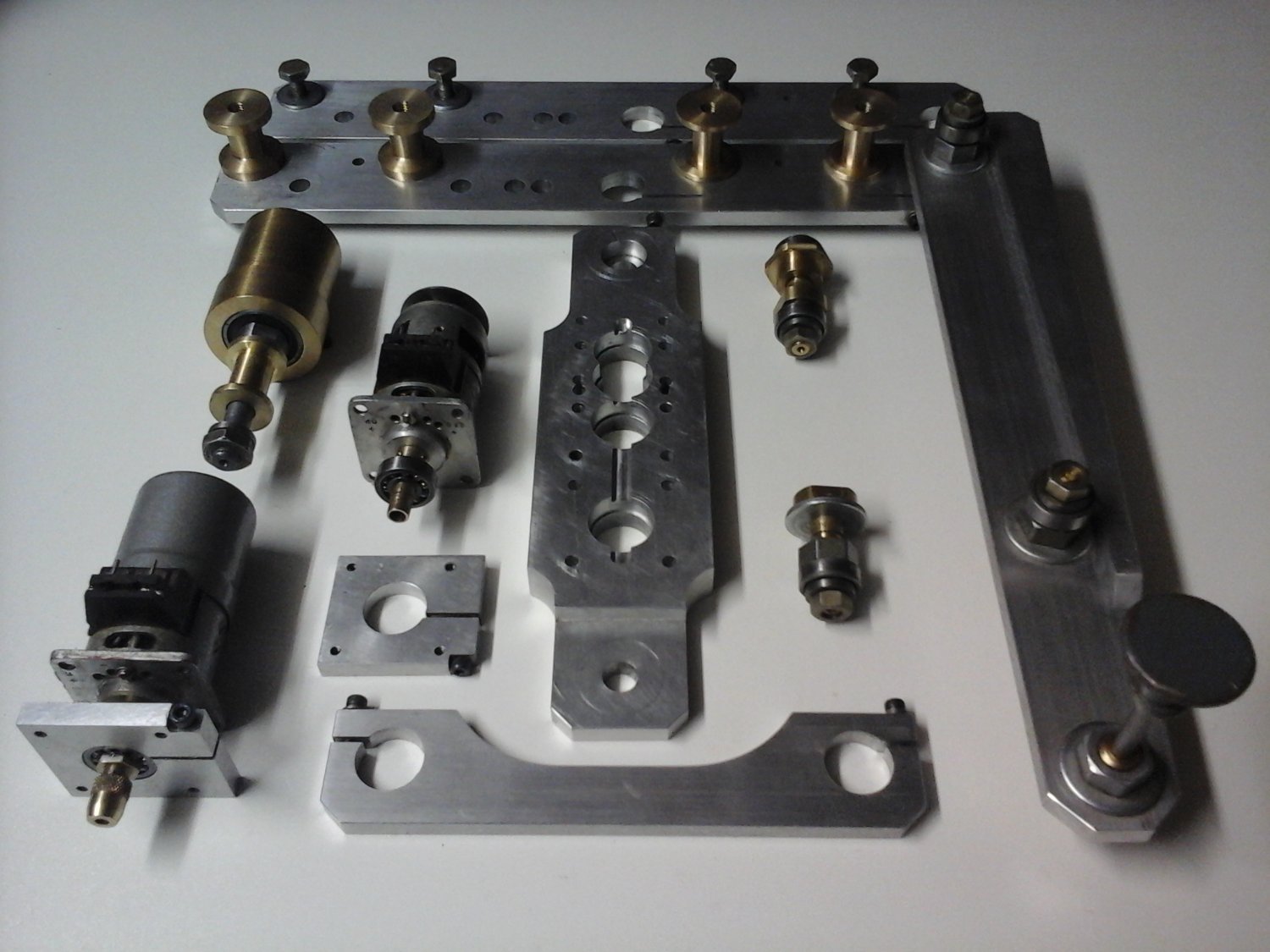

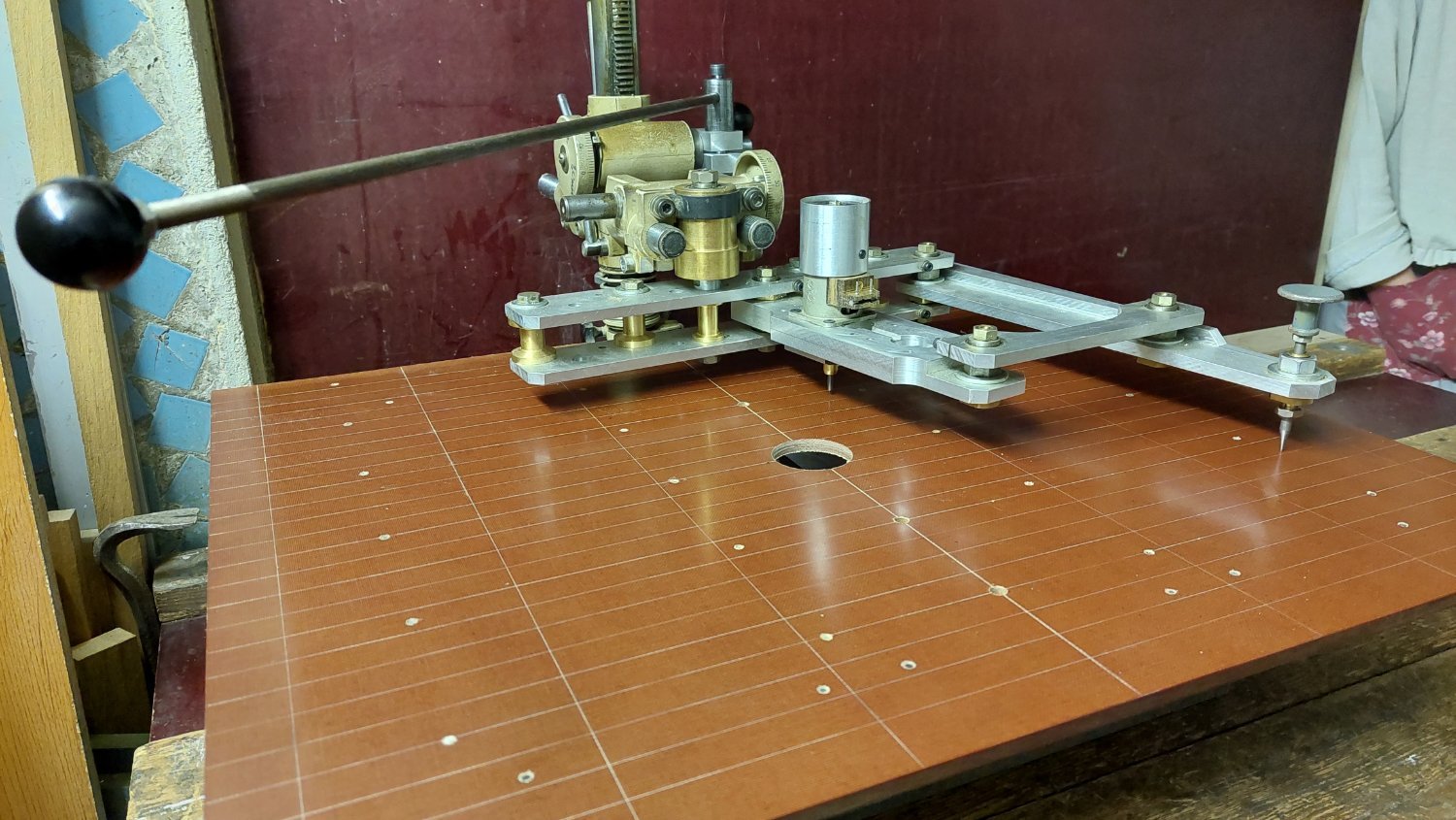

 При использовании подобного двигателя в копировальном приспособлении, я применил дополнительно самоустанавливающийся подшибник для увеличения жесткости системы, подачу сверла вниз удобней делать рычагом.




  • Like (+1) 2
Posted

Когда-то давно делал через рычаг подачу изделия, а сверло жестко было зафиксировано, из какого-то старого журнала, вроде "Радио"

  • 2 weeks later...
Posted

Пришло оригинальное жало 245. 99 паяльник. На 140W USB источнике напряжение падает до 17В, по индикатору. Облуживается несравнимо лучше, чем китайский вариант. Видимо таки экономия. При всей убогости современных жал ERSA облуживание не слезает, как в китайцах, которые без активированного флюса никак. Причем вытер об губку и все по новой...
