Доброго времени.

Уважаемые коллеги. Расскажите по самому простому и короткому - чем так хорош LC фильтр, чем он лучше для лампового УНЧ в звуке в сравнении с CLC.

Спасибо.

Posted

Если просто и на пальцах, то LC фильтр минимизирует помехи по питанию (в том числе и по общему проводу), вызванные током заряда/разряда емкостей фильтра. Это огромный плюс, все остальное - минусы и их очень много.

  • Like (+1) 1
  • Thanks (+1) 1
Posted

Ну например расчет L у LC изрядно сложнее, выходное напряжение от 0,9 Uпеременного +/-, акустический гул с которым нужно бороться.

  • Thanks (+1) 1
Posted
15 минут назад, Xрюн222 сказал:

Нет никаких существенных минусОв, не стращайте почем зря.

ПлюсА существенно превышают минусА.:smile-11:



  • Thanks (+1) 1
  • Круто (+1) 1
Posted
37 минут назад, johnson1496 сказал:

Ну например расчет L у LC изрядно сложнее, выходное напряжение от 0,9 Uпеременного +/-, акустический гул с которым нужно бороться.

Расчет, азбучный, так же, по учебнику. Особо продвинутые знают 1 секретную формулу на память. Выходное напряжение во всех практических случая может быть получено требуемое... Зато меньше габаритная мощность трансформатора. Акустический гул - проблема изготовления деталей и узлов в клубе им. Криворучки, не более того.

  • Like (+1) 1
  • Thanks (+1) 1
Posted

Мммм....да тут есть что узнать интересного)))



Дайте один рабочий номинал дроссели и конденсатора...и входной и выходной напруги

Хочу понять что к чему

Posted

Например, имею усилитель, где на 500 в, 100 или 120 ма первое звено фильтра  10 гн и 10 мкф, никто ни акустически, ни как еще, не гудит... Кенотрон 5ц3с работает хорошо даже такой, который с      С L С  фильтром немного искрил при включениях.

Настоятельно рекомендую известную статью Александра Соколова про расчет выпрямителя с Г-фильтром.

  • Thanks (+1) 1
Posted

Я и не говорил, что плюс не перевесит минусы, у самого такие фильтры последние 5 лет. Я имел в виду, что для ТС это будет несколько сложновато.

Posted

По крайней мере я бы поостерегся схемотехники, где при неосторожном обращении напряжение  может подскочить в полтора раза. Сколько у ТС номинал питания 1600В? А станет без нагрузки?

Posted

В любом случае такой фильтр желательно немного "подгружать" резистором, чтобы нагрузочная характеристика на всём рабочем участке оставалась пологой.

  • Like (+1) 1
Posted

Ну я делаю проще: софтстарт. Пока лампы не прогреются анодник не включается и наоборот - пока анодное не отключится накал не снимается.

Posted

Когда-то Никита Трошкин подсказал идею, что и было реализовано: кенотрон RGN1064 - 1,5 мкФ - дроссель 20 Гн (при f = 100 Гц), I = 100 мА, Rа = 100 Ом. "Соль" в том, что первым конденсатором в небольших пределах можно регулировать Еа.

  • Like (+1) 1
  • 1 month later...
Posted

Несколько скриншотов на тему CLC фильтра. Дроссель д49 нагрузка 120мА шунтировался конденсаторами от 10 до 0,015 мкф

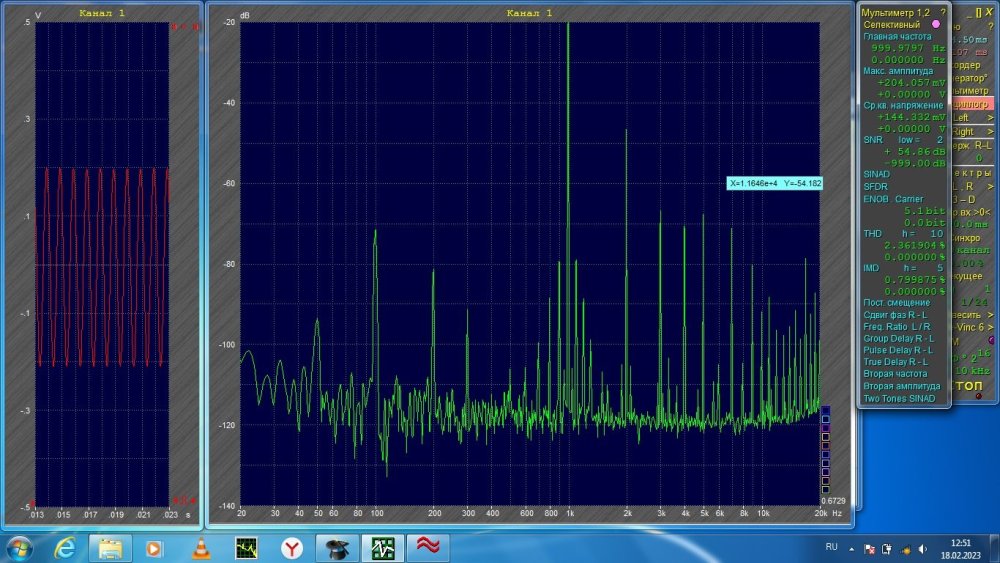

без дросселя

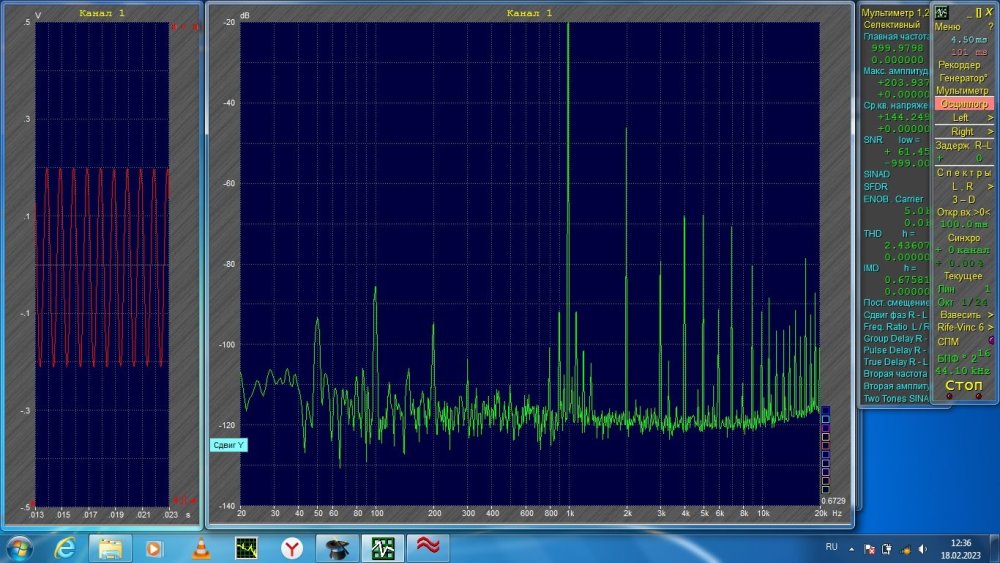

10 мкф

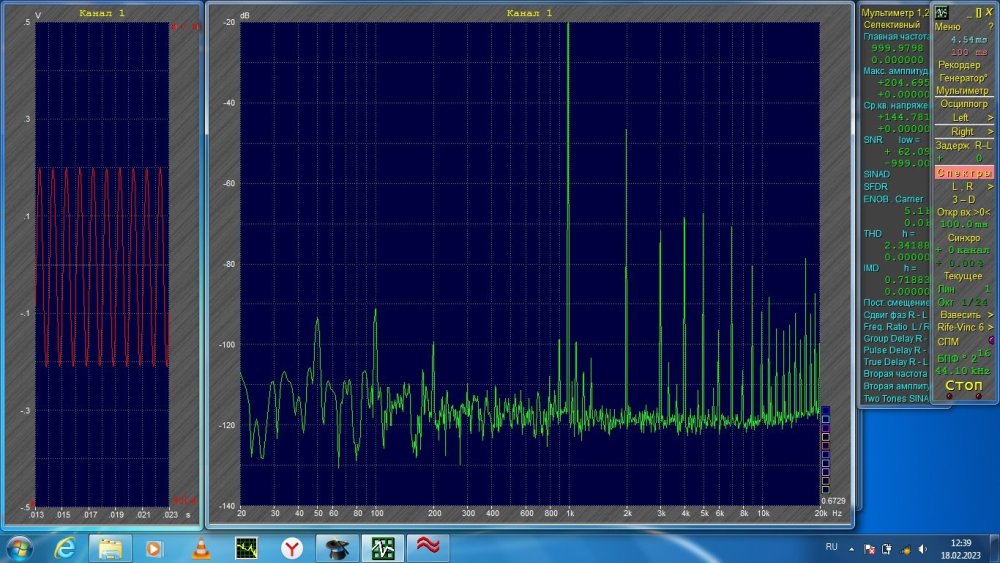

4 мкф

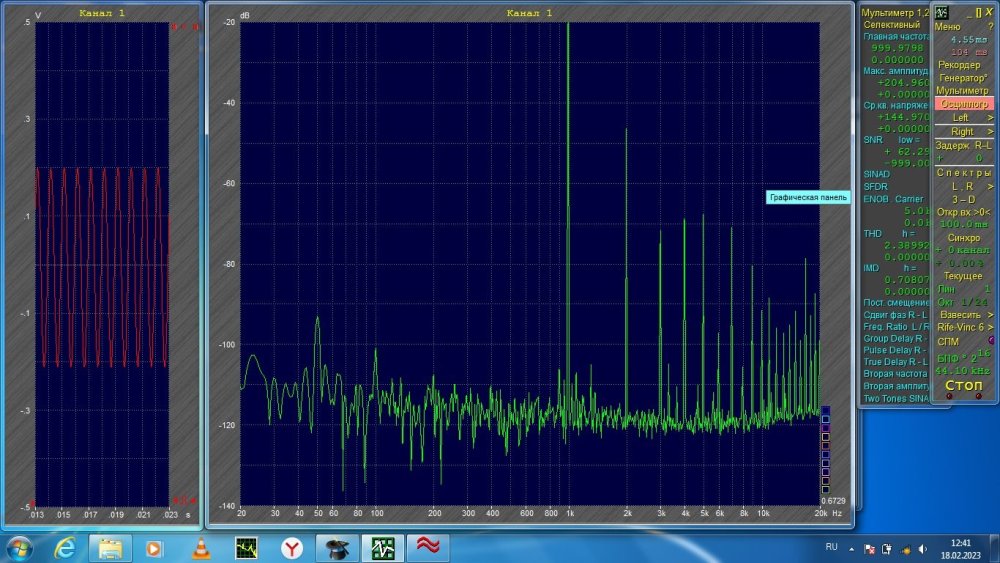

2мкф

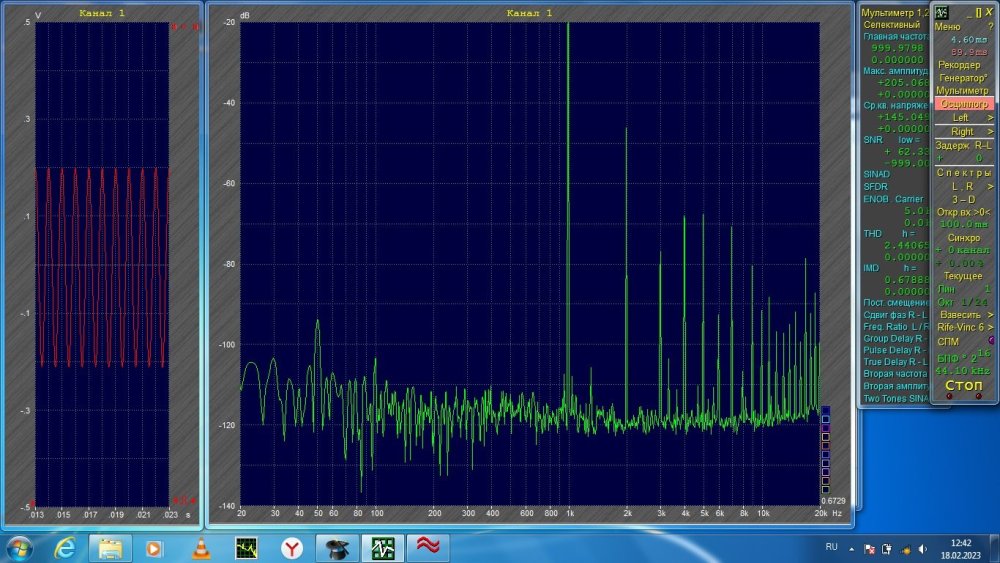

0,25мкф

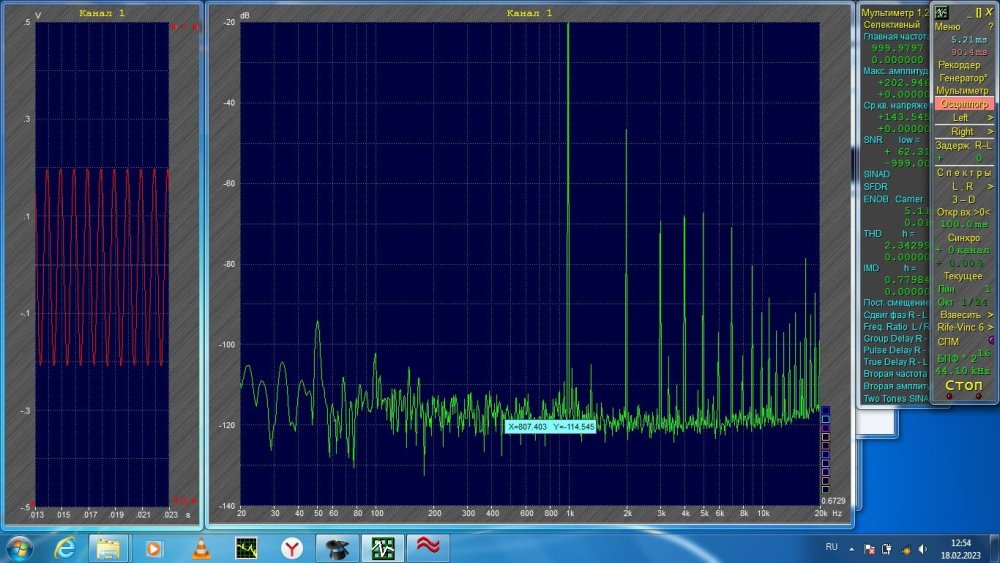

0,22мкф

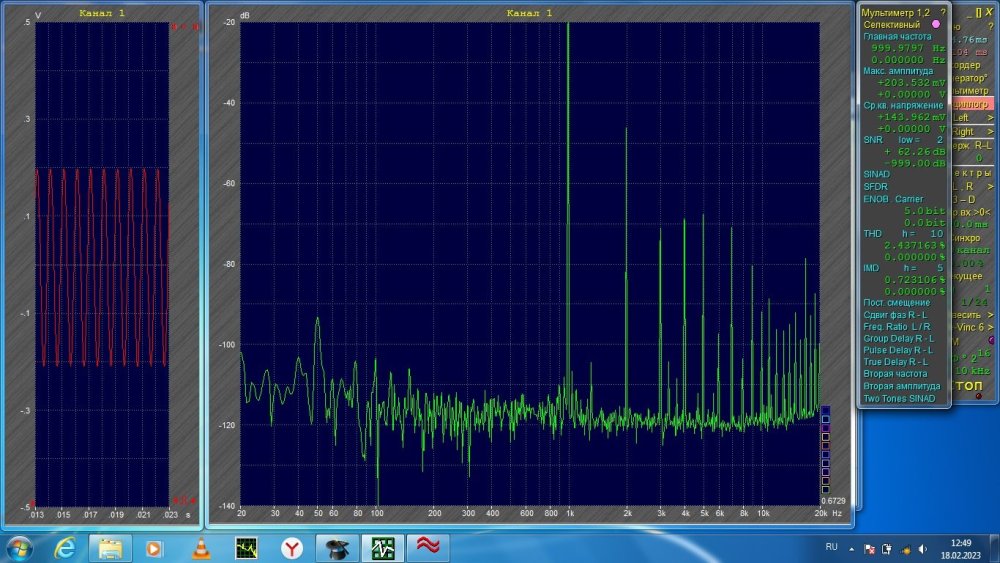

0,015мкф


  • Like (+1) 2
Posted

Можно попробовать вроде СL2C или 2CLC поставить.
Интересно вот эти 0.22–0.25 и индуктивность в пересчете на частоту контура типа LC , как-то соотносятся частотами гармоник?


Posted
14 минут назад, Сергей А сказал:

как-то соотносятся частотами гармоник?

Это фильтр нужен для отсечки 100гц модуляции, конечно если 100 гц не отсекать и вовсе зашунтировать дроссель гармоники вырастут в разы смотрите первый скрин. Если пик ывыше 60дб уже слышно фон.

Posted

Я не про шунтирование , какая индуктивность у дросселя ?

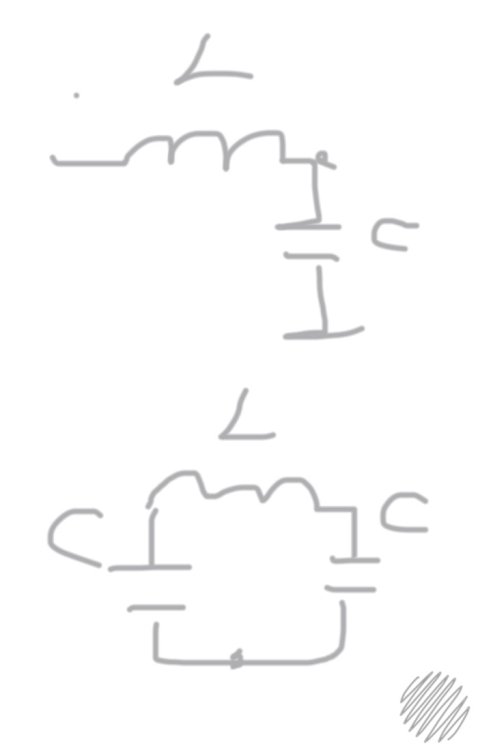

Просто резонансные интересуют. Можно представить как

внизу С/2 получается.
