Всех с наступающим годом!
Прошу помощи в ремонте аппарата.
Вроде не тупой, а понять не могу.
Имеется схема одного из встроенного в данный аппарат корректора МС (указан один канал. оба идентичны.):


Проблема в том, что при включении, выгорает резистор R39 стоит 0,5 Вт в другом канале.
замена всех транзисторов и диодов, по схеме, от R21 до R45. никаких результатов не дало.
Замерить напряжения не успеваю.
Где смотреть причину?

Posted

Затейники эти японцы. Для 2-х вольт амплитуды иметь +/- 73В. Разрываем ООС (отключаем цепь R23, C7, R25..R31 от выхода) и начинаем включать с выхода. Отрываем от коллектора 13-го D3, D5, R21. Разумно не подавать напряжение на входной каскад: режем "+" и выпаиваем R13. Убираем выходные. Проверяем. При исправности TR19 ток может протекать только через TR17. Ставим потенциометр килоом 100 параллельно D9 движок в точку D3, D5, R21. И потихоньку напряжение на базе TR15 приближаем к земле. Смотрим, чтобы возбуждения не было. Пытаемся получить то самое-67,2 на базе 23-го - в смысле 5мА через коллектор. Можно нагрузить предвыходной на 1 кОм, так как Ку большой и потенциал не выставить. Пишите результат. Если нет осцилла - сильно плохо.

Posted
1 час назад, BAA сказал:

Затейники эти японцы.

Это да. Такое в первый раз случилось со мной. что не могу сообразить, где искать проблему.
Спасибо, BAA. Проверю всё. Надеюсь получится.

Posted

BAA, первоначально все не помогло, даже при отключенной ОС и с помощью осцилла.
Я реально разозлился. Заменил Д11 двумя диодами и тщательно всё пропаял.
Эффекта было "0". Учитывая, что в другом канале были битыми 2SK369, то замена на 2SK170 в данном канале просто обрадовала!
Только я не понял, почему?
Теперь все встало в норм! 2SK369 в продаже даже и близко нет. А 2SK170 хоть и не прямая замена, но вполне нормальная.
Теперь дело в предваре далее, так как на него поступало 73 вольта на вход без развязывающих кондов.
Этот канал преда с очень слабым усилением от корректоров.
В приложении схема усилителя. Может кому пригодится.
Всех с наступающим годом!



511280748_Denon-PRA-2000Z-Service-Manual(1).pdf

Posted

Доброго.

ТР23 - это ГСТ.

Р39 - токозадающий резистор.

Гореть может, если ему многа напряжения дать. Как дать? Ну, например, оторвало Д7/Р37. Или отрывает. Или трещина. Или ... . В общем, поменяйте Д7/Р37. Заодно Р35: мало ли, где что коротит.

Проверка - выпаять ТР23. На базе должно быть, 6В отн. минусовой шины (т.е. -67В, если шина -73В).

Как бы всё.



Можно ещё ТР23 поменять на любой НПН с напр. порядка 100В. Мало ли, его "глючит". Я пока о таком не слышал, но теоретически, может.

  • Like (+1) 1
Posted
41 минуту назад, Bobby_ii сказал:

...Как бы всё.

Спасибо. Но Р35 пробовал менять, как и Д7/Р37. Замена на проверенный ТР23 роли не сыграло. Так же горит Р39!
Вот без ТР23 попробую проверить напряжения.

Posted

Проверяйте состояние дорожек на плате ( на предмет микротрещин ) , и пропаяйте всю плату заново - все точки пайки . Проверьте сдвоенный диод Д11 и резистор R35 . Вообще - имеет смысл проверить номиналы всех резисторов ( без отпайки из платы ) . Номиналы резисторов иногда могут меняться в 1,5 - 2 раза ( сталкивался с таким ) - надо прозвонить их тестером .

  • Like (+1) 2
Posted
18 часов назад, vs music сказал:

состояние дорожек на плате

Все отлично!

20 часов назад, Bobby_ii сказал:

выпаять ТР23. На базе должно быть, 6В отн. минусовой шины (т.е. -67В, если шина -73В).

На базе ТР23 (при выпаянном транзисторе!) -67,7, на базе ТР21 -0,6
Р35 впаял новый, на всяк случай. Заменил Д7 на ближайший аналог - 1N4148.
Попробую запустить...

Posted

После впайки ТР23 режимы в норме.
Отработал 30 мин. и выгорели ТР19 и ТР21. ТР23 и его обвязка целы остались.

Posted

Да, штудировка платы и деталей это залог успеха.

 Бывает даже внешне целая красивая пайка висит над окисленном контактом печатки.

На первый взгляд всё нормально.

С 2-х сторонней печаткой вообще свои причуды есть.

Posted
11 минут назад, RedStar сказал:

После впайки ТР23 режимы в норме.
Отработал 30 мин. и выгорели ТР19 и ТР21. ТР23 и его обвязка целы остались.

Анатолий! Замеры ничего не дадут.

Нужна штудировка всего и вся.

У тебя мгновенно приходящий дефект, кз или обрыв.

Posted

Электролиты  заменить.

---------------------

 Проверить переходы TR1,3,13 стрелочным тестером на сотнях килоомах.

D1 тоже.

   Можно поменять местами эти tr и d1 с другого канала.

Мерить вольтаж не нужно, лучше следить за температурой R39  в обоих каналах

т.к. транзисторы и диод поменялись местами.

Конденсаторы керамику проверить мегоомметром, даже с11..если он керамика.

Глина бывает течёт.

Posted

Дело, видимо. было не в "бобине"... Клиент  брал транзисторы на Али... Видимо "фуфло".
Каждую деталь отпаивал для проверки качества места пайки на дорожке. И проверял каждую деталь, каждую дорожку...
Электролиты - заменены на Эпкос. Между базами ТР19 и ТР21 стоит пленка 1 мк.
Транзисторы во всех трех корректорах достаточно греются под 40 градусов. Возможно - тепловой пробой.
Заменил Д3, Д5,Д7 на 1N4148 и Д9 на 1N4733A.
Поставил ТР21 -2sa1013 и ТР19, ТР23 - 2sc2383, оба на 1 А.
Все с Чип и Дип.

Уже 40 мин. - полет нормальный!

Posted
13 часов назад, RedStar сказал:

Пике отменяется. Час без проблем прошел.
Тьфу-тьфу, через левое... и по дереву...



В 29.12.2022 в 14:36, RedStar сказал:

Не долго музыка играла...
На утро повторилась неисправность, выгорает резистор R39.

Сколько на этот раз играет?

Posted

С 8 утра работает! Класс!

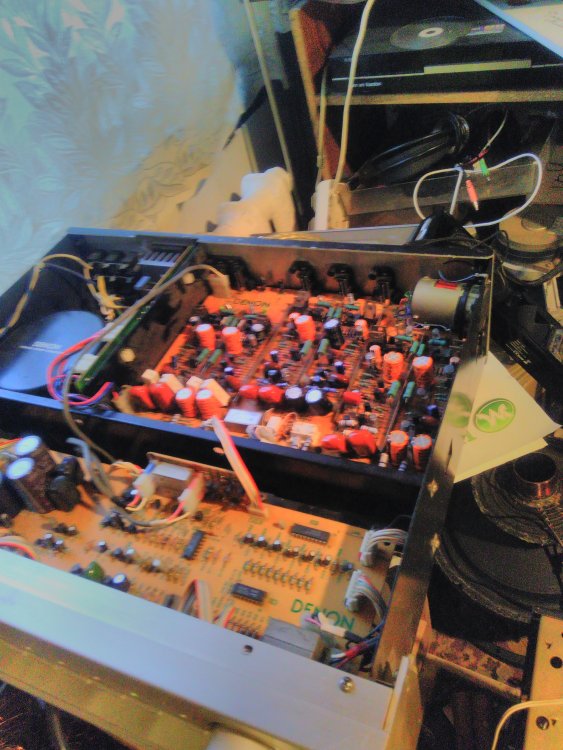

Справа на плате МС корректор, который горел, с трансформатором входным.
По середине платы - второй МС корректор, но с другой риаа.
Слева - ММ корректор.
