srpp для наушников 250 Ом на ECC88

Виталий1982

By Виталий1982
in Valve

 Share

Recommended Posts

Виталий1982 Community Regular

Виталий1982

Posted
Posted

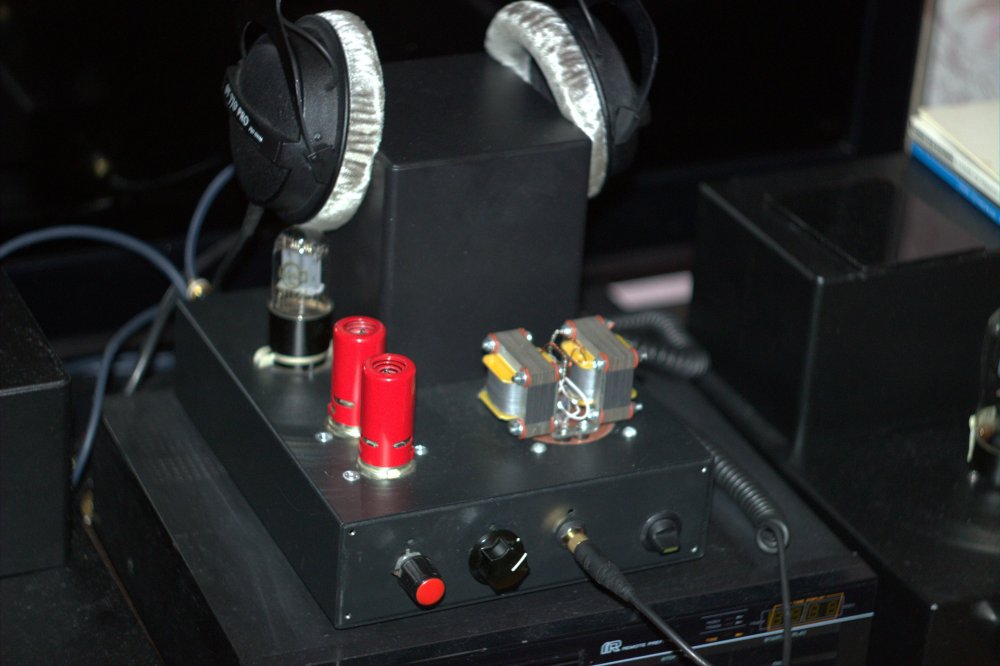

Собрал усилитель для наушников на ЕСС88 в српп. Звук отличный. При 100Ом резисторах ток 11мА. Сравнивал с 6н6п, у 88 звук более детальный и басовитый.



  • Like (+1) 4
  • Thanks (+1) 1
ВКН Local

ВКН

Posted
Posted

Виталий, ты нарисуй нормальную схему. С доп. звеном фильтрации, укажи вольтаж вторичной обмотки силовика, номиналы электролитов. Тип диодов. Опиши выходнички.

  • Like (+1) 2
Guest Zampotech

Guest Zampotech

Posted
Posted
31 минуту назад, юрий робертович сказал:

Сюда просится 6н6п-И вместо 88

Ничего сюда не просится, кроме 6Н24П вместо ECC88. Выход трансформаторный, 6Н23/24П за глаза. У 6н6п много дури, но тупо не хватит усиления.

Виталий1982 Community Regular

Виталий1982

Posted
  • Author
Posted

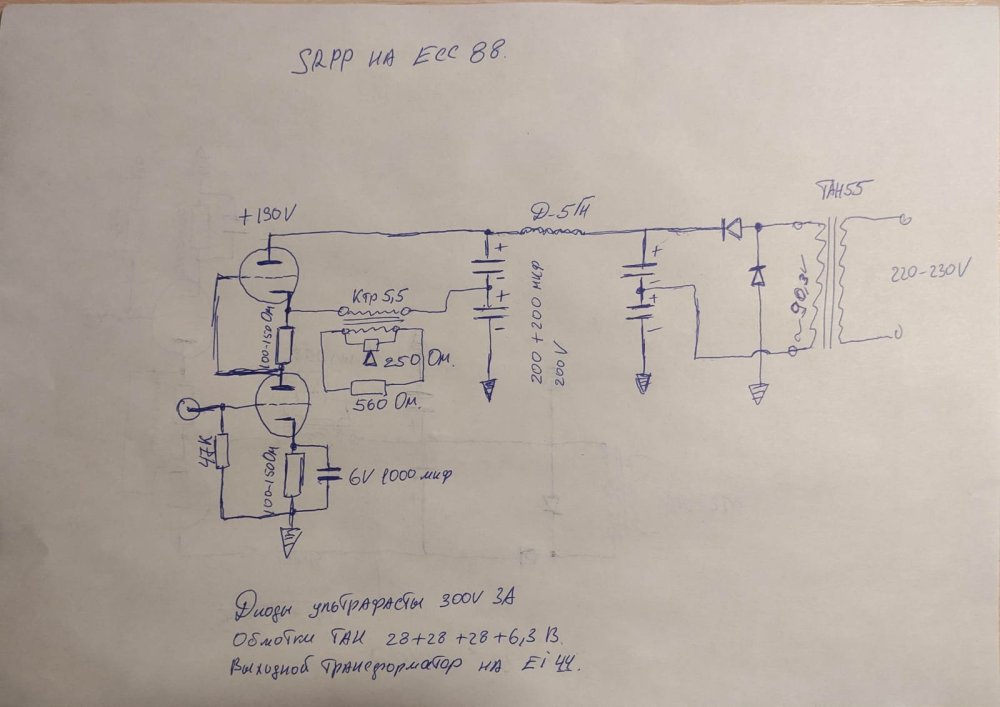

Полная схема. Резистор 560 Ом параллельно выходу для подгонки под Ra 5КОм. Выходники на железе EI44 , индуктивность первички 5 Гн.

Работает на наушники Байер динамикс DT770 PRO.

Регулятор громкости на 39КОм.

WhatsApp Image 2022-12-13 at 17.29.37.jpeg

  • Like (+1) 2
  • Thanks (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
28 минут назад, Виталий1982 сказал:

Полная схема. Резистор 560 Ом параллельно выходу для подгонки под Ra 5КОм. Выходники на железе EI44 , индуктивность первички 5 Гн.

Работает на наушники Байер динамикс DT770 PRO.

Регулятор громкости на 39КОм.

WhatsApp Image 2022-12-13 at 17.29.37.jpeg

Виталий, железо точно ЕИ44? Может всё таки 66?

Ollleg Veteran

Ollleg

Posted
Posted

Кстати, сам автор темы не против, что тема переросла в нечто большее, чем просто:

srpp для наушников 250 Ом на ECC88

Может и переименовать можно? Расширить обозначенные лампы большим выбором?

ВКН Local

ВКН

Posted
Posted

А мне кажется, что эта тема самодостаточна. Не стоит в ней устраивать склад схем. Не будьте юриямиробертовичами!

  • Cool (+1) 1
Guest Zampotech

Guest Zampotech

Posted
Posted
10 минут назад, Ollleg сказал:

Кстати, сам автор темы не против, что тема переросла в нечто большее, чем просто:

srpp для наушников 250 Ом на ECC88

Может и переименовать можно? Расширить обозначенные лампы большим выбором?

Автор наверно думает "Только зашел, никого не трогал.."

Ollleg Veteran

Ollleg

Posted
Posted
13 минут назад, ВКН сказал:

А мне кажется, что эта тема самодостаточна. Не стоит в ней устраивать склад схем. Не будьте юриямиробертовичами!



13 минут назад, Zampotech сказал:

Автор наверно думает "Чё я натворил..."

Можно и отделить , будет разбросано только, а так всё в одном месте.

Но смотрите сами, как лучше сделать....





Если что, попросим Станислава грамотно всё разделить.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
3 часа назад, Ollleg сказал:

Если что, попросим Станислава грамотно всё разделить.

Попробовал, смотрим тут:



  • Like (+1) 1
  • 11 months later...
Meshochnik Local

Meshochnik

Posted
Posted
В 13.12.2022 в 18:34, Виталий1982 сказал:

Резистор 560 Ом параллельно выходу для подгонки под Ra 5КОм.


методику подскажите?, понятно, что на вторчке витков много меньше... Сопротивление вторички тогда здесь какое? ...может формула есть ?
