Пентодный драйвер для триодного оконечного каскада

Юрий_Б

By Юрий_Б
in Valve

 Share

Recommended Posts

  • Replies 143
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ДимДимыч
ДимДимыч

Схема моноблока WE717A+УО186  для Сергея2005. Основа с зарубежного сайта.   Я 2 усилителя делал на этом пентодике:  717+45 и 717+10. В общем  хороший музыкальный шустрый пентодик.

Евлампий 2
Евлампий 2

Насчет импульсного. Увы, не зашло, хотя технически все вроде бы нормально. Комменты на уровне "звучания" на этом ресурсе не приветствуются, поэтому выскажусь кратко: попробовал, пока разочарован. Боле

Сергей Ал.
Сергей Ал.

br.djvu

Posted Images

ДимДимыч Mentor

ДимДимыч

Posted
Posted
20 минут назад, Юрий_Б сказал:

Тогда уж искать 7 или 10Ж12С.

 Или AF7, RENS1284....динамично музыкально.

 Или младшую EF12.

Против этой серии в купе с 6ж7 мне понравилась 36A.



Юрий_Б Local

Юрий_Б

Posted
  • Author
Posted
19 минут назад, Ollleg сказал:

Обоснуйте пожалуйста.

Меньше всех окрашивает звук, но у меня одна. Я к 2С4С поставил EF12 можно и EF14.

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
15 минут назад, Ollleg сказал:



Обоснуйте пожалуйста.

Просто 6Ж4 недостаёт элитарности, стоит три копейки, адьюфилы уважать не будут.

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
9 минут назад, Ollleg сказал:

Току маловато всё же....

Маловато для чего?.... (А как же we91?....)  Это эмоции или результат расчётов?

Ollleg Mentor

Ollleg

Posted
Posted
3 минуты назад, Xрюн222 сказал:

Маловато для чего?.... (А как же we91?....)  Это эмоции или результат расчётов?

А как WE91?

Мне понравился, хотя звук лёгкий и по нч ограничен, но как он Вам?

Расчёт на Кино шёл, звучит эмоционально.

А Вы почему спросили?

Для чего?

Xрюн222 Mentor

Xрюн222

Posted
Posted

Я спросил применительно к току, его там точно "маловато"... Вопреки существующим поверьям.

Надо ж как то прояснить, сколько току -мало, а сколько - в самый раз, объективные критерии и т.п.

В моём давнишнем макете на тему we91 с 6с4с лёгкости и ограниченности звука на нч точно не было. Но тут в первую очередь вопрос вых.тр.и организации питания.

  • Like (+1) 1
ДимДимыч Mentor

ДимДимыч

Posted
Posted



5 минут назад, Xрюн222 сказал:

Я спросил применительно к току, его там точно "маловато"... Вопреки существующим поверьям.

Делал я на 24а согласно существующим поверьям с током приближенным к мах против старых схем с 1мА.

Звук дрянь.  Прёт одна динамика.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Дрянь со старыми 1 ма или против с мах?

Может и 6ж4 не надо 15 ма? Как определить оптимум заранее умозрительно или расчетно?....

Юрий_Б Local

Юрий_Б

Posted
  • Author
Posted
9 минут назад, ДимДимыч сказал:

Звук дрянь.

Аналогично, 36 лучше в в этом отношении, ставил к УО-186, 2С4С и иже сними.


ДимДимыч Mentor

ДимДимыч

Posted
Posted
10 минут назад, Xрюн222 сказал:

"Аналогично, коллега!" (С)

 Гурам легко было посчитать по готовым единственным вахам на режим приближённо к мах.

   И при этом выдают это теоритически за лучший звук.

     Старые схемы ( в данном случае она единственно доступная в интернете) им пофиг.

А ведь и АББАС что то подобное писал...что нельзя использовать мах режим для пентодов в драйвере 2-х каскадного усилителя.

Я в этом лично убедился.

Xрюн222 Mentor

Xрюн222

Posted
Posted
4 минуты назад, Ollleg сказал:

У меня 6ж8 там стояла, общая картинка от этого особо не изменилась, отсюда есть желание с током в 10-30мА что то попробовать... Пентод!

С током 30ма это уже сам по себе полноценный пентод выходной... Скажем, 6п14п...ел11...

Xрюн222 Mentor

Xрюн222

Posted
Posted
Только что, ДимДимыч сказал:

 Гурам легко было посчитать по готовым единственным вахам на режим приближённо к мах.

   И при этом выдают это теоритически за лучший звук.

     Старые схемы ( в данном случае она единственно доступная в интернете) им пофиг.

А ведь и АББАС что то подобное писал...что нельзя использовать мах режим для пентодов в драйвере 2-х каскадного усилителя.

Ну, не единственная. Штук несколько точно знаю

ДимДимыч Mentor

ДимДимыч

Posted
Posted
6 минут назад, Юрий_Б сказал:

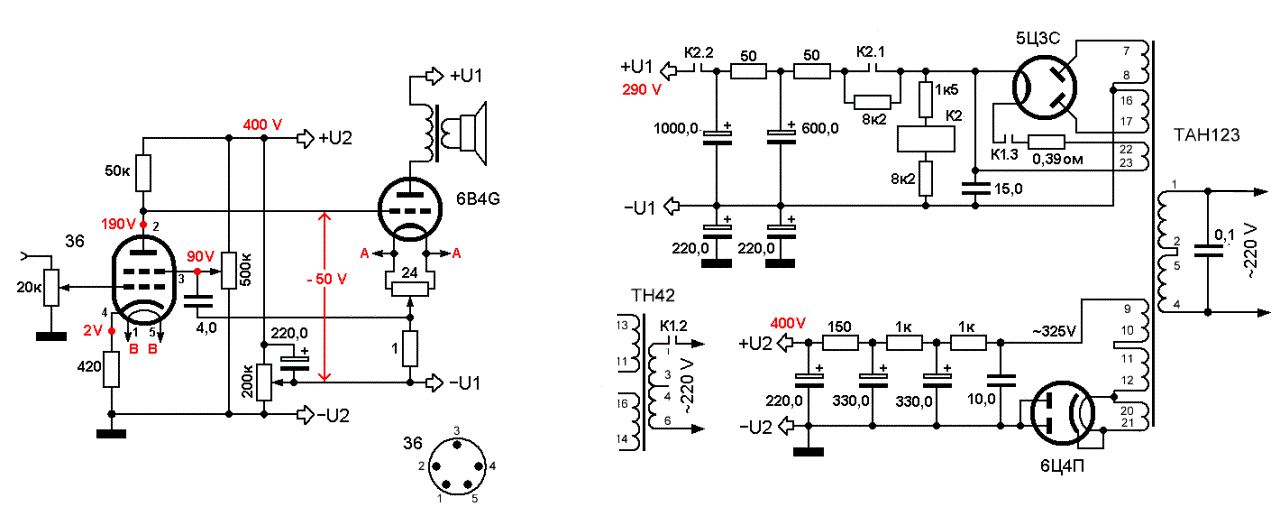

Аналогично, 36 лучше в в этом отношении, ставил к УО-186, 2С4С и иже сними.


Да!   Светлая память автору этой схеме Олегу Козию!

  Он меня долго уговаривал сделать на этой лампе, и я сделал.

Только ток я поменьше сделал.

  • Like (+1) 1
Ollleg Mentor

Ollleg

Posted
Posted
1 минуту назад, Xрюн222 сказал:

С током 30ма это уже сам по себе полноценный пентод выходной..

Тот же 6п9 (20-30мА).

Юрий_Б Local

Юрий_Б

Posted
  • Author
Posted
6 минут назад, Ollleg сказал:

отсюда есть желание с током в 10-30мА что то попробовать... Пентод!

6Ж51 ни фона, ни микрофона, ток задирал до 10.

  • Like (+1) 2
Юрий_Б Local

Юрий_Б

Posted
  • Author
Posted
6 минут назад, ДимДимыч сказал:

Он меня долго уговаривал сделать на этой лампе

Тоже самое, я сначала на 24 сделал, потом на 36 заменил. Да будет земля ему пухои.

Ollleg Mentor

Ollleg

Posted
Posted
5 минут назад, ДимДимыч сказал:

Да!   Светлая память автору этой схеме Олегу Козию!

  Он меня долго уговаривал сделать на этой лампе, и я сделал.

Только ток я поменьше сделал.

Ну так по схеме на аноде порядке 5мА на пентоде, а вы ратуете за 1 !?
