Использую пару полочников HECO Aurora 300, набрел на такую статью по доработке подобной модели:

https://lsa-systems.ru/доработка-heco-aurora/

Интересует конкретно процесс поголовной замены всех конденсаторов фильтров, и электролитов и существующих пленочных, на другую пленку. Ну пленку на более качественную пленку можно понять, что дает замена электролитов на пленку?

Фильтр в стоке выглядит так:


Stan Marsh Mentor

Stan Marsh

Posted
Posted

Смотря какая плëнка, некоторая сильно хуже электролитов.

Если честно, сомневаюсь, что имеет смысл дорабатывать эти АС.

  • Like (+1) 1
Antur Enthusiast

Antur

Posted
  • Author
Posted
4 минуты назад, Stan Marsh сказал:

Смотря какая плëнка, некоторая сильно хуже электролитов.

Если честно, сомневаюсь, что имеет смысл дорабатывать эти АС.

Ну предположим пленка лучше электролитов по качеству. Использование электролитов с целью сократить размеры или стоимость? Электролиты по конструкции и параметрам несколько отличаються от пленки, возможно использование именно электролитов чем то обосновано?

Stan Marsh Mentor

Stan Marsh

Posted
Posted
7 минут назад, Antur сказал:

 использование именно электролитов чем то обосновано

Ценой и габаритами.

Antur Enthusiast

Antur

Posted
  • Author
Posted
1 минуту назад, Stan Marsh сказал:

Ценой и габаритами.

Ну то есть замена электролитов на качественную пленку однозначно должна дать хотя бы минимальный, но положительный эффект, как минимум не будет хуже?

Normann Local

Normann

Posted
Posted

Может Вам проще будет спроектировать простой последовательный фильтр с нуля и собрать его на нескольких качественных элементах, чем апгрейдировать существующий? Multisim поможет на первых порах...

Это революционный качественный шаг, а не эволюционный непредсказуемый по критерию затраты/результат.

  • Like (+1) 1
  • Cool (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 минуту назад, Normann сказал:

последовательный фильтр

Особенно в том случае, если усилитель ламповый.

  • Like (+1) 1
Antur Enthusiast

Antur

Posted
  • Author
Posted
1 минуту назад, Normann сказал:

Может Вам проще будет спроектировать простой последовательный фильтр с нуля и собрать его на нескольких качественных элементах, чем апгрейдировать существующий? Multisim поможет на первых порах...

Это революционный качественный шаг, а не эволюционный непредсказуемый по критерию затраты/результат.

Поверхностно владея темой думаю мне не по силам коренная реконструкция фильтров акустики, нет информации от чего отталкиваться и к чему стремиться.

Antur Enthusiast

Antur

Posted
  • Author
Posted
2 минуты назад, Stan Marsh сказал:

Особенно в том случае, если усилитель ламповый.

Усилитель ламповый...а можно попросить немного теории процесса? На сколько понимаю необходимы текущие параметры динамиков, их нужно где то найти или измерить. А потом для расчетов фильтров знать его параметры, которые должны получиться по результату.

Normann Local

Normann

Posted
Posted
2 минуты назад, Antur сказал:

Поверхностно владея темой думаю мне не по силам коренная реконструкция фильтров акустики, нет информации от чего отталкиваться и к чему стремиться.

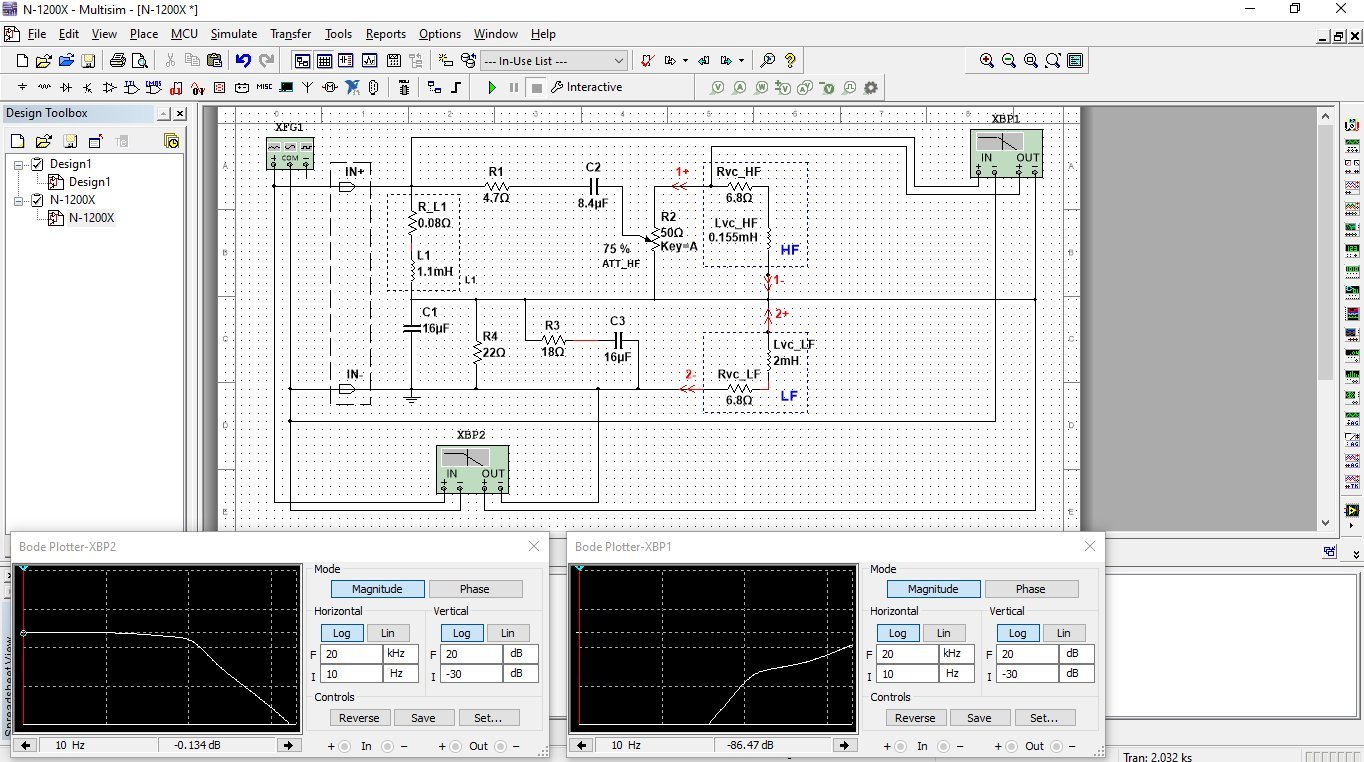

Вот одни из моих АС - Altec 14 и новый кроссовер к ним. В два раза проще родного оригинального, собрал из фольги/бумаги и хороших дросселей. Только после этого они классику начали играть достойно, а не только роЦк и поПс...

Вы пытайтесь, пробуйте! Глаза боятся, а руки делают! Знаете такую русскую поговорку?



  • Like (+1) 2
Antur Enthusiast

Antur

Posted
  • Author
Posted
3 минуты назад, Normann сказал:

Вот одни из моих АС - Altec 14 и новый кроссовер к ним. В два раза проще родного оригинального, собрал из фольги/бумаги и хороших дросселей. Только после этого они классику начали играть достойно, а не только роЦк и поПс...

Вы пытайтесь, пробуйте! Глаза боятся, а руки делают! Знаете такую русскую поговорку?



Согласен, но ради одной пары акустики изучить САПР не очень рациональное использование времени. Изготовить по расчетам думаю мне по силам. Есть здесь на ресурсе кто то из коллег, кто может помочь с расчетами требуемых фильтров, я готов оплатить его услуги?

Normann Local

Normann

Posted
Posted
7 минут назад, Antur сказал:

Согласен, но ради одной пары акустики изучить САПР не очень рациональное использование времени. Изготовить по расчетам думаю мне по силам. Есть здесь на ресурсе кто то из коллег, кто может помочь с расчетами требуемых фильтров, я готов оплатить его услуги?

Это форум DIY-еров, большинство которых любознательны и готовы изготовить всё самостоятельно. Хобби такое... За плату - это другое. Возможно кто-то и согласится, но так уже не интересно и результат подкорректировать осознанно Вы не сможете сами. Ладно, удачи Вам в апгрейдах!

  • Like (+1) 1
Antur Enthusiast

Antur

Posted
  • Author
Posted
2 минуты назад, Normann сказал:

Это форум DIY-еров, большинство которых любознательны и готовы изготовить всё самостоятельно. Хобби такое... За плату - это другое. Возможно кто-то и согласится, но так уже не интересно и результат подкорректировать осознанно Вы уже не сможете сами. Ладно, удачи Вам в апгрейдах!

Multisim уже качаеться, поробую разобраться...



VinVal Enthusiast

VinVal

Posted
Posted

Доработка заводских АС как правило требует более комплексного подхода, замена проводов и конденсаторов зачастую это лишь малость проблем АС.

На хорошей громкости звучания приложите ухо к корпусу АС (зажав свободное) верхней стенке, середине боковой, середине задней:

- играет ли корпус?

-  есть ли резонансы?

- на какой частоте резонансы?

- запомните звучание резонансов, есть ли в общем звучание наличие этих резонансов?

- снимите АЧХ динамиков с фильтрами и без них в существующем корпусе обращая внимание на частотную характеристику и чувствительность динамиков.

Примите решение о доработки заводских АС.

  • Like (+1) 1
Normann Local

Normann

Posted
Posted
22 минуты назад, Antur сказал:

Multisim уже качаеться, поробую разобраться...



Отлично. Возьмите за основу мою топологию, отбросьте элементы коррекции АЧХ на ВЧ (компенсирующие АЧХ рупора+драйвера, резистор и конденсатор 8,4мкФ) и постройте пока ровные графики по полосам с нужной частотой раздела, которую можно узнать в описании АС. Для начала этого будет достаточно для анализа. Задавайте здесь вопросы и будем комплексно на них отвечать. Если не будет получаться, то поделюсь здесь "рыбой", в которую внесёте свои данные.

Normann Local

Normann

Posted
Posted

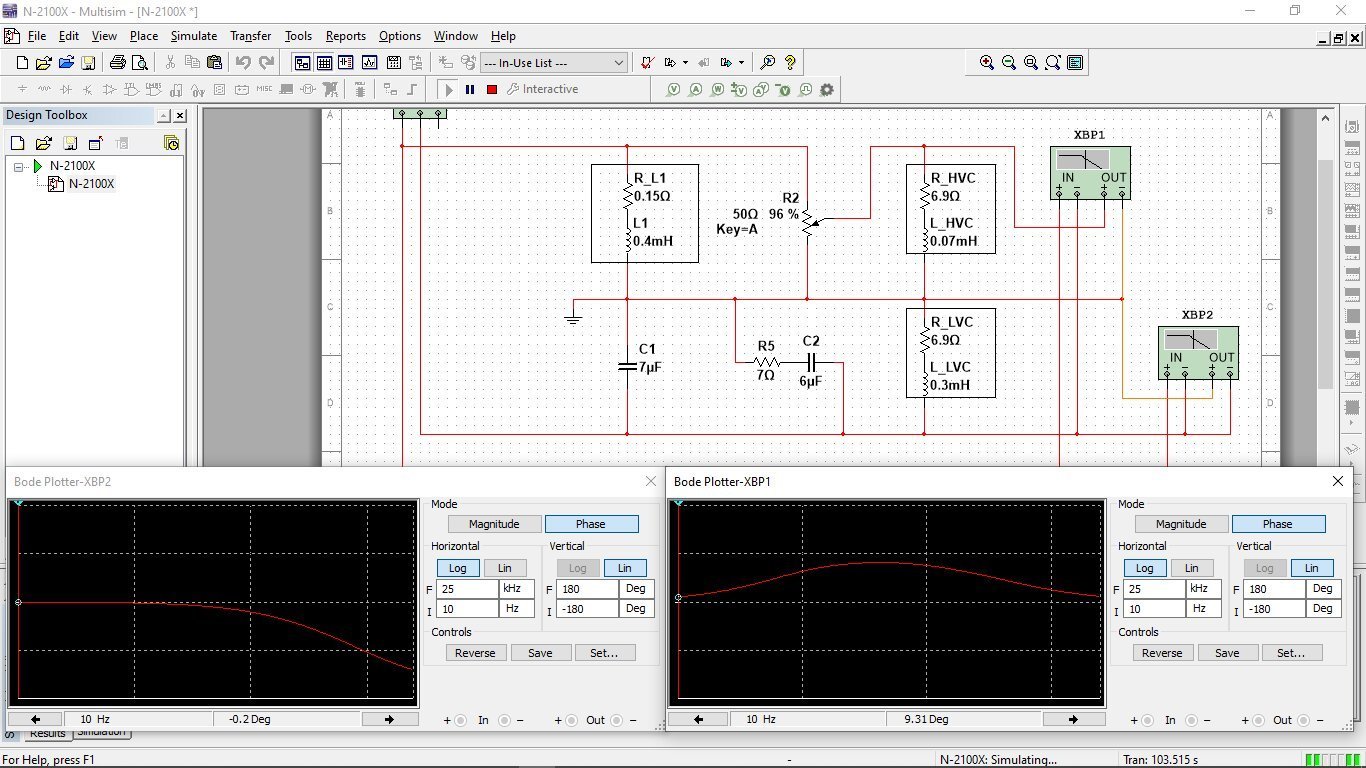

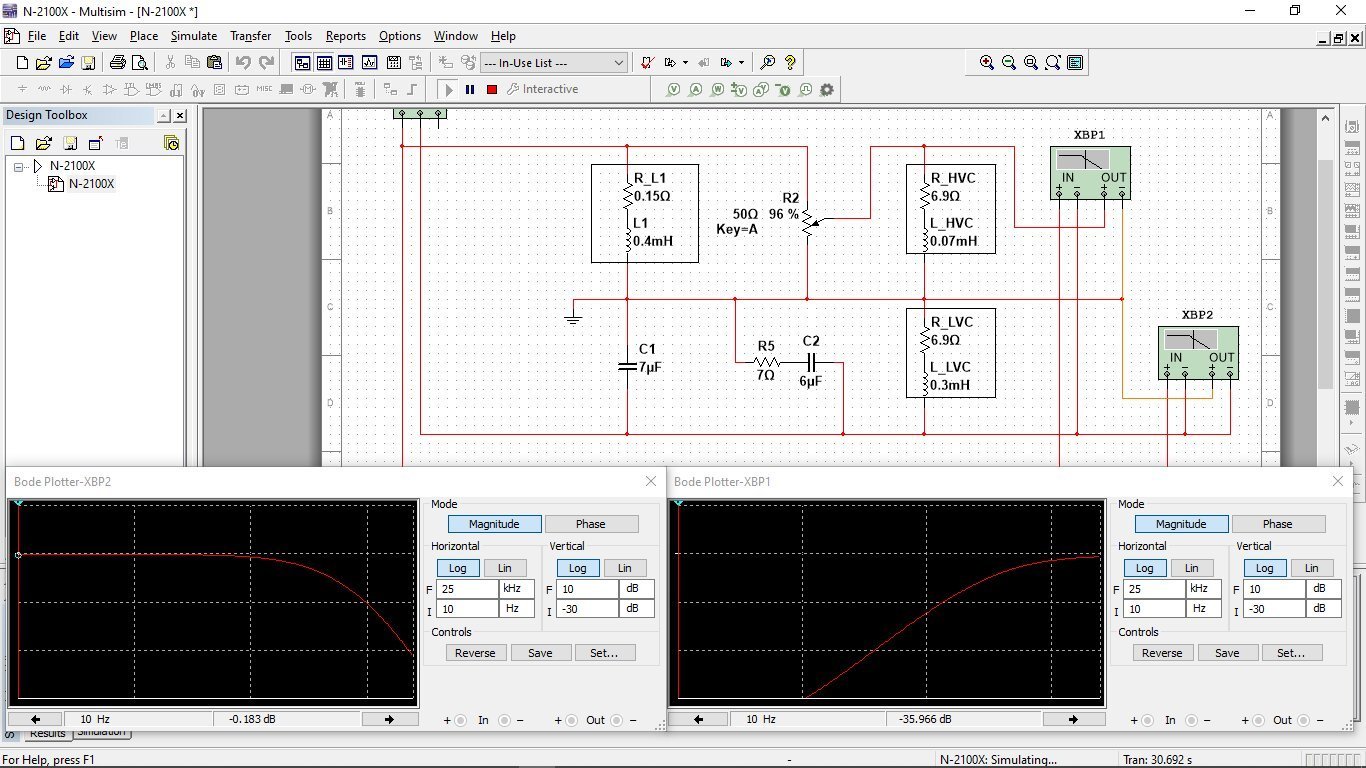

Вот. Внесите сюда данные головок и подберите нужную частоту раздела полос. С этим можно будет поработать дальше. Лишнее я всё удалил из схемы.

N-2100X.zip

  • Like (+1) 1
Antur Enthusiast

Antur

Posted
  • Author
Posted
35 минут назад, Normann сказал:

Вот. Внесите сюда данные головок и подберите нужную частоту раздела полос. С этим можно будет поработать дальше. Лишнее я всё удалил из схемы.

N-2100X.zip 261.48 kB · 1 загрузка

Параметры эквивалентов динамиков, сопротивление и индуктвность, можно померить прямо с динамиков?

Normann Local

Normann

Posted
Posted
1 час назад, Antur сказал:

Параметры эквивалентов динамиков, сопротивление и индуктвность, можно померить прямо с динамиков?

DCR можете измерить мультиметром, а индуктивность достаточно прикинуть ориентировочно, либо найдя параметры данных динамиков в сети. ТС СЧ/НЧ на данном этапе можно и не снимать,  Вы же не пересчитываете акустическое оформление.

Частота раздела кроссовера - 3,3К. Это можно взять за основу. Индуктивность ВЧ можете оставить как на моей схеме, а у басовичка поставьте раза в 3 меньше 0,2...0,3мГн. Относительную фазировку полос увидите по графикам ФЧХ на частоте раздела. Всё будет понятно, я думаю. В идеале стоит ещё сделать поправку на осевое смещение точек излучения. Но это потом, когда сгенерируете кросс и линейкой измерите смещение. Объясню как сделать.

П.С. Достоинства последовательного фильтра не в идеальной АЧХ, а в хорошей ФЧХ и импульсной характеристике. Звучит в итоге намного естественнее, натуральнее и ровнее по нагрузке для усилителя, что очень важно для ламповика.

Goofnm Proficient

Goofnm

Posted
Posted
4 часа назад, Normann сказал:

Достоинства последовательного фильтра не в идеальной АЧХ, а в хорошей ФЧХ и импульсной характеристике. Звучит в итоге намного естественнее, натуральнее и ровнее по нагрузке для усилителя, что очень важно для ламповика.

Верно, но какое отношение это имеет к конкретным хеко, им  что в лоб что по лбу.  3к раздел, динамик на резине. . .

Normann Local

Normann

Posted
Posted
36 минут назад, Goofnm сказал:

Верно, но какое отношение это имеет к конкретным хеко, им  что в лоб что по лбу.  3к раздел, динамик на резине. . .

Что имеем, как говорится.... В любом случае полезная практика для владельца. Пригодится в будущем точно.

Antur Enthusiast

Antur

Posted
  • Author
Posted
4 часа назад, Goofnm сказал:

Верно, но какое отношение это имеет к конкретным хеко, им  что в лоб что по лбу.  3к раздел, динамик на резине. . .

Может заменить динамики вместе с фильтрами? Есть вариант для существующего объема ящиков?

Илья Александрович Community Regular

Илья Александрович

Posted
Posted

А достоин ли корпус этих колонок более лучших динамиков? Судя по цене колонок ничего особенного в них нет. Есть ли смысл тратить деньги на динамики, конденсаторы, катушки, а что бы собрать фильтры и микрофон желателен очень.

Вероятно лучше продать, добавить еще не потраченное на "улучшение" их и выбрать что то получще.

  • Like (+1) 1
Antur Enthusiast

Antur

Posted
  • Author
Posted

Интересно, как Вы умудряетесь определять качество колонок по цене?
