9 минут назад, Katharina Richter сказал:

А как тогда?

Я исхожу из того, в том числе неоднократно читанного на форумах, что 6н2п самая линейная лампа на уровне ОУ. Для того, чтобы вывести её в самый линейный участок я её паралельно включаю и максимально увеличиваю ток, при моём напряжении питания и сохранения всё же достаточно высокой нагрузки Ra.



Чушь от первой буквы и до последней точки. И не читайте идиотских интернетов, думайте сами. Проведите линии нагрузки на ВАХах и всё увидите сами.



8 минут назад, Katharina Richter сказал:

Линий ВАХ.



Эти линии существуют только в воображении. Глазом не увидеть.



  • Replies 128
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Анатолий Матвиенко
Анатолий Матвиенко

Позвольте вставить 5 копеек. Паяете макет простейшей схемы - 1 лампа в драйвере, 1 выходная, в качестве ТВЗ какой-нибудь телевизионный прости Господи ТВЗ 1-9. По драйверной лампе всё просто и абсолютн

ВКН
ВКН

ЕL95. Тоже миниатюрный 7-ногий пентодик. Я такие применял в триоде на выходе корректоров.

ВКН
ВКН

Упоминаемые на пр. странице 6Л6. Фрязино 1939г.  Модераторы, может создадим "виртуальный Музей"?  У меня более 3000 различных ламп с 20х годов прошлого века. Максим из Брянска тоже поможет.

Posted Images

Ollleg Mentor

Ollleg

Posted
Posted
5 минут назад, Katharina Richter сказал:

Я исхожу из того, в том числе неоднократно читанного на форумах, что 6н2п самая линейная лампа на уровне ОУ. Для того, чтобы вывести её в самый линейный участок я её паралельно включаю и максимально увеличиваю ток, при моём напряжении питания и сохранения всё же достаточно высокой нагрузки Ra.

Обозначьте все режимы - график покажет всю линейность. У Вас Ua не обозначен. Любую "самую линейную" лампу можно в "жопу" превратить..... Прошу прощения, за мой английский.

  • Like (+1) 1
Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
24 минуты назад, Stan Marsh сказал:

как же!

Так какое сопротивление нагрузки приведенное лучше для 6п1п?

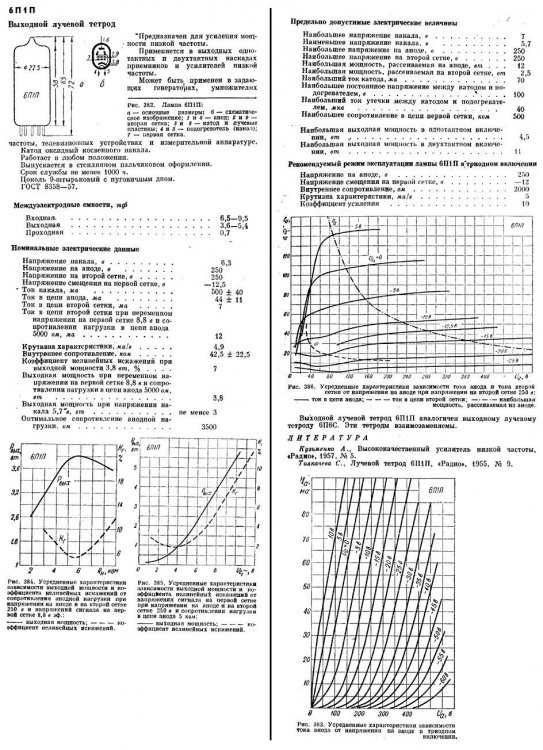

Вот тут такой график,, где 5к. Это видно по минимуму искажений. Но при этом пишется оптимальное сопротивление 3,5к. Что за дела? :smile-17:




Stan Marsh Mentor

Stan Marsh

Posted
Posted

Как известно, злобная третья гармоника(кларнетная) монотонно растёт с увеличением нагрузки, а вторая имеет минимум в одной точке.

  • Like (+1) 1
Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
17 минут назад, Stan Marsh сказал:

третья гармоника(кларнетная) монотонно растёт с увеличением нагрузки, а вторая имеет минимум в одной точке.

Спасибо, значит будет 3,5к

Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
1 час назад, Stan Marsh сказал:

Зачем

Больший ток. Большая крутизна, меньшая Ri. Какая разница каскад с 2х6Н2П с током 3мА, Ra=56k, или одна половинка с током 1,5мА и Ra=112k?



1 час назад, Ollleg сказал:

RI =RA

Это не так. Параллельно же. Ri=50/2=25k.



Ollleg Mentor

Ollleg

Posted
Posted
15 минут назад, Katharina Richter сказал:

Да

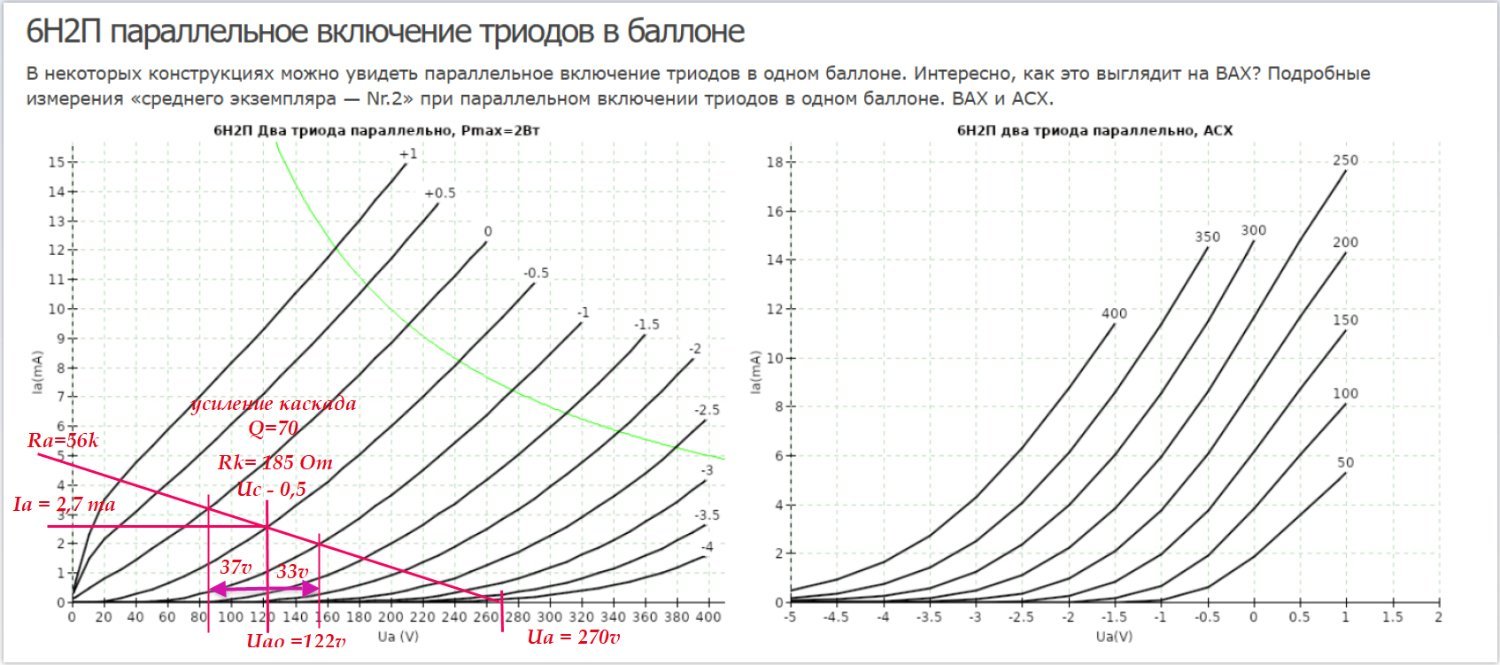

Ну значит в Вашем случае получается вот так:


Насколько этот режим линеен, ссудите сами.

При 180 Ом в катоде на сетке будет смещение 0.5 вольта, усиление каскада около 70, значит при входном 500мв на выходе получим порядка 35в . ( без захода в положительные сеточные характеристики) .

Ток анода 2.7ма, напряжение анода 122 в.

Если такие характеристики входного каскада Вас устраивают..... Поправка на чертёж "от руки" + -, но картинка особо от этого не измениться.


источник анодно-сеточных хар. параллельного включения:

https://lnx.lv/6n9s_vs_6n2p/





Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
15 минут назад, Ollleg сказал:

Насколько этот режим линеен, ссудите сами.

А при большей Ra разве будет линейнее?

Ток меньше. Говорят, всегда следует стремиться увеличить максимально ток, ведь лампы "пою" лучше.

Сергей Б Local

Сергей Б

Posted
Posted

Катерина, не заморачивайтесь ВАХами и сопротивлениями нагрузки, возьмите несколько разных схем от зарубежных усилителей, берём например какую нибудь ЕСС 8...., там анодные резисторы от 56 ком до 1 мегома, связь с рекомендованными ВАХами из справочника исчезающе мала, напряжение на аноде от 45 вольт до 300, и всё это чУдно играет. Не пачкайте себе мозги ненужной информацией.

И катодный резистор у выходного петода зависит от способа подключения второй сетки, петод - 270 -300 ом, ультралинейный 430-470, триод 560-680 ом. Не зацикливайтесь на ненужном.

  • Like (+1) 1
Ollleg Mentor

Ollleg

Posted
Posted
28 минут назад, Сергей Б сказал:

Катерина, не заморачивайтесь ВАХами и сопротивлениями нагрузки, возьмите несколько разных схем от зарубежных усилителей, берём например какую нибудь ЕСС 8...., там анодные резисторы от 56 ком до 1 мегома, связь с рекомендованными ВАХами из справочника исчезающе мала, напряжение на аноде от 45 вольт до 300, и всё это чУдно играет. Не пачкайте себе мозги ненужной информацией.

И катодный резистор у выходного петода зависит от способа подключения второй сетки, петод - 270 -300 ом, ультралинейный 430-470, триод 560-680 ом. Не зацикливайтесь на ненужном.

Сергей, в принципе согласен с Вами, но ведь намного интересней (и главное, понятнее для себя) , когда схему можешь не просто прочитать, а сам рассчитать, проверить, понимая, как и что работает , нежели тупо повторять готовую , не понимая принцип её работы и не зная, как её просчитать, потому как не умеешь этого и не знаешь..... Разве не так?

Stan Marsh Mentor

Stan Marsh

Posted
Posted
29 минут назад, Сергей Б сказал:

Не зацикливайтесь на ненужном.

И потом эти незацикленные пишут в интернетах "говно эти ваши лампы, я пробУвал", нет уж: или делать правильно, или не делать вовсе.

  • Smile 1
Сергей Б Local

Сергей Б

Posted
Posted
1 минуту назад, Ollleg сказал:

Сергей, в принципе согласен с Вами, но ведь намного интересней (и главное, понятнее для себя) , когда схему можешь не просто прочитать, а сам рассчитать, проверить, понимая, как и что работает , нежели тупо повторять готовую , не понимая принцип её работы и не зная, как её просчитать, потому как не умеешь этого и не знаешь..... Разве не так?

Олег, согласен, но расчёты никак не гарантируют хорошего звука, хотя бы взять выходной трансформатор, к примеру лампа лучше игрет при 50 ма, а выходной трансформатор уже при 40 ма начинает хрипеть в басу, ибо мелкий, и железо не совсем то, и витков мало в первичке.

Я часто включаю переменные резисторы в катод, в анод, в экранную сетку, слушаю и кручу - результат иногда поразительный, а режимы очень, просто очень далеки от рекомендованной ВАХ.

  • Smile 1
Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
13 минут назад, Stan Marsh сказал:

или не делать вовсе.

Ну, не совсем так. Мне пока то, что я делаю - нравится по звучанию. А если что-то не устроит - это тоже неплохо - повод разобрать, понять почему плохо, переделать.

Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
2 часа назад, Stan Marsh сказал:

Как известно, злобная третья гармоника(кларнетная) монотонно растёт с увеличением нагрузки

Хотя, опять таки, у меня же УЛ. Быть может, с ним сопротивление нагрузки для 6пйп совсем другое оптимальное?

sova Local

sova

Posted
Posted

Может вместо 6п1п взять EL84 или ЕL86, Филипс, Телефункен.

Проверено, звук очень хороший.

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted

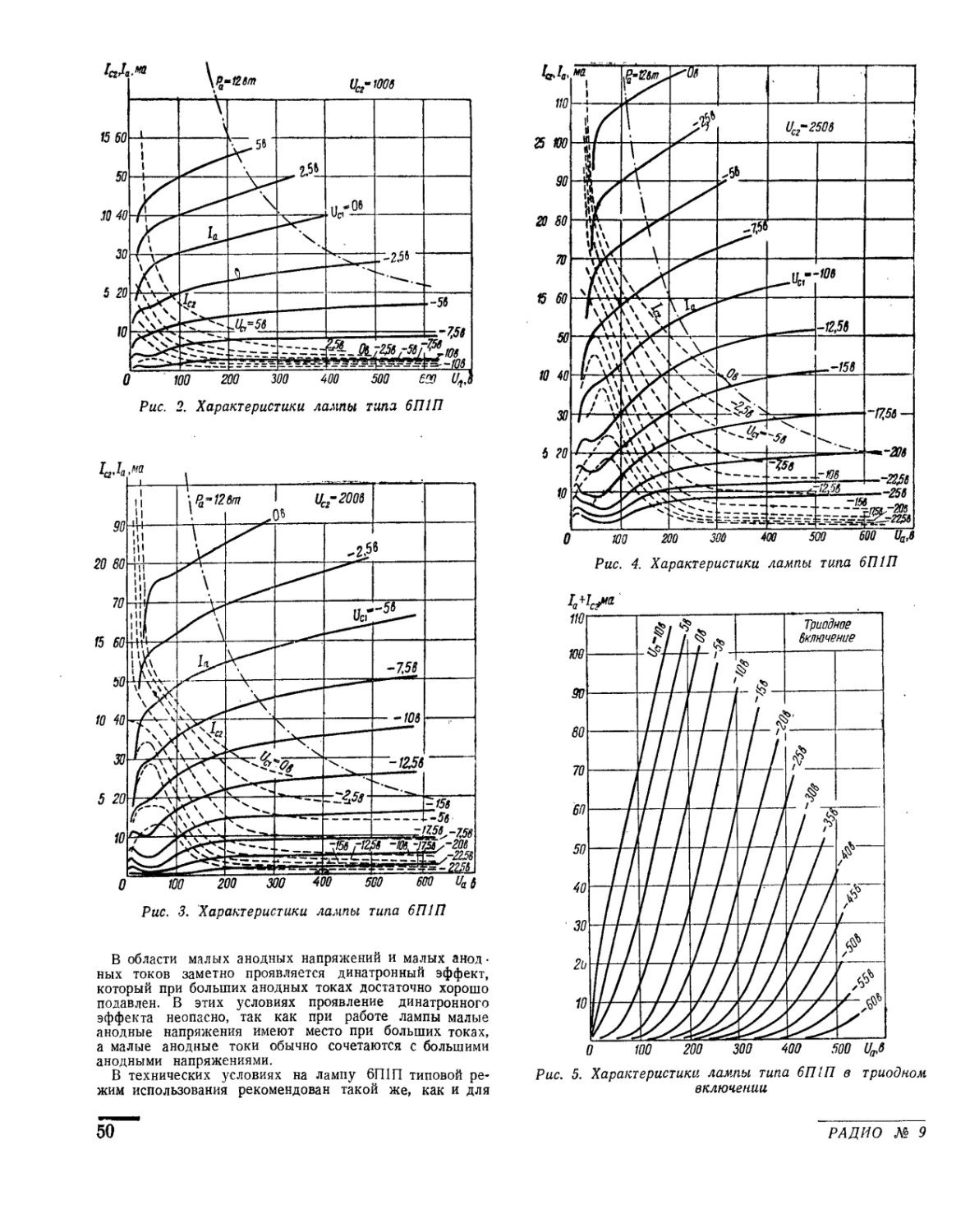

Для расширения кругозора:

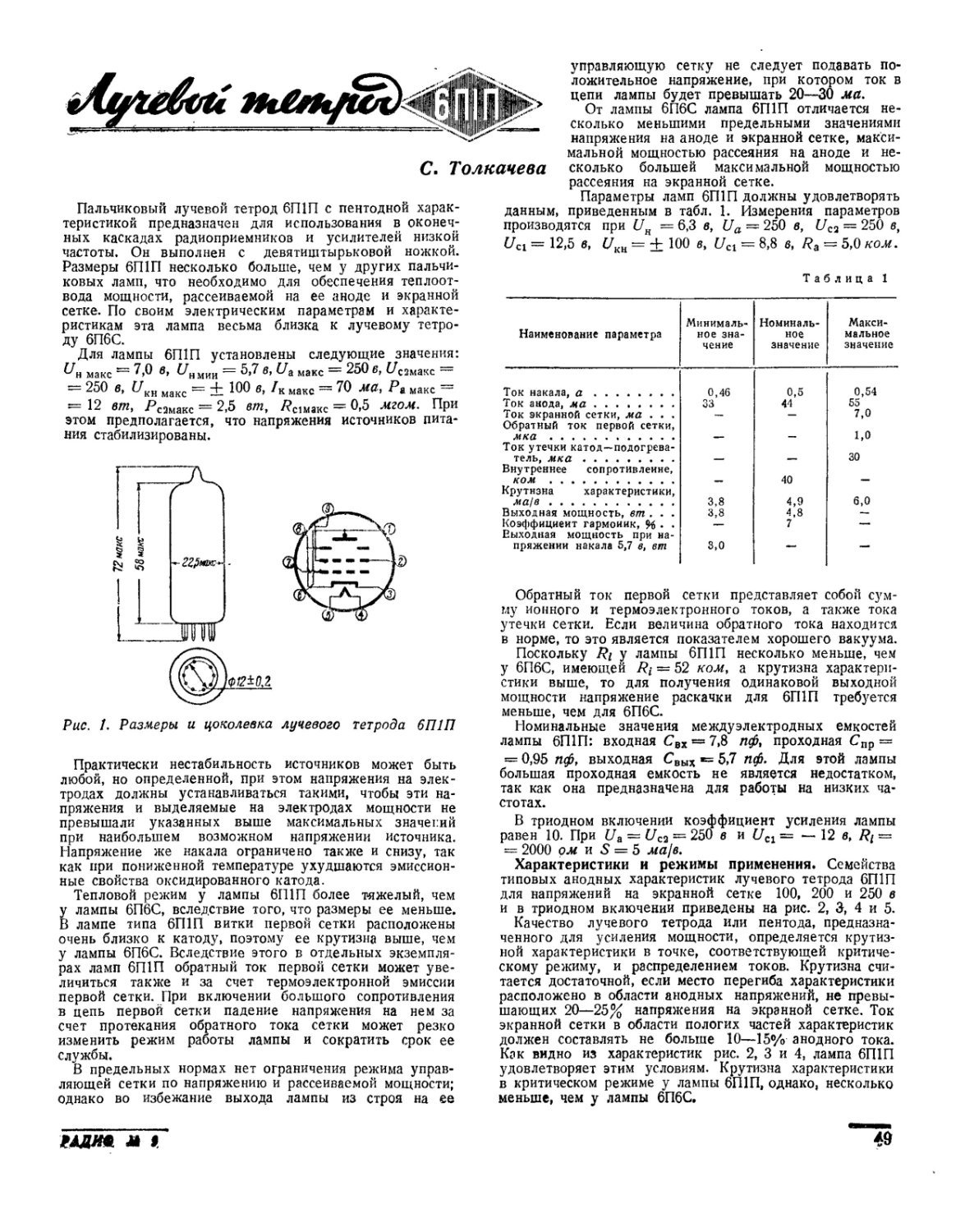

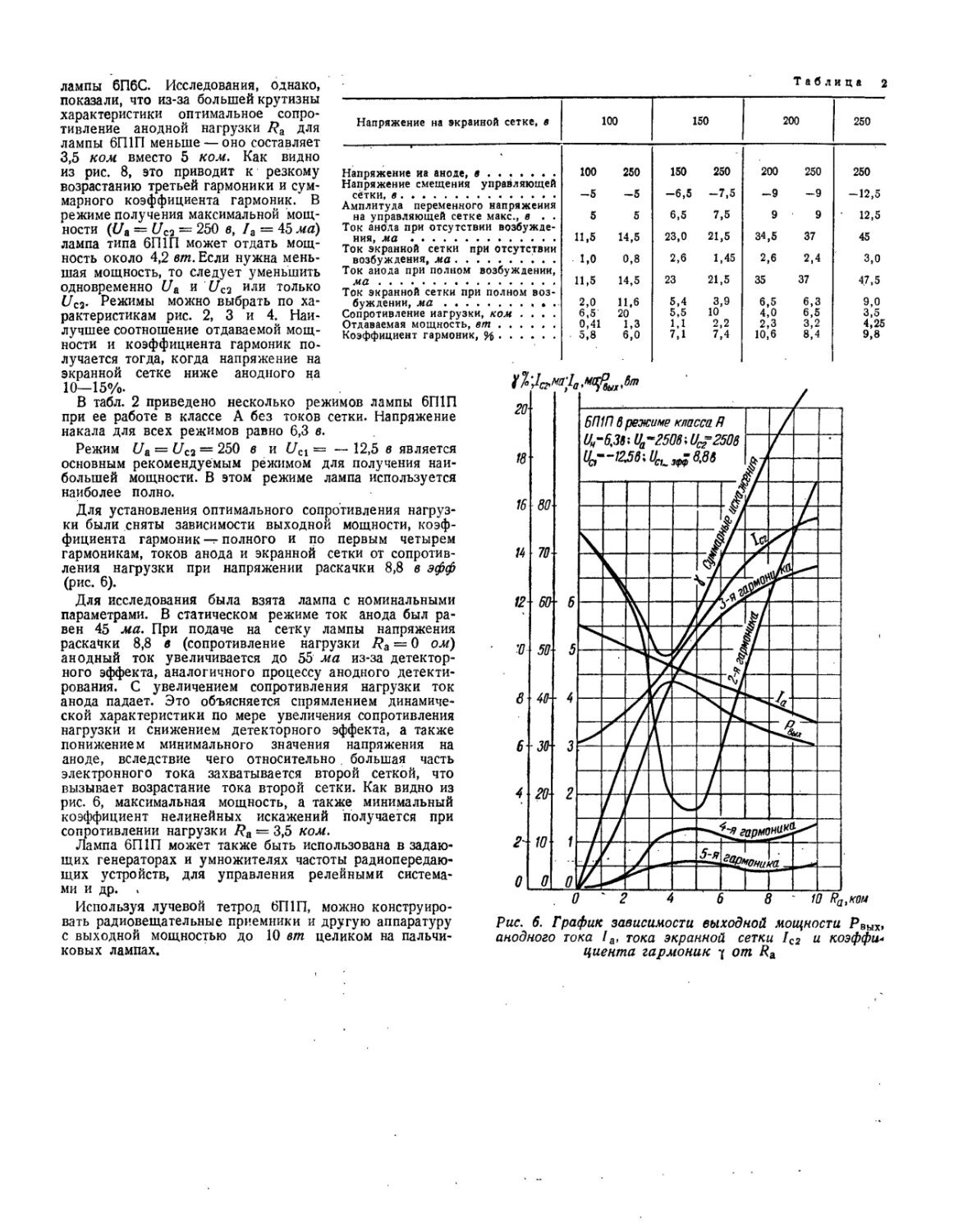

Стр. 42 журнала «Радио» № 11 за 1958 год



Amplifiers-and-Superlatives.pdf



Что касается рабочей точки оконечного каскада, то раз уж мы жарим лампочки на всю катушку, то этого надо придерживаться независимо от включения, хоть тетродом(пентодом), хоть триодом, хоть UL. Сеем максимум на аноде и сетке, и наслаждаемся. Впрочем, если интересен не результат, тогда как угодно.

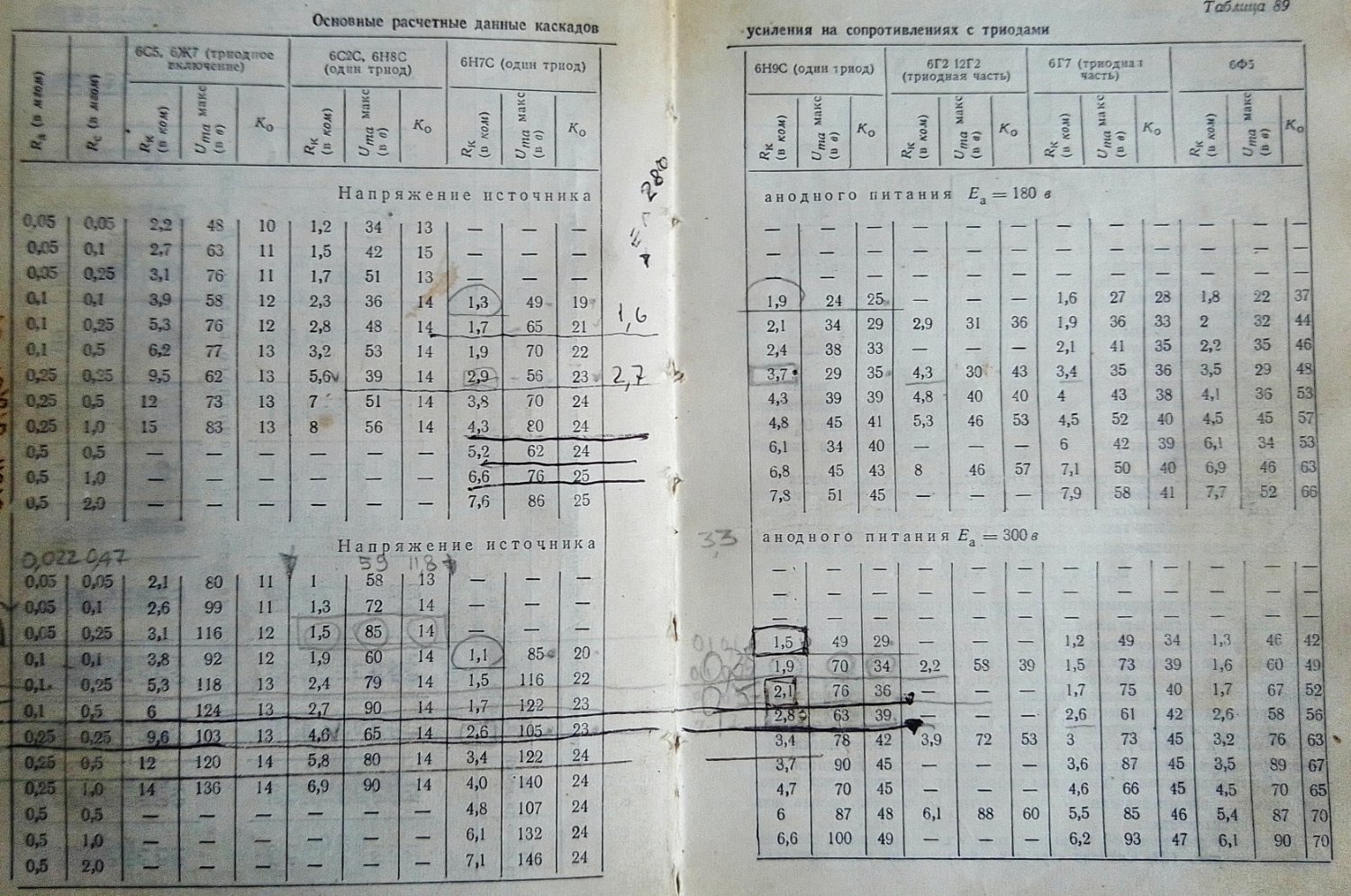

И, для совсем уж невнимательных: это табличко для двухтактного каскада в режиме АВ и никак не соотносится с однотактным в А.




  • Like (+1) 2
