Всех Приветствую. Вопрос ко всем, может кто возьмется и пере считает схему под другую лампу? За небольшое финансовое вознаграждение. Сам, увы 😢. Перевести ef86 на af7 (telefunken за валялись) . Схема неофит, Ю.Макарова. были еще три схемы,корректировки.но неофит гораздо лучше по звуку.

alss Proficient

alss

Posted
Posted

Да взять и поставить!..;)

А серьезнее - какая из AF7? О, и телефункен есть в описании.
А по поводу Неофита соглашусь - работает без замечаний и вообще правильный по коррекции. И немалую роль играет ток 6Ж32П 2,9 мА - почти что предельно-допустимый 3 мА.

AF7_Philips.pdf AF7_Tungsram.pdf AF7_RFT.pdf AF7-Philips.pdf AF7_Telefunken.pdf

  • Like (+1) 2
SERA45 Apprentice

SERA45

Posted
  • Author
Posted

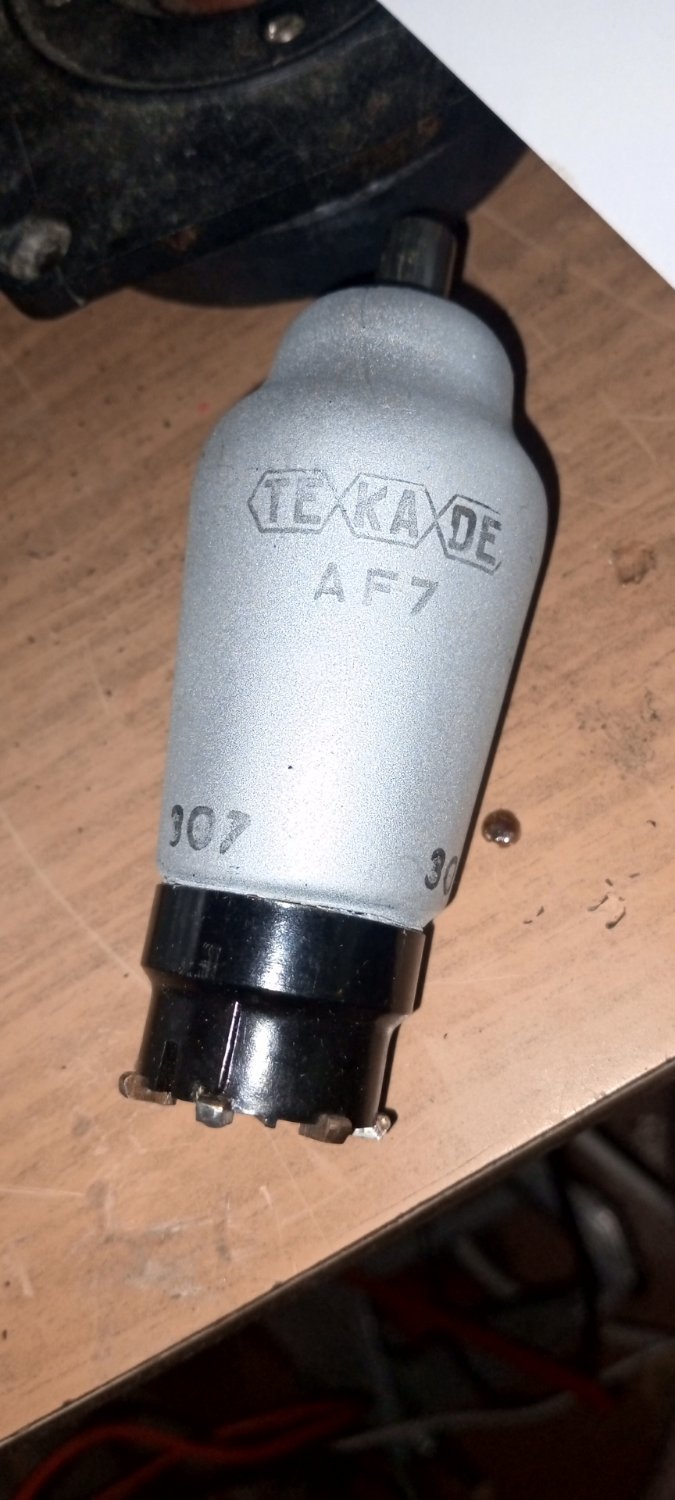

Телфункен. Аф7. Та у аф7 режим 100 вольт. А у еф86 140,думаю , может кирдык аф7 прийти, жалко.

SERA45 Apprentice

SERA45

Posted
  • Author
Posted

я только жалкий плагиатор, умею только копировать. Да и долгий перерыв, в занятии музыкой длинною в 20 лет, не способствовал 😢

alss Proficient

alss

Posted
Posted

Уяснил ситуацию, подумаю над разницей. И не надо думать, что при установке AF7 на её аноде будет 140 В, там и 50 В может остаться - утрирую, не берите в голову.
А даже если и 140 В - что ей сделается? Не такие токи могут в этой схеме течь чтобы любую лампу сжечь.

SERA45 Apprentice

SERA45

Posted
  • Author
Posted

Пробовал, тупо поставить аф7, с данными родными в схеме. Низы куда-то убежали. Они вроде и есть, но как-то не убедительно, а вот верх, середина, напроч переиграла Еф86 филипс

alss Proficient

alss

Posted
Posted

Статья и схема - архив (.doc не пропускает).

57 минут назад, SERA45 сказал:

аф7, с данными родными в схеме. Низы куда-то убежали. Они вроде и есть, но как-то не убедительно

Лампы отличаются по внутреннему сопротивлению и при совпадении режимов возможны отклонения АЧХ. Т. к. модель AF7 не нашел, то подставил 6SJ7 (6Ж8), у неё чуток меньшая крутизна (1,65 vs 2,1) - и завал СЧ/ВЧ на полтора децибела при НЧ на месте.
В Неофите номиналы схемы коррекции надо подстраивать даже под монтаж, не то что под лампу.
Так что измеряйте, добиваясь плоской АЧХ через антиRIAA-цепочку, а дальше по измерительной пластинке.

neophyte_HiFiMusic_97_11.zip

  • Like (+1) 1
SERA45 Apprentice

SERA45

Posted
  • Author
Posted

Все режимы, выставлял в точности с мануалом. Даже анодное 25ваттным подстроечным резистором. еф86, особенно Филипс,мулард,тот чучуть похуже. претензий нет, а вот аф7 низ режет 😥.

SERA45 Apprentice

SERA45

Posted
  • Author
Posted

И меня очень смущает Ug2 =100в.это по паспорту лампы аф7. А в схеме140в. Сильно много...

ТимВал Local

ТимВал

Posted
Posted

Да это многовато. На аноде всегда должно быть большее напряжение чем на второй сетке. Иначе сетка становится анодом.
