Recommended Posts

Posted

Есть у меня один известный катушечный магнитофон и захотелось слегка его модернизировать. А именно поставить на входе УВ полевой, а именно JFET транзистор. Это обещает несколько неплохих "плюшек". :er:

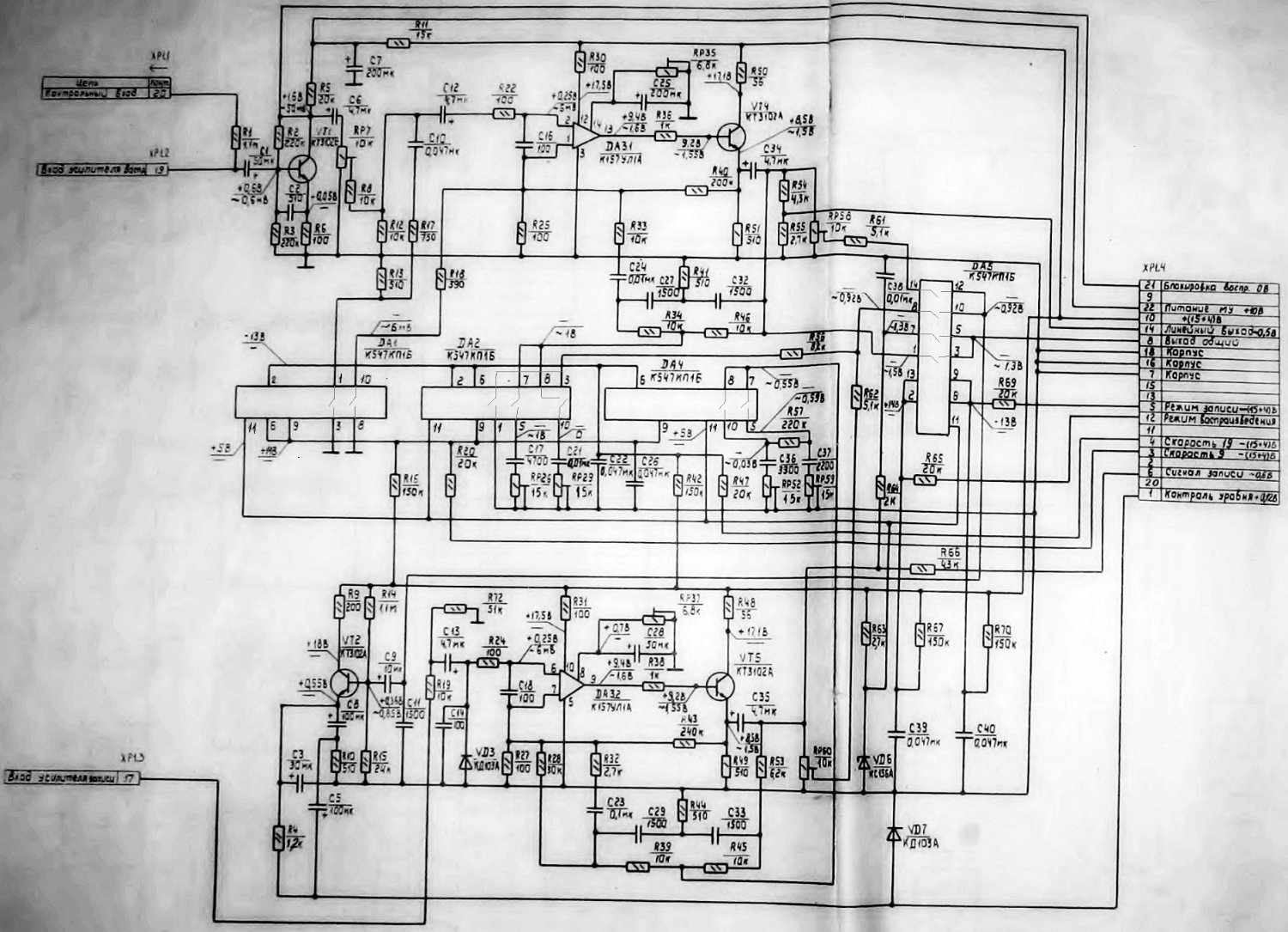

Вот такая схемка УВ:


В общем неплохой подбор элементов но есть несколько "косяков". Стал поправлять. :smile-59:

Транзисторы нашел самые незамысловатые КП303В.  В отличии от мосфетов с изолированным затвором, они не так боятся пробоя статикой. За много лет ни разу не убил ни одного, хотя ни как не защищался..

Для простоты нарисовал как расположены "ключи" в полевых сборках. Так нагляднее.

Posted

А зачем и что Вы от этого хотите получить, ведь крутизна у полевика гораздо меньше , а значит и Ку упадёт, кроме того фликер шумы у полевиков высокие. В своё время году этак 1985-ом, я пытался на на КП307А построить линейный входной каскад в УВ , не помню причину ( знаний тогда наверно не хватило ) но что то пошло не так. отказался от этой затеи.

Posted

Да конечно усиление у полевика много меньше но запас по усилению у схемы в целом есть. Так что это не проблема. Полевик более линеен чем биполярник и к тому же он меньше шумит даже по сравнению с КТ3102. Ну и входное сопротивление УВ...

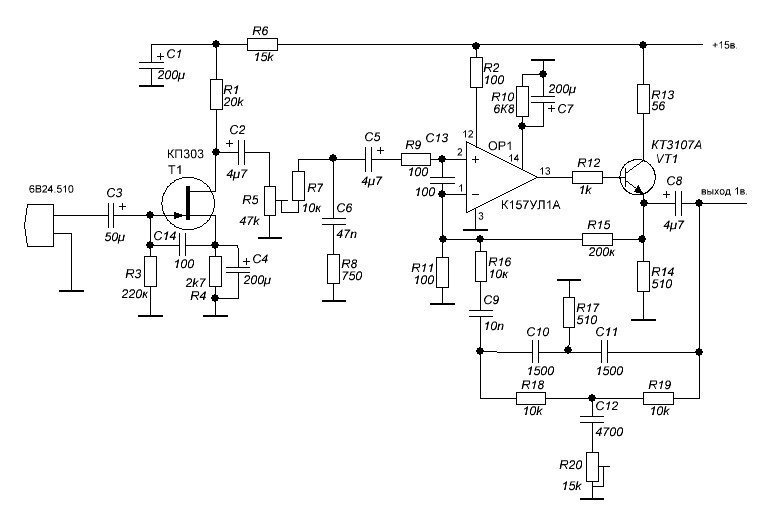

После подбора режима и некоторого изменения в цепях после первого каскада, получил тоже усиление что было. Схема стала такой:


Однако появились несколько но. :smile-59:  Как обычно.

Posted

Звук есть но какой то грязноватый, стал смотреть осциллографом. Оказалось УЛ-ка генерит на частоте в несколько мегагерц. :smile-57:  Конденсатор между 1 и 2  сыграл злую шутку. Зачем его так поставили я хз.

Переставил как должно быть по "даташит", с 2 на землю. "Дуло пропало". :smile-59: В смысле генерации не стало.

Posted

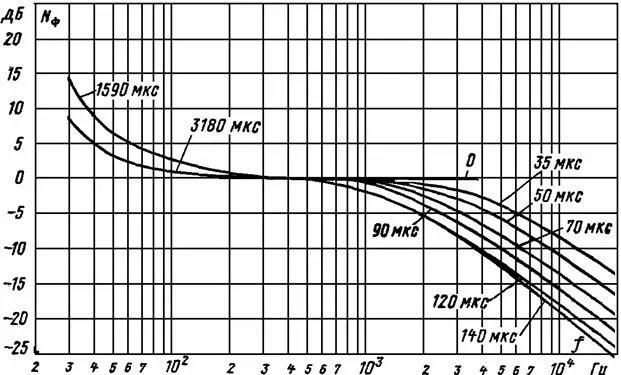

Звук стал чище однако АЧХ была явно не та что должна быть. Высоких чуть, зато НЧ прям заваливают всё. Первую ТАУ я явно нарушил.

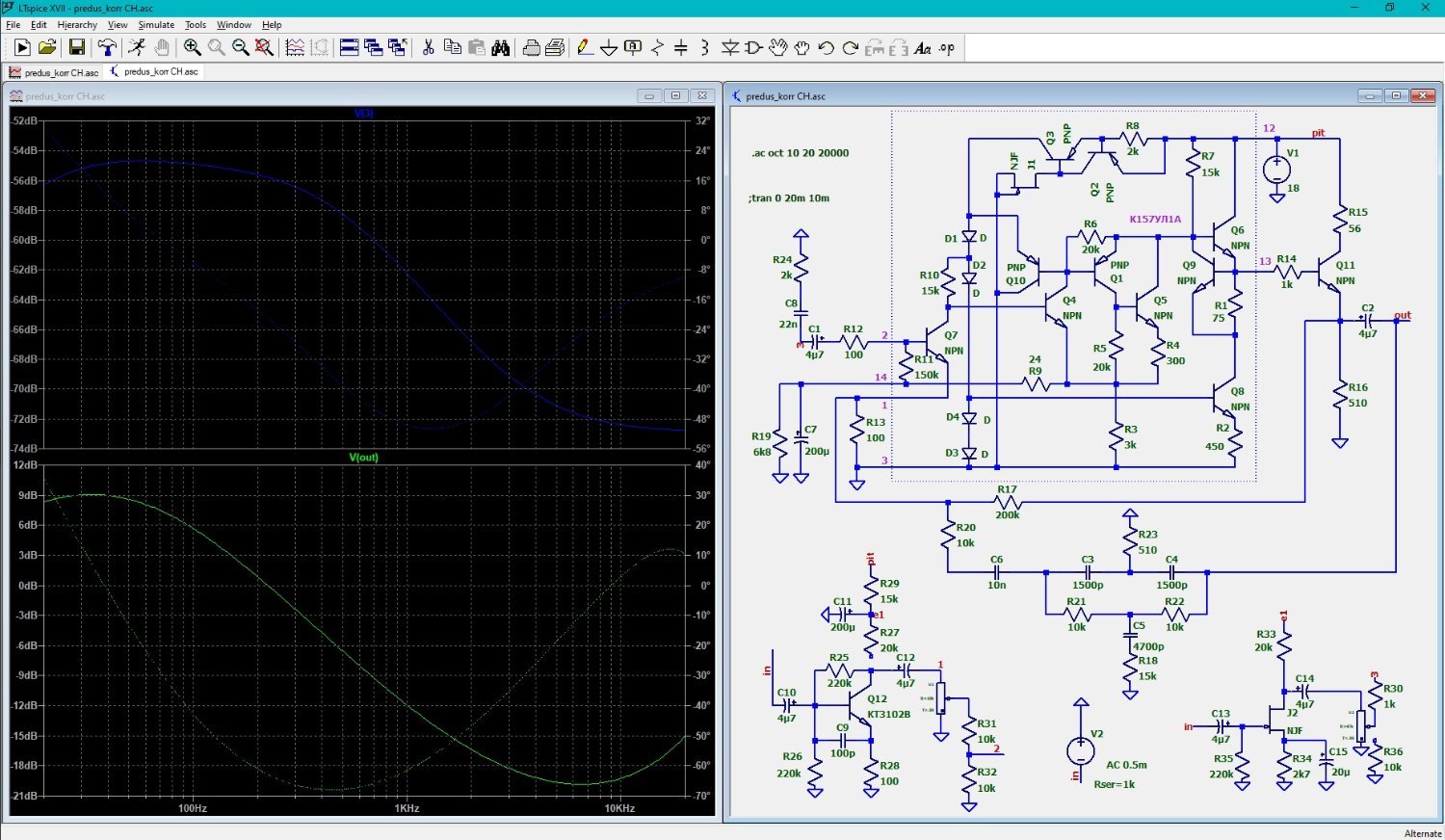

Чтобы не высчитывать долго, использовал симулятор. Набросал упрощенную схемку. Вот Такая АЧХ у исходного УВ:


Вполне себе красивая, для УВ прям классика. Между 20гц и 9кГц  примерно 30дБ. разницы.

У схемы переделанной под полевик, конечно не такая. :biggrin: Стал кумекать дальше.

Если кому интересно вот моделька:  predus_korr.zip

Posted

Интересно  ,  а как с шумами, и ещё можно ли убрать электролит на входе. Резистор в затворе можно попробовать уменьшить.

Posted
4 часа назад, ТимВал сказал:

Да конечно усиление у полевика много меньше но запас по усилению у схемы в целом есть. Так что это не проблема. Полевик более линеен чем биполярник и к тому же он меньше шумит даже по сравнению с КТ3102. Ну и входное сопротивление УВ...

После подбора режима и некоторого изменения в цепях после первого каскада, получил тоже усиление что было. Схема стала такой:


Однако появились несколько но. :smile-59:  Как обычно.

С3 на входе не нужен, головку параллельно затвору включают, напрямую.

С4 тоже не нужен, избыток усиления.

Правый вывод С14 переключить с истока на землю.

С6 под вопросом...

Posted

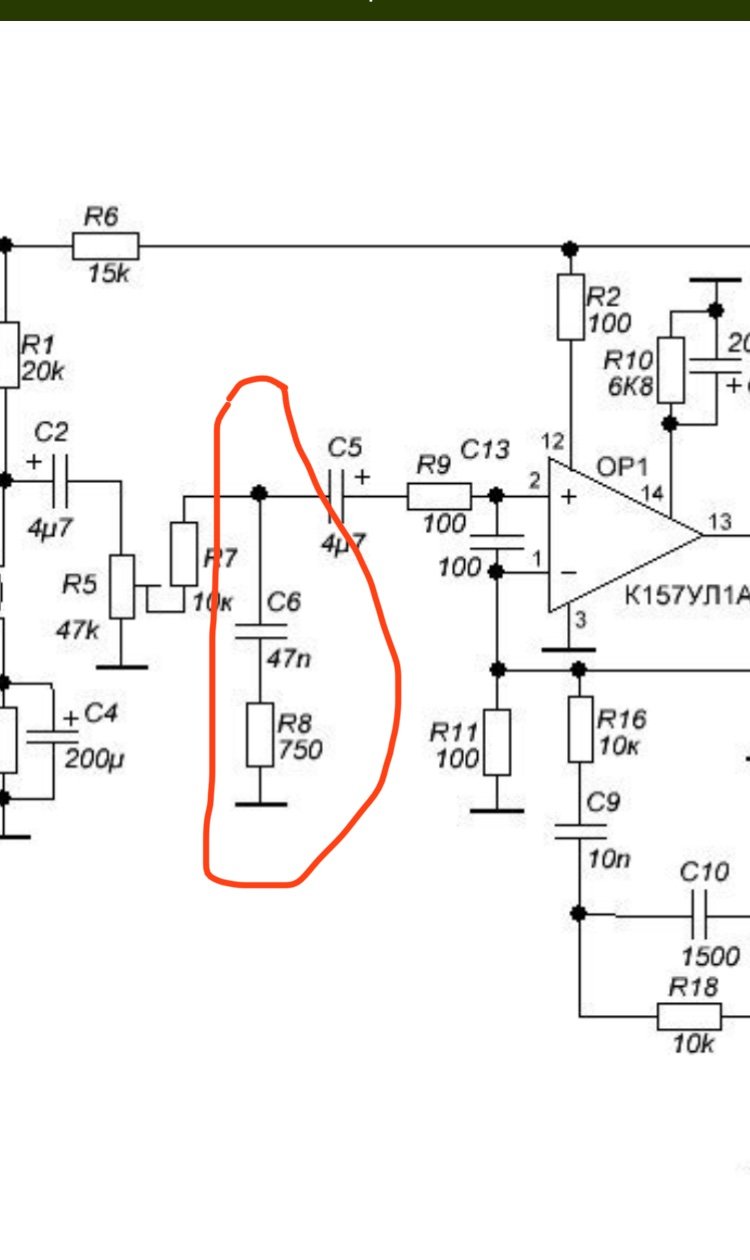

Кто-то просто взял этот кусок входной от схемы с пассивной коррекцией и прилепил на вход УЛ. Это типа кусок от формирователя АЧХ по ВЧ.
С6 R8 вообще убрать. Отсюда и кондер в истоке

Тогда бы взяли схему от корректора с полевиками на входе и немного пересчитали коррекцию.
Либо надо в УЛке коррекцию пересчитывать . Там расчитано на входное 0.2 мВ , а усиление полевика не учтено. Смысл гасить его подстроечником на выходе ?

  • Like (+1) 1
Posted

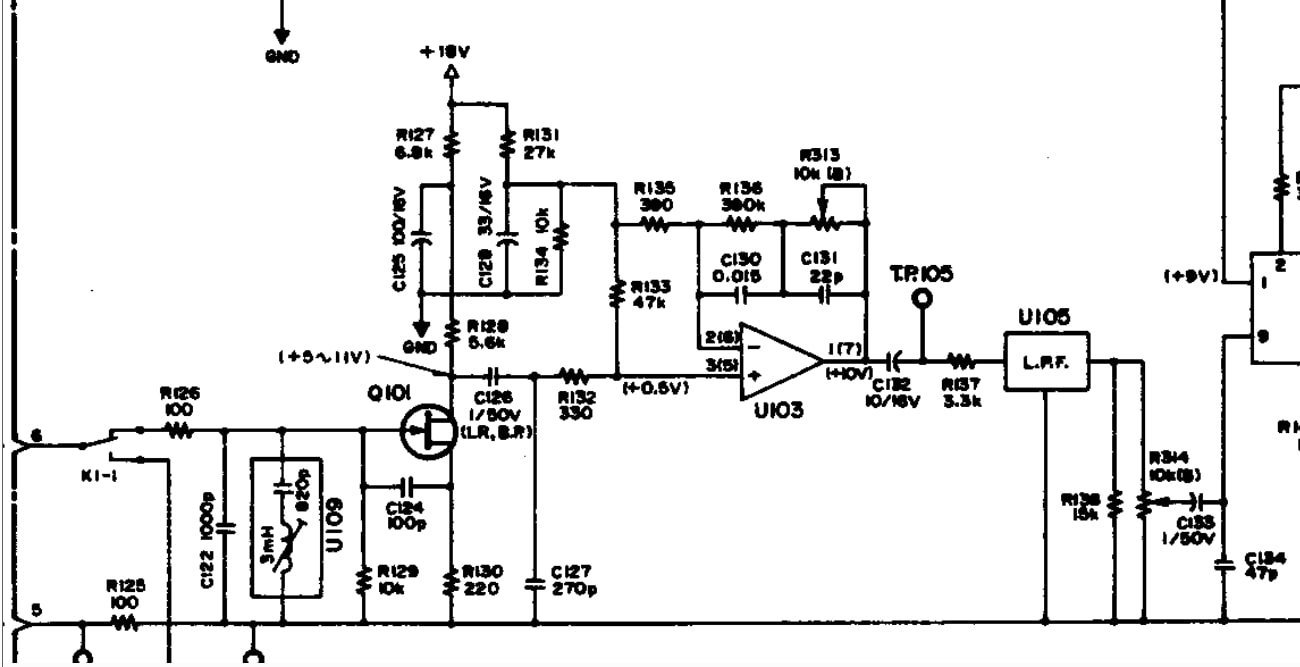

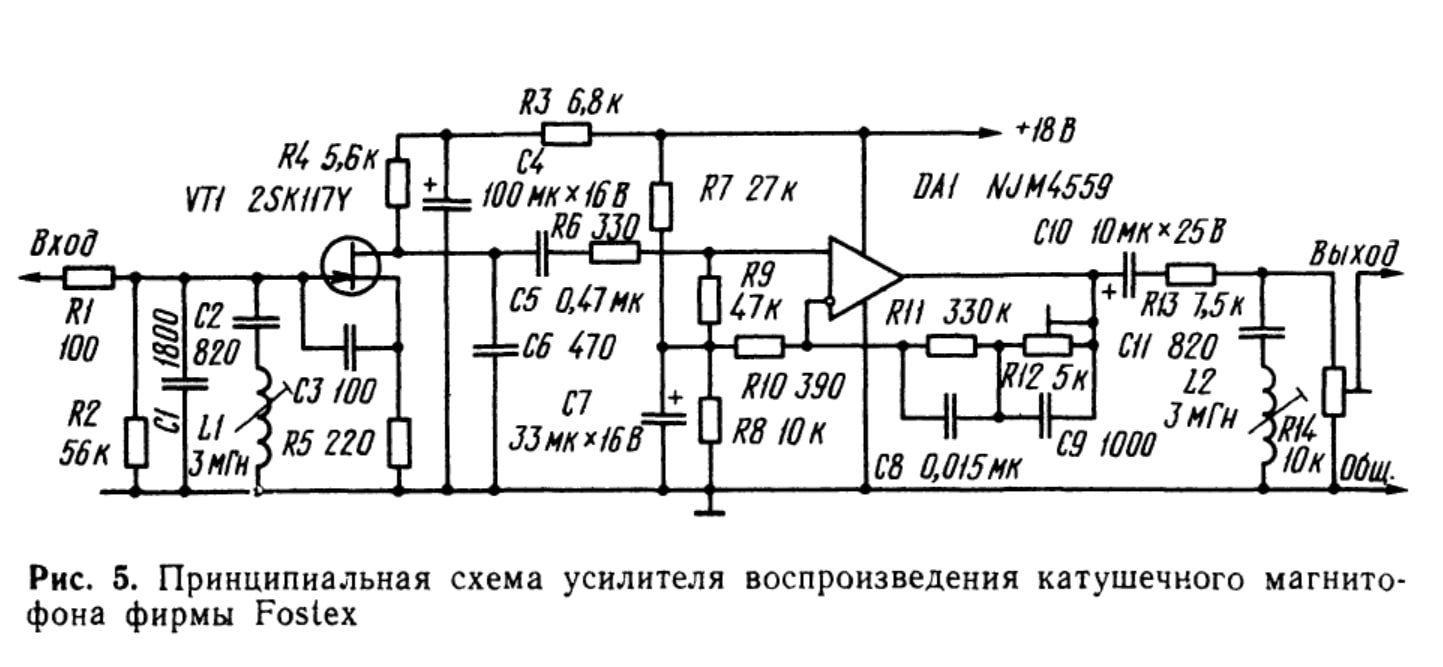

В конце 70-х годов выпускался 8-канальный катушечник FOSTEX A8 . Его УВ - как раз был с полевиком на входе ( 2sk117 ) .

Качество скана  сервис-мануала неважнецкое . Но эту схему так же упоминал Н. Сухов в одной из своих публикаций в Радиоежегоднике 1986 ( там есть небольшое описание этой схемы )   .

П.С. - этот катушечник работал на 38-й скорости , под другую скорость - наверное , придется настраивать  цепь коррекции УВ .

Снимок экрана (2585).jpg

Снимок экрана (2586).jpg

  • Like (+1) 1
Posted

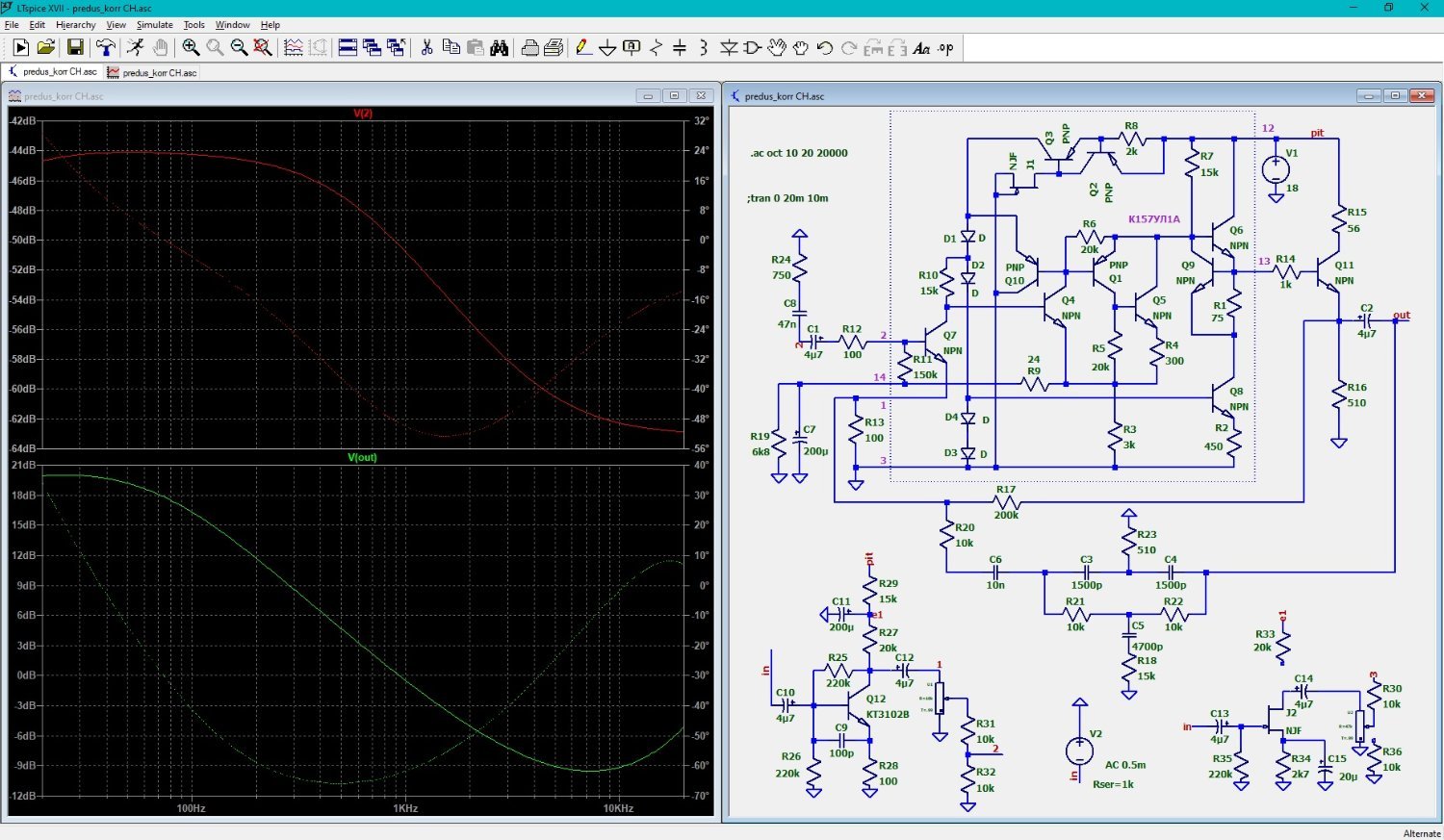

Подогнал элементы коррекции и АЧХ стала как надо. И усиление стало больше, так что подстроечник 47к пришлось убавлять. Вот АЧХ УВ в модели:


На слух тоже стало норм. НЧ не забивают всё.

Posted
13 часов назад, Андрей63 сказал:

Интересно  ,  а как с шумами,

С шумами очень даже хорошо. Не измерял но на слух шумит гораздо меньше исходной схемы.

13 часов назад, Андрей63 сказал:

можно ли убрать электролит на входе.

Да конечно. Просто был в исходной схеме и пока оставил. Вроде не мешает..

13 часов назад, Андрей63 сказал:

Резистор в затворе можно попробовать уменьшить.

Можно и наверное даже нужно. Полевик имеет очень высокое входное сопротивление и сильно ловит разные ВЧ помехи из эфира. Руку к проводам с головки не поднести-свистит сразу, надо всё экранировать наверное.:smile-55:

Головка феррит, так что 10ком. будет маловато, а вот 100к наверное зайдёт.

Posted

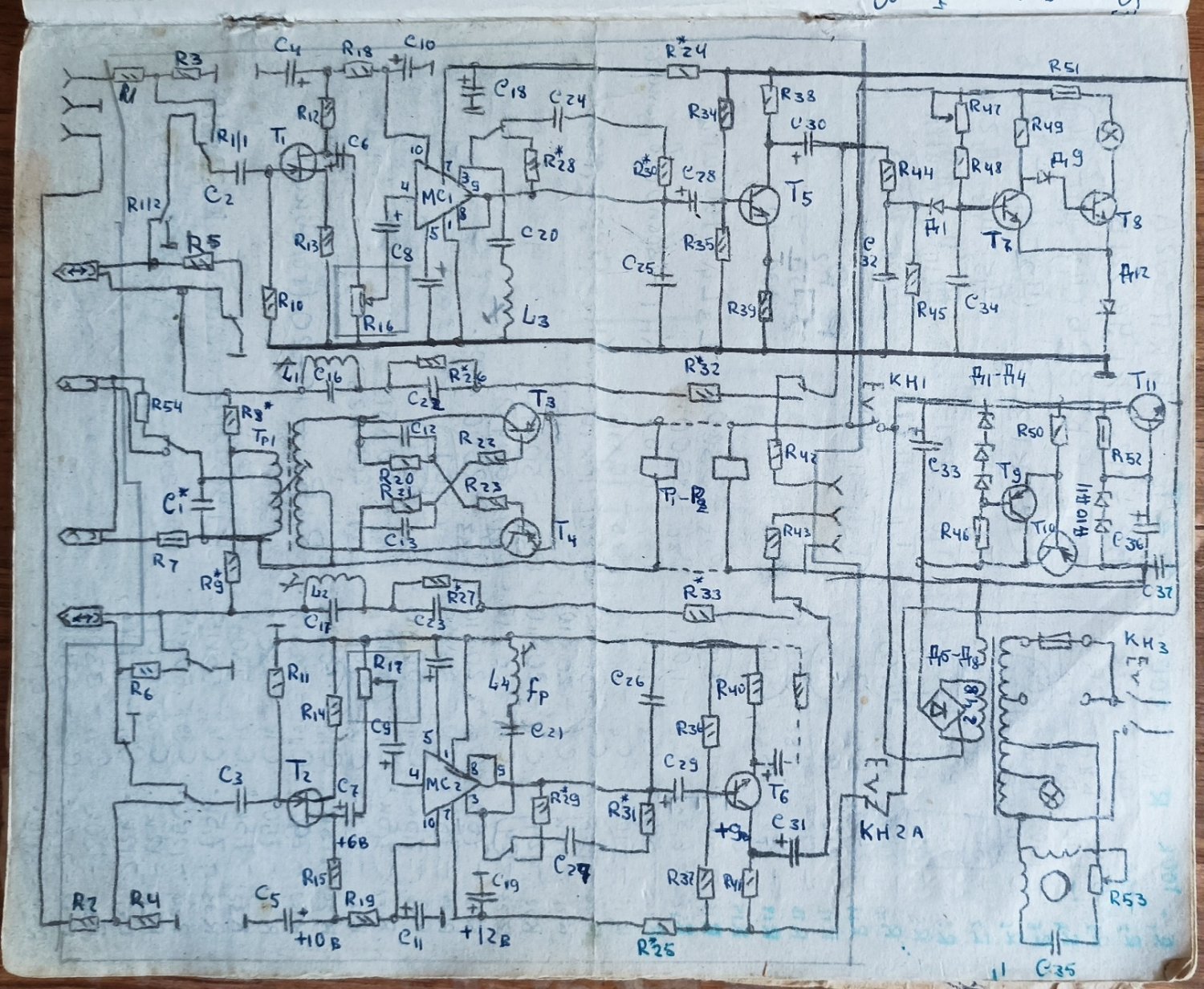

Нашел у себя в старых тетрадках такую схему:


У кого то срисовывал но сделать так и не собрался. Источник схемы теперь конечно не узнать но магнитофон вроде был самодельный и выкладывался в каком то журнале.

Полевики на входе КП302А, однако обвязка странноватая. В затворе 2К4, в истоке 270ом, в стоке 910ом. Как то очень уж маленькие номиналы, хотя...

Posted

Не стоит связываться с нашими кп302, 303, 307 и 157ул1. Ни чего хорошего из этого не сделать. Все это шумит слишком сильно. Если хочется быстро микросхему, то лучше поискать LA3161 или  3162, которые в автомагнитолах часто стояли. Их там проще найти оригинальные. Полевики даже китайские 2sk170 (у меня) работают не хуже, чем старые тошибы. Специально не выслушивал, но разницы с ходу не заметил.  Можно поискать м51521, оригинальные мне нравились, ставили их в самодельные тиражники.



Сопротивление по входу - добротность контура, если он настроен на верхнюю частоту. Если с полевиком, только ув, на пермаллое или сендасте, можно вообще не ставить шунт. Диод поставить для защиты встречно затвору. Емкость совсем убрать. Коррекцию ВЧ вынести во второй каскад в ФВЧ как у Сухова.

Posted

Не ставил себе целью сделать супер качественный УВ, просто хотел улучшить существующий, Теми средствами которые есть в тумбочке. :smile-59:

Сейчас схема такая:


Звук гораздо более качественный чем был изначально. Шум стал заметно меньше.

Может займусь измерениями и ещё скорректирую схему но позже.

Хотелось бы найти измерительную ленту но где ж её сейчас найдёшь... :smile-61:

  • Like (+1) 2
Posted

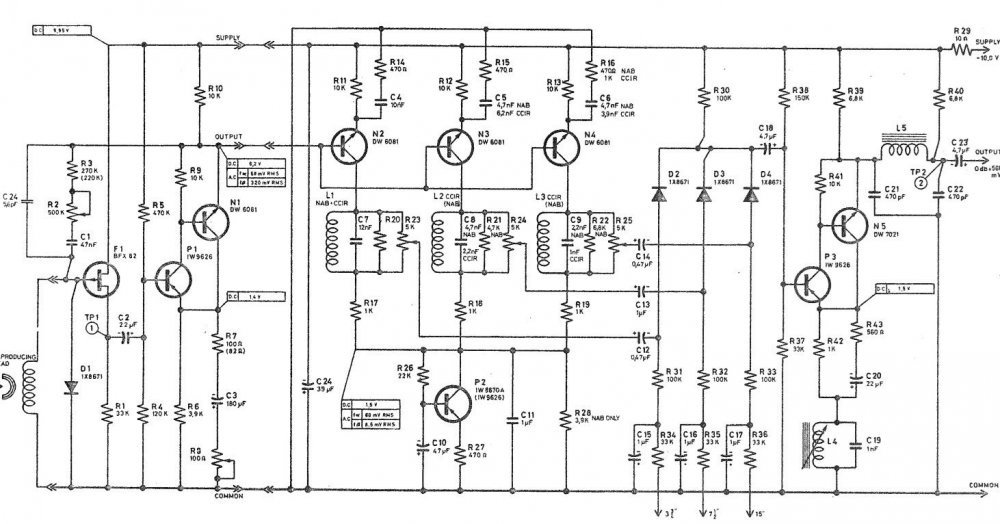

IMG_8760.jpeg.bb6c3b7d10fb87f3a43a62b98a2f1d62.jpegЕсли интересно с полевиком можно схему из Nagra попробовать. Лишнее там выкинуть ,- оставить одну коррекцию , убрать диодные ключи и контур на выходе от ихней поднесущей в 100 кГц.
Или вообще правую часть обрезать  оставить 3 тразистора входных , если  амплитуды мало , добавить выходную двойку . Но мне кажется во всех импортных 100-200 мВ на выходе УВ это норма .

Зачем эти 3 ключа и цепи мне неясно .



Posted
5 часов назад, Сергей А сказал:

IMG_8760.jpeg.bb6c3b7d10fb87f3a43a62b98a2f1d62.jpegЕсли интересно с полевиком можно схему из Nagra попробовать. Лишнее там выкинуть ,- оставить одну коррекцию , убрать диодные ключи и контур на выходе от ихней поднесущей в 100 кГц.
Или вообще правую часть обрезать  оставить 3 тразистора входных , если  амплитуды мало , добавить выходную двойку . Но мне кажется во всех импортных 100-200 мВ на выходе УВ это норма .

Зачем эти 3 ключа и цепи мне неясно .



Три ключа - переключатель ВЧ коррекции.  Только вот диоды в качестве ключей это ж@па. Может до 50 мв еще и можно с искажениями мириться, больше уже совсем плохо. Резистора на входе схемы нет, это хорошо, меньше шума.

  • Like (+1) 2
