В 08.12.2025 в 08:41, ВАК сказал:

Пока повесил   РСМ 5102. Жду ES9018.

Как прослушаете выскажите свое мнение о звуке. И распиновку  подключения ES9018. можете дать.

  • Replies 223
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

lenivo
lenivo

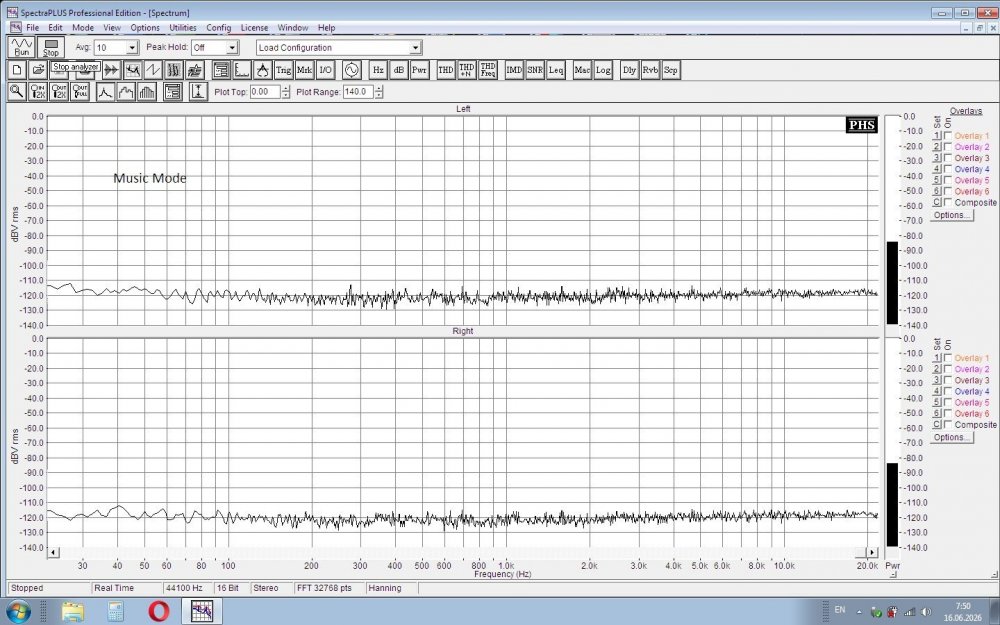

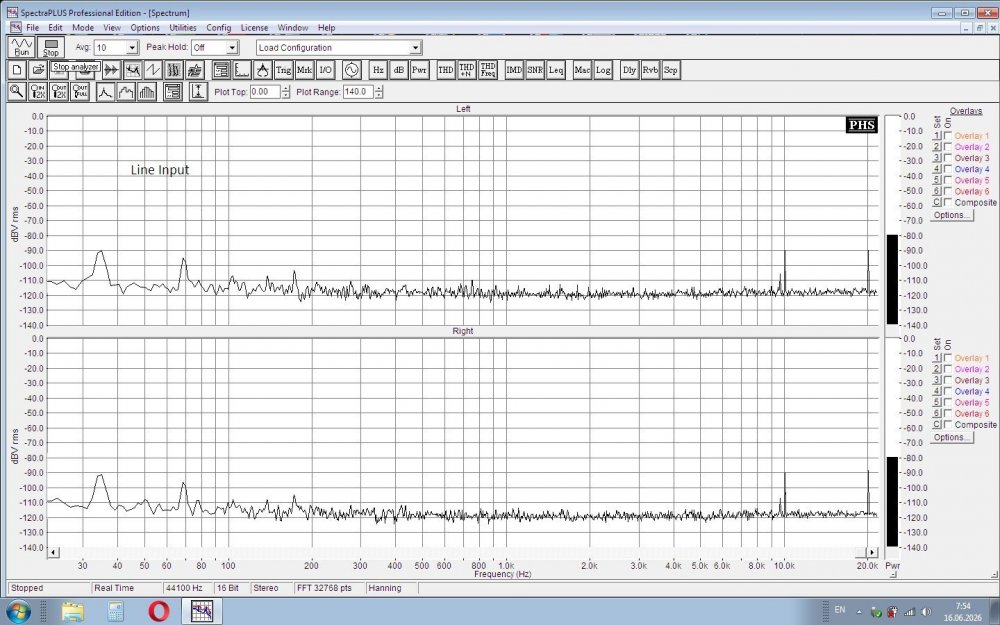

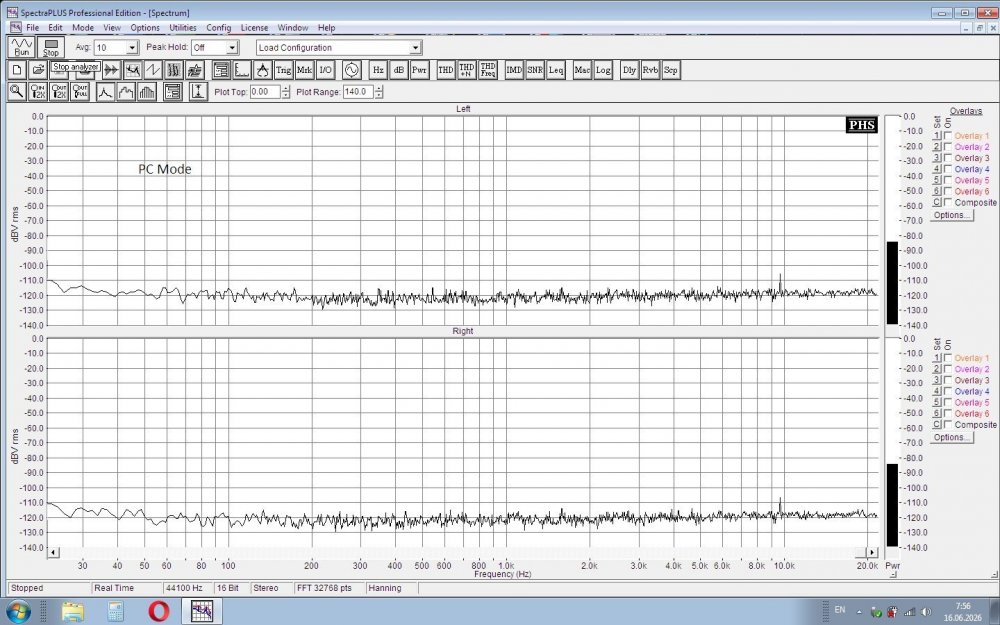

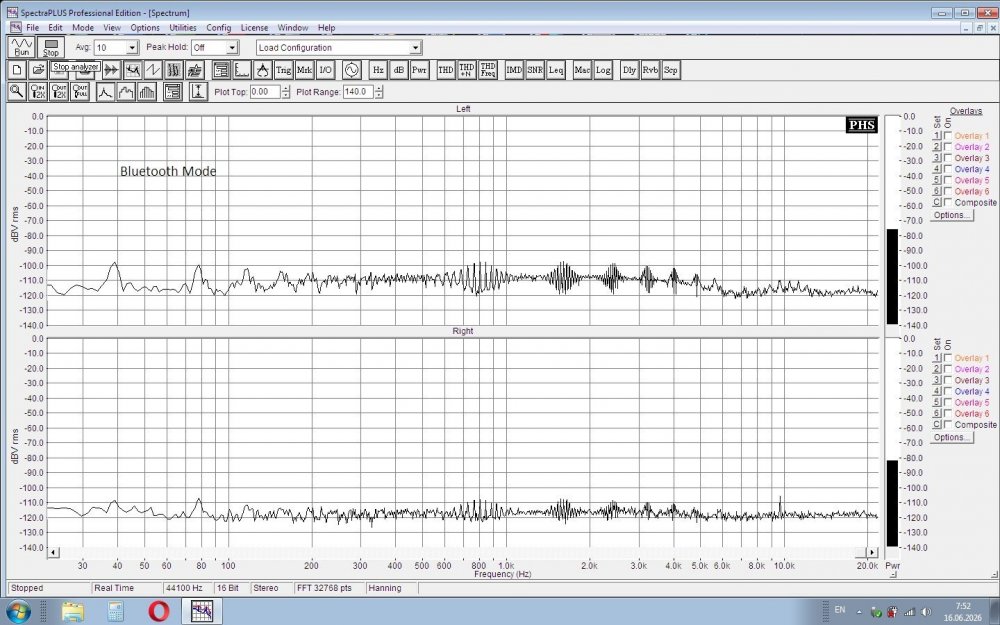

Файловый проигрыватель с USB флэшек на основе готовых модулей с хорошим звуком с ПДУ.   KCX TFT2.8 PLAYER02_V2.3 + PCM5102 ДЕШЕВО и СЕРДИТО. НО с ОЧЕНЬ качественным звуком. Управление с помо

Rezvoy
Rezvoy

Собственно сабж:

Rezvoy
Rezvoy

Собственно сабж. Конденсаторы слюда, резисторы С2-14, С2-29. Операционник у китайцев никудышный, беда не в том, что плох, а в том, что перемаркирован явный хлам.

Posted Images

Rezvoy Local

Rezvoy

Posted
Posted
8 часов назад, Сергей А сказал:

Думаю , эта какая-то 5532 в разы лучше 4558. Даже безымянная.

Фигня китайская, сейчас 072 стоит, всяко лучше.

  • Like (+1) 1
Rezvoy Local

Rezvoy

Posted
Posted

Совет : если собираетесь подключать панельку к компьютеру по USB- используйте изолятор. Особенно это касается мини-компьютеров, даже статика может вывести порт из строя, что в современных реалиях приводит к выносу всего блока.

  • Like (+1) 1
ВАК Collaborator

ВАК

Posted
Posted
2 часа назад, Rezvoy сказал:

если собираетесь подключать панельку к компьютеру

вообще нет никакого желания

  • Like (+1) 1
ВАК Collaborator

ВАК

Posted
Posted

Ковырнул из какого то медицинского анализатора TLC277 Texas Instrument. Товарищи-камрады! Тут глухой услышит..Кубики Салтыкова в мастерской так еще не играли никогда. Питание те же 12 вольт. Вечером включу тяжелую артилерию - щиты, послушаем.


Rezvoy Local

Rezvoy

Posted
Posted
2 часа назад, ВАК сказал:

вообще нет никакого желания

Зря, с компа качество выше, чем с флюшки.

U.L.F. Proficient

U.L.F.

Posted
Posted
В 08.12.2025 в 08:41, ВАК сказал:

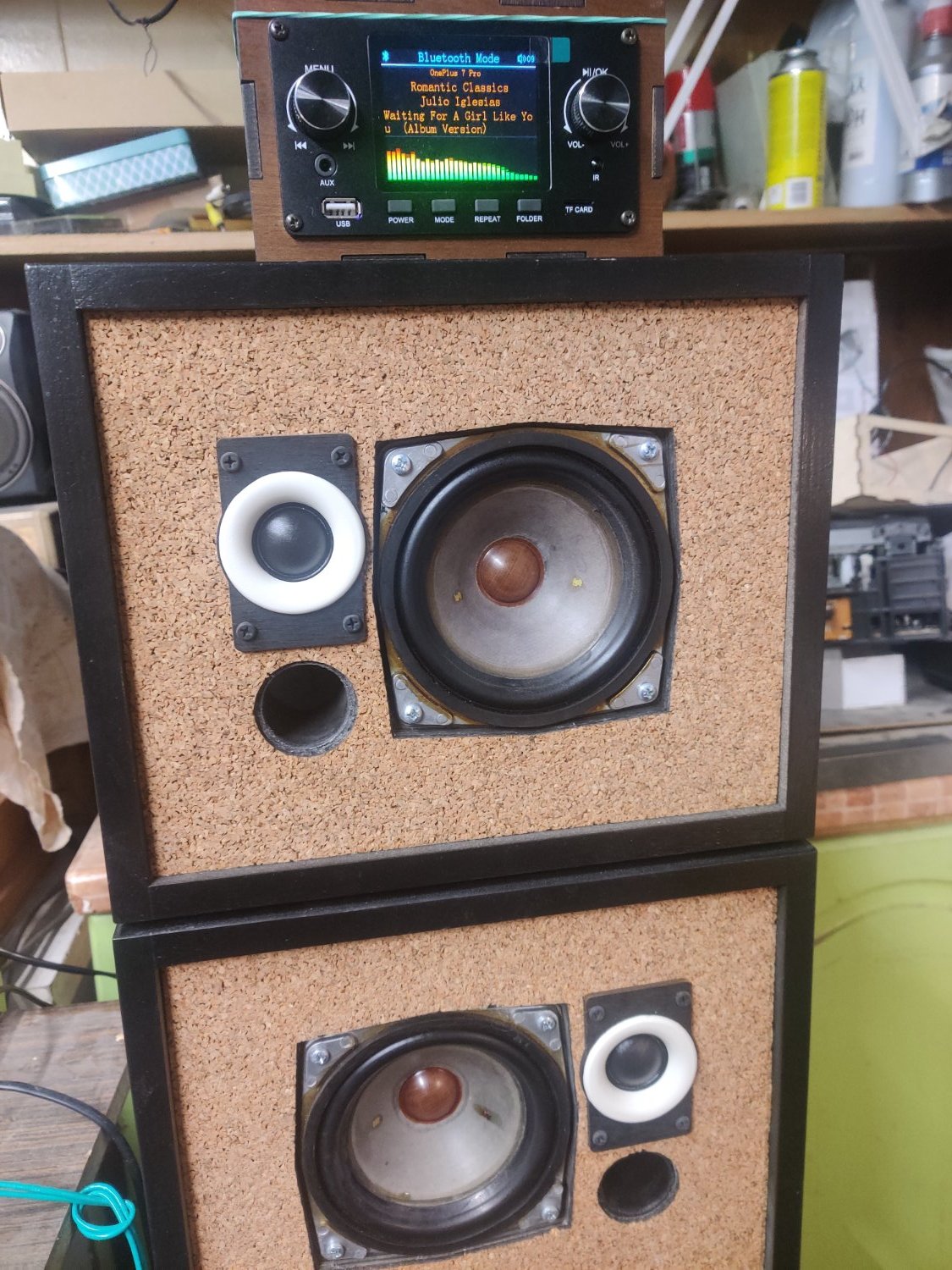

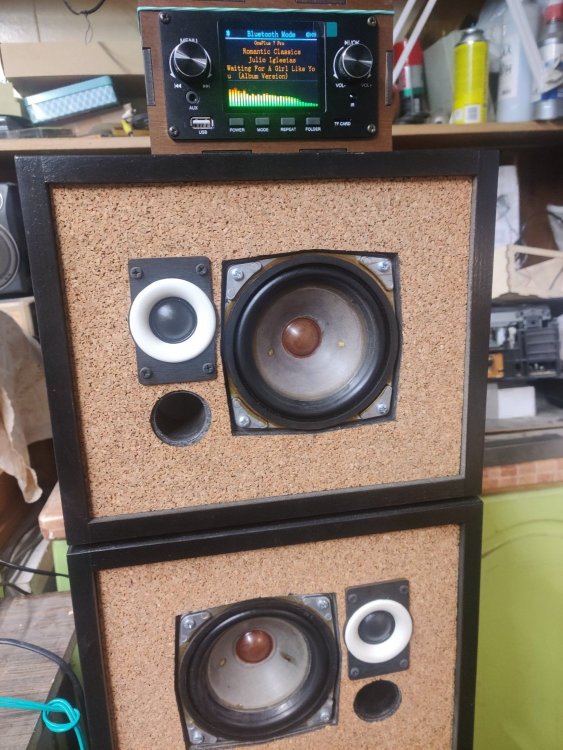

Одел черного в темное. Добавил TPA3118..вроде родные, 32 ноги. Пока повесил   РСМ 5102. Жду ES9018. Хотелось бы отметить что мои, теперь около компьютерные,  мини Фрюгеля с Markaudio Alpair 5 через блютуз очень и очень живенько и детально вплоть до 50 гц. Питание 19 вольт, от какого то монитора.




А расскажите про колоночки, можно в соответствующей ветке. Когда-то  сильно заинтересовали МаркАудио. Мнения по ним в сети очень противоречивые.

ВАК Collaborator

ВАК

Posted
Posted
33 минуты назад, U.L.F. сказал:

Когда-то  сильно заинтересовали МаркАудио.

Вы сначала найдите Gen 2, то есть без центршайбы. Нет их , сняли с производства.  А вообщем.. это надо слышать и видеть как такой пупырик выдает ровный тональный баланс в определенном оформлении. Днями и ночами можно слушать типа Иглесиса, спокойную музыку.

U.L.F. Proficient

U.L.F.

Posted
Posted
1 час назад, ВАК сказал:

Вы сначала найдите Gen 2, то есть без центршайбы. Нет их , сняли с производства.  А вообщем.. это надо слышать и видеть как такой пупырик выдает ровный тональный баланс в определенном оформлении. Днями и ночами можно слушать типа Иглесиса, спокойную музыку.

У них только определенная модель звучит?

ВАК Collaborator

ВАК

Posted
Posted

Послушал панельку с ейными ТРА3118 через щиты. При питании 12 вольт при уровне громкости 08 уже туши свет. Проверял на любимом проверочном треке, где все есть. Кстати, рекомендую всем. Ничего плохо не скажу..звучит, как ни странно. На треке Yello четко вылазит 40 гц. Генератор бежит от 500 гц до 15 кГц ровненько. Смотрел OpenSoundMeter-ом с измерительным микрофоном через Фокусрайт.


lenivo Proficient

lenivo

Posted
  • Author
Posted
14 часов назад, ВАК сказал:

Послушал панельку с ейными ТРА3118 через щиты. При питании 12 вольт при уровне громкости 08 уже туши свет. Проверял на любимом проверочном треке, где все есть. Кстати, рекомендую всем. Ничего плохо не скажу..звучит, как ни странно. На треке Yello четко вылазит 40 гц. Генератор бежит от 500 гц до 15 кГц ровненько. Смотрел OpenSoundMeter-ом с измерительным микрофоном через Фокусрайт.


Это с PCM5102 или с другим цапом?

И вывод то какой ?

Понравилось-не понравилось ?......

Проект закончен или дальше будете улучшать?

  • Thanks (+1) 1
ВАК Collaborator

ВАК

Posted
Posted

Нет, на ES9018. Да, заканчиваем. Единственное, это керамику на пленку в обвязке ОУ заменить. Ну и сама плата на ES9018 удобнее  в монтаже, плюс можно ОУ перебирать и сделать двухполярку.  Но думаю хватит, дел деревянных полно, корпус БП для ОТЛ никак не разработаю, щиты стоят голые. А по звуку это позже. Нужно взять у товарища на 5102 и спокойно сравнить в четыре уха, а то что то все бегом и бегом. А в итоге я уже 6 плееров оформил и раздарил, кому простой, кому с 5102. Не пищит никто. Так что от друзей Вам большой Привет и Спасибо!

  • Like (+1) 2
  • Smile 1
ВАК Collaborator

ВАК

Posted
Posted

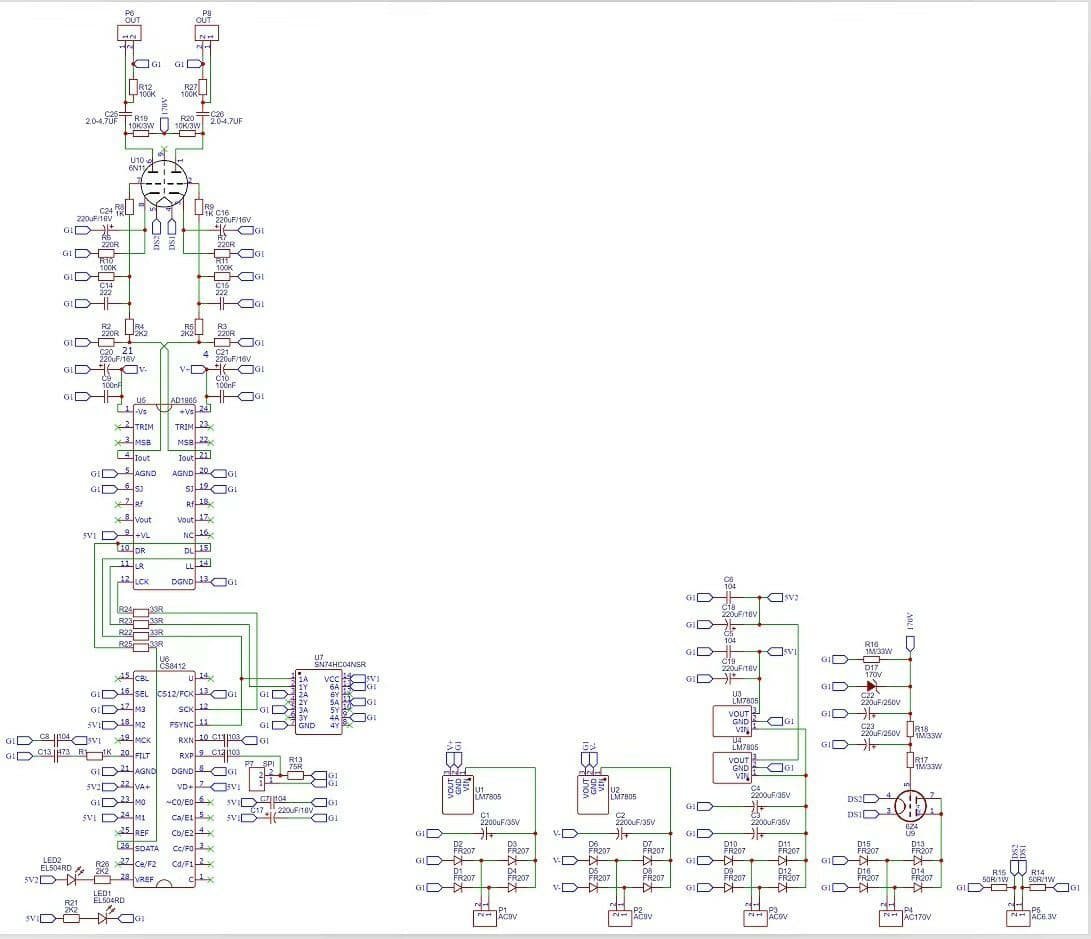

Сдается мне что еще не вечер. Не дает покоя зараза. Подскажите как привернуть к ES9018 лампу на выход. По типу как я собирал мультибитник на родной AD1865. Хотелось бы таких же душевных низов.

Схема ЦАП.jpeg

Rezvoy Local

Rezvoy

Posted
Posted
19 часов назад, ВАК сказал:

Сдается мне что еще не вечер. Не дает покоя зараза. Подскажите как привернуть к ES9018 лампу на выход. По типу как я собирал мультибитник на родной AD1865. Хотелось бы таких же душевных низов.

Схема ЦАП.jpeg

Да просто, как заводной апельсин! На выход цап мотаем трансформатор с симметричным входом и несимметричным выходом и подключаем к входу лампового каскада!:smile-09:

  • Like (+1) 1
ВАК Collaborator

ВАК

Posted
Posted

А поподробнее про трансформатор можно где то прочитать? И есть ли альтернативный способ?

СЮТ Local

СЮТ

Posted
Posted

Закончил ещё один, третий по счёту, плеер, теперь с питанием от двух аккумуляторов 18650, и составил вот такой "сквозной" цифровой канал:

Даже поймал, случайно, момент, когда акку сели))...

Забавная игрушка, с приличным звуком, респект автору темы!!!





  • Like (+1) 3
Rezvoy Local

Rezvoy

Posted
Posted
14 часов назад, ВАК сказал:

А поподробнее про трансформатор можно где то прочитать? И есть ли альтернативный способ?

В каком-то приложении Салон АВ Маркитанов писал об этом, как раз применительно к мультибиту.

Antur Community Regular

Antur

Posted
Posted

Я наверное попробую пойти немного другим путем. Едет ко мне такая приблуда:

https://aliexpress.ru/item/1005006366553545.html?spm=a2g2w.orderdetail.0.0.60204aa6w97EGs&sku_id=12000038444364348&_ga=2.72390035.1299328487.1765947680-219061240.1754027562

Есть в наличии Raspberry Pi 4, валяеться без дела.

В связи с этим вопрос: какой внешний ЦАП прикрутить для Raspberry Pi?

Antur Community Regular

Antur

Posted
Posted
57 минут назад, Antur сказал:

какой внешний ЦАП прикрутить для Raspberry Pi?

Есть в том числе и ES9038Q2M и например AK4490...

Rezvoy Local

Rezvoy

Posted
Posted

Если, вдруг, захотите что-то ретро, не плохой вариант есть у китайсев:https://aliexpress.ru/item/1005005803469636.html?spm=a2g2w.orderdetail.0.0.43a34aa6pSfVV2&sku_id=12000034407574217&_ga=2.98558367.1080813826.1765772275-625226273.1646814973, только набор надо при заказе оговорить PCM58Px2 SM5813 ( списаться с магазином)https://aliexpress.ru/item/1005006285583273.html?spm=a2g2w.orderdetail.0.0.6a894aa6ET6MvT&sku_id=12000036610425067&_ga=2.197651887.1080813826.1765772275-625226273.1646814973

Нюанс в том, что при подключении по USB нужна либо приблуда типа аманеры с настройкой протокола в RJ16, либо сваять конвертер I2S->RJ16 на 4х микрухах, схемой могу поделиться.

Antur Community Regular

Antur

Posted
Posted
2 часа назад, Rezvoy сказал:

захотите что-то ретро

Целесообразность желания использовать ретро решения актуально в случае их преимуществ перед современными. Вышеперечисленные мною ЦАП имеют готовые специализированные модули, предназначенные к установке на GPIO разьем без лишних коммутаций, разумееться с обязательной доработкой схемы питания. В чем приемущества решений по Вашим ссылкам? Я готов в случае возможности получить лучший результат по качеству.

Rezvoy Local

Rezvoy

Posted
Posted

В личных предпочтениях мультибитных ЦАПов, если нет опыта их прослушивания, или он отрицательный - не смею настаивать!:smile-33:
