Ламповый усилитель Raido Cobra

Valinor

By Valinor
in Valve

 Share

Recommended Posts

Valinor Local

Valinor

Posted
Posted

Делюсь схемой и фотографиями готового усилителя из группы в вк.

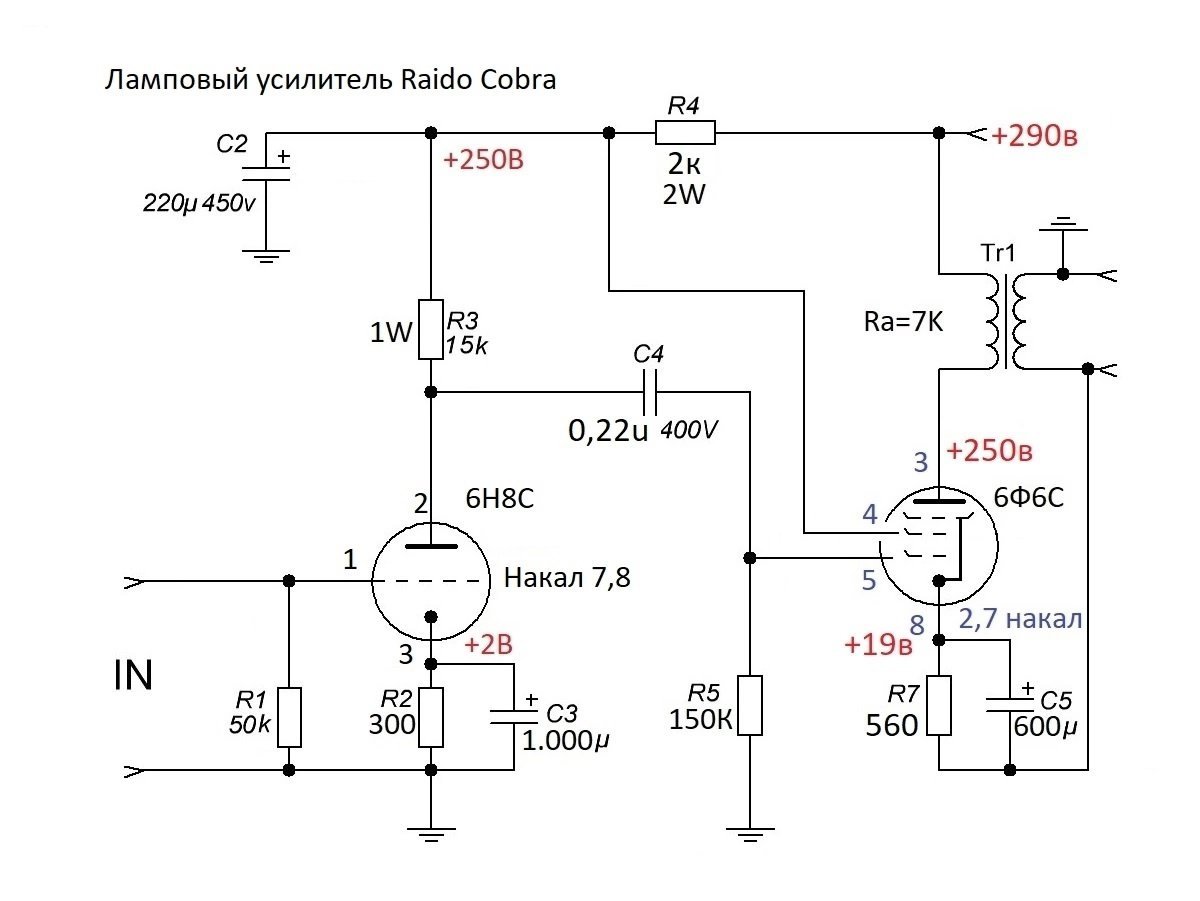

Схема усилителя:

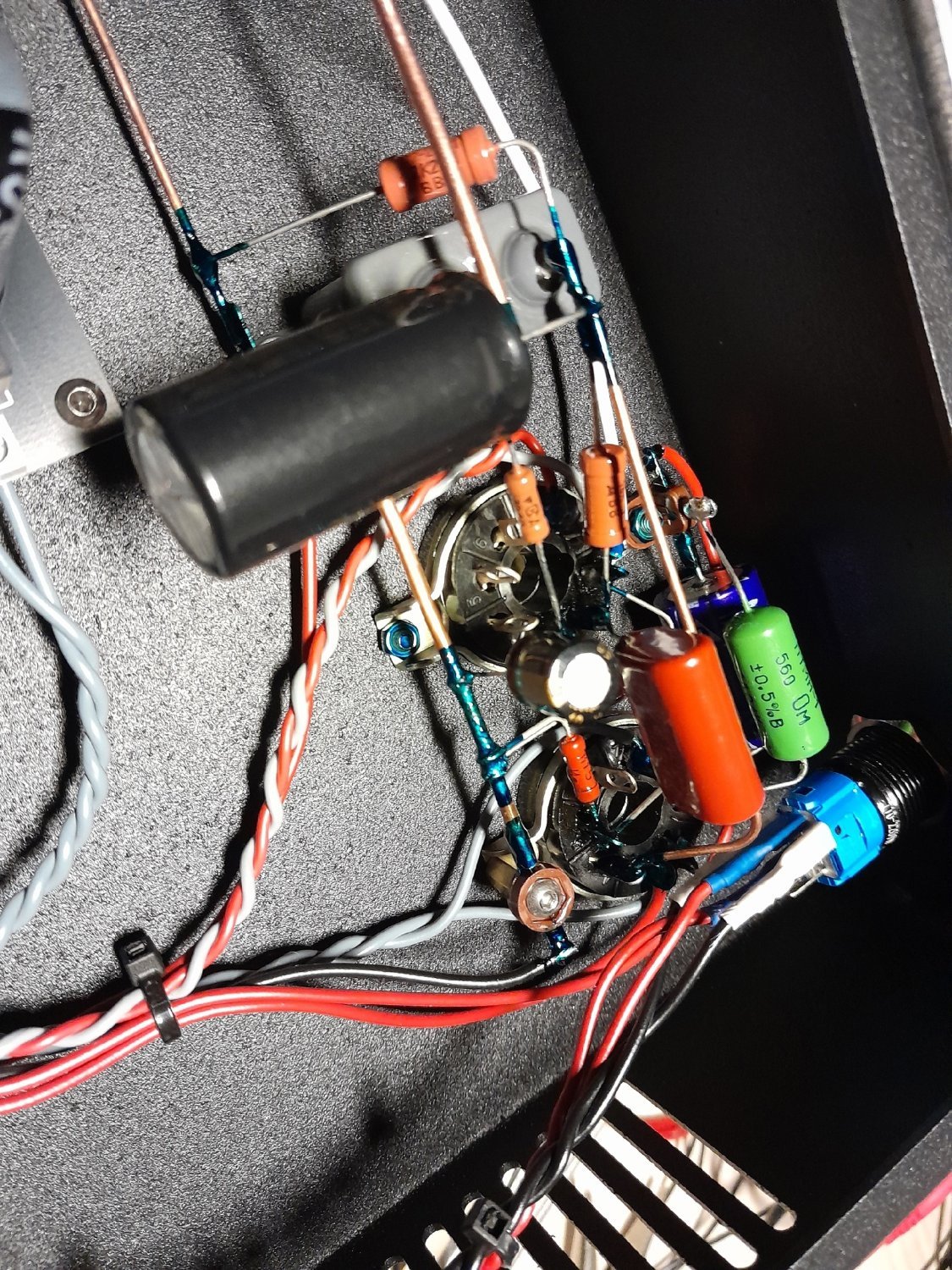

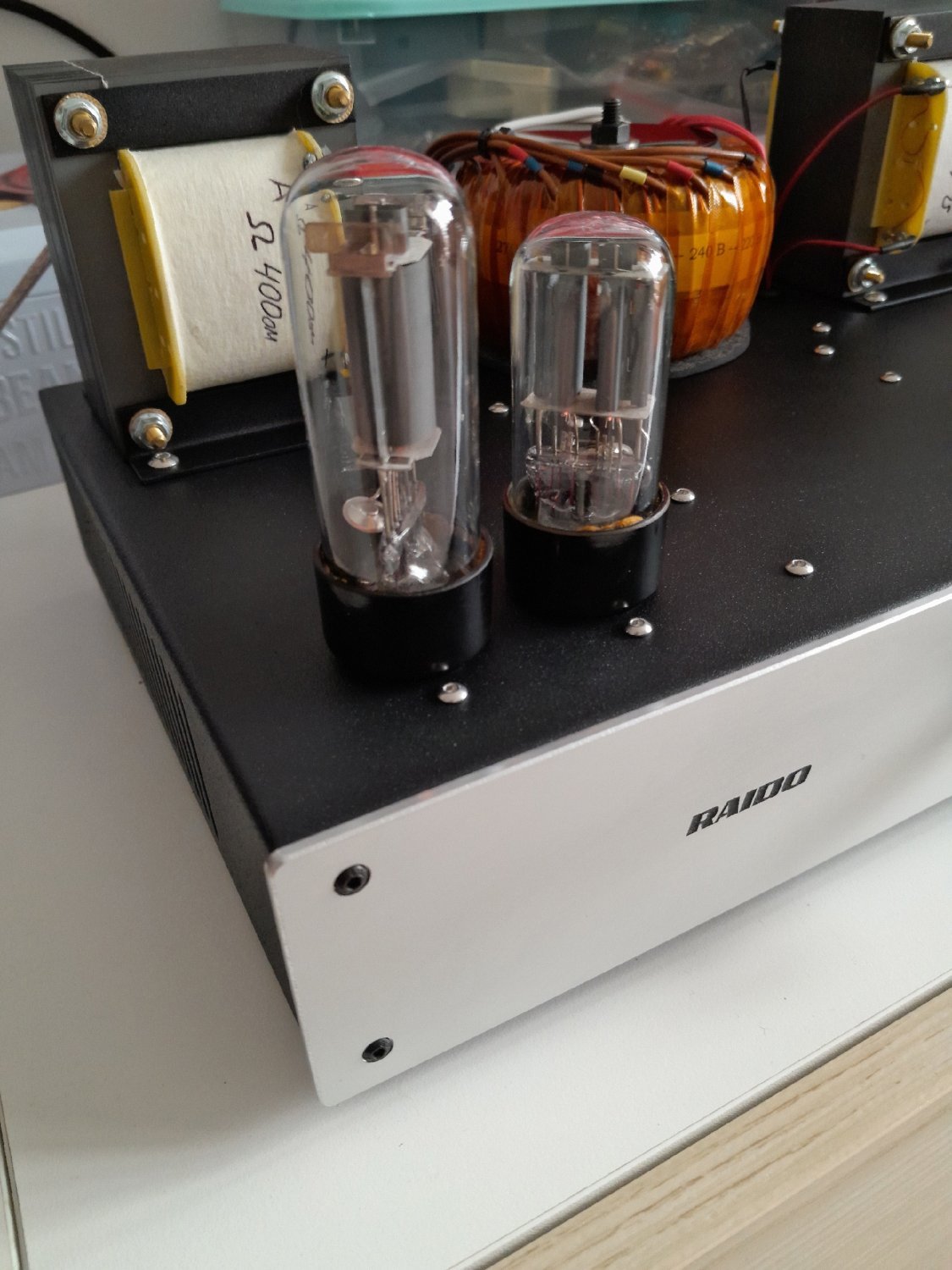

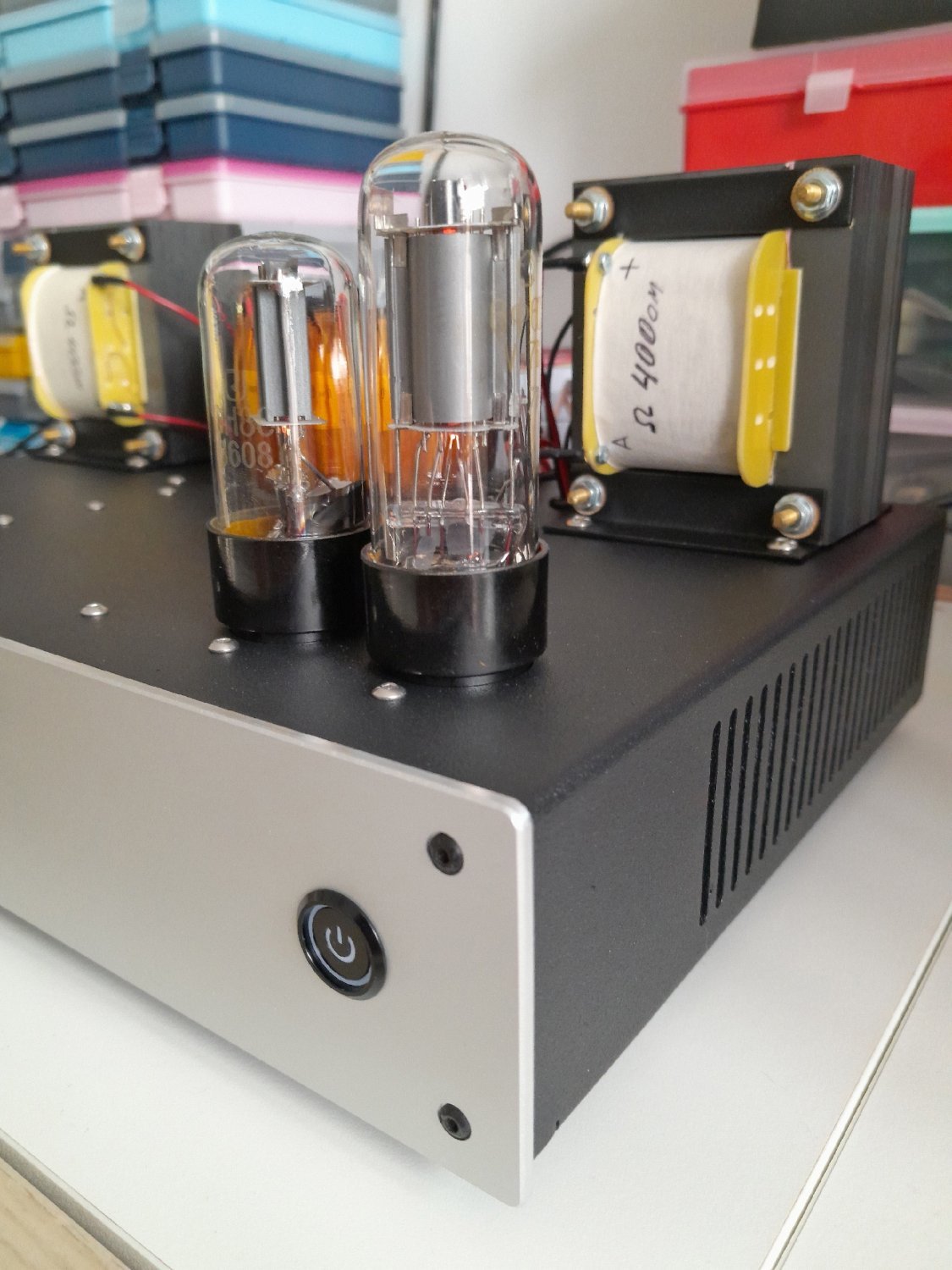

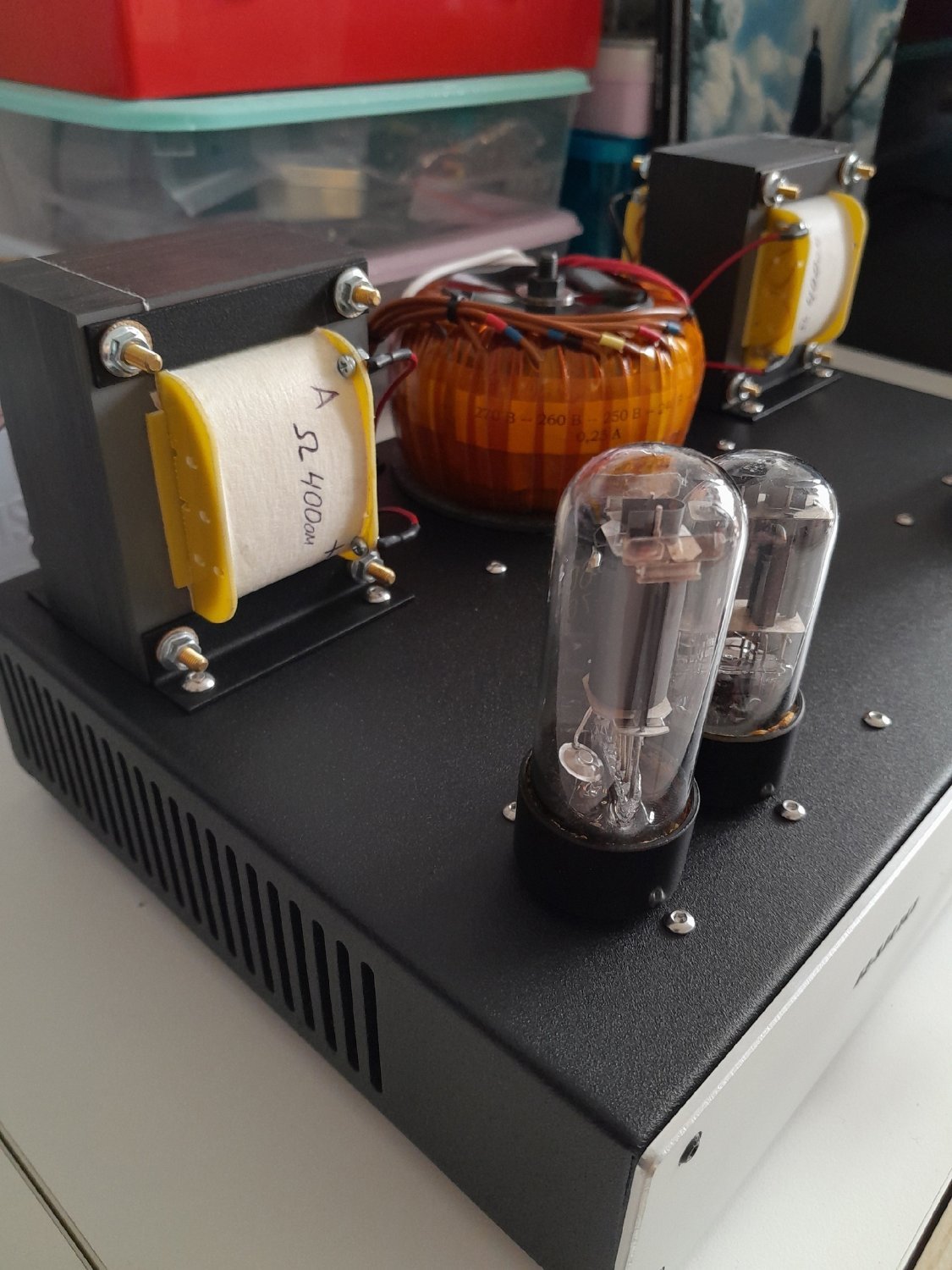

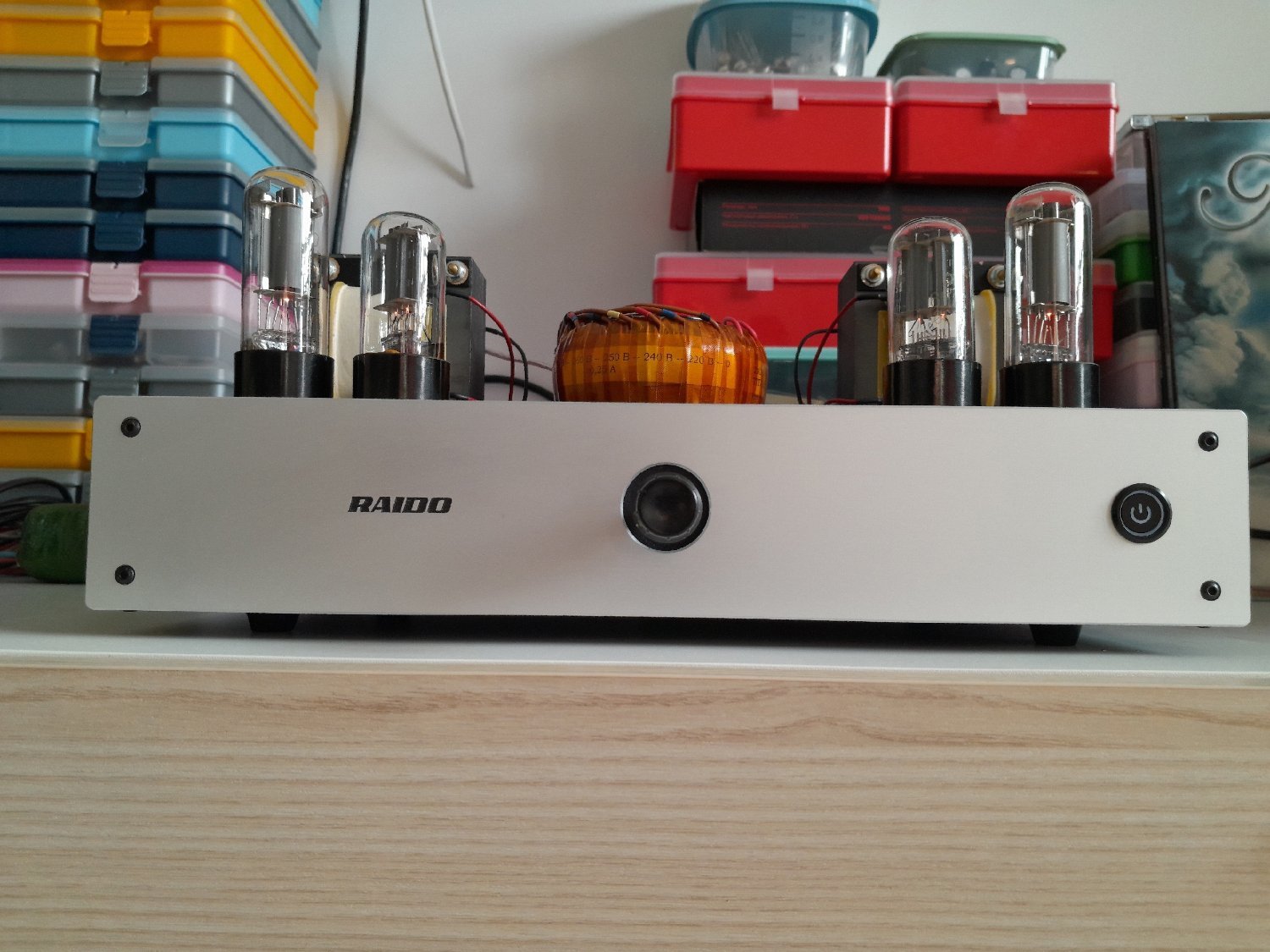

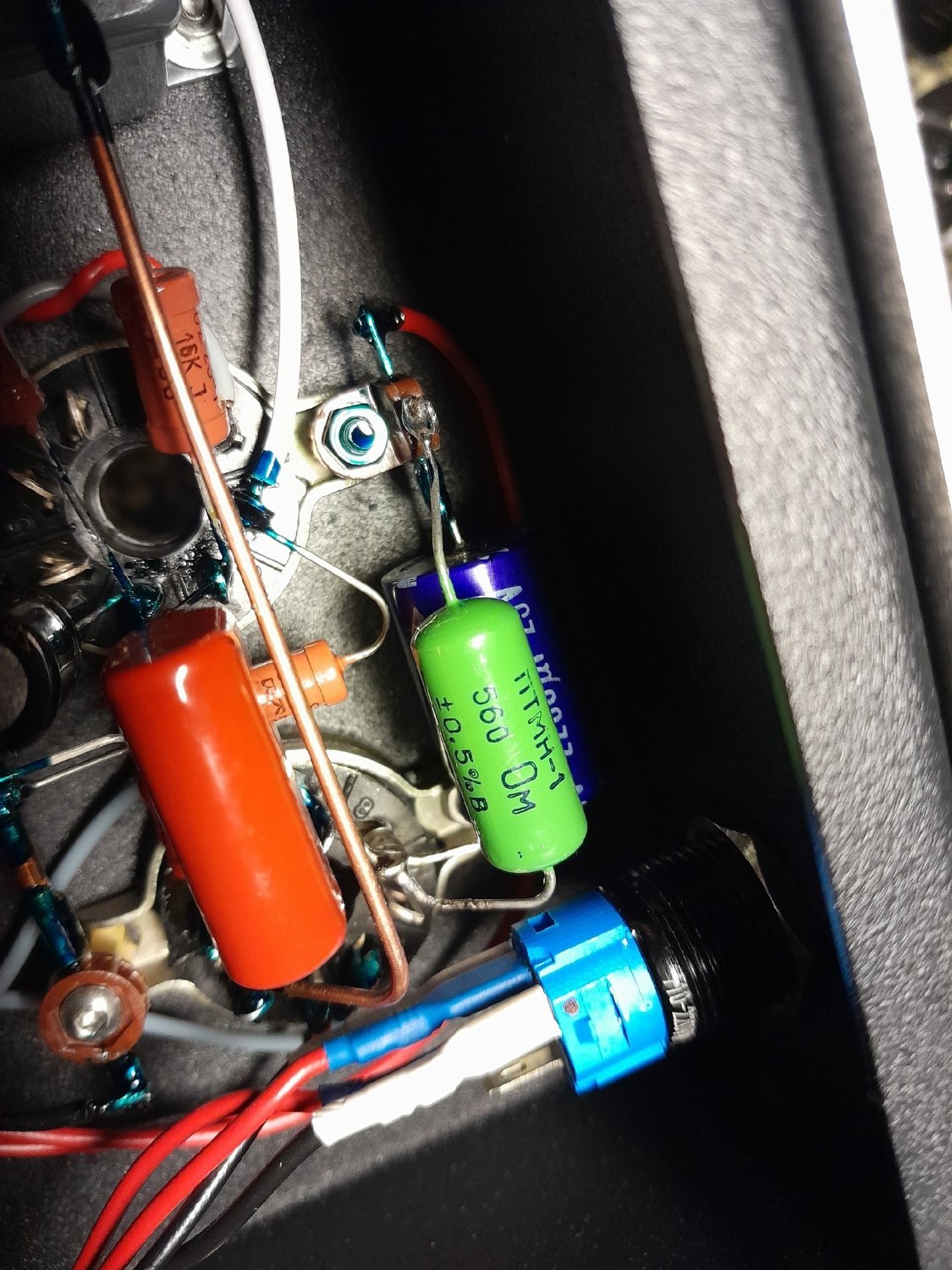

Фото:







Описание из вк:

Уважаемые коллеги, делюсь с вами фотографиями и схемой отличного усилителя, на лампах 6ф6с. Уж сколько я читал статей, что лампа жёсткая, плохая. Да какая угодно, только не музыкальная. А вот на деле оказалось, что лампа отпадная просто. Правда, пришлось намотать сложные трансформаторы с секционированием и точным набором витков. Подумать над схемой. И, вуаля, усилитель мощностью 3w с hi-end звучанием.
Никакой жёсткости в звуке нет вообще. Рассыпчатые высокие, жирный глубокий бас, детальная середина.
Итог, делайте усилители правильно. Хороший трансформатор и детали обязательны. Экономя, все усилители становятся одинаково плохими.

  • Like (+1) 1
ВКН Local

ВКН

Posted
Posted

Обратная связь 1,5дб? Качественные детали - МЛТ, ПТМН? Да и сами 6Ф6С последних годов выпуска - сомнительный Hi-End.

Но такие простые усилители действительно замечательно могут звучать при хорошей реализации.

CHEL_EV Proficient

CHEL_EV

Posted
Posted

R7 можно уменьшить, или общее напряжение чуток поднять. Выходная лампа работает на 2/3 от своих возможностей.

R3, откровенно маловат. Надо бы его хотя-бы 22-27К поставить, опять же повысив напряжение

mgg Enthusiast

mgg

Posted
Posted

Видел в продаже на одной известной площадке усилитель на 6н2п и 6п36с под названием "Rаidо Faеton". Не ваше детище случаем? Если да, поделитесь пожалуйста секретом, как вы сняли 8 ватт с одной 6п36с в А классе

  • Like (+1) 1
  • Smile 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
10 минут назад, mgg сказал:

Не ваше детище случаем?

А разве ТС (Valinor) написал, что именно он является автором конструкции в заглавном посте?



mgg Enthusiast

mgg

Posted
Posted
6 минут назад, Stan Marsh сказал:

А разве ТС (Valinor) написал, что именно он является автором конструкции в заглавном посте?



Поэтому и спросил

Stan Marsh Mentor

Stan Marsh

Posted
Posted
4 минуты назад, CHEL_EV сказал:

Автор Михаил. Администратор группы "Германевые усилители" в ВК

А, сразу видно, что тамошний админ не силён в ламповой схемотехнике.

  • Like (+1) 1
W_L Local

W_L

Posted
Posted

Явно не хватает кожуха поверх тор-тана и твз, хотя бы для того, чтобы предположим дети, или люди не сильно знакомые с подобными изделиями случайно не дотронулись до пускай и заизолированных, но все же клемм, с относительно большим напряжением

W_L Local

W_L

Posted
Posted
3 часа назад, ВКН сказал:

Обратная связь 1,5дб? Качественные детали - МЛТ, ПТМН? Да и сами 6Ф6С последних годов выпуска - сомнительный Hi-End.

Но такие простые усилители действительно замечательно могут звучать при хорошей реализации.

МЛТ и ПТМИ вроде неплохие резюки, как и лампы 6Ф6С, до примерно 70х годов, пока там производственные линии менять не начали и упрощать тех процессы

Goofnm Proficient

Goofnm

Posted
Posted
8 часов назад, Valinor сказал:

Рассыпчатые высокие, жирный глубокий бас, детальная середина.

Если бы хоть одна моя система подходила под это описание,
я бы сделал себе сеппуку.

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
4 минуты назад, W_L сказал:

не хватает кожуха

И лампы надо немного раздвинуть, и колхоз в виде блестящих винтиков ликвидировать, и монтаж сделать получше. Да и над схемой подумать. И вообще: начать с книжки Борисова или Моргана нашего, Джонса.

  • Like (+1) 2
  • Smile 1
W_L Local

W_L

Posted
Posted
1 минуту назад, Stan Marsh сказал:

И лампы надо немного раздвинуть, и колхоз в виде блестящих винтиков ликвидировать, и монтаж сделать получше. Да и над схемой подумать. И вообще: начать с книжки Борисова или Моргана нашего, Джонса.

Мне расположение ламп напомнило вот это ……


  • Like (+1) 1
W_L Local

W_L

Posted
Posted
3 минуты назад, CHEL_EV сказал:

Да уж. Забанят всех. В группе в ВК 🙂

Я уже там забанен, терять нечего)

CHEL_EV Proficient

CHEL_EV

Posted
Posted
38 минут назад, Stan Marsh сказал:

И лампы надо немного раздвинуть, и колхоз в виде блестящих винтиков ликвидировать, и монтаж сделать получше. Да и над схемой подумать. И вообще: начать с книжки Борисова или Моргана нашего, Джонса.

Кстати, с монтажём у Михаила, всё хорошо. На этих снимках просто неудачно снято или действительно не очень исполнено. Но в целом, он паять умеет, и очень хорошо.

А вот по лампам, да, надо ещё долго "курить" форумы и книги.

  • Like (+1) 1
Valinor Local

Valinor

Posted
  • Author
Posted

Автору усилителя в первом комментарии в вк как раз и посоветовали:

Цитата

Евгений-Иванович Вильгаук

Лучше поднять напряжение до 330-350 вольт.
На 6Ф6С рассеивается сейчас согласно схемы 7.9 ватт, при возможных 12 ватт. При этом R3 можно и надо увеличить до 22К, при этом номинале альфа повысится с двух до трёх. Не помешает ввод параллельной обратной связи, величина резистора подбирается индивидуально 330-470к



W_L Local

W_L

Posted
Posted
4 минуты назад, Valinor сказал:

Автору усилителя в первом комментарии в вк как раз и посоветовали:



Это как раз CHEL_EV и написал ….

  • Smile 1
mgg Enthusiast

mgg

Posted
Posted
2 часа назад, CHEL_EV сказал:

Да уж. Забанят всех. В группе в ВК 🙂

Да, этот персонаж этим грешит) Он банит даже если выложить в его группе усилитель, сделанный более качественно, чем его поделки

  • Like (+1) 1
BAA Master

BAA

Posted
Posted

Зато "Audio" и всё латиницей. Чтоб не перепутали, что с Урала... не любим мы сами себя...

Монтаж норм. Гробик стандартный: спереди лампы, сзади трансы. Кстати дисбаланс. Закрыть, окно спереди сделать из дымчатого/зеркального если катод надо видеть. Ладно бы прямонакалы... Для себя любимого - норм.
