Ленивое альтернативное питание ламповая со СТАБИЛИЗАЦИЕЙ анодного и накала

4011

By 4011
in Power supply

 Share

Recommended Posts

4011 Contributor

4011

Posted
Posted

Для тех, кто не боится фильтровать ИБП.

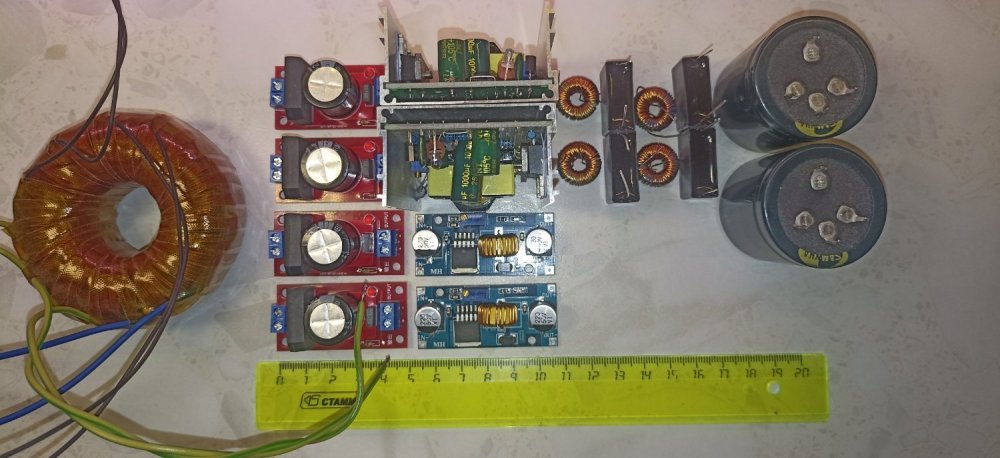

На фото стабилизированный блок питания анодного и накала на платах с Али (слева направо) :


1) ТС со вторичками АС=9-18V

2) выпрямители АС/DC

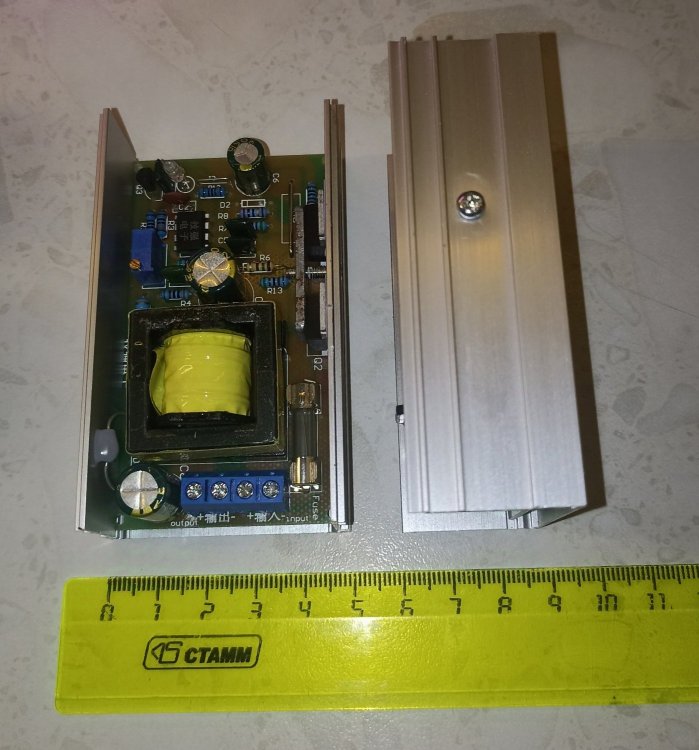

3) преобразователи DC 9-18V/DC 200-420V стабилизированное анодное

    преобразователи DC9-18V/6.3V стабилизированное накал

4) L-C-L-C фильтры анодного.



Преобразователи DC 9-18V/DC 200-420V стабилизированное анодное в отличае от преобразователей АС 230V/DC 300V+6.3V имеют больший диапазон  стабилизированного Uоut =200-420V.

При Pout до 25 W не требуют доп.радиаторов.

Uout=200-420V держат стабильно, подстроечником выставляется плавно.










  • Like (+1) 3
4011 Contributor

4011

Posted
  • Author
Posted

Данный вариант питания позволяет собрать, допустим, ламповик на 6Ф3П без межкаскадного С - все анодные и накалы застаблены и нет земляных петель по питанию.

Андрей63 Local

Андрей63

Posted
Posted

А для чего такой огород, в чём фишка. Если в стабильности , то большинство ламповых схем отлично работают вообще без стабилизации , с простейшими БП и причём - десятилетиями.

BAA Master

BAA

Posted
Posted
27 minutes ago, 4011 said:

Для тех, кто не боится фильтровать ИБП.

На фото стабилизированный блок питания анодного и накала на платах с Али (слева направо) :


1) ТС со вторичками АС=9-18V

2) выпрямители АС/DC

3) преобразователи DC 9-18V/DC 200-420V стабилизированное анодное

    преобразователи DC9-18V/6.3V стабилизированное накал

4) L-C-L-C фильтры анодного.



Преобразователи DC 9-18V/DC 200-420V стабилизированное анодное в отличае от преобразователей АС 230V/DC 300V+6.3V имеют больший диапазон  стабилизированного Uоut =200-420V.

При Pout до 25 W не требуют доп.радиаторов.

Uout=200-420V держат стабильно, подстроечником выставляется плавно.










Есть что допилить - но, в общем, моё почтение. Так держать. У меня руки всё не доходят. Вот без сапог и живу.

4011 Contributor

4011

Posted
  • Author
Posted

Подскажу- причин такого супового набора две:

1) стабилизированный БП для макетирования, при этом высокий ВОЛЬТ появляется только уже на выходе, до этого все дешманское с Али и ТС с простыми вторичками на АС=9-18V

2) вполне можно питать УПТ Шалина на 6Ж11П+6С19П или Резвого на 6Ф3П.

И повторюсь - Uа=200-420V стабилизированное!





4011 Contributor

4011

Posted
  • Author
Posted

Пока классически 10-50 токов/U))

Я их слышу на Tannoy 15" DC, но пленка до 400uFx800V есть)),  поэтому будет слушаться.



  • Like (+1) 1
4011 Contributor

4011

Posted
  • Author
Posted

Подсказка 2 - данные преобразователи DC 9-18V/DC200-420V изначально были протестированны для ламповых дел в авто (бортовая сеть DC=12-16V) под нагрузкой до 30W = хорошо держат Uout при разном Uin.

4011 Contributor

4011

Posted
  • Author
Posted

Вдогонку - данные DC/DC стабы легко стартуют на нагрузку 300V 0.1A с Сout=2200uF.

За час радиатор и трансформатор нагреваются до 70-72°С, поэтому ограничился 25W на них (как и все силовое с Али надо делить в 2-3 раза по ОБР)))

  • Like (+1) 1
4011 Contributor

4011

Posted
  • Author
Posted

Про ХХ не знаю, да и зачем такой режим)) Вот на на нагрузку 408v 0.004A вообще холодные, а на 300V 0.05A теплые до 30-35°С.

При Uin=13,2V dc.

4011 Contributor

4011

Posted
  • Author
Posted

Прошу администрацию поправить тему (толи движок, толи Т9 мобилы коверкает слова):

Ленивое альтернативное питание ламповика со СТАБИЛИЗАЦИЕЙ анодного и накала.

  • 4 months later...
  • 2 weeks later...
Alik_r Enthusiast

Alik_r

Posted
Posted

Приветствую 4011, Вы бы ссылки на Али указали бы... очень интересно...

Да, к стати, никто не пробовал "анодное" набрать с БП на 48 Вольт?

Есть какие то подводные камни?

Stan Marsh Mentor

Stan Marsh

Posted
Posted
23 минуты назад, Alik_r сказал:

никто не пробовал "анодное" набрать с БП на 48 Вольт?

Пробовали, вполне. И не только мы.


  • Like (+1) 1
BAA Master

BAA

Posted
Posted
46 minutes ago, Stan Marsh said:

Пробовали, вполне. И не только мы.

Проблемы.
Недостаточная изоляция - вы добавляете те самые 800в (для примера) к напряжению изоляции. Какое для обычных скорее 1500 В и остается сколько остается. То есть желательно брать медицинские с 3...5...10 кВ испытательного.
Второе, частоты у всех разные, соответственно могут быть биения. То есть периодически помехи будут все складываться. Фильтр не поможет. От периодического изменения уровня пкльсаций.
Третье - они с ОС, могут быть (а могут и не быть) проблемы со стабилизацией
4-е, надежность в 20 раз ниже... с другой стороны лампе уготовано 500-1000 часов (не надо про "у меня дома 10 лет")
5-е - все одно, даже минвелы гораздо лучше безымянных поделок дядюшки ЛИ.
