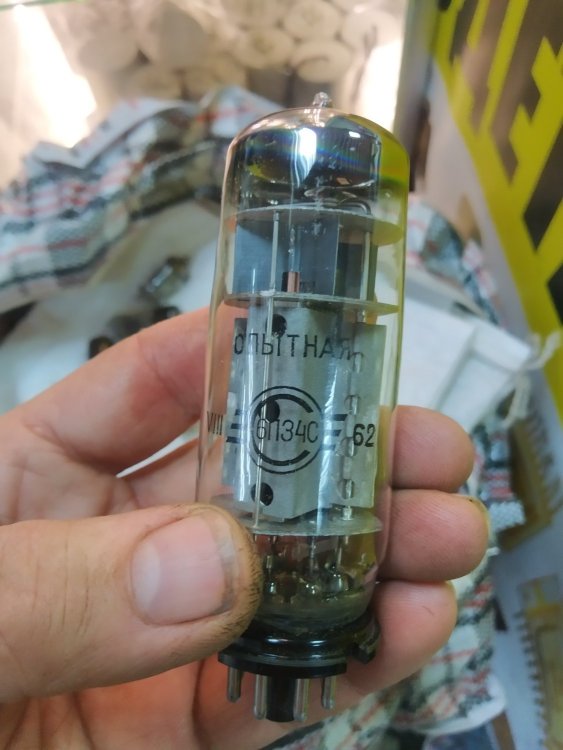

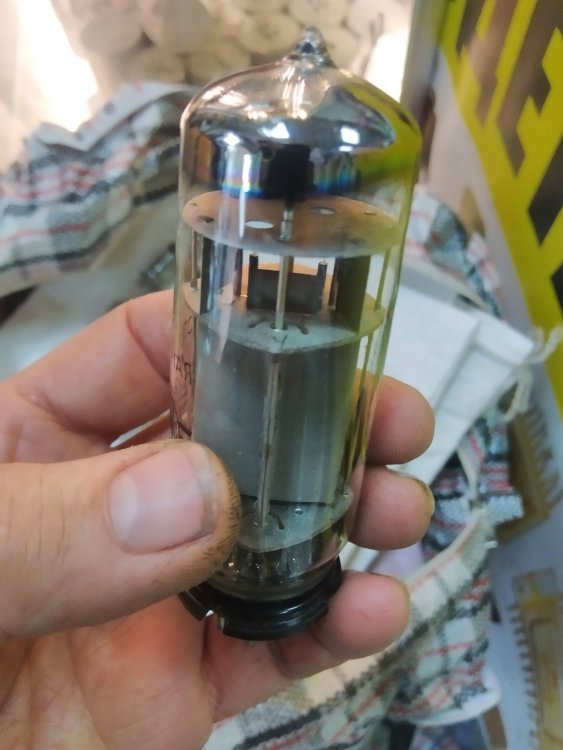

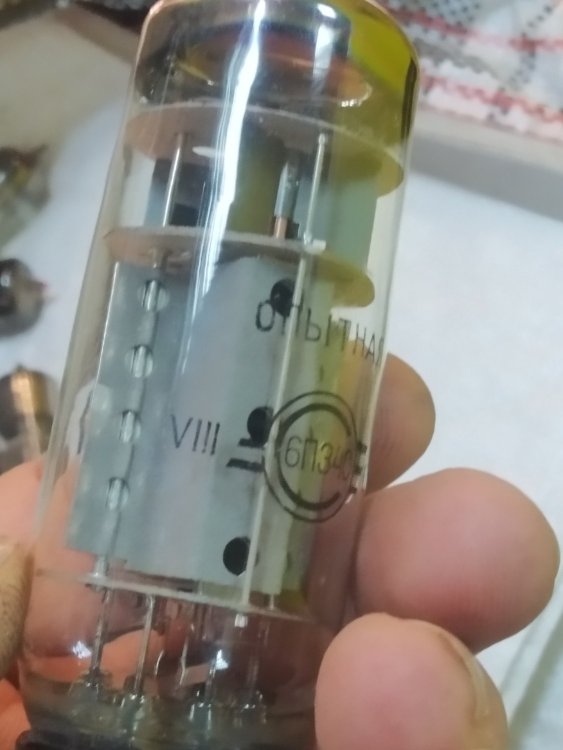

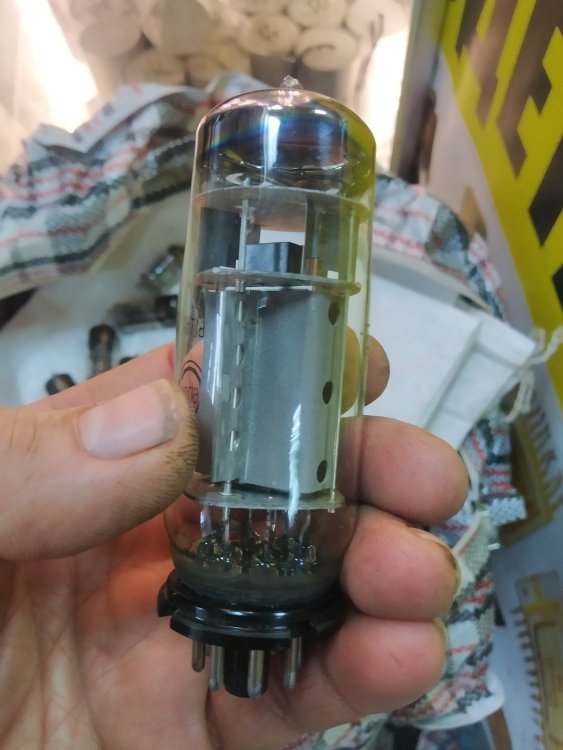

6п34с - она существует?

Xрюн222

By Xрюн222
in Active

 Share

Recommended Posts

Stan Marsh Mentor

Stan Marsh

Posted
Posted

У Кацнельсона она есть, но у него есть очень много несуществующих ЭВП. Включая очень полезные для нашего дела 6Р5П и 6СР1П.



Жежечка считает, что:

Цитата

Лучевой тетpод и триод для формирования импульсов малой скважности в
устpойствах вычислительной техники.

Тип Uf If Ua Ug2 Ug1 Ia Ig2 S Pam Ci Co Cf
6П34С 6,3 2000 180 180 -14 70 <8,5 13 18 21 11 <1,2
6С47С 6,3 6200 90 - (18 Ом) - - 45 33 37 7 38

6П34С - цоколь октальный, 6С47С - стеклянная бесцокольная.
Выпускались недолго, так как вскоpе после их выпуска вычислительная техника
пеpведена на полупpоводниковые пpибоpы.




  • 2 months later...
W_L Local

W_L

Posted
Posted
В 18.10.2024 в 12:23, Xрюн222 сказал:

Первый раз слышу, если что. Точно НЕ аналог ел34.

6п27с аналог EL34 (по документации), так и не пошедший в серию,(опытная партия насчитывала всего 5000 шт) на кафедре в университете видел 1 такую с пометкой опытная, выпросить ее для замеров и тестов не удалось, один из преподавателей, работавших в свое время на «Светлане», рассказывал о том, что 6п27с, это не пентод, как EL34, а лучевой тетрод, причем по конструкции заметно отличающийся от «импортного аналога», а не пошла данная лампа в серию только из-за того, что ее формально некуда было применять, тк 6п6с, или 6п3с зачастую полностью закрывали все потребности т.з.

  • 2 months later...
