Продам трансформаторы PP Ломо

CHEL_EV
 Share

Recommended Posts

CHEL_EV Proficient

CHEL_EV

Posted
Posted

Продам выходные трансформаторы от кинотеатральных установок Ломо. Трансформаторы работали в паре с 4А28.

Я их померил. Анод-Анод сопротивление 828 ом!

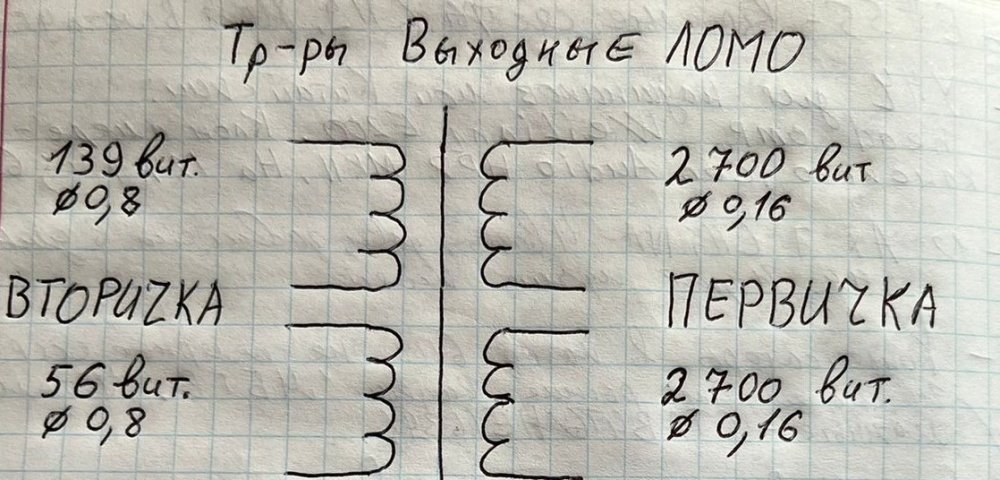

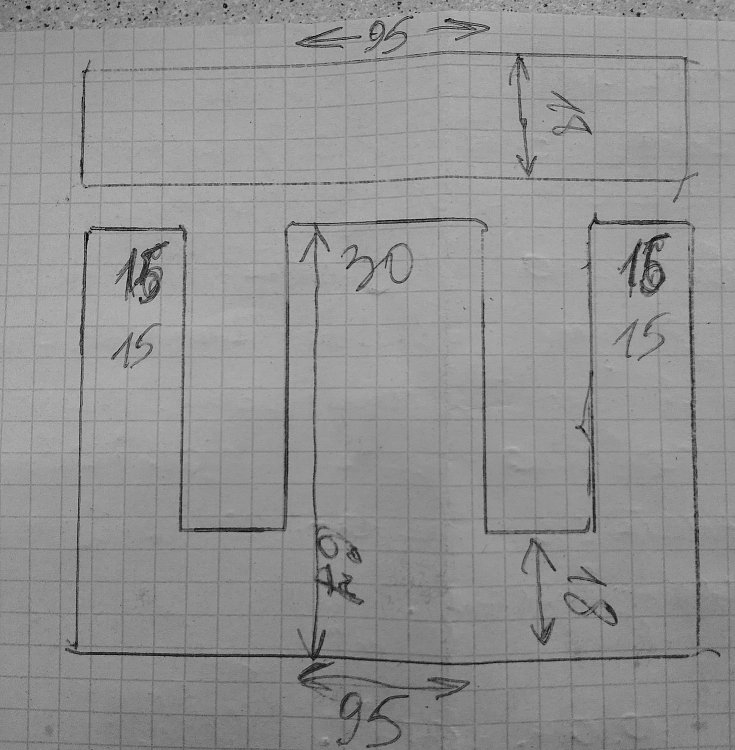

Первичная обмотка  2700+2700 витков. Активное 434+374 ом примерно. Диаметр провода 0.16, вторичка 0.6-0.8

Индуктивность общую у меня прибор отказывается мерить, так как он мерит всего до 100 генрей. А каждая из полуобмоток примерно 24-25 генрей. Есть два отвода вторички 56 и 139 витков соеденены вместе

Очень подойдёт для пентодного PP усилителя

Сунул в 220в.

У меня 234 вольта

Выход 6 вольт и 2.3 вольта.

Если переложить в SE, индуктивность падает, но всё равно на уровне, Общая индуктивность 45генри, по отдельности по 10-12 генри каждая обмотка. Железо хорошее.

Ценник видится за 3000 рублей за пару

Есть некоторое колличество, больше 30штук




CHEL_EV Proficient

CHEL_EV

Posted
  • Author
Posted

Добавлю по ним ещё информации

При покупке от 4 шт. Сделаю скидку. Цена тогда будет 2800 рублей за пару.

Это очень недорого. Дороже намотать такой трансформатор самому.





  • Like (+1) 1
CHEL_EV Proficient

CHEL_EV

Posted
  • Author
Posted

Получается что если подключить вторичную обмотку 139 витков, то при 8 ом нагрузки получится в А-классе 6К на плечо, или чуть больше, и 3К в AB классе.

Мне видится использовать их в пентодном усилителе с 6П6С, 6П7С и 6П18П.

Если подключить 139+56=195 витков к динамику 12 ом, то получается Raa 10K или 5К на плечо в А классе, к примеру с 6П14П

Ещё есть варианты, но более эксклюзивные, типа Ra10k на лампы типа 6П9 EF55, итд

Также можно использовать в PP для ГИ-3, и если переложить в SE то тоже с ГИ-3 и не только, одну из первичных анодных обмоток, использовать в качестве КО.



  • Like (+1) 1
Денис ДС Proficient

Денис ДС

Posted
Posted
В 16.07.2024 в 06:44, CHEL_EV сказал:

Получается что если подключить вторичную обмотку 139 витков, то при 8 ом нагрузки получится в А-классе 6К на плечо, или чуть больше, и 3К в AB классе.



Здравствуйте Евгений.

Ломал голову и никак не могу понять, по какой  причине при  изменении режима работы может измениться приведенное сопротивление плеча в 2 раза?

Сергей Ал. Mentor

Сергей Ал.

Posted
Posted
3 часа назад, Денис ДС сказал:

...по какой  причине при  изменении режима работы может измениться приведенное сопротивление плеча в 2 раза?



CHEL_EV Proficient

CHEL_EV

Posted
  • Author
Posted
4 часа назад, Денис ДС сказал:



Здравствуйте Евгений.

Ломал голову и никак не могу понять, по какой  причине при  изменении режима работы может измениться приведенное сопротивление плеча в 2 раза?

Здравствуйте Денис.

Имеем первичной обмотки 2700х2, итого 5400 витков.

Имеем нагрузку динамика на 8 ом.

Имеем 139 витков вторичной обмотки.

5400 делим на 139 витков, получаем Ктр 38.85

38.85х38.85= 1509

1509х8 получаем Raa трансформатора 12075 ом.  Округляем до 12К, хотя оно почти 13 (так как прибавляется активное обмоток) , ну да ладно, так легче считатать

А теперь самое главное 12К делим на 4 для АВ класса, получаем нагрузку на плечо Ra 3К, или делим 12К на 2 для А класса, получаем Ra 6К на плечо.

С уважением Евгений



  • 6 months later...
Sergio Proficient

Sergio

Posted
Posted
В 20.02.2025 в 11:19, CHEL_EV сказал:

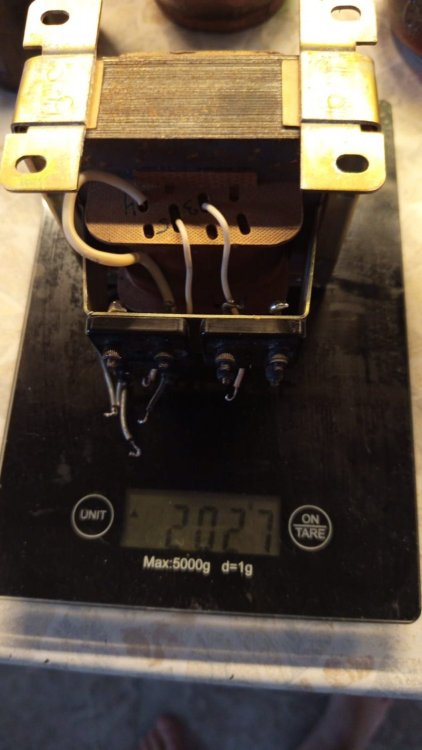

Господа. Снижу цену на две праздничные недели.

Цена за пару, всего 2400 рублей.

Успевайте купить пока подешевело.

При покупке от 10 шт. Цена обсуждается

Беру пару.

  • Like (+1) 1
  • 2 weeks later...
CHEL_EV Proficient

CHEL_EV

Posted
  • Author
Posted

Напомню про трансформаторы для пентодных пушпулов, для 6П14П, 6П1П, 6П6П, 6Ф3П, 6Ф5П, 6П7С, ГИ-3, итд. Отличное качество. Можно, при такой цене, брать даже на железо под перемотку для триодных усилителей или для своих "хотелок". Хотя трансформаторы и так самодостаточны, и имеют приличную индуктивность..


  • Like (+1) 1
чатем Local

чатем

Posted
Posted

А где вы находитесь, взял бы 10 шт. по 1000 руб штучка. Но я сейчас на лечении, буду дома ( планирую) 19 марта. Вы случаем не в Москве? Если в Москве можно и раньше, в воскресенье.

Sergio Proficient

Sergio

Posted
Posted

Женя, трансы получил. Очень добротные изделия, а с учётом цены так вообще подарок. Большое спасибо!



  • Like (+1) 1
чатем Local

чатем

Posted
Posted
20 минут назад, CHEL_EV сказал:

Я из Челябинска.

Чтобы сохранить скидку. Надо оплатить до 10 марта. 11 марта будет старая цена - 3000 рублей за пару, или 1250 рублей за штуку, при условии покупки 10 штук.

Евгений, я сейчас в больнице, мне сложно будет это сделать. Очень, очень жаль, предложение заманчивое.

U.L.F. Community Regular

U.L.F.

Posted
Posted

Больше скидок не предвидится? Поздно заметил. Взял бы парочку за 2400...

  • 2 weeks later...
CHEL_EV Proficient

CHEL_EV

Posted
  • Author
Posted

Появилось 4 трансформатора с пониженной индуктивностью. Обшая 65Гн., на плечо 16Гн.

Эти трансформаторы отдам за 1000 рублей за штуку.

Они хоть и имеют индуктивность ниже чем их собратья, но всё равно имеют её в достаточной мере. Можно даже под перемотку. Я нашёл где покупать для них каркасы из текстолита. Могу подсказать

Желательно забрать все сразу

На остальные трансформаторы 20-25Гн на плечо, цена 3000 рублей за пару, или 2800 за пару, при условии покупки от 4 шт.

Виталий1982 Community Regular

Виталий1982

Posted
Posted

Сегодня заменил выходники твт43 на Женины трансы в двухтактнике на 6н7с. Полоса по -3 дБ от 10 до 21000 и это с высокоомной выходной лампой.
