18 минут назад, Виталий1982 сказал:

Сегодня заменил выходники твт43 на Женины трансы в двухтактнике на 6н7с. Полоса по -3 дБ от 10 до 21000 и это с высокоомной выходной лампой.





Виталий, какую мощность получил на выходе?

Posted

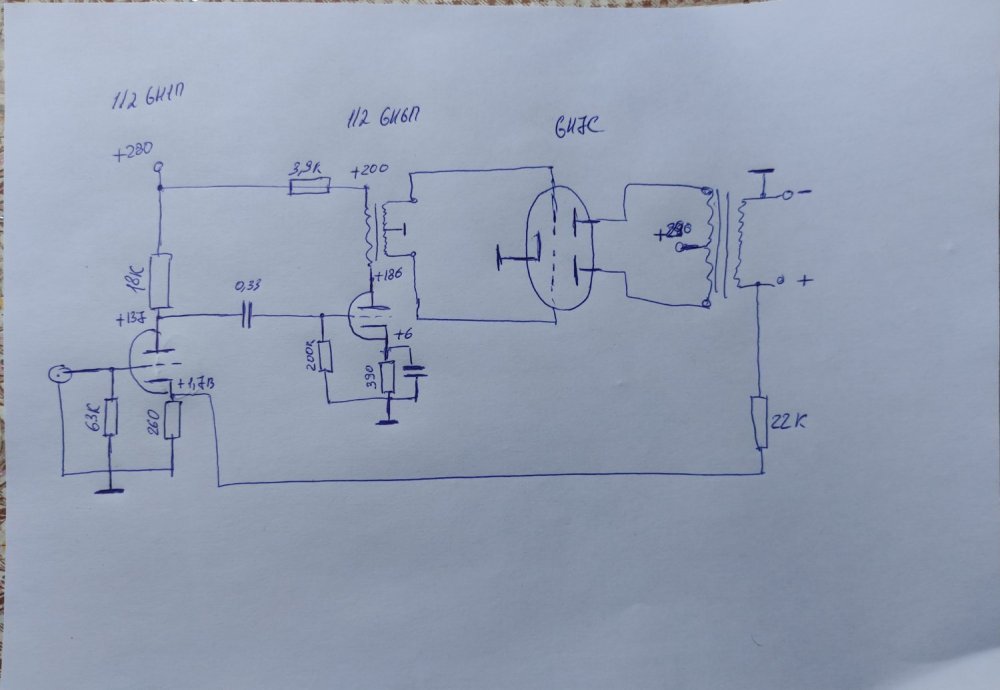

Никита, привет! В общем немного переделал схему.

На входе 6н1п - 6н6п-6н7с

ООС -6 дБ , резистор 21К

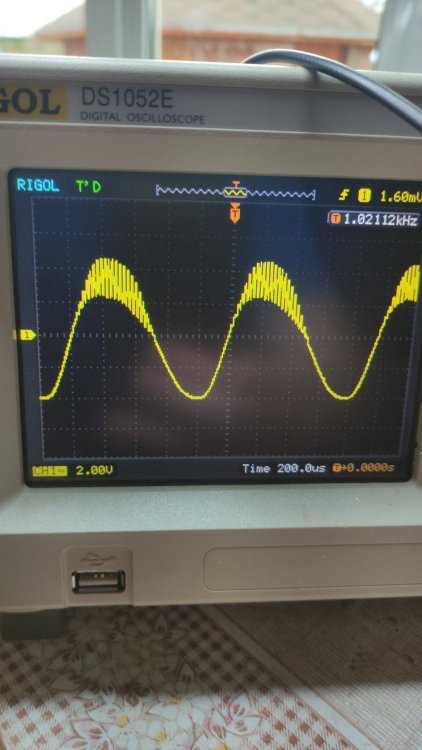

Глубже не могу сделать, начинается какой то возбуд.

Мощность вышла 7,5 Ватт до начала искажений синуса!.

Выходное сопротивление 8 Ом

Динамика просто бешеная, высокие частоты кристальные, бас вдавливает в диван.





Posted
7 минут назад, Виталий1982 сказал:

Никита, привет! В общем немного переделал схему.

На входе 6н1п - 6н6п-6н7с

ООС -6 дБ , резистор 21К

Глубже не могу сделать, начинается какой то возбуд.

Мощность вышла 7,5 Ватт до начала искажений синуса!.

Выходное сопротивление 8 Ом

Динамика просто бешеная, высокие частоты кристальные, бас вдавливает в диван.









Posted

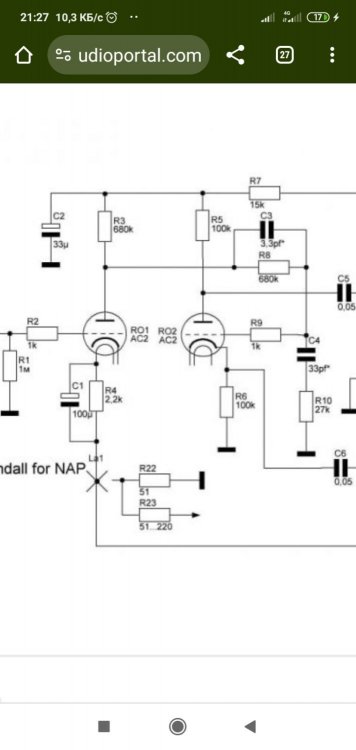

Добавить "lag-lead compensator",  по образцу от Баксандалла, добавить RC параллельно секциям первички Screenshot_2025-03-30-21-27-03-171_com.android.chrome.thumb.jpg.85ea84483b9989a7cf5aab30f39b3da0.jpg

Posted
В 22.03.2025 в 11:40, CHEL_EV сказал:

Появилось 4 трансформатора с пониженной индуктивностью. Обшая 65Гн., на плечо 16Гн.

Эти трансформаторы отдам за 1000 рублей за штуку.

Они хоть и имеют индуктивность ниже чем их собратья, но всё равно имеют её в достаточной мере. Можно даже под перемотку. Я нашёл где покупать для них каркасы из текстолита. Могу подсказать

Желательно забрать все сразу

Эти трансформаторы проданы, все 4шт.

Остальные, за 3тр за пару, пока в продаже. Но скоро закончатся. Спешите купить

Posted

Вопрос, для использования в однотакте обязательно их пересобирать или достаточно естественного технологического зазора? Ток планируется миллиампер 40.

Posted

Перебирать придется, они собраны пластинами встречно, так что зазора нет

  • Like (+1) 1
Posted

Добрый день.куплю 4 штуки.

Пришлите пожалуйста реквизиты и контакты.

Posted
15 часов назад, Timbuktu сказал:

Но всё равно есть какой-то зазор? Это ж не цельный бублик тора?

Без вариантов

  • 1 month later...
  • 2 months later...
  • 1 month later...
Posted
В 20.10.2025 в 16:50, DSH сказал:

4 шт в резерв, пожалуйста. У Вас похоже личка переполнена

Здравствуйте.

Временно прекращу продажу трансформаторов.

На авито они есть. По 4тр за пару продаются. Продаёт другой человек из Челябинска. Трансформаторы те же.

Личку почистил

  • 2 months later...
Posted

Всем купившим:

трансформаторное железо, по факту оказалось толщиной 0,46мм

Хотя в теме о продажах была заявлена толщина - 0,35мм.

Posted
5 часов назад, ТаргеТ сказал:

по факту оказалось толщиной 0,46мм

Не хочется разбирать, по этому попрошу уточнить, на скольких экземплярах проводились измерения?

Ещё кто либо разбирал и измерял?

Posted
37 минут назад, volli сказал:

Не хочется разбирать, по этому попрошу уточнить, на скольких экземплярах проводились измерения?

Два купил, на двух измеряно. Задал вопрос Евгению в личку, - тишина.

Вы возьмите и посчитайте количество пластин в 10мм набора (или в 30мм).
