Купольные СЧ тема киловаттных УМ, у них кпд и отдача никакая. Это не для триодов и прочих ЭВП. СЧ или обычный
диффузор или компрессионник, если купол. Никто не делает купольных басовиков. По той же причине.

Posted
1 час назад, Goofnm сказал:

Никто не делает купольных басовиков. По той же причине.

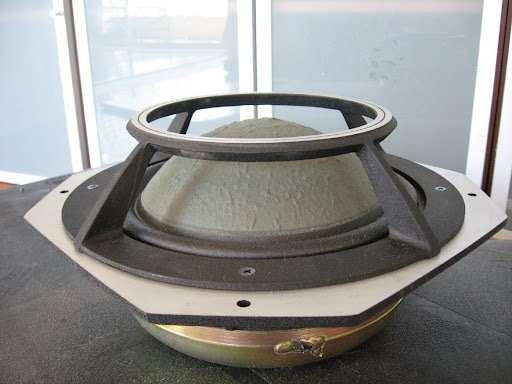

Купольные басовики 10’’ делаю сейчас с ними один проект


  • Like (+1) 3
Posted
1 час назад, Goofnm сказал:

Купольные СЧ тема киловаттных УМ, у них кпд и отдача никакая.

 Никто не делает купольных басовиков. По той же причине.

ATC SM75-150S - 94 дБ/ватт.

У них диаметр катушки=диаметру диффузора. Поэтому купольных нч и не делают.



  • Like (+1) 1
  • Smile 1
Posted
10 минут назад, Urakoff сказал:

Купольные басовики 10’’ делаю сейчас с ними один проект



Михаил, где и как катушка крепится?

Posted
10 минут назад, Sergio сказал:

Михаил, где и как катушка крепится?

Катушка в размер купола ,очень большого размера:smile-20:

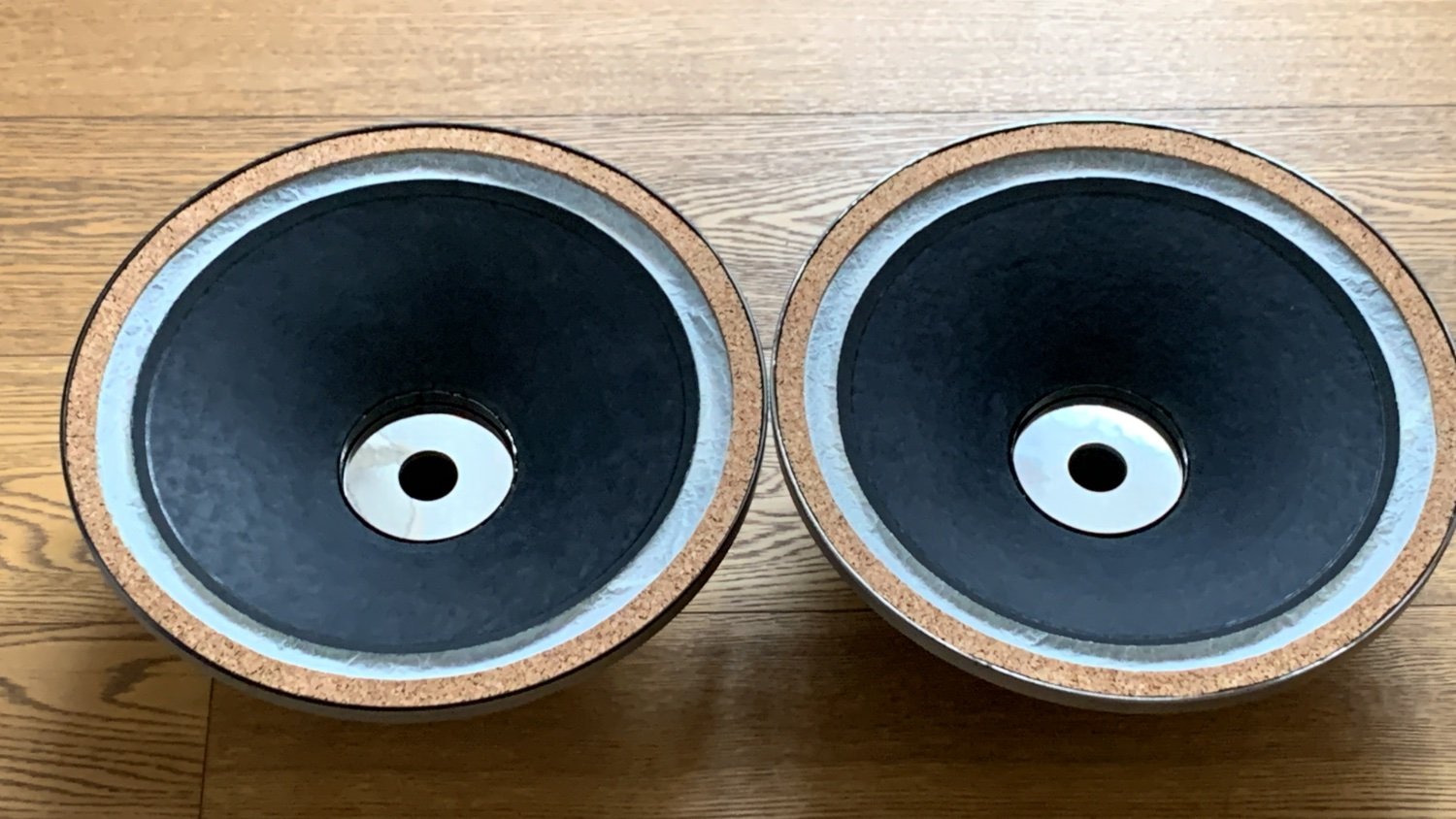

хочу использовать их для МИД баса ,а на самый низ будут эти 15’’


  • Like (+1) 1
Posted
14 минут назад, Михаил К. сказал:

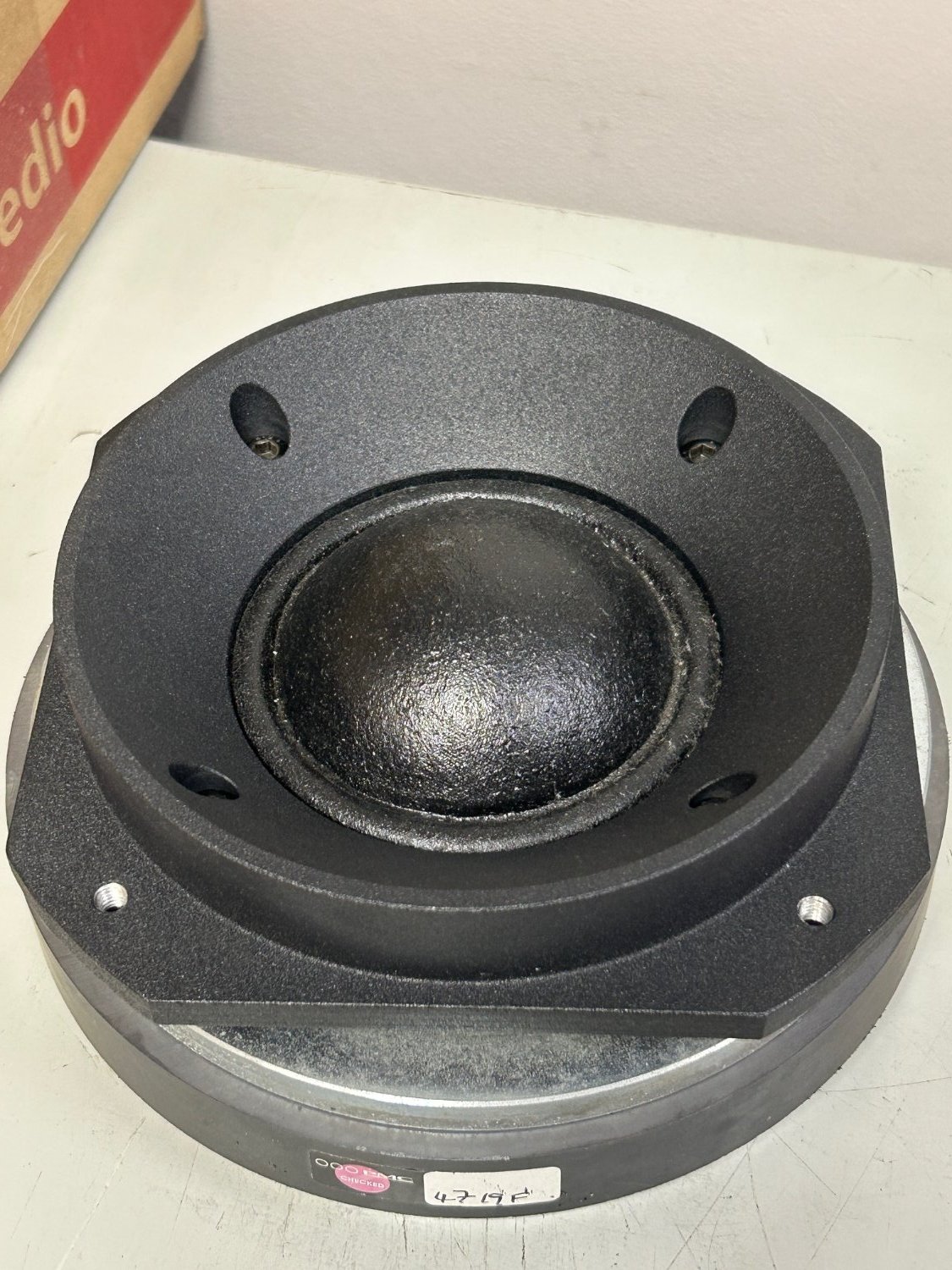

Ямаховский купольный средник.

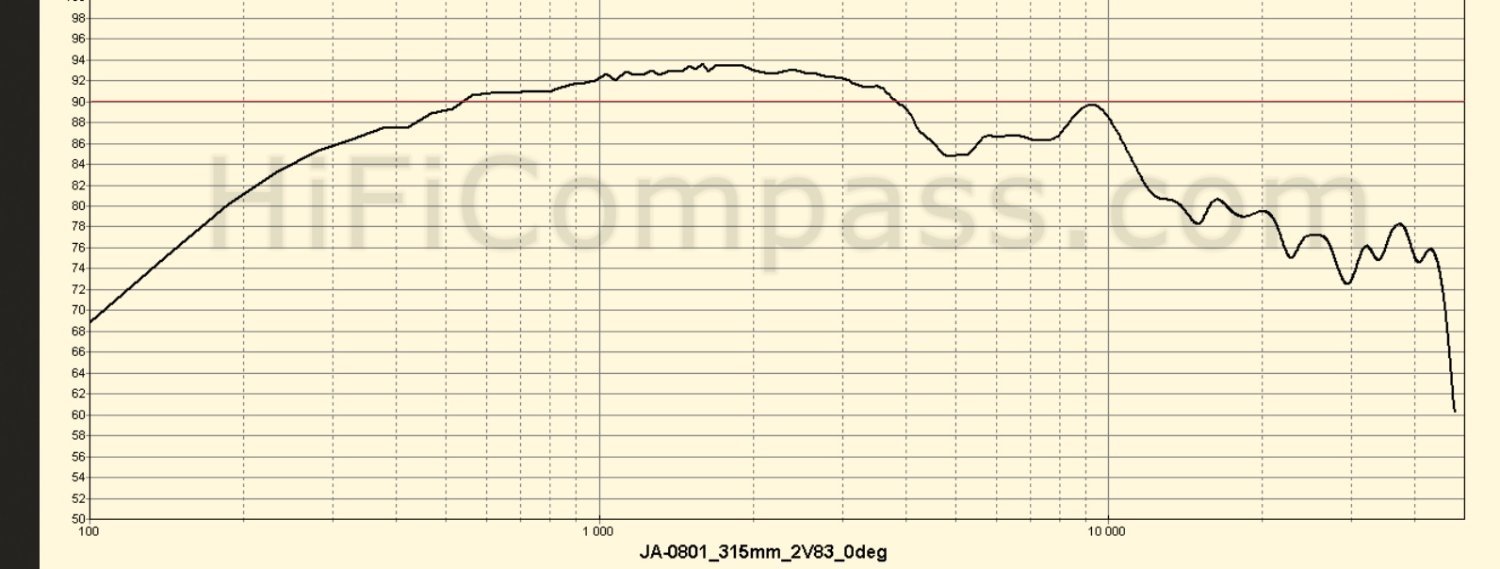

90 дБ/ватт отметил красной линией для наглядности.


Ферритовые магниты не есть Good

  • Like (+1) 1
  • Hmm... (-1) 1
Posted

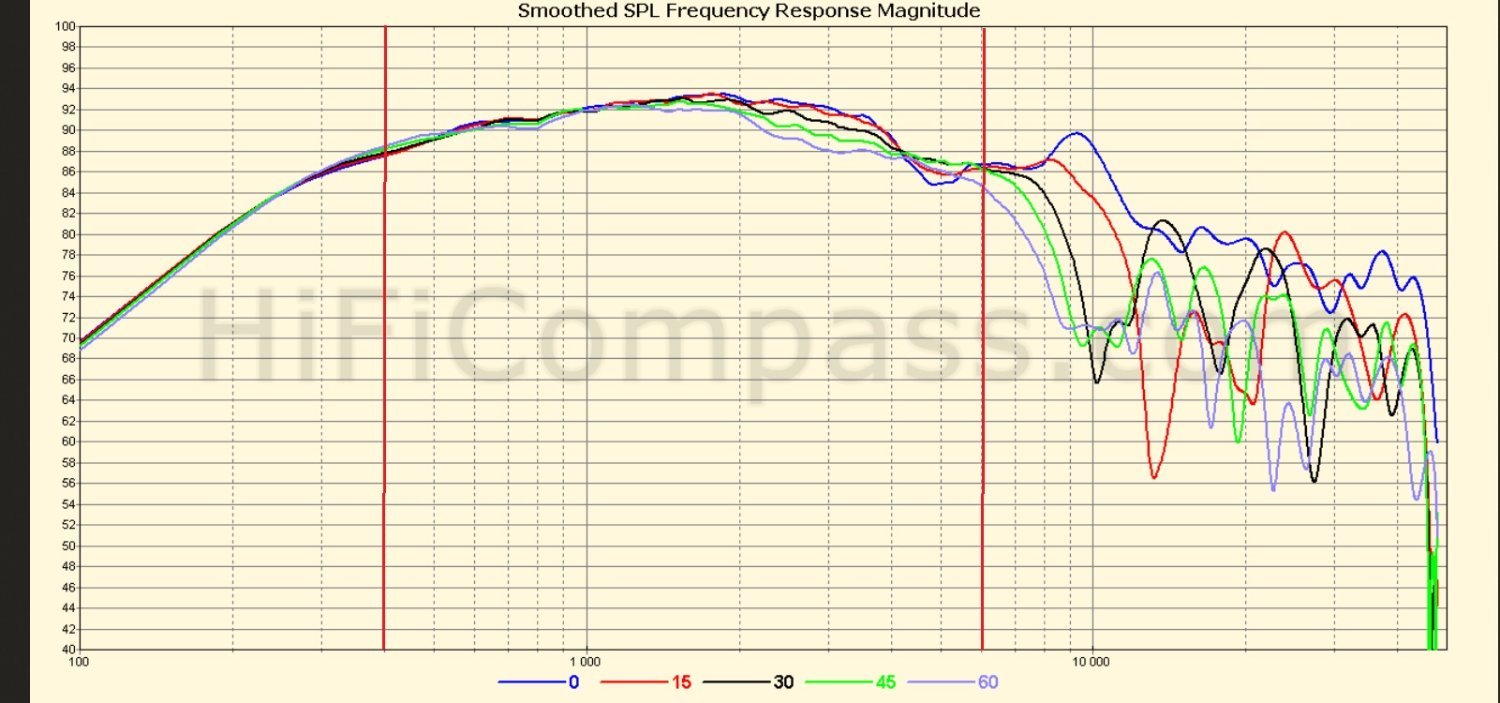

Еще интересно -диаграмма направленности, от 400 до 6000 Гц (отметил красными вертикальными линиями), это его рабочий диапазон что по оси, что под углами АЧХ не меняется.

А конусный сч двенашка справа будет светить узким лучом по оси.

Ну и катушка большого диаметра позволяет линейно переваривать увеличение мощности без роста искажений и отставания уровня давления от подаваемых ватт дБ до 105-110.


  • Like (+1) 2
Posted
1 минуту назад, Urakoff сказал:

Ферритовые магниты не есть Good

вы тему меняете на каждом повороте, невозможно вести диалог.

Тут тема такая :

-У купольников чутье никакое.

-Вот два купольника с чутьем 93 дБ/ватт.



  • Like (+1) 2
Posted

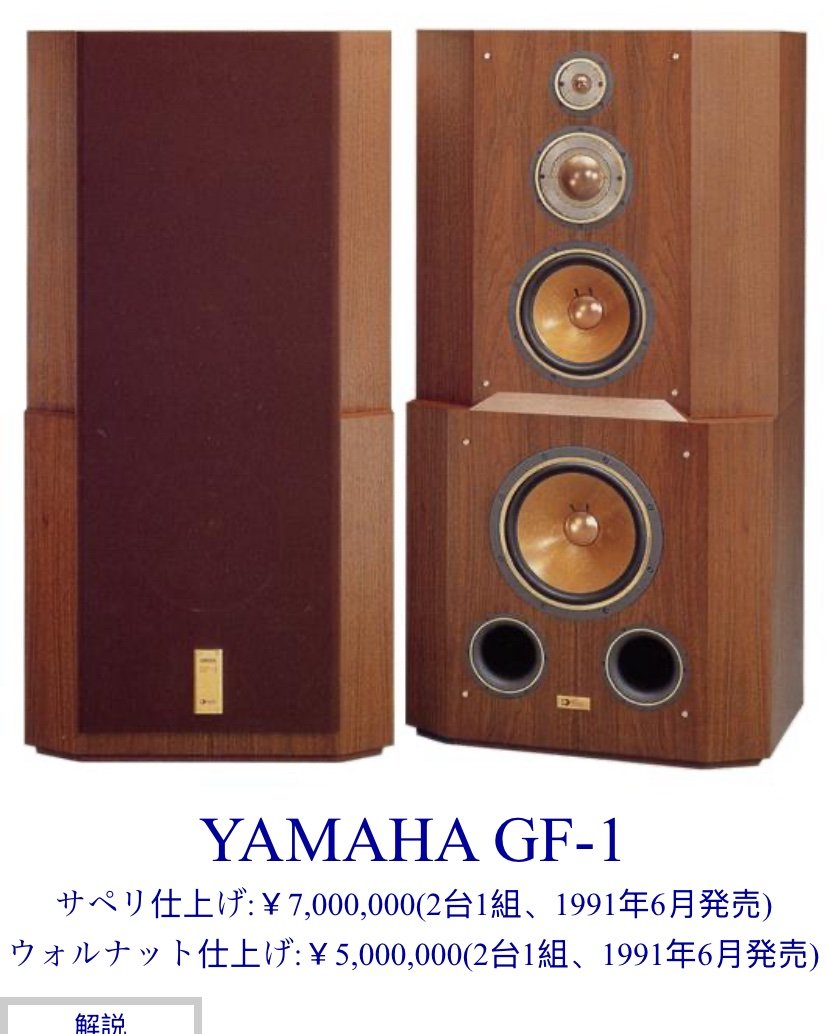

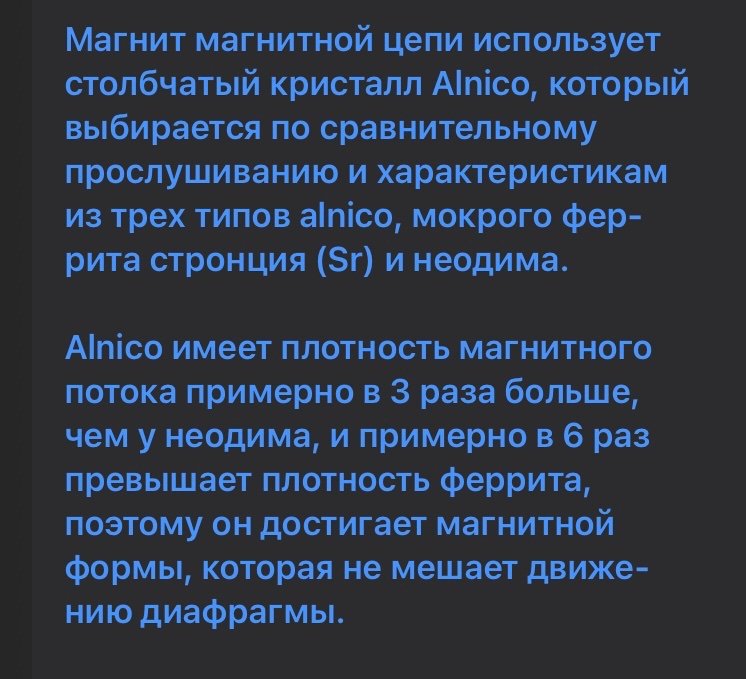

В топовой модели Yamaha отказались от дешевого феррита. Вот как они это объясняют….



  • Like (+1) 1
Posted
11 минут назад, Urakoff сказал:

В топовой модели Yamaha отказались от дешевого феррита. Вот как они это объясняют….

А у вас в Штатах, негров линчуют. (с) из методички пропагандиста комсомольца.

Но не отказались от бериллия и купольного сч (а речь сейчас именно об этом и вы там обс...ли бериллий как неподходящий для норм звука)

Вы лучше покажите независимые измерения своих фанерных вудмониторов, как грится, одна картинка скажет больше тысячи слов.

  • Like (+1) 3
Posted
11 минут назад, Михаил К. сказал:

А у вас в Штатах, негров линчуют. (с) из методички пропагандиста комсомольца.

Но не отказались от бериллия и купольного сч (а речь сейчас именно об этом и вы там обс...ли бериллий как неподходящий для норм звука)

Вы лучше покажите независимые измерения своих фанерных вудмониторов, как грится, одна картинка скажет больше тысячи слов.

Было предположение ,что АЧХ скрипок Страдивари и Гварнери таки покажут и раскроют секрет звучания ….. предположения  не оправдались …. Никто не смог по АЧХ определить какая из 10ти скрипок предпочтительнее  , а на слух ….СРАЗУ!  Вообще заметил ,чем хуже  у человека слух тем больше тянет на измерения…:smile-16:

  • Like (+1) 4
Posted

Миф про особое звучание скрипок Страдивари давно опровергнут.

И уж коли тема пока в техническом разделе, давайте ближе к цифрам и фактам и в отношении акустических излучателей. Хватит уже себя рекламировать, господин Ураков.

  • Like (+1) 3
  • Hmm... (-1) 1
Posted
6 минут назад, Urakoff сказал:

Было предположение ,что АЧХ скрипок Страдивари и Гварнери таки покажут и раскроют секрет звучания ….. предположения  не оправдались ….

Опять меняем тему...Какая связь между вашими фанерными динамиками и скрипками Страдивари ?

Вы наверное форумом ошиблись...

Тут технический диалог с АЧХ и прочими цифрами в качестве аргументов.

А не цитатки из рекламных брошюр.



  • Like (+1) 2
  • Hmm... (-1) 1
Posted
10 минут назад, Михаил К. сказал:

Какая связь между вашими фанерными динамиками и скрипками Страдивари ?

Вы наверное форумом ошиблись...

Тут технический диалог с АЧХ и прочими цифрами.



Вы перед покупкой акустики делаете пробное прослушивание или покупаете глядя на АЧХ и прочие цифры….:smile-19:

  • Like (+1) 3
Posted
26 минут назад, Stan Marsh сказал:

Миф про особое звучание скрипок Страдивари давно опровергнут.

И уж коли тема пока в техническом разделе, давайте ближе к цифрам и фактам и в отношении акустических излучателей. Хватит уже себя рекламировать, господин Ураков.

Согласен прекращаю рекламировать ваш форум…:smile-08:

  • Thanks (+1) 1
  • Cool (+1) 1
  • Hmm... (-1) 1
Posted
4 часа назад, Михаил К. сказал:

...

Вы лучше покажите независимые измерения своих фанерных вудмониторов, как грится, одна картинка скажет больше тысячи слов.

Я несколько ранее хотя бы Z(f) просил. Но какое там...  простой же вопрос.:smile-03:



4 часа назад, Urakoff сказал:

Вы перед покупкой акустики делаете пробное прослушивание или покупаете глядя на АЧХ и прочие цифры….:smile-19:

Перед покупкой имеет смысл оценить по параметрам - стоит ли вообще заморачиваться с поиском.



4 часа назад, Михаил К. сказал:

Тут тема такая :

-У купольников чутье никакое.

-Вот два купольника с чутьем 93 дБ/ватт.



У меня случайно "завалялся" 75 мм купольник от топовых PMC - АЧХ очень напоминает Вашу, но поровнее. Завал начинается после 5.5 кГц. 94 дБ/Ватт 8 Ом. Очень приличное звучание.


  • Like (+1) 4
  • Hmm... (-1) 1
Posted
4 часа назад, Stan Marsh сказал:

Хватит уже себя рекламировать, господин Ураков.

Станислав, здесь многие выкладывают фото изделий, изготовленных собственными руками, это реклама? Вроде и фишка НАПа в том, что собрались люди с разными POV и общаются не конфликтуя?

  • Like (+1) 2
Posted
4 минуты назад, Константин сказал:

Станислав, здесь многие выкладывают фото изделий, изготовленных собственными руками, это реклама?

Нет, но хорошо бы подкреплять бесконечные восторги техническими характеристиками, тут раздел такой - технический. Если одни восторги - милости просим в гуманитарный.

  • Like (+1) 6
  • Hmm... (-1) 1
Posted
17 hours ago, Urakoff said:

50лет назад появились в Москве NS-1000 стоили как автомобиль… ажиотаж…космические технологии … прошло 3 года , ажиотаж спал..:. Все стали избавляться…. резкий звук утомляет..долго слушать тяжело

Ожидаемо.

Усилители-то какие тогда были? Уровня "Бриг-001" в лучшем случае, да и то - поди, третьей модификации.

Конечно прозрачные АС (NS-1000) предъявили все изъяны работы УНЧ. Вспомните, в то время никто массово от 35АС-чтототам не отказывался. А почему?

Потому, что шуршание бумаги и шелест пластика маскируют огрехи УНЧ. Да ещё и корпус АС подзвучивает...

  • Smile 1
Posted
1 час назад, Stan Marsh сказал:

Нет, но хорошо бы подкреплять бесконечные восторги техническими характеристиками, тут раздел такой - технический.

Дак ладно бы человек сказал - я не умею измерять характеристики и все...

А в ответ - только дураки смотрят на тилли-смоллы, нормальные филы измерения вообще игнорируют, потому что измерения для лохов.

Да и диалог мутный какой то, пример: ув. Михаил пишет - я сделал нч динамик 10 дюймов с купольной диафрагмой.

Его спрашивают не может ли он показать фото как там выглядит катушка. Всем думаю интересно...

Ответ- А у меня на нч другие динамики пятнашки конусные, вот их фото.

И далее в примерно таком жанре...



  • Like (+1) 1
Posted
2 часа назад, akustic сказал:

У меня случайно "завалялся" 75 мм купольник от топовых PMC - АЧХ очень напоминает Вашу, но поровнее. Завал начинается после 5.5 кГц. 94 дБ/Ватт 8 Ом. Очень приличное звучание.


АТС один в один. Там только проводки к катушке видны и три винта. Ну и лабиринты по нч АТС не делают.
