Stan Marsh

Я задавал такой вопрос разработчику, ответ был таким: КТ940-снижает внутреннее сопротивление источника экранного напряжения, тем самым устраняется ООС на НЧ по экранной сетке. IRF610 - включён в гибридном SRPP, это увеличивает Кус и уменьшает выходное сопротивления до той величины, когда хорошо будет работать любой межблочный кабель.

Лампы в экранирующих колпачках, вот картинка без них:

Виниловый проигрыватель тоже отечественный:

Ещё немного инфы, а фотки и прочее будут позднее:

Всегда привлекала идея собрать ФК на триод-пентоде, лет тридцать назад макетировали варианты на 6Ф1П и 6Ф12П, последний совсем не взошёл, а вот на единичке получился вполне. Единственное неудобство - кучка деталей обвязки на пальчиковой панельке, гораздо лучше делать на печатке. Но до законченный конструкции руки всё не доходили, а тут на студию подогнали вполне готовую вещь от отечественного производителя, который любезно разрешил поделиться схемой, измерениями и восторгами. Итак:

Коллеги, вот эти сундучные под... колы порождает агрессию, давайте исправляться, у нас тут хамство не поощряется. Если что, охальники выметем могучим пипидастром в читальный зал.

Ну, так ещё вчера был ответ: дробь 6Н17Б или 6Н21Б. То есть двойной триод с большим усилением.

Да.

Кто это?

Ну, если телегу ставить впереди лошади, то подойдёт любое.

А что, двойные триоды уже закончились?

Это да, завязываем с флудом.

Измерил. На первичку подал 64,6 В. Вторичка 0-4-8. На резисторе 8 Ом - 2,37 В. На четырёхомном отводе - 1,77 В. Активное сопротивление первички 335 Ом. Второй ТВЗ показал практически такие же результаты.

"Ф"

Однозначно 6П6С или 6Ф6С. Но точно не триодов и точно с ООС.

Надо, кмк, делать обычный двухкскадный с ёмкостной связью. 6Ж8 и 6П6С, например.

Как-то сиротливо смотрятся лампы, как по мне. Ну и если использовать линейный БП, то таким корпусом не обойтись. Разве только БП сделать выносным.

Они оба стерео, речь шла про S1, а не про S2. Почувствуйте разницу.

Это другой усилитель.

Ну а ревюшки можно почитать, вот, например: https://www.tnt-audio.com/ampli/acuhorn_s1_e.html Впрочем, отвлеклись изрядно, давайте заканчивать.

Кстати, сами поляки декларируют 1 (один) ватт.

Не "допустим", а это он и есть. По одной 33-ей на канал с током покоя 0,5А. Даже теоретически невозможно получить даже два ватта на восьми омах.

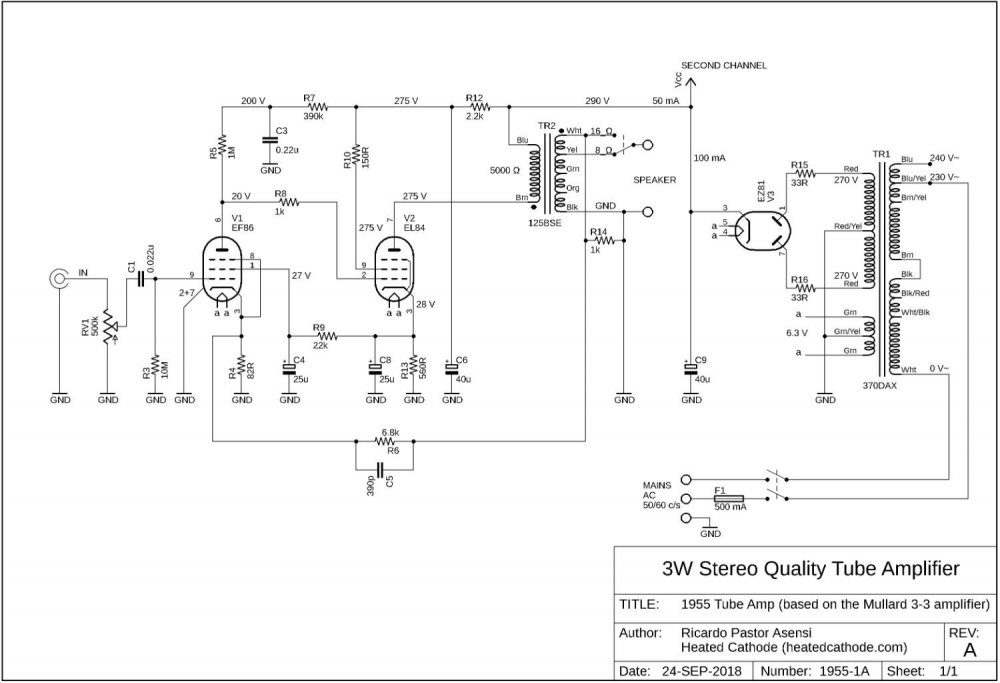

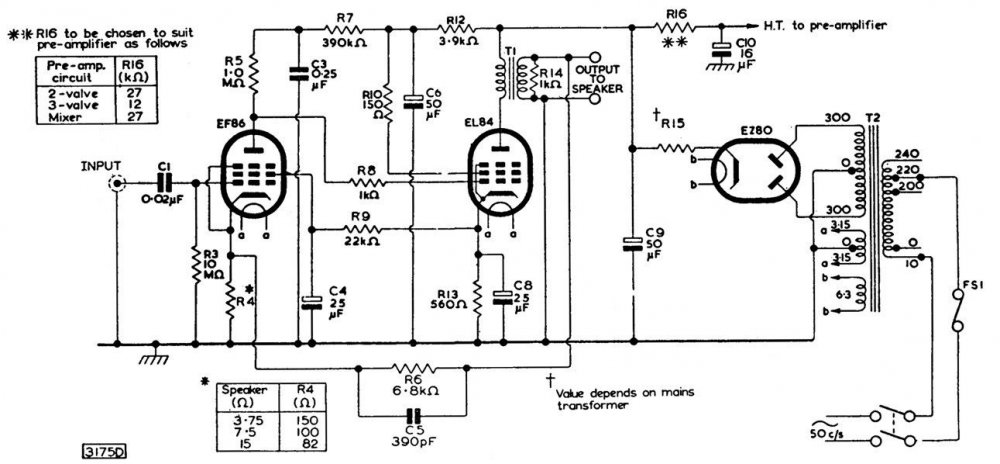

С 6Ж8 можно что-то типа такого:

Но целом - вещь очень спорная, вроде дальше они стали делать что-то более вменяемое.

Нормальные, это же КП, там напряжение вольт двадцать, высоковольтные электролиты не нужны. И питание ИБП. Но выходной мощности там менее одного ватта.
