Stan Marsh

Цирклотрон хорош, но для него нужно минимум две анодные обмотки плюс обмотка для смещения. А для СиП можно обойтись одной, а для минуса использовать мой любимый вариант со вторым мостом.

Уточнил у Улдыса, с ООС на низкоомной нагрузке получилось около полутора ватт, без ООС - около одного ватта. Для введения ООС придëтся добавить ещё один каскад усиления, иначе чувствительность усилителя будет неудовлетворительной.

Переменное напряжение анодной обмотки = 230В, обмотки смещения = 80В.

Вот товарищ по несчастью предпочитает РА, но сетевые торы тоже упоминает. Машинный перевод: Конкретное использование распределительных линий 100 В (idemdito.org)

Я использовал 2Гн, в самый раз. Можно и вдвое меньше.

Нагрузку лучше взять высокоомную, 200...400 Ом. Как вариант, трансформатор согласующий от РА.

Наша схема:

Картинка из патента:

Ага, где уже нам, сирым. Ладно, в чужую веру и бизнес лучше не вмешиваться.

Не факт.

Между делом собирается очередной СиП.

И Бергельсон им не указ!

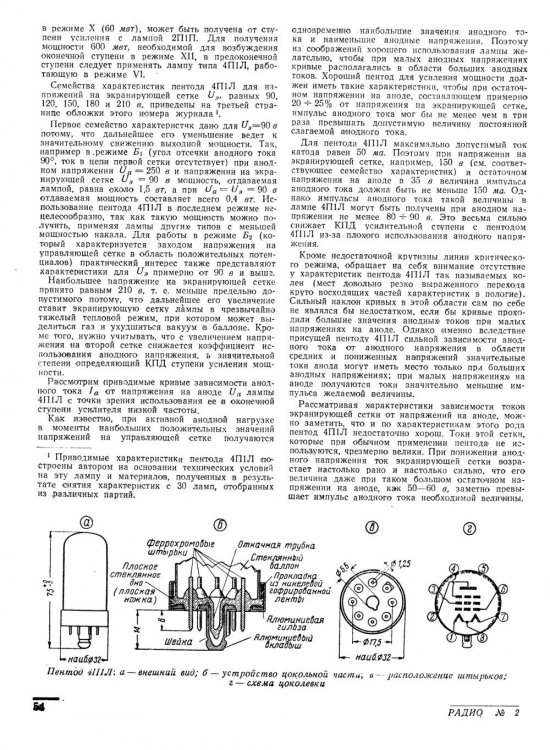

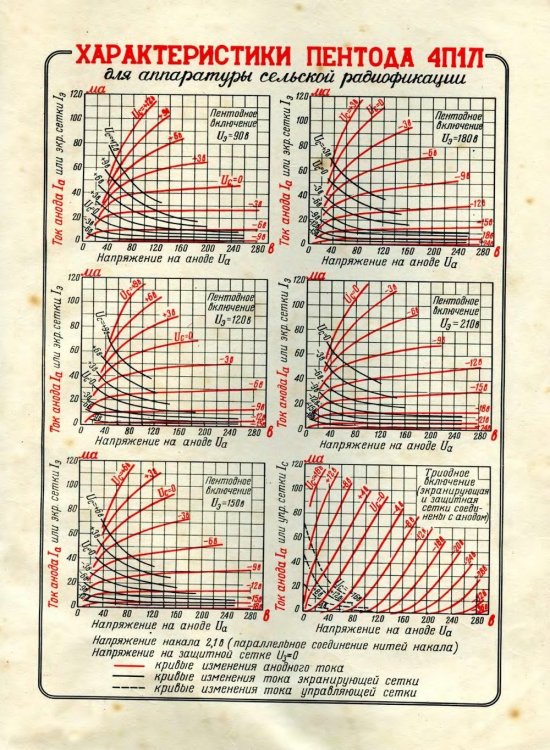

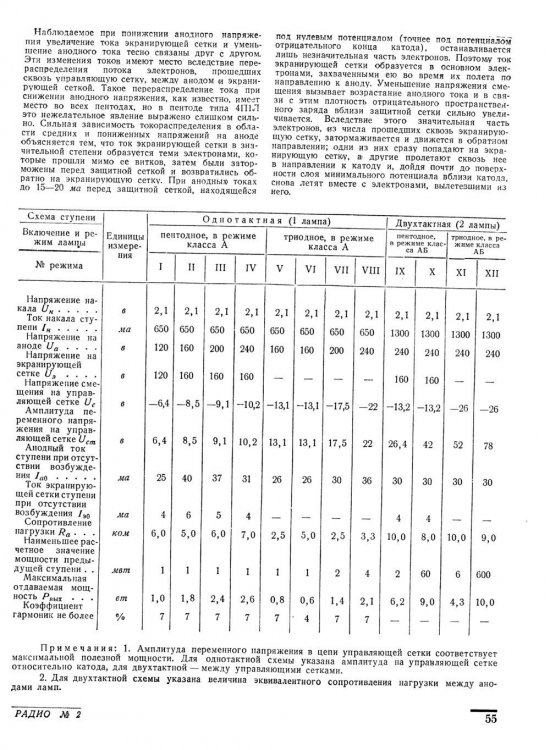

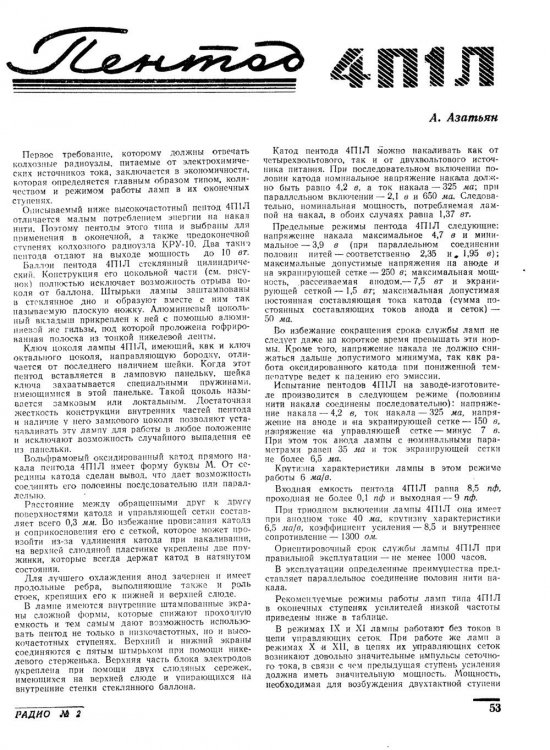

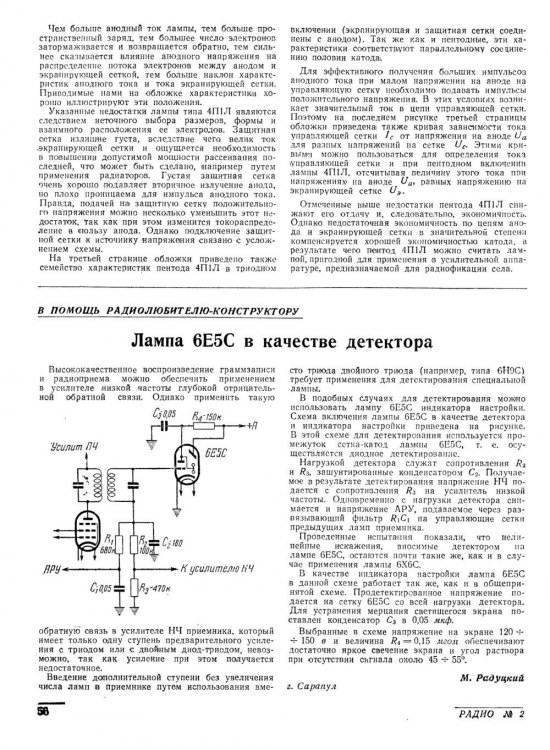

Это да, большинство ламп лучше включать параллельно. Кроме нескольких специально обученных. Во многих заморских ТВ и РП накал был последовательный, но там и анодное было бестрансформаторным.

Нет, конечно. Ток будет 3,3А. 33-ая по накалу потребляет 42Вт: 6,3Вх6,6А = 12,6Вх3,3А. Две лампы потребят 2х42 = 84Вт. То есть при 24В(25,2В) будет 84:25,2=3,3А.

Во-первых, это красиво...

Запросто! Для симметричной работы обеих 6С41С на 8 Ом: Напряжение питания 220 В, резистор в катоде 6С41С - 90 Ом, ток при этом в районе 0,22 А. На резисторе +20 В. Напряжение каждого триода катод-анод +100 В. Лампа будет рассеивать 22 Вт. Если использовать один триод ЕСС85, то придëтся резистор анодной нагрузки взять в районе 47 кОм, а катодный резистор, вероятно, что-то примерно 600...700 Ом, на время наладки взять подстроечник.

Пара замечаний: 1) Резистор в П-фильтре тут слишком велик, ток 0,45А! И это одного канала. Либо дроссель с малым активным, либо уменьшить номинал раз в двадцать и заложить добавку по питанию на падение напряжения. Нам 220В надо анодного. 2) Разделительный конденсатор на выходе надо бы увеличить. До 2200, для 8-и Ом. 3) Резистор автосмещения 6Н23П можно зашунтировать конденсатором, если нужно повысить чувствительность по входу.

Думаю, имеется в виду фильтрация в УНЧ (активная).

Начну со второго вопроса. Номинал катодного резистора для 8-и Ом практически такой же - 43 Ома. Напряжение источника анодного питания лучше взять чуть ниже - 220 В, тогда ток 6С33С будет в районе 0,45 А. 6Н23П в этой схеме прекрасно работает, при 47 кОм резистора анодной нагрузки, резистор автосмещения примерно 1,2 кОм. Поскольку связь тут непосредственная, точный номинал указать невозможно, на время наладки в катод надо поставить подстроечный резистор, потом заменить его на постоянный. Режимы должны быть такими: напряжения на катоде нижней 6С33С = +20 В, напряжение катод - анод нижней 6С33С = +100 В, напряжение катод - анод верхней 6С33С = +100 В. Ток покоя в районе 0,45 А.

В такую жару скорее 6С33С может добить. А так, никаких неясностей нет, несколько усилителей с разным количеством ламп собрано, на очереди компактные проекты для спальни. Но на 6080 и на 6С19П.

Батарейка разряжается - уже не вечный.

Смещение нижнего "этажа" SRPP можно сделать фиксированным. Как у Fabio Camorani. И сделать "землёй" среднюю точку. Ну, а если в тумбочке вдруг найдётся высокоомный динамик, то выкинуть и согласующий трансформатор.

Схема:

Если конденсаторы намотаны неправильно, у них есть начало и конец.

Именно так. Поэтому гитарные усилители сильно отличаются от обычных.
