Ага верю прям сильно. Просто таки классический пентод 6П15П, какой славный выйдет из него триод, размечтался я.... Хер на рыло.... Соединил первую и вторую сетки, подал на них 0 вольт. На анод 250 и.....НИЧЕГО. Ток ноль!!!
-
А я думал "Электронные усилители " Цыкина, все читали. Да "источник" 1965 года, однако я не думаю что с тех пор диапазон человеческого слуха как то изменился. А "приложить" это следует к выходным трансформаторам. имхо.
-
-
Откуда этот листочек взят? Сомневаюсь что второй вариант включения, вообще работоспособен. Да и пятый тоже....
-
Двухваттный усилитель? Вряд ли это вдохновит начинающих. Они хотят что то не меньше 4-х 5-ти ватт, для начала.
-
Видимо цель-утилизация неликвидных запасов 6С19П и 6Ж43П. Заодно и польза какая никакая....
-
Диод-2 электрода, триод-3, тетрод-4, пентод -5, гексод-6, гептод-7, октод-8 и т.д. Как то так, насколько помню.
-
Пару ватт выжал. Больше вряд ли получить. Всё по феншую, в схеме одни триоды, все пальчиковые и все мусорные. Есть даже небольшой запас для ООС...
-
Ну значит "анодное" уже далеко не 300в. Усё пожрал долгоносик, в смысле паразитные сопротивления.
-
Нугрузочная будет примерно такая? Значит раскачку надобно амплитудой за 80в. Сдаётся мне что 6Ж43П в "триоде" столько не выдаст. У неё мю будет где то 44, а с таким анодным резистором конечно гораздо меньше. Или от усилителя не планируется получить максимум мощности?
-
В лучевом тетроде, а это именно он, всегда есть "лучи". Даже если вместо стержней сетки приварены к рамкам. Их не может не есть....
-
Я тоже так думал, когда встал вопрос коммутации электродов 6П45С. Псевдотриод и SE делал. Но на деле оказалось что электрончики летят туда куда положено, на анод. А лучики почти игнорируют. Они им сильно не по пути. Всё таки лучевой тетрод не дураки придумали.
-
Это внутри 6П31С. Разбилась. Жалко не знамо как. Слева анод, снятый. Под ним "лучеобразущая" пластина. Классическая конструкция.
-

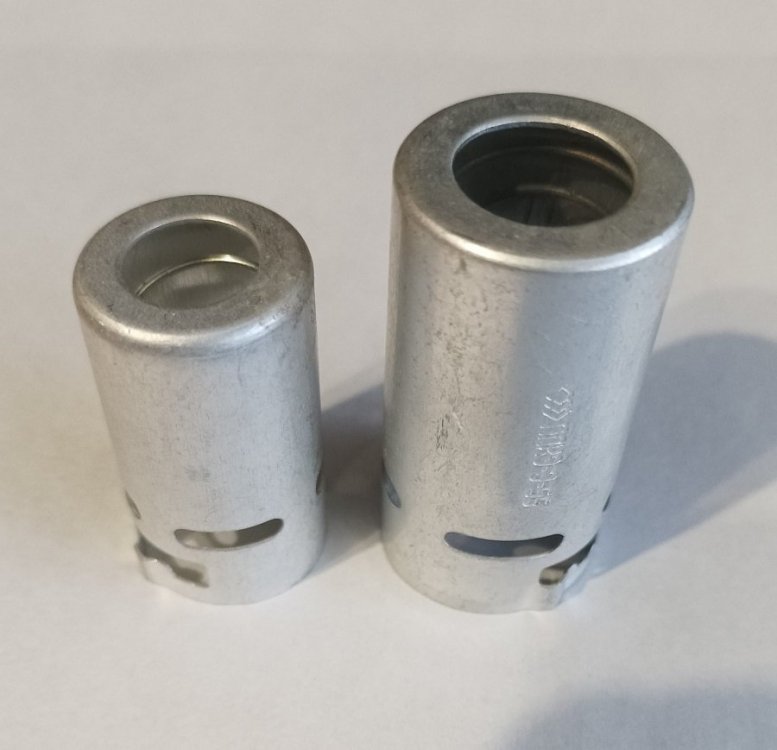

Он на картинке "выстрижен" практически весь. Реально он скорее всего выглядит по другому. Примерно вот так.
-
Померил чем? Тем же самым измерителем? Тогда ладно, вопросов больше не имею. И больше верить стоит варианту "через розетку 220", если конечно расчёт был корректен.
-
Это что за методы, можно подробнее? Вряд ли там аморф, всё таки принтер, а не ракета....
-
Видимо между этими слоями и "прятать".
-
Одним из признаков можно считать явно меньшее допустимое напряжение на экранной сетке по сравнению с анодом. 150\250, 200\350, 180\350 и т.п. Если указано 250\250 то явно вторая сетка расположена близко к аноду, это не "классика" по моему мнению... П.С. может потому и 6П31С предпочтительней чем 6П13С хотя различия очень не большие.
-
Для УНЧ диапазоны несколько другие но похожие.
-
Об этом можно почитать в "википедии".
-
Да, эта провалилась. Явно была изменена классическая компоновка. Вторую сетку убрали дальше от катода, что бы дать возможность подавать на неё то же напряжение что и на анод. Вся гармония рухнула... Впрочем в тетроде она работает сносно, многим даже нравится...
-
Очевидно в "батонах на душу населения". Там же указано дб..... Согласен. Читаю. Разбираюсь. Какие то достойны, а какие то, уж извините, читаются как записки из сумасшедшего дома.
-
20гц.-20 000гц. Студийное качество. 30гц- 15 000гц. Высший класс. 40гц-10 000гц. Первый класс. Это из последней "стандартизации". Если кто то ратует за 1,5 гц.- 100 000гц. - рекомендую тест лбом ап стену. Может быть мозг ещё работает и он обозначит своё присутствие в черепной коробке...
-
По минимуму чего? "Низкости" низкой частоты, демпинг фактору, слоноподобности? Есть ГОСТы по классноcти аппаратуры, есть стандарты DIN. Есть требования к Hi-Fi, общепризнанные. Что за мифические "минимумы" кем то ограниченные и кем они "стандартизированы"?
