Навеяло создать тему про самую пожалуй востребованную и дорогую лампу СССР. УБ-180 практически не доставаемы, а ГМ-57 пусть и дорого, но регулярно появляются в продаже, что значительно интереснее с точки зрения использования.

  • Like (+1) 1
Posted

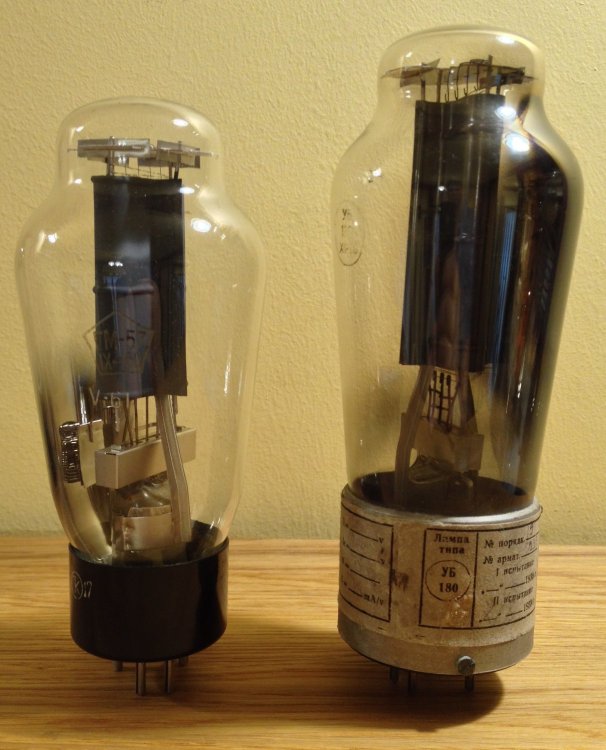

С чьей-то лёгкой руки всё семейство УБ-180, ГМ-57, М-457 было записано в прямые аналоги. Хотя элементарное сравнение наглядно говорит, что лампы явно и серьёзно отличаются.


  • Like (+1) 3
Posted

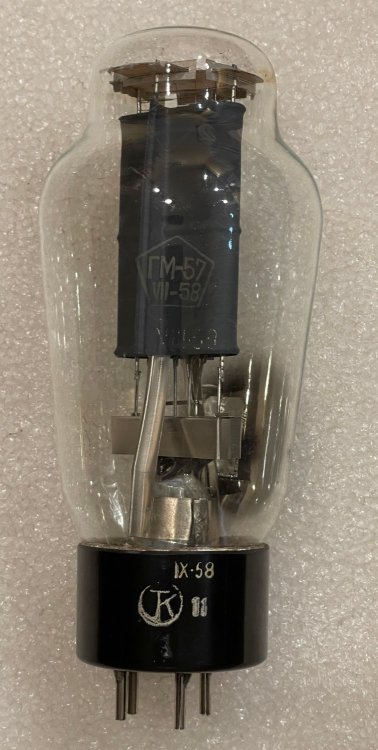

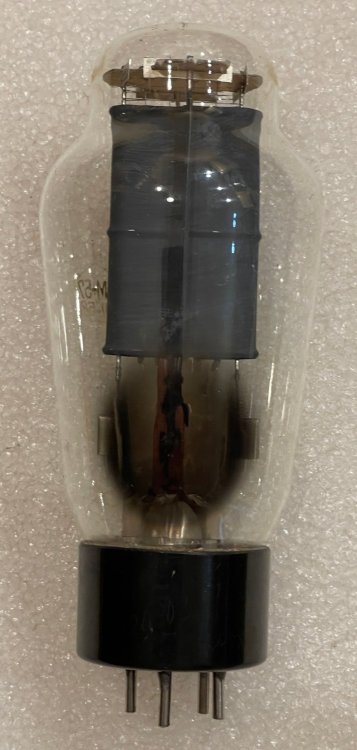

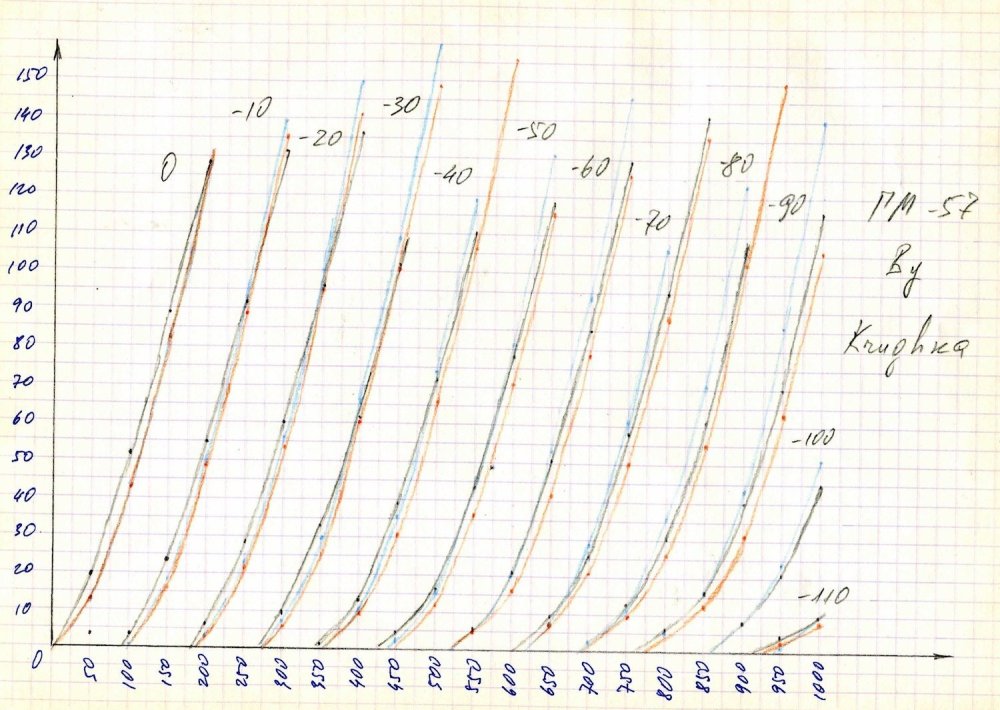

С паспортными данными на УБ-180 всё в порядке. Они есть. Есть и официальные ВАХ. А вот с ГМ-57 всё не так сладко. В расчётах приходится опираться на характеристики УБ-180, что естественно не совсем верно. Что-то мне вчера навеяло постараться восполнить данный пробел. Сегодня взял с полки лампочку и решил обмерить. Экземпляр у меня лишь один, да и тот явно б/у, но как говорится, чем богаты.

IMG_8609.thumb.JPG.cba331ab869da59e76a65ef9e1bad844.JPGIMG_8608.thumb.JPG.fea100c5eb2a812f224c15577fb6fcb1.JPG

  • Like (+1) 1
  • 2 weeks later...
Posted

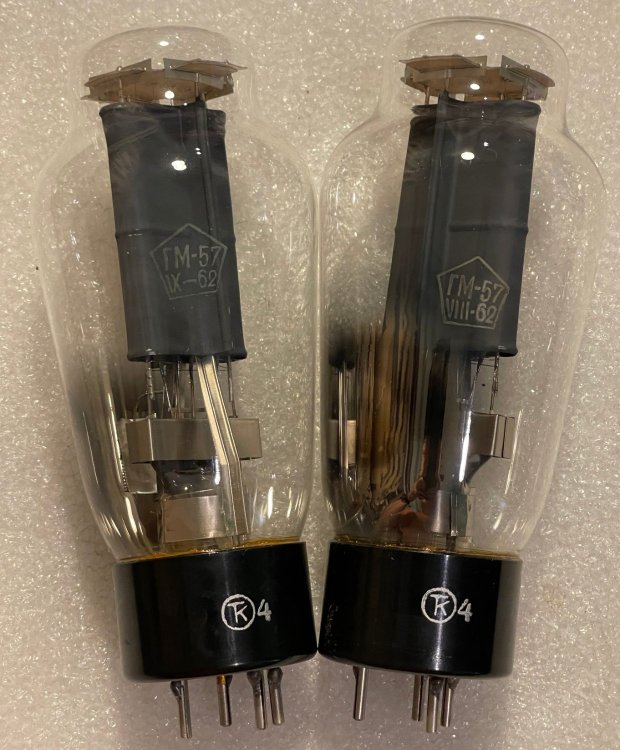

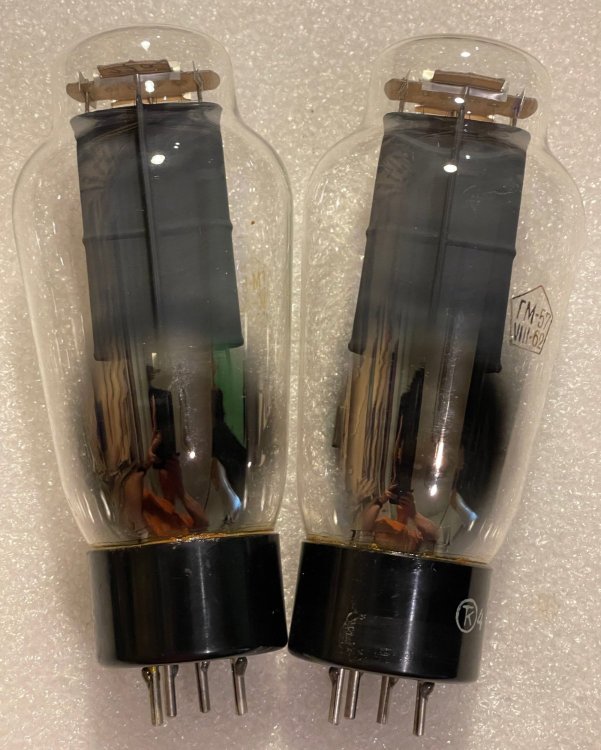

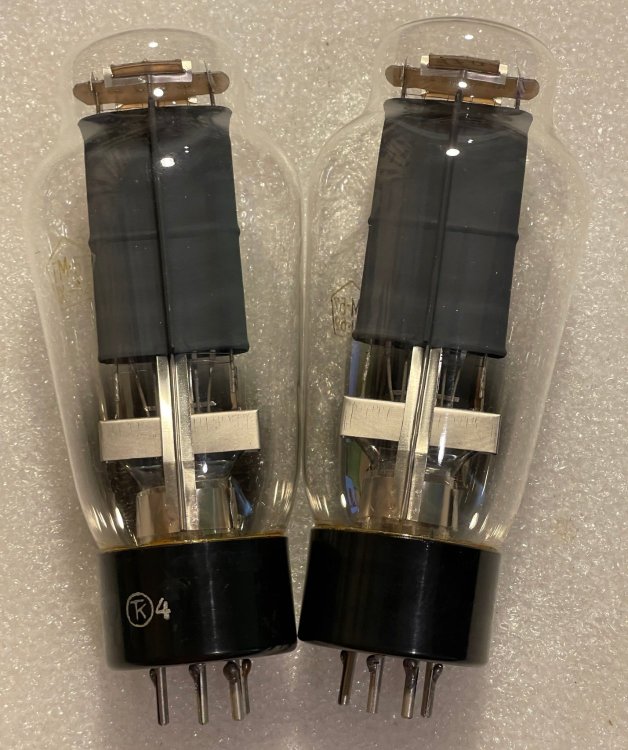

Получил сегодня ещё пару лампочек. Эти по заверениям NIB.

IMG_8876.thumb.JPG.7587d53ceec42c604cd48759a8174ba9.JPGIMG_8875.thumb.JPG.fc45afcca7ff28956d5be65dc2d6c594.JPGIMG_8874.thumb.JPG.8d9d69583f8899257c09ea05f6ee97f1.JPG

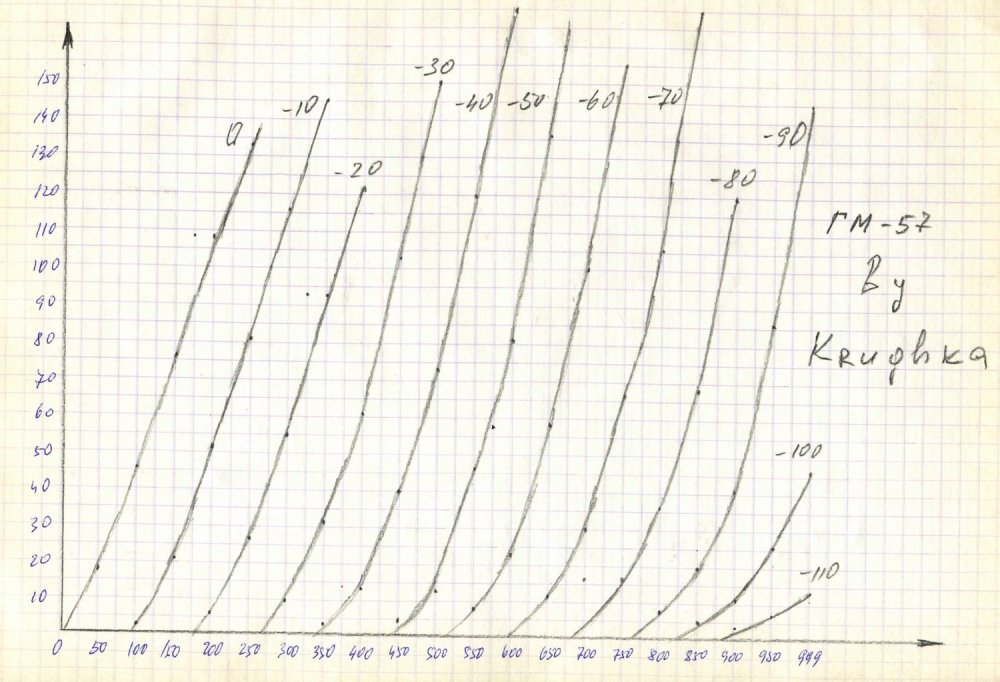

И как итог - сравнение трёх ламп. Curve tracer глядишь показал бы более точно, да где же его взять на киловольт - использую обычный стенд с источниками и мультиметрами.








  • Like (+1) 2
  • Cool (+1) 1
Posted

Сколько вас надо "расстрелять", чтоб лампы работали? Дурацкая шутка.
Вот что значит старались люди... не за страх, а за совесть.
Плюс таки была, как положено, испытательная станция с прогоном изделий и их сортировкой.

  • Thanks (+1) 1
Posted

Как показали обмеры, больших токов лампочка не любит. При фиксированном смещении после 100мА есть тенденция к разгону.

В сети мелькало об использовании с превышением по анодному. Ну не знаю, не знаю. У меня получается, что после смещения в 90в линии начинают резко уходить в веер. Вытаскивать на свет второй лабораторник, чтобы посмотреть выше киловольта более точно сейчас весьма несподручно.

  • 1 month later...
Posted

Очень долго зарекался не иметь дела с ГМ-57. Собрал подборку образцов более-менее подобной лампы от Европейских производителей: МС1/60, Е.60М, LK4330, TM100.

Да, не такие ровные по ВАХ и Ri повыше. Зато дешевле, менее раритетны, взаимозаменяемы, выше усиление и мощность в аноде.

  • Thanks (+1) 1
Posted

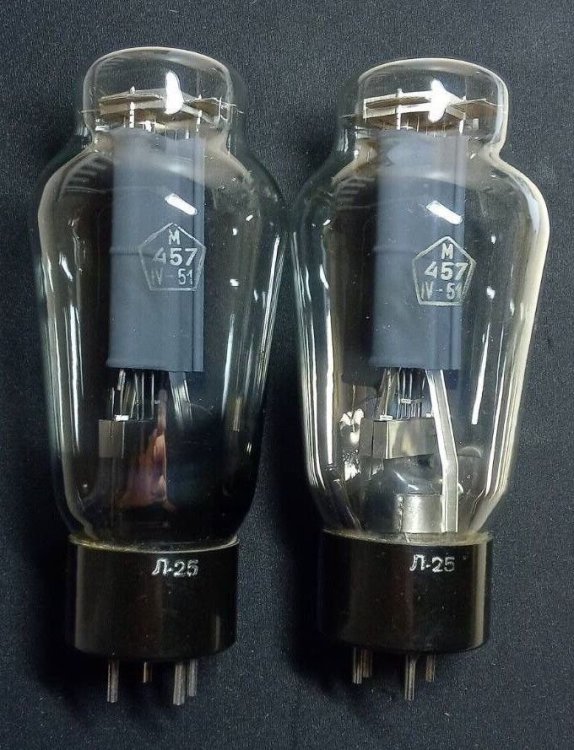

Попалось в сети хорошее фото парочки М457. Прикрепим :smile-59:  Дело такое; сегодня есть, а завтра может и не оказаться....


  • 3 weeks later...
Posted
В 21.04.2024 в 17:39, Кружка сказал:

С паспортными данными на УБ-180 всё в порядке. Они есть. Есть и официальные ВАХ. А вот с ГМ-57 всё не так сладко. В расчётах приходится опираться на характеристики УБ-180, что естественно не совсем верно. Что-то мне вчера навеяло постараться восполнить данный пробел. Сегодня взял с полки лампочку и решил обмерить. Экземпляр у меня лишь один, да и тот явно б/у, но как говорится, чем богаты.

IMG_8609.thumb.JPG.cba331ab869da59e76a65ef9e1bad844.JPGIMG_8608.thumb.JPG.fea100c5eb2a812f224c15577fb6fcb1.JPG

http://audio-db.info/AudioDB/BazaPraktiki/Usilenie/Lampy/Alfavit/GM/GM57

  • 4 weeks later...
Posted



В 20.07.2024 в 05:02, Юрий_Б сказал:

Слушал по такой схеме.



Power amplifier UB-180 (GM-57).JPG

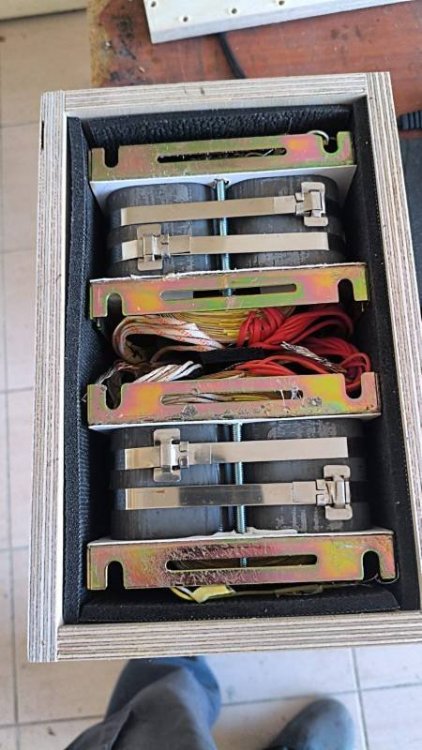

У 4п1л в триоде мю порядка 8, у 45_й - 3,5. Итого - 28. Трансформаторы без повышения. Как-то "маловато будет" (С).

Posted

8-10к нормально? Зачем делать так, чтобы сходу было ясно, где узкое место?

Её же - первой, с резистором или SRPP и непосредственной связью - другое дело. Следом E406(или 8)N.

Спойлер

Добавлю крамольную мысль: даже заимев на руках тройку ламп в мыслях нет использовать их на выходе УМ.



Posted

Возможно. Глядя на снятые характеристики у меня другой взгляд на оптимальное использование ГМ-57. Уже высказывал в другой ветке.
