помогите, пожалуйста, идентифицировать тип кентрона Telefunken (8 пинов)

atr

By atr
in Valve

 Share

Recommended Posts

atr Rookie

atr

Posted
Posted

Добрый день всем!

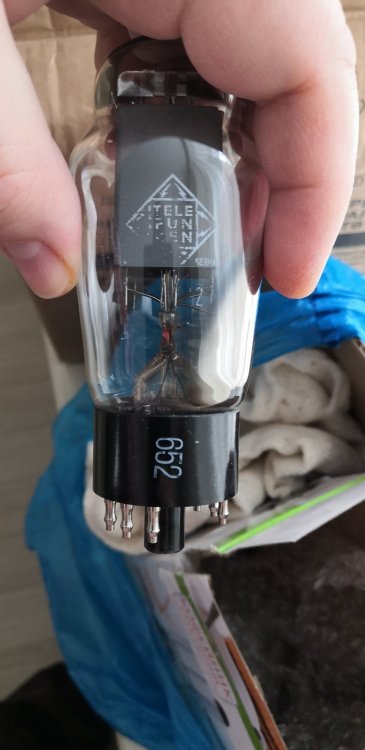

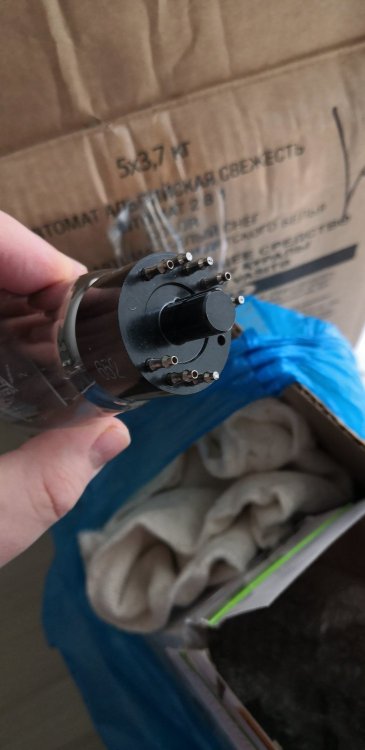

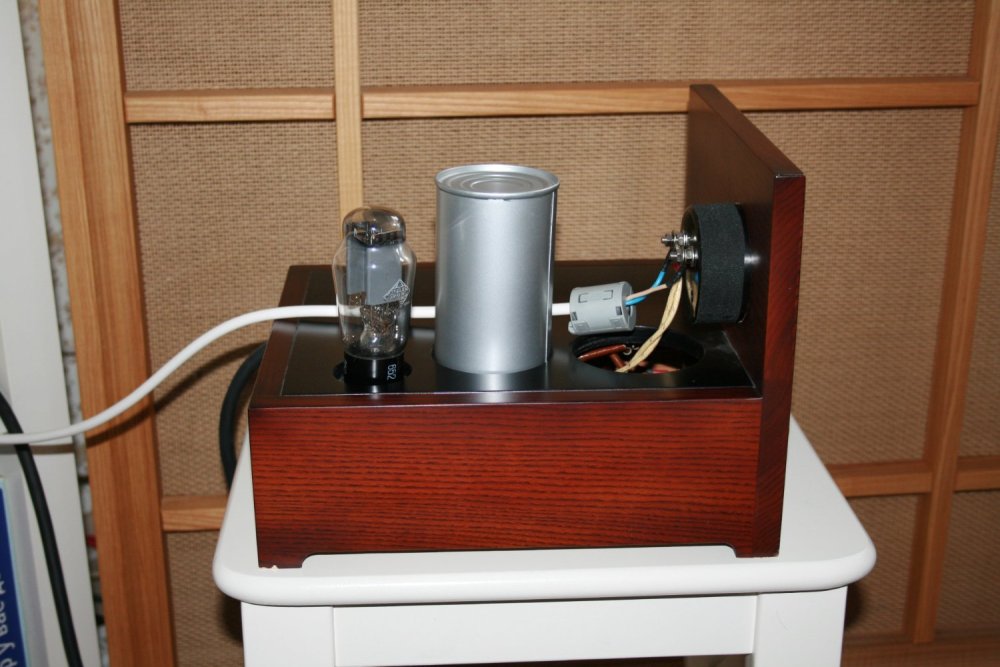

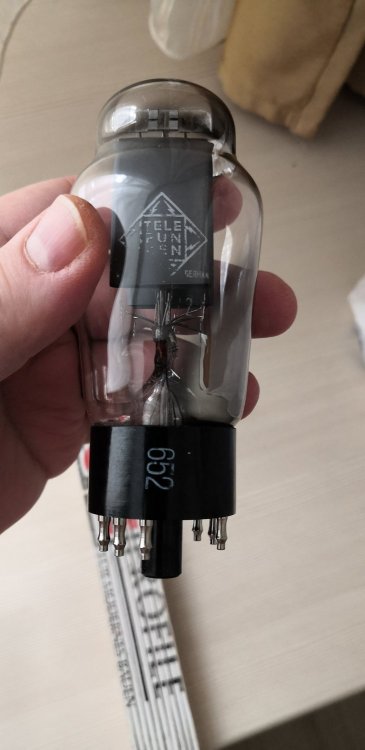

Буду очень признателен за помощь в идентификации модели кенотронов Telefunken с 8 пинами из блоков питания подмагничивания производства Сергей Нормана.
Фотографии приложены.
Заранее огромное спасибо!













atr Rookie

atr

Posted
  • Author
Posted
1 minute ago, ВКН said:

АZ12

Спасибо! Можно любые AZ12 на замену брать? Все подойдут, без вариантов?

Xрюн222 Mentor

Xрюн222

Posted
Posted

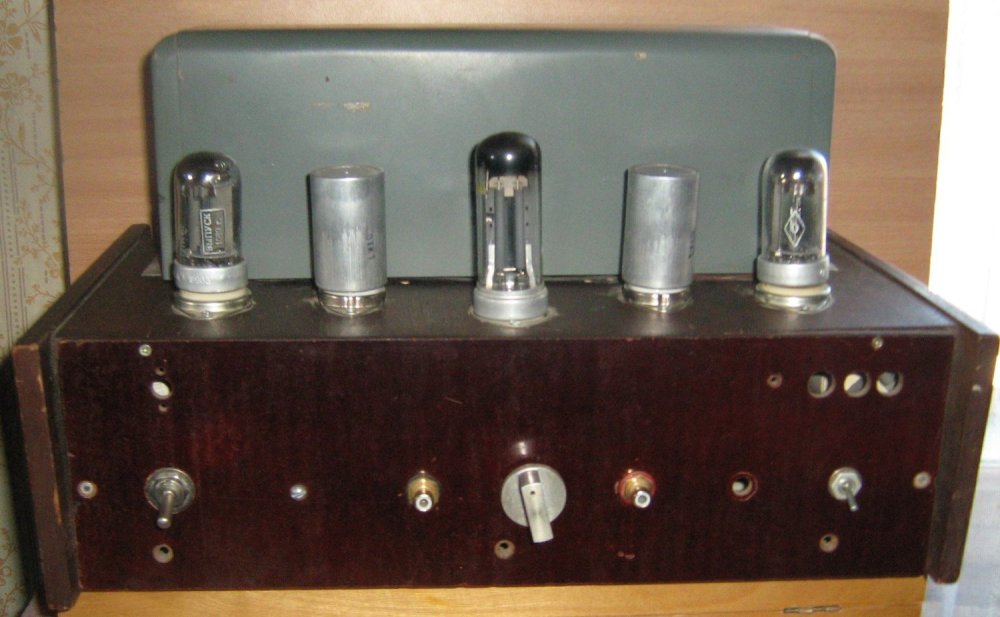

Любые, по вкусу, и ещё некоторые АЗ не 12е, и даже вообще не АЗ, но аналогичные. PV, RGN, цифровые без букв, ВО. В частности, Телефункен на фото никакой не Телефункен, у меня есть точно такой же Вальво, но он и не Вальво, строго говоря :).

ВКН Local

ВКН

Posted
Posted

Никита, АZ11 может не потянуть по току (мы ведь не знаем что изготовил Сергей). А другие неАZ потребуют замену панельки.

atr Rookie

atr

Posted
  • Author
Posted

Всем огромное спасибо! Не все моменты я понял, к сожалению. Буду искать именно AZ12, чтобы они точно подошли :-)!

Normann Local

Normann

Posted
Posted

Лучше ставить помощнее, хуже не будет. Не помню для каких динамиков делались эти БП, но рабочий ток не более 100мА. В принципе предложу попробовать любые на ток 200+мА.

atr Rookie

atr

Posted
  • Author
Posted
1 minute ago, Normann said:

Лучше ставить помощнее, хуже не будет. Не помню для каких динамиков делались эти БП, но рабочий ток не более 100мА. В принципе предложу попробовать любые на ток 200+мА.

Спасибо, Сергей! Я посмотрел Datasheet на AZ12. Разве они 200 мА не выдают при напряжении менее 300 вольт?

Эти блоки подмагничивания делались для 8" ШП Руллит.

Normann Local

Normann

Posted
Posted
1 минуту назад, atr сказал:

Спасибо, Сергей! Я посмотрел Datasheet на AZ12. Разве они 200 мА не выдают при напряжении менее 300 вольт?

Эти блоки подмагничивания делались для 8" ШП Руллит.

Конечно выдают. Тем более там аноды объединены. Описал возможные варианты при желании и замене панелек. У Руллита не было катушек для 8" ШП более чем на 100мА. Только для басовиков требовалось иное, большее. Вольтаж отображается на приборе. Если измерите сопротивление катушки, то вспомню рекомендуемые режимы.

atr Rookie

atr

Posted
  • Author
Posted
4 minutes ago, Normann said:

Конечно выдают. Тем более там аноды объединены. Описал возможные варианты при желании и замене панелек. У Руллита не было катушек для 8" ШП более чем на 100мА. Только для басовиков требовалось иное, большее. Вольтаж отображается на приборе. Если измерите сопротивление катушки, то вспомню рекомендуемые режимы.

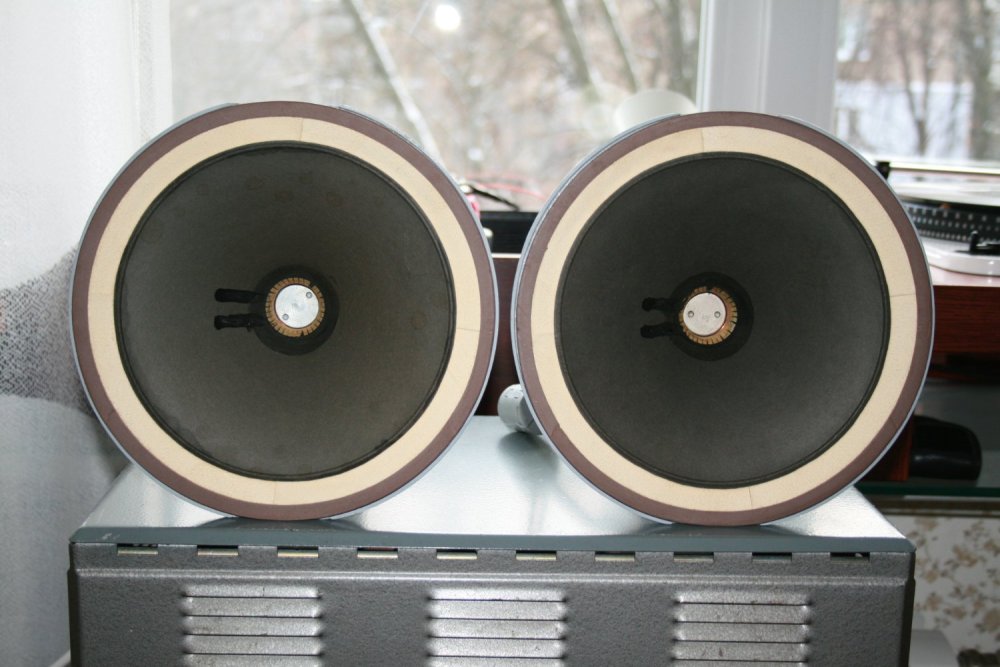

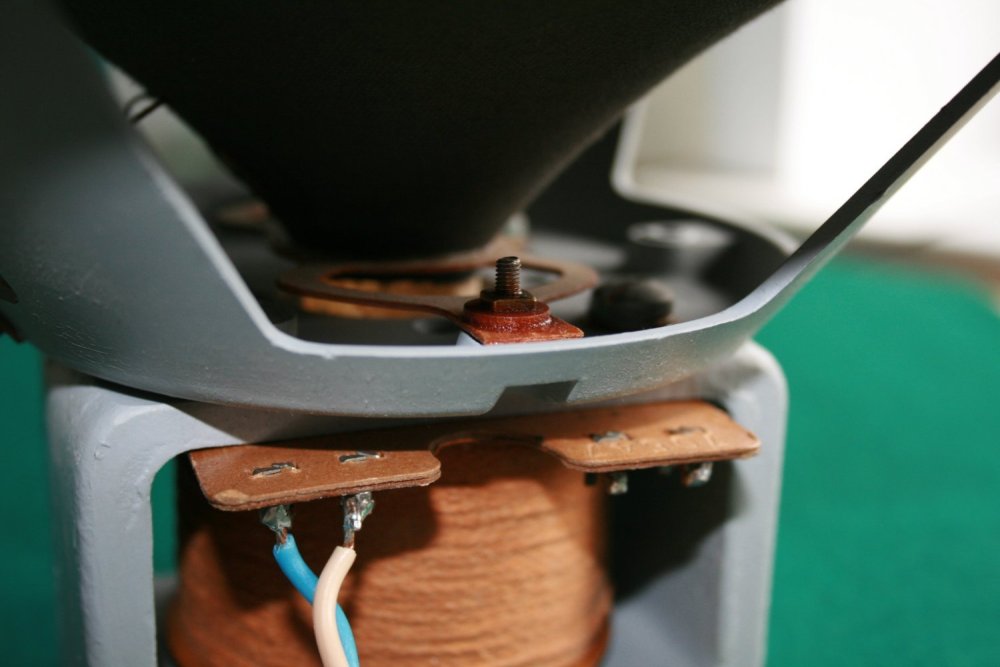

Катушки подмагничивания 760 и 676 Ом. Звуковые 3.7 Ом. Фотографии динамиков Руллита приложил.



atr Rookie

atr

Posted
  • Author
Posted

Но сейчас мне будет нужно использовать блоки подмагничивания с другими динамиками 10" ШП и 18" басовиками. Все с сопротивлением катушек подмагничивания на 250 Ом. Все производства Уракова. Планирую включать по 2 динамика последовательно.

Normann Local

Normann

Posted
Posted
2 минуты назад, atr сказал:

Но сейчас мне будет нужно использовать блоки подмагничивания с другими динамиками 10" ШП и 18" басовиками. Все с сопротивлением катушек подмагничивания на 250 Ом. Все производства Уракова. Планирую включать по 2 динамика последовательно.

Ну здесь я Вам не посоветую.... Но у меня есть сомнения, что катушки подмагничивания басовика и ШП стоит включать последовательно по ряду соображений. Консультируйтесь у Михаила - разработчика динамиков.

atr Rookie

atr

Posted
  • Author
Posted
6 minutes ago, Normann said:

Ну здесь я Вам не посоветую.... Но у меня есть сомнения, что катушки подмагничивания басовика и ШП стоит включать последовательно по ряду соображений. Консультируйтесь у Михаила - разработчика динамиков.

ОК, уточню у Михаила.

Вы могли бы на всякий случай напомнить, какое оптимальное напряжение подмагничивания было у 8" ШП Руллита, если помните?

Normann Local

Normann

Posted
Posted
Только что, atr сказал:

ОК, уточню у Михаила.

Вы могли бы на всякий случай напомнить, какое оптимальное напряжение подмагничивания было у 8" ШП Руллита, если помните?

Конечно помню. Для динамиков с катушками до 1кОм напряжение примерно до 100В. В Вашем случае было 70...80В (ток 100мА).

Данные БП максимально можно использовать до 200В и 200мА, но эти кенотроны на 200мА потребления могут быть слабоваты (субъективно по звучанию). ИМХО.

atr Rookie

atr

Posted
  • Author
Posted
1 minute ago, Normann said:

Конечно помню. Для динамиков с катушками до 1кОм напряжение примерно до 100В. В Вашем случае было 70...80В (ток 100мА).

Данные БП максимально можно использовать до 200В и 200мА, но эти кенотроны на 200мА потребления могут быть слабоваты (субъективно по звучанию). ИМХО.

Спасибо. Буду пробовать!

Normann Local

Normann

Posted
Posted

Обращайте внимание на полярность сетевой вилки (помечено было). Ноль должен быть сквозным.

atr Rookie

atr

Posted
  • Author
Posted
2 hours ago, Normann said:

Обращайте внимание на полярность сетевой вилки (помечено было). Ноль должен быть сквозным.

Да, спасибо, что напомнили!

Akrill Contributor

Akrill

Posted
Posted
13 часов назад, Xрюн222 сказал:

В частности, Телефункен на фото никакой не Телефункен, у меня есть точно такой же Вальво, но он и не Вальво, строго говоря :).

Всегда был уверен, что это прям натуральный телефункен, и вот сюрприз)) А кто же их производитель на самом деле??
