Помогите скрестить германий с лампой.

niko

By niko
in Hybrid

 Share

Recommended Posts

niko Apprentice

niko

Posted
Posted

Хочу собрать гибридный маломощный (хотя бы 1Вт, но на акустику 4 или 8 Ом, не на наушники) с использованием лампы и монструозного транзистора П210. Реализаций такого не нашёл, обращаюсь к вам за помощью. Транзистор хотелось бы попробовать как в предварительном каскаде, так и в оконечном. Есть, конечно, и другие германиевые транзисторы, но хотелось бы именно с этим, отчасти из-за его брутального внешнего вида. Это реально?

Stan Marsh Mentor

Stan Marsh

Posted
Posted
2 минуты назад, niko сказал:

Транзистор хотелось бы попробовать как в предварительном каскаде, так и в оконечном.

Тогда это будет транзисторный усилитель. Где лампа?

niko Apprentice

niko

Posted
  • Author
Posted
4 часа назад, Stan Marsh сказал:

Тогда это будет транзисторный усилитель. Где лампа?

Имелось в виду, что или в первом каскаде или во втором. А лучше оба варианта (это два разных), чтобы послушать.

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Логичнее лампе отвечать за усиление напряжения, а за ток - транзистору. Вот только с двестидесятым что-то путное трудно построить.

niko Apprentice

niko

Posted
  • Author
Posted
9 часов назад, Климентий сказал:

Гт906 отлично трудятся у меня в двухтактнике... И радуют звуком...

Гибридник?

Den101 Proficient

Den101

Posted
Posted
В 26.02.2024 в 15:51, niko сказал:

Хочу собрать гибридный маломощный (хотя бы 1Вт, но на акустику 4 или 8 Ом, не на наушники) с использованием лампы и монструозного транзистора П210. Реализаций такого не нашёл, обращаюсь к вам за помощью. Транзистор хотелось бы попробовать как в предварительном каскаде, так и в оконечном. Есть, конечно, и другие германиевые транзисторы, но хотелось бы именно с этим, отчасти из-за его брутального внешнего вида. Это реально?

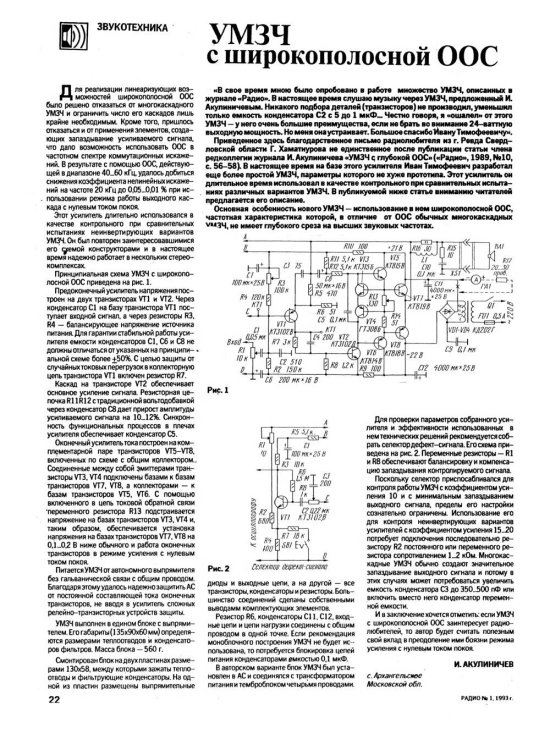

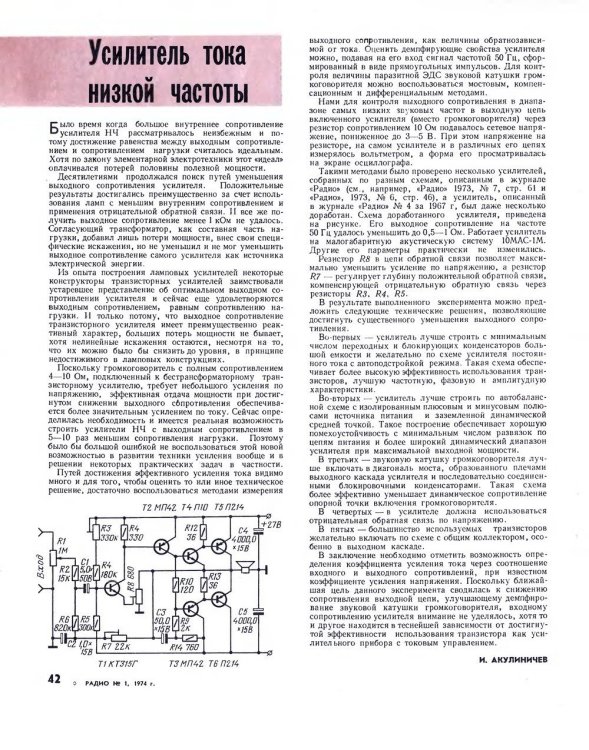

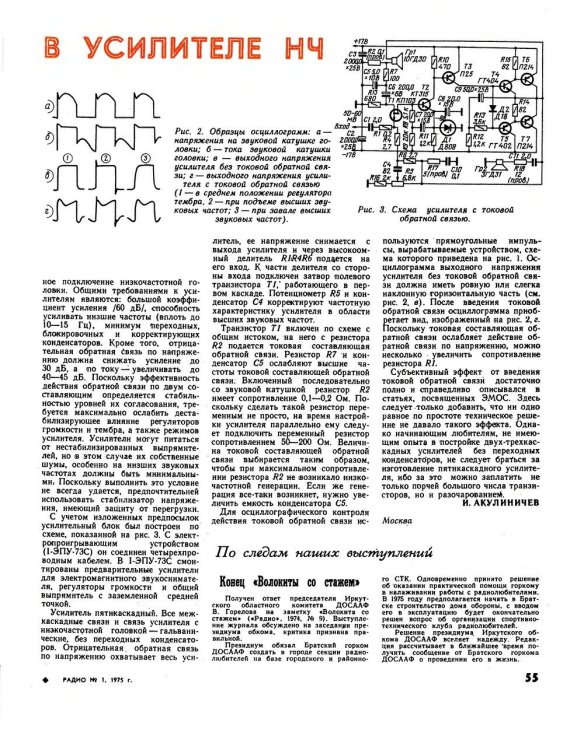

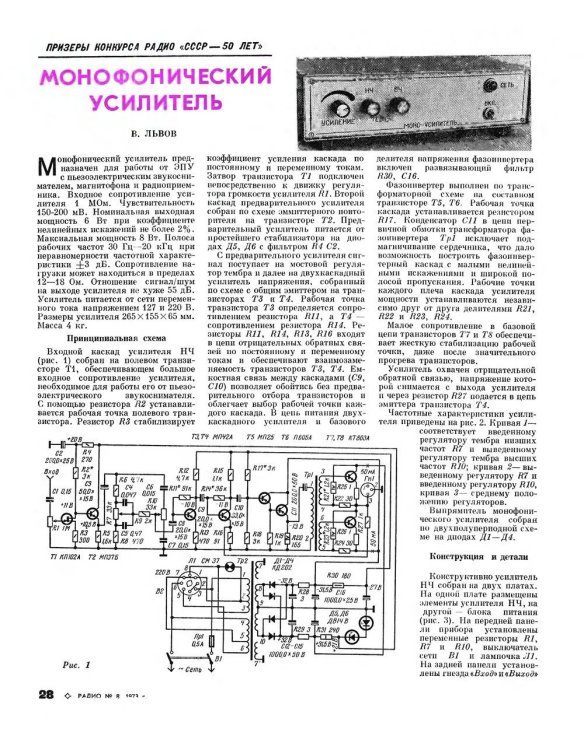

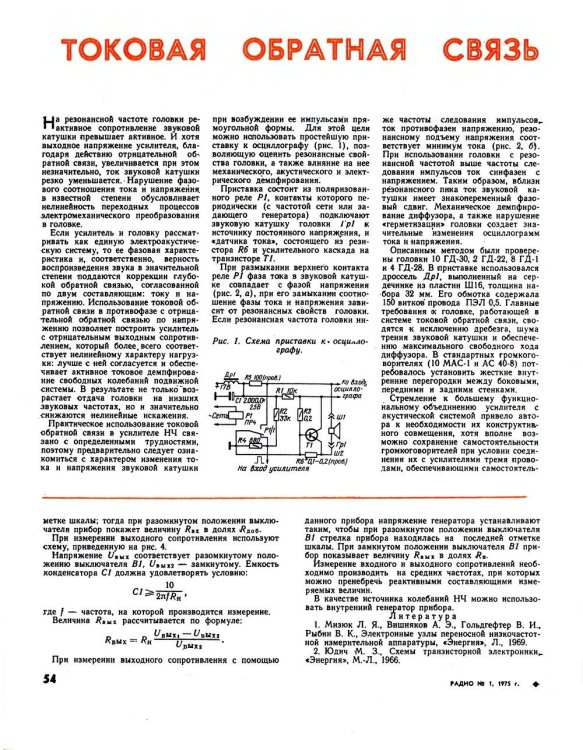

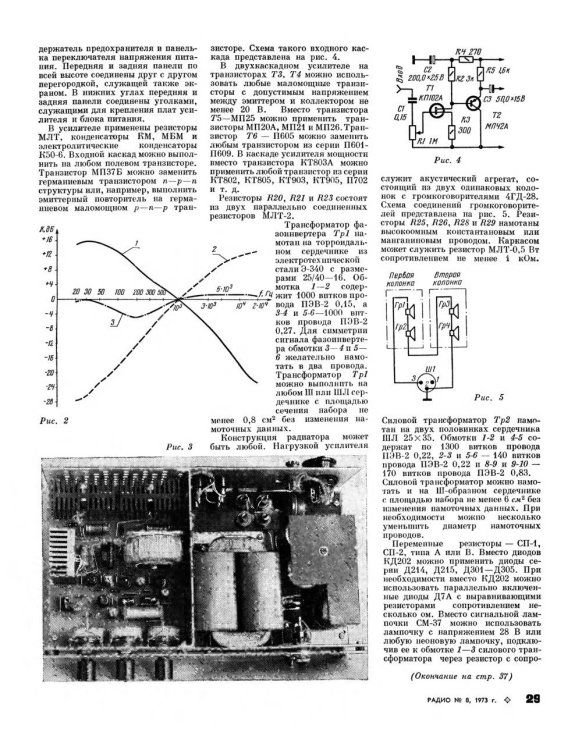

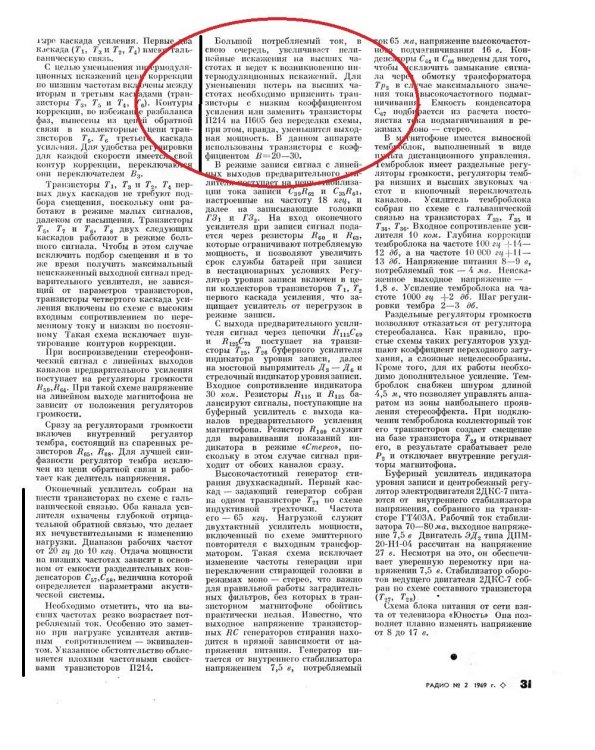

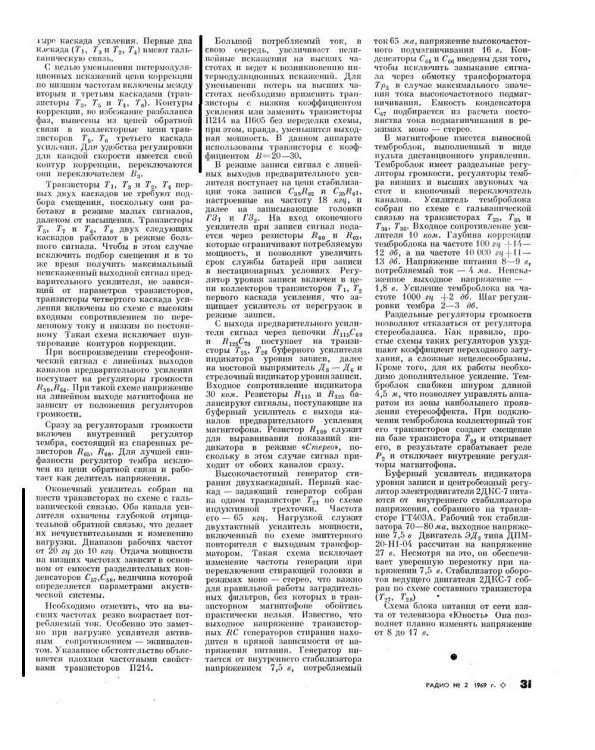

Попробуй этот. Если интересно, могу кинуть ссылку на статью.

Зы: Не нужно дружить лампу с германием, тем более 210 - богу - богово, кесарю - кесарево...

Но, если уж свербит - можешь предварительный тракт сделать на лампах с соответствующим перерасчетом МКТ.


  • Thanks (+1) 1
Климентий Local

Климентий

Posted
Posted
2 часа назад, юрий робертович сказал:

Я сделал первый и второй каскады кремний, остальные германий, много раз показывал, ну не хотите никак...

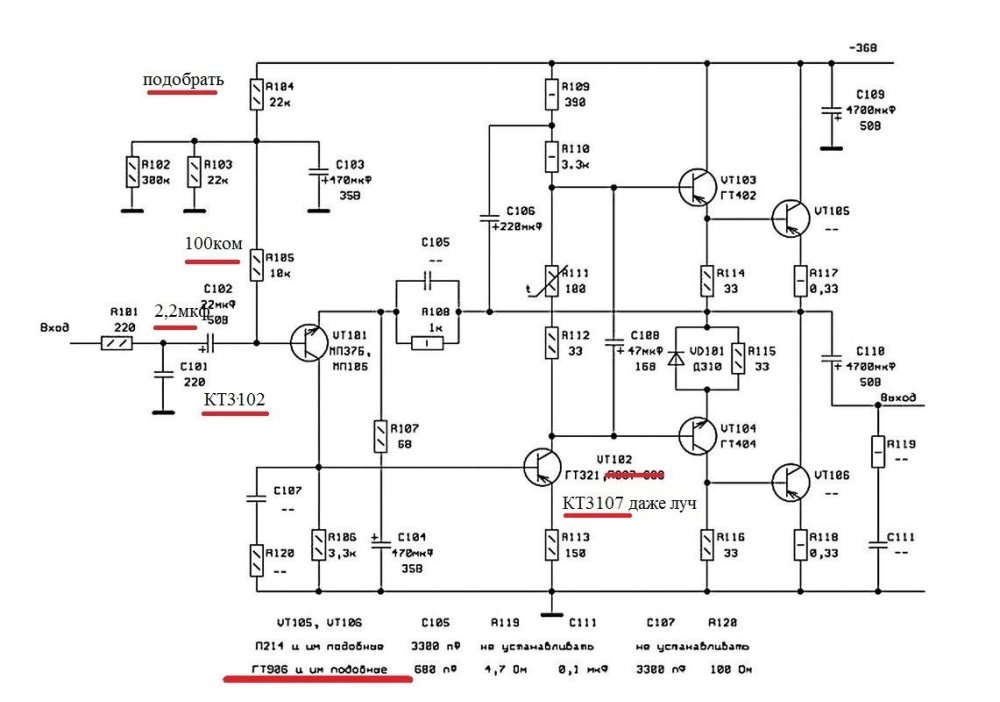

wp final 1.jpg

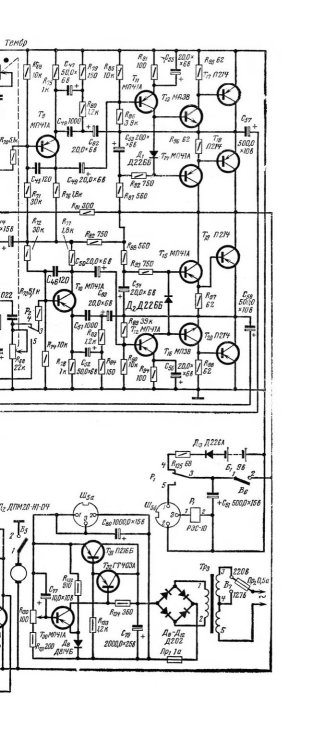

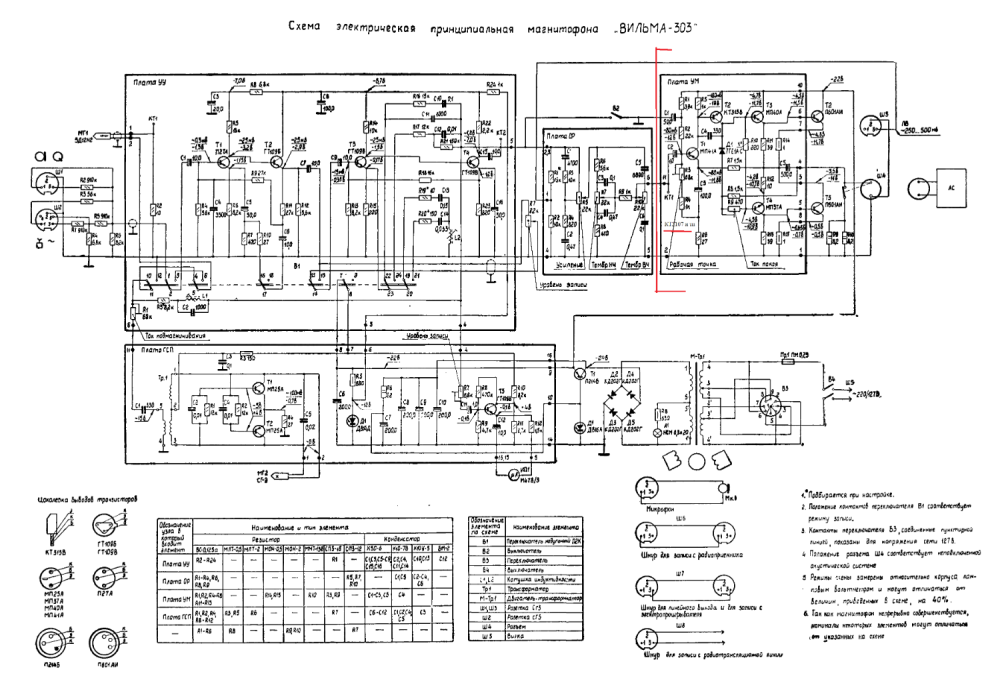

П у меня аналогичная схема только и на входе дифкаскад на германии... И вместо терморезистора стоит германиевый гт322... Усилитель отличный...

  • 2 years later...
Agats Local

Agats

Posted
Posted

К уважаемому АБ надо обратиться, он много гибрида переделал и кажется и сейчас делает макет, в данный момент. Человек отзывчивый, с хорошей душой. Выложить его схемы не могу, не красиво будет.
