Горячий транзисторный класс А

Климентий

By Климентий
in Semiconductor

 Share

Recommended Posts

Климентий Local

Климентий

Posted
Posted

Заинтересовала данная тема... Никогда не собирал транзисторные усилители в классе А. Был опыт прослушивания класса А на транзисторных фирменного усилителя Acupface... Очень понравился... Сравнивали с ламповым se на 6э5п+6с41с... Вслепую отличить невозможно было...

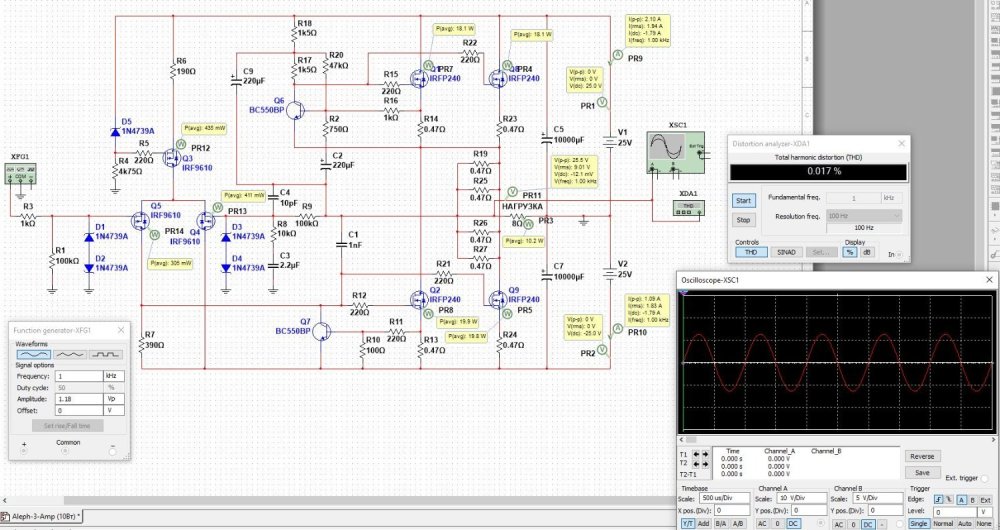

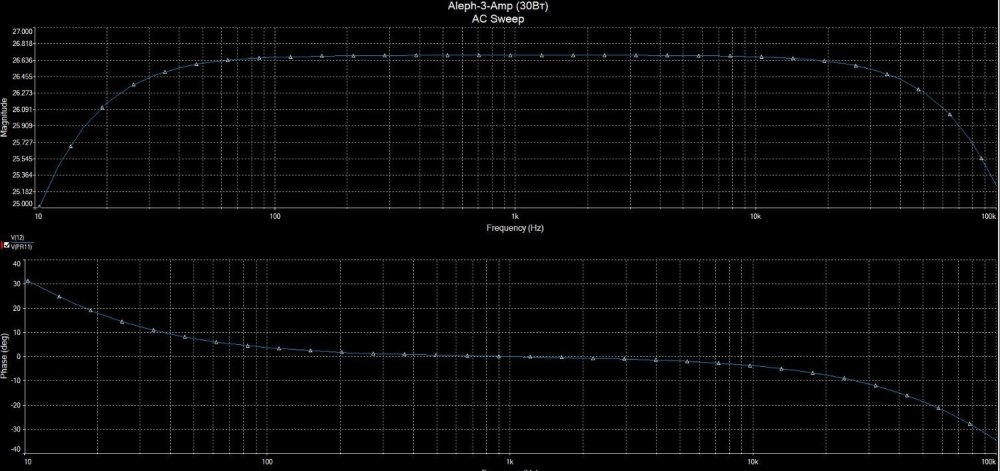

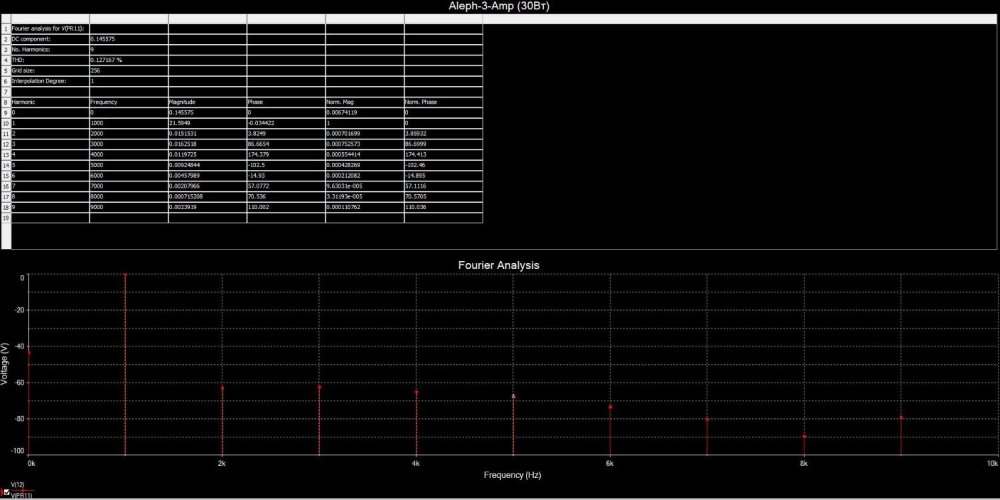

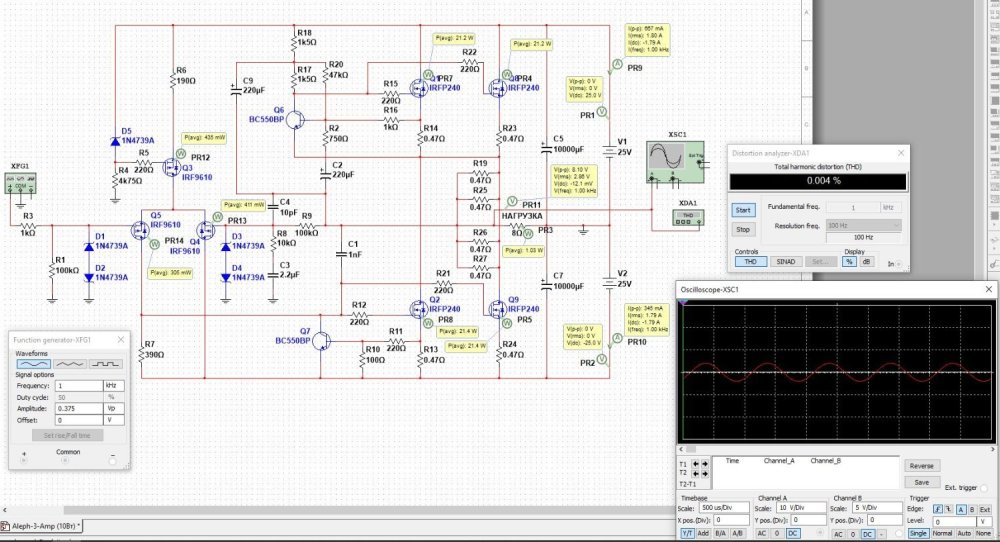

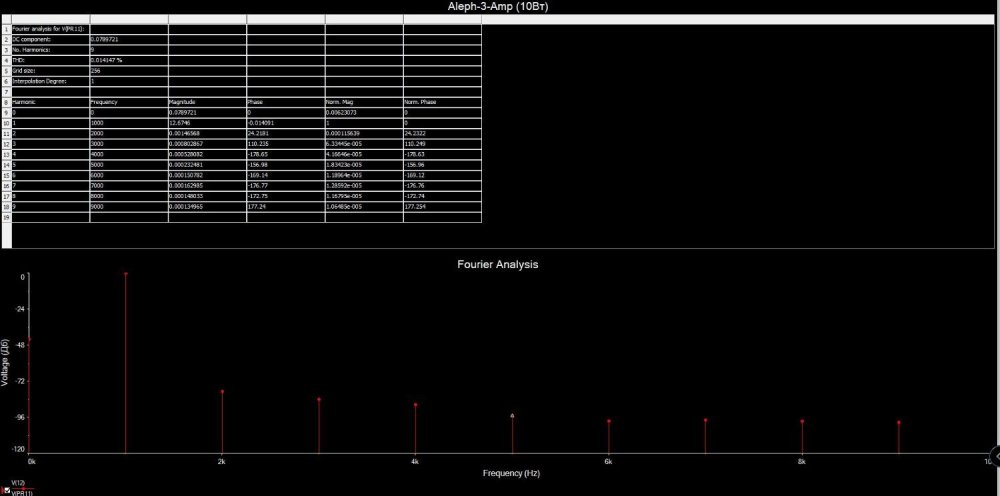

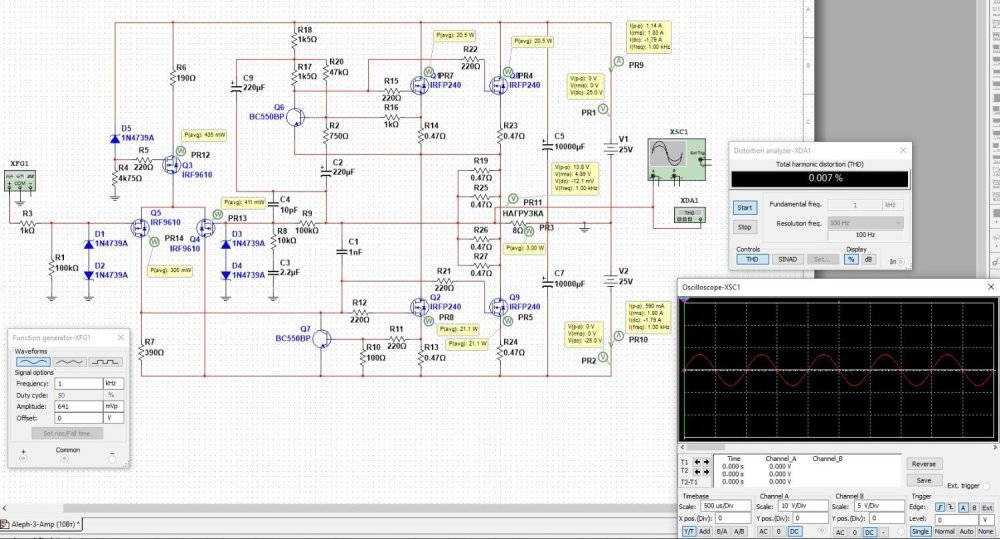

Поэтому поискал в интернете схемы... Наткнулся на модификации усилителя Нельсона Пасса... Сделал модели в симуляторе... Вроде бы вполне съедобная схема получается... И параметры вполне хорошие...

Предлагаю обсудить... Опытом обменяться... И самое главное кто и чем питает такие схемы...



35.thumb.JPG.fbbfd616243bf0201376b889f11f1e33.JPG20.thumb.JPG.4341724baf202c9228f96d03e46bbaea.JPG10.thumb.JPG.8b8ad5d1533f35738e0f0d656b1ccb15.JPG8.thumb.JPG.cdd4ae7384fb10933434c5d3a0361b1a.JPG5.thumb.JPG.2c8f063dacbbabf59e92abe9fb8774f7.JPG3.thumb.JPG.27fe095662bb0db57f03f78b96975007.JPG1.thumb.JPG.b71c5abc5a46226f88f6355da658e762.JPG30.thumb.JPG.ca033f9731c2c8606a2705d9f558e5ff.JPG

  • Like (+1) 1
BAA Master

BAA

Posted
Posted

Почему не SRPP а динамичекая нагрузка, с высоким выходным нагруженная на низкое сопротивление, да еще с обратной связью, делающей выходное сопротивление низким?
Безотносительно схемы.
Отличие класса А состоит в постоянстве среднего тока, что позволяет исключать истоковые резисторы и воспользоваться крутизной приборов.


Климентий Local

Климентий

Posted
  • Author
Posted

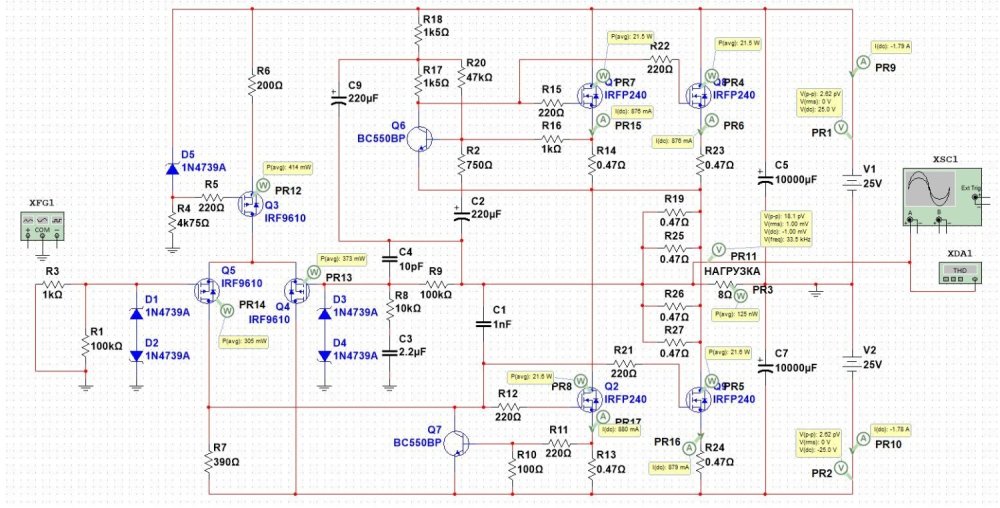

Сам я ничего не изобретал, только прогнал в симуляторе схему Нельсона Пасса.

количество транзисторов на выходе 2 пары проверял с питание +-25в.

Предложите ваши изменения в схеме, я попробую их в симуляторе проверить...результаты выложу...

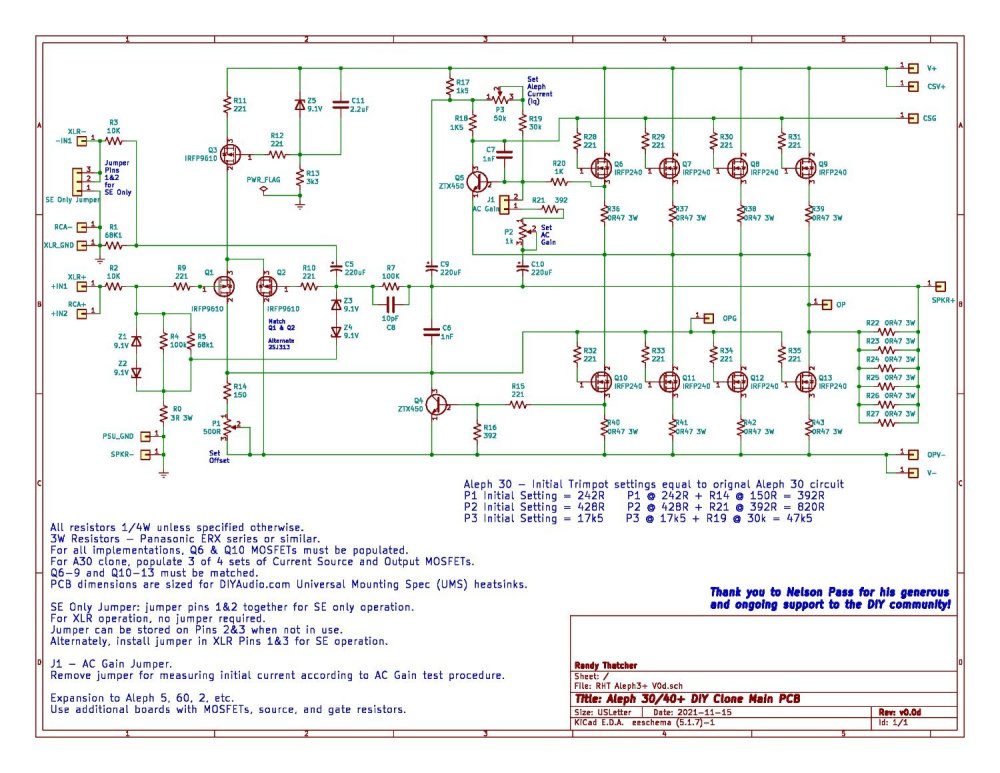

Classic Aleph 30 Build Notes 1.0a.pdf Aleph IIISCH.pdf

Андрей63 Local

Андрей63

Posted
Posted

Если уж и делать на мосфетах однотакт, то посмотрите в сторону Noosfera Echo Игоря  Виноградского,  если брать только выходной каскад наверно лучше на повторителе , как у Карлова. Правда это гибрид , зато без ООС. Есть ещё на Дзене один мой земляк из Гусь-Хрустального Дмитрий Коржевский, его можно посмотреть, там попроще чем у Карлова, но тоже гибрид. https://dzen.ru/video/watch/61094f0f59eaef364db4ad26  Есть одно но во всех схемах класса А , это выходная мощность в районе 15-20 Вт, если устраивает , то звук точно не разочарует.

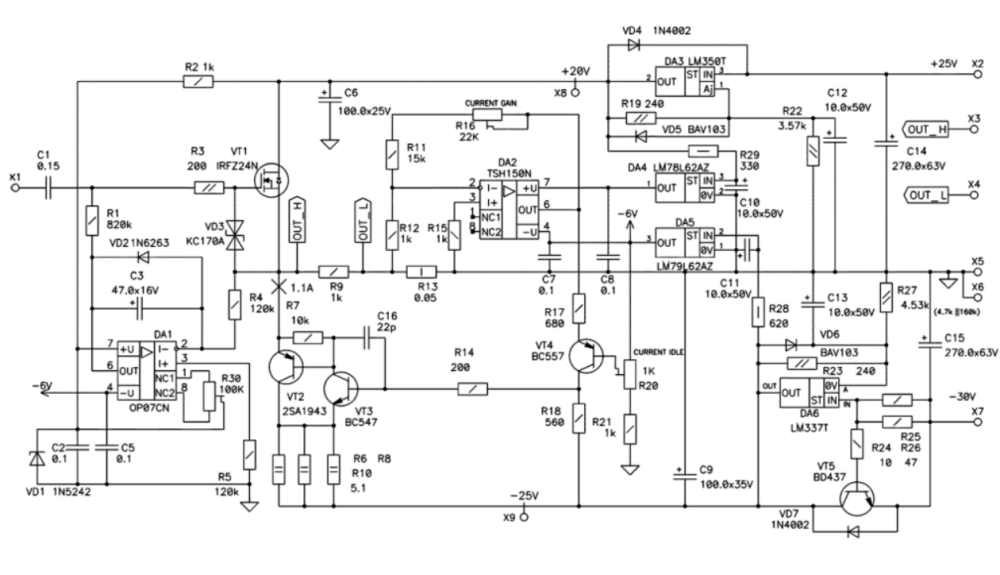

гибридный унч Евгения Карпова.png

sova Local

sova

Posted
Posted
1 час назад, Андрей63 сказал:

Есть одно но во всех схемах класса А , это выходная мощность в районе 15-20 Вт, если устраивает , то звук точно не разочарует.

 Помню в 90е ходили мифы что класс А гарантирует хорошее звучание :))

Ага можно что попало ставить и все равно выйдет шедевр ? :))

А класс  можно только с кремнием, германий имеет более натуральный и интересный звук, потому выбор что лучше,  класс А с транзисторами с резким окрасом или класс АБ,  но с преимущественным сравнительно с кремнием,  окрасом.

sova Local

sova

Posted
Posted
4 часа назад, Климентий сказал:

Был опыт прослушивания класса А на транзисторных фирменного усилителя Acupface... Очень понравился... Сравнивали с ламповым se на 6э5п+6с41с... Вслепую отличить невозможно было...

Полно ламповых которые и хуже играют,  чем среднестатистический ширпотреб транзисторный:) Потому слова что играет не хуже некоего непонятного лампового, вероятней всего  ультрабюджетного, ни о чем не говорит.

Сравнивать бы с известными и знаменитыми ламповыми -то другое дело. про Акуфейзы -отзывы от слушавших, были не особо хорошие в целом, хай энд звучание с хорошими звуками но слабой вовлеченностью.

Если так понравился,  то почему не купить такой ? Мне   среди готовых мало что нравится, среди транзисторных -пара штук,  а что нравится -покупаю. Есть готовое с  известным звуком, это сразу тут и сейчас есть,  а самому ваять,  это неизвестно как зазвучит даже примерно,  потому можно годами ваять без результата лучшего,  чем промышленный готовый, а куча времени и денег будет выкинута. Если все готовое категорически  не нравится,  то тут да,  деваться некуда. А если есть то,  что нравится, и оно есть  в  магазине, то все проще.

  • Like (+1) 1
Васянин Сергей Local

Васянин Сергей

Posted
Posted
12 часов назад, Stan Marsh сказал:

Ну, на попробовать вполне можно ограничиться Power -ом Follower-ом. Остальное в "А" будет таким же.

the Power Folllower (audiodesignguide.com)

Отлично звучит, еще лучше по схемке Игоря Семынина, только греть надо сильно, я при 32в питания ставил ток покоя 3 с лишним ампера. Ставил биполяры, SiC полевики, СВЧ мощные латералы и все прекрасно звучало.

Timbuktu Proficient

Timbuktu

Posted
Posted
2 часа назад, Stan Marsh сказал:

Ну, на попробовать вполне можно ограничиться Power -ом Follower-ом. Остальное в "А" будет таким же.

the Power Folllower (audiodesignguide.com)

Я собирал, сначала жёг транзисторы, потому что собирал по самой первой схеме без зенеров ограничительных и про подключении внешнего лампового усилителя напряжения вылетал полевик. Потом, когда усилитель напряжения сросся с усилителем тока, проблема исчезла. Звучал он в  помещении 20 квадратов с колонками на 12 или 15 дюймов просто великолепно, но тогда не было возможности купить корпус с огромными радиаторами и он был вечно на досочках и на радиаторах неконструктивных, посему так где-то и лежит в гараже в макетном состоянии. Подумываю когда-нибудь заиметь корпус подходящий и повторить :ab:

Андрей63 Local

Андрей63

Posted
Posted

Вообще это неблагодарное занятие сравнивать звук по отзывам форумов и других  источников, у каждого своё восприятие, опыт, возможности, в том числе и чисто финансовые. Если  технически подходить к этому, то класс А хоть на транзисторах , хоть на лампах, хоть гибрид всегда даёт лучший звук, чем в АВ , ч той же схемотехнике, если конечно не из хлама сделан.   Тут форум технический и важен сам творческий процесс ( хобби ) своять что то своими руками , да если ещё и запоёт , так вообще удовольствие выше крыши. Если брать Нельсона Пасс, то его схемотехника ( лично у меня ) вызывает много вопросов, за очень редким исключением, как то приводил схему с МКТ но уже не помню в какой теме.

  • Like (+1) 1
