6 часов назад, BAA сказал:

Красота.

Так давно про них глаголю. Лампочки средние между ГУ-50 и ГУ-81. По мощности самые, что ни есть подходящие для домашнего усиления. Где-то на горизонте мелькало, что RS337 содрать у наших тоже мысли были, но дальше "призраков" не пошло, а пошла своя версия 813_х.

  • 8 months later...
Кружка Local

Кружка

Posted
  • Author
Posted

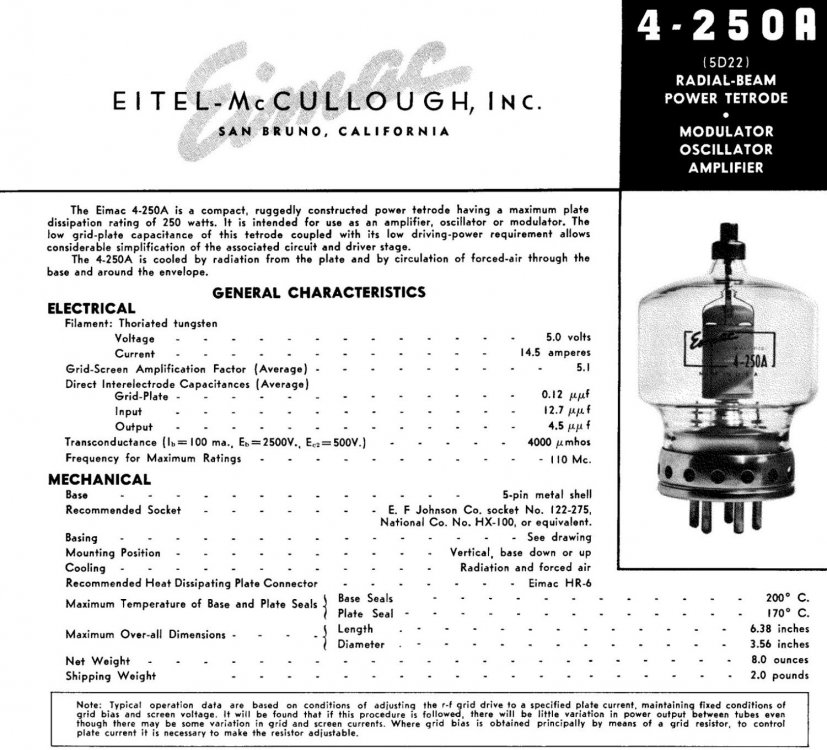

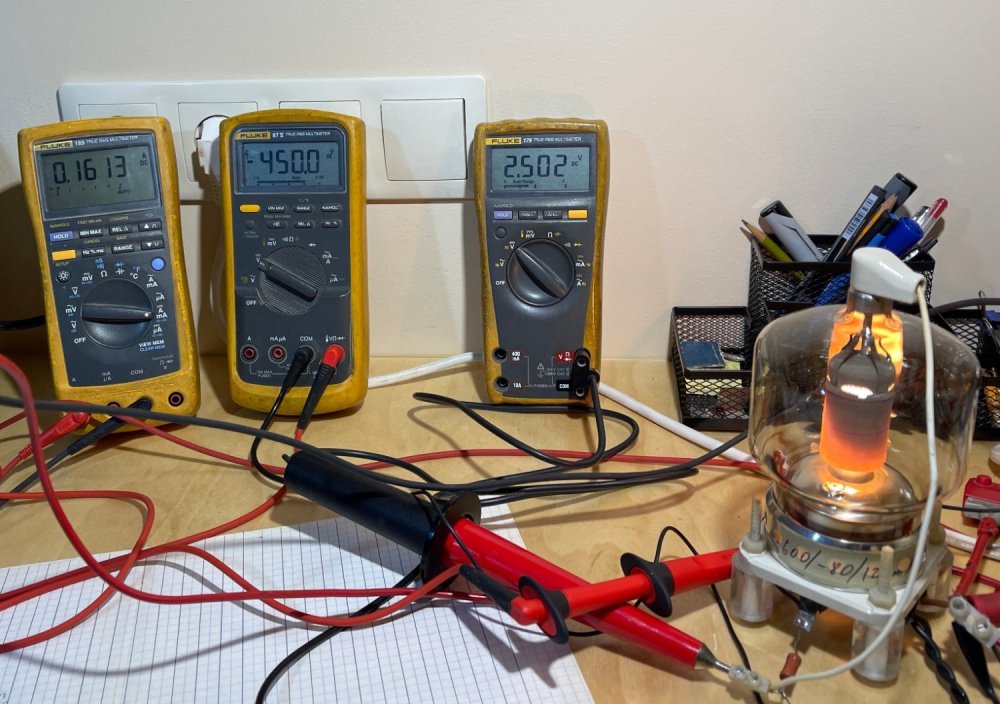

Давно было интересно, что из себя представляют 4-250А в триоде. Вторая сетка через 570 ом. Думал красивее получится :smile-54:


BAA Master

BAA

Posted
Posted

Однако 1,25к и 5 мА/В - негусто. Она не генераторная? В прямом смысле? 10 ватт на первой сетке!

Кружка Local

Кружка

Posted
  • Author
Posted

Крутизна и обещана 4 мА/в. Вот только эти места ещё поискать надо :smile-54: Вообще давно обратил внимание, что заокеанские datasheets весьма оптимистичны по данному вопросу. Европейские как правило честнее.


BAA Master

BAA

Posted
Posted

Трудно представить драйвер. Хотел было влезть на DIY с ВВ лампами для ESL, но удержался. По моему здесь упоминал, прикольная, лучевой триод с 55 мА на вольт. Закаскодить?

Кружка Local

Кружка

Posted
  • Author
Posted

У них заявленное тоже не известно в какой точке искать. Народ обмерял - внутреннее раза в 3 больше получалось. Лампочки слабенькие, а остаточное большое. Им место разве что в драйвер чему-нибудь высоковольтному. Японский DIY_ер как раз таки 4-400а раскачивал.

Васянин Сергей Local

Васянин Сергей

Posted
Posted

Вообще очень интересное наблюдение, у многих ламп с круглыми электродами характерная веерная ВАХ. Это относится к гм5б, гу72, гми11, 4-65а, гу46. В свое время очень расчитывал на 4-65а.

Кружка Local

Кружка

Posted
  • Author
Posted
5 часов назад, Васянин Сергей сказал:

гм5б, гу72, гми11

Ну этим ещё простительно, они косвенные.

Обмерял в своё время SRS326 - ничего подобного. ГМИ-30 опять же.

5 часов назад, Васянин Сергей сказал:

рассчитывал на 4-65а

Вся серия - :aa: красивые, доступные, панельки нормальные.


  • Like (+1) 2
  • Smile 1
Кружка Local

Кружка

Posted
  • Author
Posted
8 часов назад, Васянин Сергей сказал:

полно других классных ламп

Не сказал бы, чтобы очень. Либо экзотика, либо уже раскрученные и цена. Ну и по накалу, для домашнего применения у меня красная черта на 100Вт, а лучше и того меньше.

  • Like (+1) 1
  • 3 weeks later...
Кружка Local

Кружка

Posted
  • Author
Posted
В 29.11.2024 в 02:50, Васянин Сергей сказал:

у многих ламп с круглыми электродами характерная веерная ВАХ

Всё же встречается и по другому.

G2 непосредственно на аноде.


Ещё пару точек повыше.

-380в/3500в/65мА

-400в/3500в/135мА

  • Like (+1) 1
