Блокировочные кондеры  наверняка к фильтрующим припаяны , а надо бы их прямо к схеме поближе перенести. Или все не так ? ВЧ токи на отрезка шин могут выделяться.

Posted
19 часов назад, Сергей А сказал:

А есть фото самого макета ?

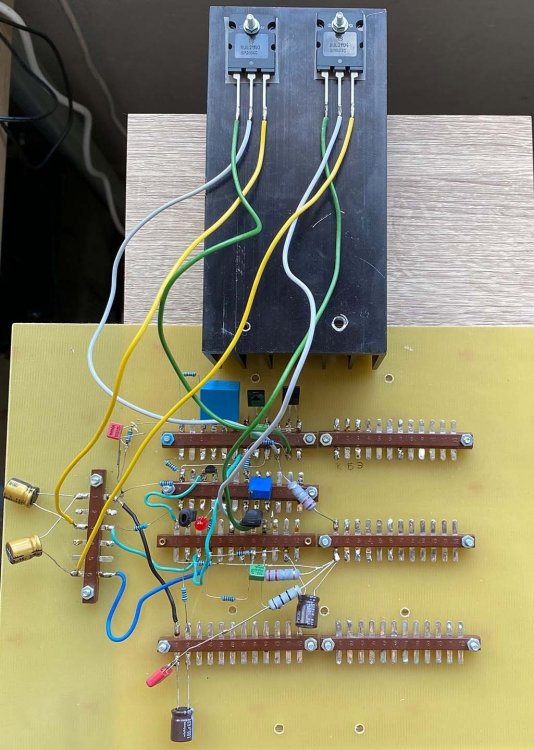

Макет выглядит вот так:

Спойлер




Еще вопрос такой возник: у автора, судя по фото, транзистор Q9 прижат к транзистору Q6, насколько это эффективно? и не лучше ли транзистор термостабилизации Q9 заменить на тот же BD139 и повесить его на радиатор с выходными транзисторами?

Posted

Там слева снизу от радиатора это вроде входная емкость ? Синяя.
Так это незаметно под всеми проводками мощных транзисторов ?
Блокировочных емкостей не вижу совсем. ?
Если например просто переложить радиатор направо (налево) от монтажа , при измерении , что покажет?
Обычно да Q9 на радиатор. Точнее.

Posted

По моему, если правый транхистор перенести на дырку в радиаторе внизу слева, а затем развренуть радиатор на 90гр против ч.с., то длину проводов к ним можно будет уменьшить втрое.  Ну вдвое, так точно!

Posted

Как будет время, попробую укоротить провода, подвигать радиатор и посмотрю на результат.

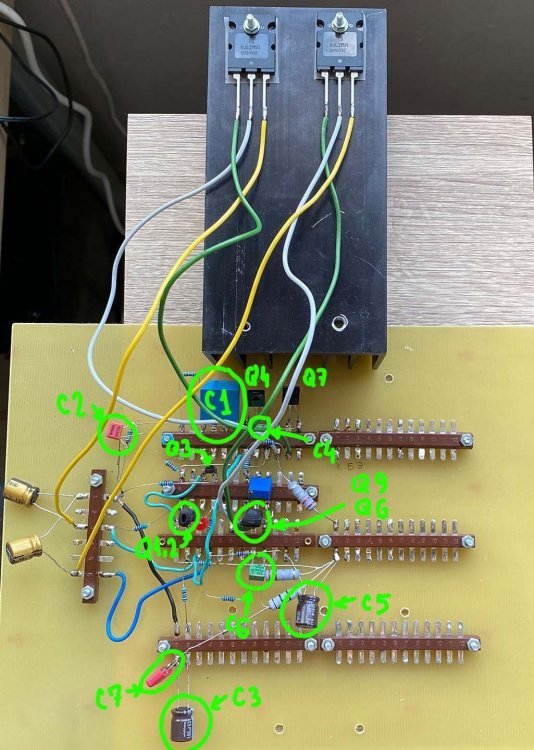

Пока подписал все конденсаторы и транзисторы:

Спойлер

IMG_1837_1.jpg.bc0ad15d02cc7c03ed52112e9f9f6023.thumb.jpg.617ca79cc659518ec979b2a9832d3d65.jpg



Posted

Попереносить радиатор нужно чтобы понять , это наводка через монтаж или другое. ЭМ или только Электрическая.
и правая ламелька С1 слишком близко к Q4 , С1 бы отнести левее ближе к краю , чтоли.

  • Like (+1) 1
Posted
1 час назад, Сергей А сказал:

Попереносить радиатор нужно чтобы понять , это наводка через монтаж или другое.

Ну мне нехорошо, когда я на такое смотрю.

Posted

И мне тоже, как и Alex

Когда учился на радиофаке УПИ, наш классный "папа" Шукстов Владимир Николаевич, и он читал Электронные приборы, лабы вел, и научил многому. Как, например осциллографом смотреть с минимальной емкостью Свх, это двумя проводами, и разнесенными, а не щупами без делителя, потому что исключаем емкость кабеля ~300-500пф. И осцилл был у нас СИ-1 тогда. Простой возбуд  из-за некорректного монтажа, все.

Posted (edited)
В 09.07.2022 в 07:23, юрий робертович сказал:

осциллографом смотреть с минимальной емкостью Свх, это двумя проводами, и разнесенными, а не щупами без делителя, потому что исключаем емкость кабеля ~300-500пф.

Сейчас это не прокатывает. В деревне еще возможно прокатит....

Edited by Ollleg
корректировка
Posted
9 минут назад, юрий робертович сказал:

С осцилл. я с 1975 года дружу.

Ооо, у меня в 75 было чудо осциллографостроения - ЭО-6М !



Posted
22 минуты назад, Alex Torres сказал:

Ооо, у меня в 75 было чудо осциллографостроения - ЭО-6М !



У меня был С1-4, с открытым входом, греть нужно было час, пока устаканится.

Потом там что то пробилось в БП, в трансформаторе...

24 кг - отнес на помойку, вместе с кучей запасных ламп и трубою.

Posted
28 минут назад, Alex Torres сказал:

Ооо, у меня в 75 было чудо осциллографостроения - ЭО-6М !



Ну, СИ-1 и ЭО-6 - насколько я помню, братья-близнецы,  и они весьма компактные и надёжные. Да и по параметрам для домашнего лампостроя более чем достаточно. Правда, калибраторы непривычные!

Что важно - в ламповый усилитель лезть ламповым осциллографом безопасно для осциллографа... В отличие от п/п.Ечли только у него не лампа на входе.

Posted
2 часа назад, Xрюн222 сказал:

Ну, СИ-1 и ЭО-6 - насколько я помню, братья-близнецы,

CИ1 не помню, помню С1-1, он у меня после ЭО был, и потом С1-55.

  • 2 weeks later...
Posted
В 09.07.2022 в 15:09, Xрюн222 сказал:

Ну, СИ-1 и ЭО-6 - насколько я помню, братья-близнецы,

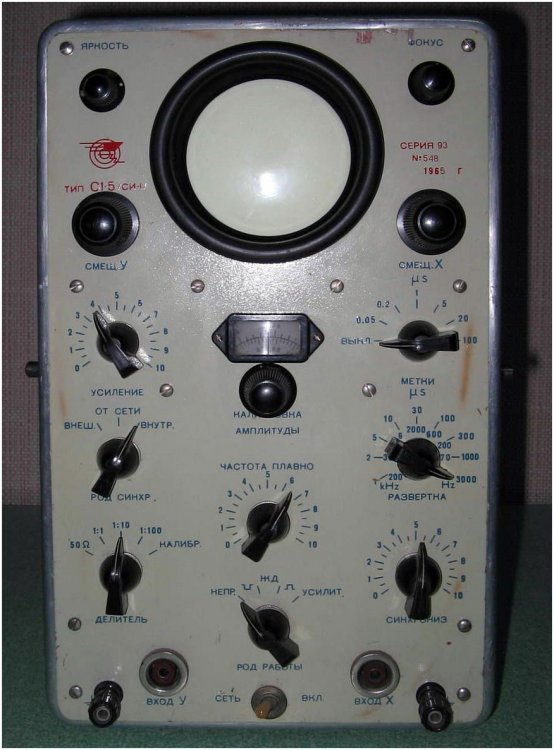

СИ-1 (С1-5) это импульсный синхроскоп.

Posted

Как и ЭО-6 :).... Точнее, СИ-1 - это несколько модернизированный ЭО-6, в тех же массогабаритах.

Название занятное - "синхроскоп":).
