Двухтактный усилитель AV-PP43

Guest Zampotech

By Guest Zampotech
in Valve

 Share

Recommended Posts

Guest Zampotech

Guest Zampotech

Posted
Posted

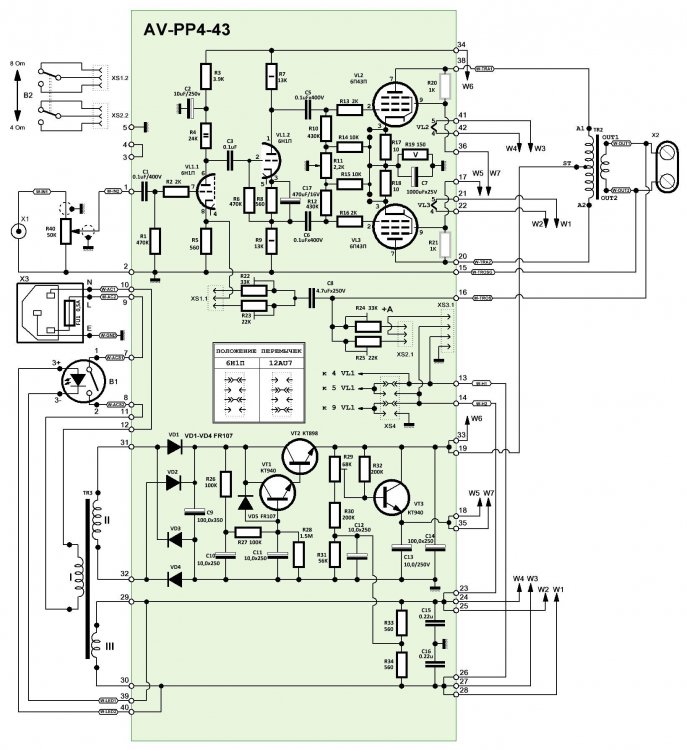

Публикую полную схему усилителя AV-PP43

Это двухтактник на выходных лампах 6П43П, входная лампа может быть как 6Н1П, так и 12AU7

Схема классическая, повторяемость 100% (из 68 изготовленных усилителей сразу заработали все 68 шт.)

Особенность - питание экранных сеток выходных ламп от своего эмитерного повторителя и ступенчатое изменение величины ООС в зависимости от сопротивления нагрузки

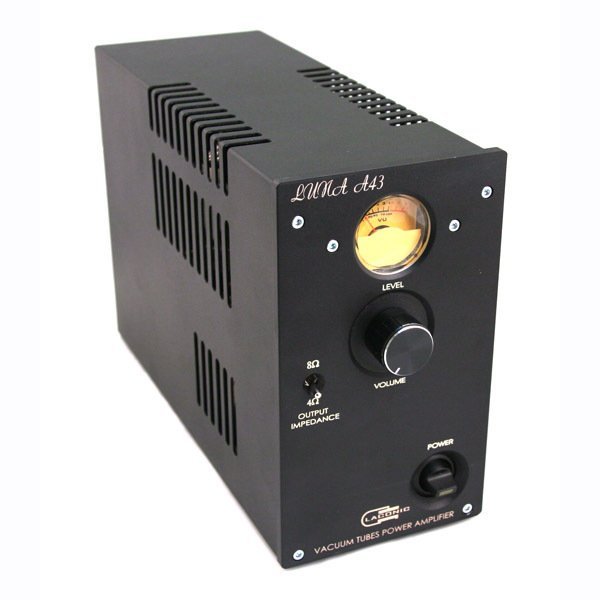

Внешний вид в корпусе моноблока:

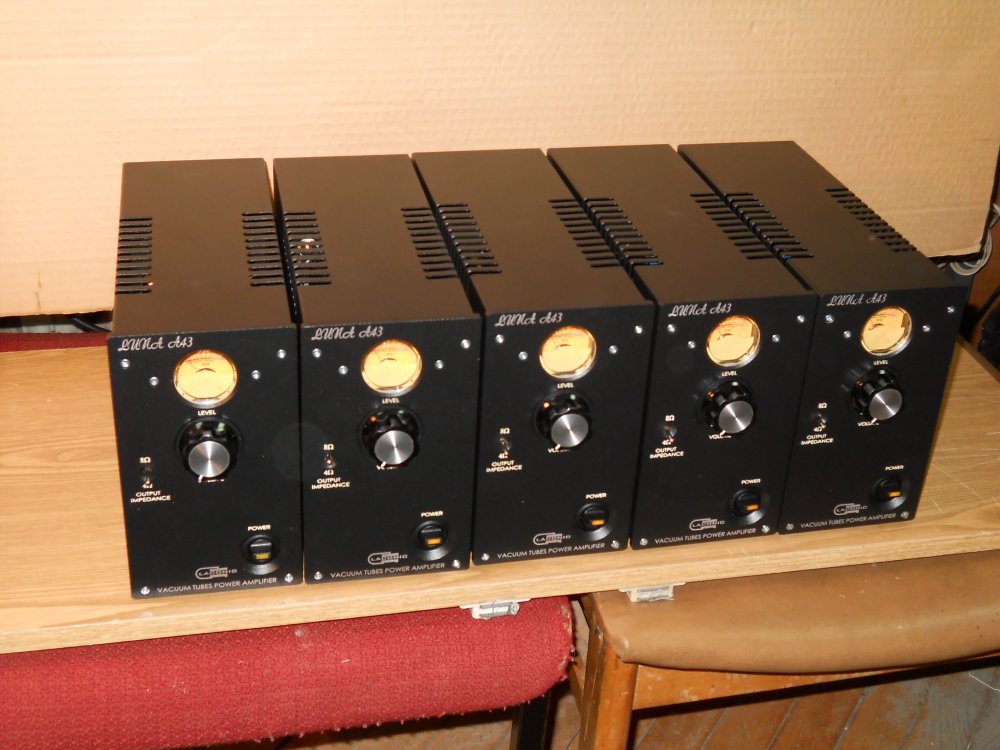

Комплект усилителе для дом.театра

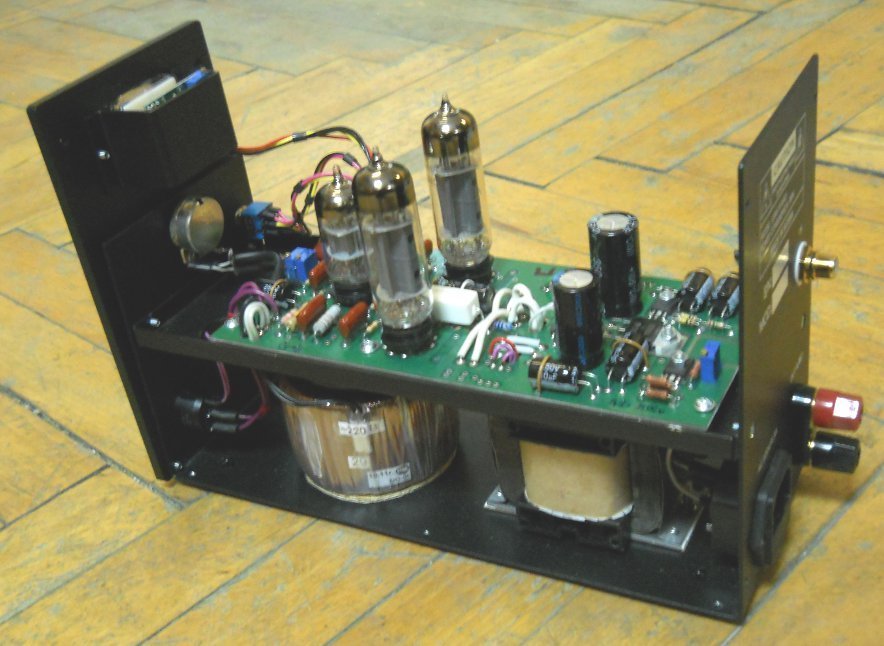

Внутренее устройство:






Guest Zampotech

Guest Zampotech

Posted
Posted
47 минут назад, Xрюн222 сказал:

Уточните, R20 и 21 - по 1 ком?

Была заложена опция перевода в триодный режим, но ни разу не потребовалась, поэтому номинал 1K больше абстрактный, чем реальный. Все остальные номиналы рабочие, за исключением номинала антизвоннных резисторов, в большей части партии эти резисторы были заменены с 2K  на 150 ом. Но оба номинала рабочие

Alex Torres Contributor

Alex Torres

Posted
Posted

Оно конечно все равно, но почему R33 R34 такие маленькие? Я в такие места килоомы ставлю.

P.S. А если попробовать их вообще убрать, оставив обязательно С15 и С16? Они тоже смещение дают, так сделано в Заратустре.

Guest Zampotech

Guest Zampotech

Posted
Posted
6 часов назад, smokemaster сказал:

А величины анодного напряжения и Raa, можно узнать?

В варианте этого усилителя на 6П43П анодное было 220-250 вольт

Guest Zampotech

Guest Zampotech

Posted
Posted
10 часов назад, S.Laptev сказал:

Очень странно, на лицевой написано усилитель мощности....?

Действительно странно...  И как так могло получится, что на усилителе мощности написано "Усилитель мощности". а не так как  везде принято - "пылесос"?

Guest Zampotech

Guest Zampotech

Posted
Posted
19 минут назад, S.Laptev сказал:

На усилителе мощности не бывает никогда регулятора громкости "Волюм", а написано всегда Левел или Гейн, т.е. уровень!

Усилитель мощности всегда подразумевает наличие Предварительного усилителя с коммутацией и различными регулировками, в том числе и Волюм, т.е. Громкости.

Скажите, какими нормативными документами это определено? Ваше личное мнение нормативным документом не является и к обязательном исполнению не подлежит.

Цитата

Так какая чувствительность у Вашего Усилителя мощности?

1,5В при 9,5 ватт выходной мощности

Guest Zampotech

Guest Zampotech

Posted
Posted
1 минуту назад, S.Laptev сказал:

А зачем на входе разделительный конденсатор, смысл, так не делает никто.

Зачем столько регулировок не нужных совсем, проблема для регулировщика ненужная.

Написано на лицевой Аотпут импеданс, а это же не так, у вас переключается уровень Обратной связи "NF"- негатив фидбэк, и зачем на передней панели он? Раз настроили и забыли.

А как управлять сразу комплектом ДК в реальности?

С цветом изделия хоть угадал? Или тоже есть претензии?

Xрюн222 Mentor

Xрюн222

Posted
Posted

Возможно, имело бы смысл бы сделать переключение 4-8 ом вторичкой выходника, что НЕ исключает несколько уставок для ООС. Можно ещё ПОСт добавить, как в некоторых легендарных сделано. Крутилка "демпфирование"...

  • Like (+1) 1
RedStar Proficient

RedStar

Posted
Posted
В 27.06.2022 в 10:25, Сергей Ал. сказал:

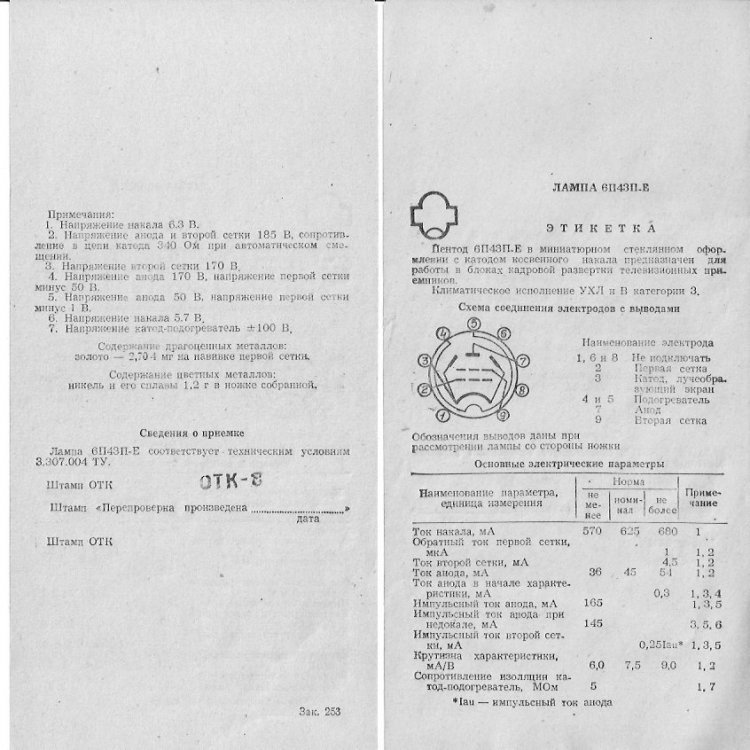

Это пентод или (как писал Д.Андронников) лучевой тетрод?



В 27.06.2022 в 11:06, alealird сказал:

Такая интересна?



На картинке, почему-то, показан лучевой тетрод. В описании,  верно - пентод.

Guest Zampotech

Guest Zampotech

Posted
Posted
13 минут назад, Xрюн222 сказал:

Возможно, имело бы смысл бы сделать переключение 4-8 ом вторичкой выходника, что НЕ исключает несколько уставок для ООС. Можно ещё ПОСт добавить, как в некоторых легендарных сделано. Крутилка "демпфирование"...

Безусловно, так было бы правильней. Но ограничения, определяемые конструкцией выходного трансформатора и корпуса не дали сделать этот очевидный шаг.

Guest Zampotech

Guest Zampotech

Posted
Posted
22 минуты назад, S.Laptev сказал:

Цвет хороший, а вот расположение несуразное органов на передней панели; регулятор уровня высоко, будут люди пальцами попадать в индикатор, пятна оставлять, нехорошо. Органы управления на одинаковом расстоянии должны располагаться, причём зрительно, а не по геометрическим центрам.

Дизайнерская находка. Люди могут попасть вместо ручки в индикатор если будут тыкать совсем не пальцем, с похмелья, с сильнейши треморром кончесностей, или с близорукостью - 20

Цитата

Зачем так много деталей, половина лишняя, нет?

Нет.

Цитата

Так у вас Регулятор Лог или Линейный?

Лог



Вы еще не посчитали количество и площадь вентиляционныйх отверстий, не обсудили диаметры винтов и колор печатной платы. Работы вам на целый день!

Xрюн222 Mentor

Xрюн222

Posted
Posted
35 минут назад, RedStar сказал:





На картинке, почему-то, показан лучевой тетрод. В описании,  верно - пентод.

Но по виду типичный лучевой тетрод.

Alex Torres Contributor

Alex Torres

Posted
Posted
1 час назад, Zampotech сказал:

Лог

По регулятору - я бы и в самом деле его ниже поставил.

Далее - если моноблоки стоят не рядом, то ползоваться регуляторами как громкостью не очен удобно. Хотя я и всречал усилители, в кторых были раздельные РГ,  но во 1-х это были как бы "два моноблока в одном корпусе", а во 2-х - польщоваться вс еравно было не удобно. Еели это регуляторы  чуствителности (усилиния) для одноразовой настойки, а оперативные делается в преде (ну зоть для чгео-то пред пригодится :)), то или под шлиц, или я бы скорее поставид не потенциометры а переключатели  (тут 8-16 положений вполне хватит, если не меньше)- будет меньше шансов после однократной настройки потом случайно сдинуть/зацепить.

По схеме - я бы в ЭД и транзистор для вторых сеток ставил бы мосфеты а не биполяры - они высоковолтные и более доступны, и надежнее, и меньше проблем с цепи в базах, ввиду отстутсвия тока. затвора, кроме емкостного.
Ставить ли разделительный конденсатор на входе - дело хозяйское. Если себе, и есть гарантия отстутсвия постоянки у источника, можно и не ставить. Но если усилки на продажу, и фиг его знает что в них включат - лучше поставить, от греха подальше.
И совешенно правильно, что он стоит после РГ - так меньше емкость требуется. Тем более, что сам регулятор в 50к - это конечно не 470к-1М как во всяком винтажном хламе, но тоже немного многовато. Я стараюсь больше 20-25к не ставить (а лучше 5-10к). А Юра Макаров - тот вообще о 50 Ом все время рассуждал :)





Ollleg Mentor

Ollleg

Posted
Posted

Выходной тр. очень напоминает поделки аудиоинструмента,

надеюсь, Вы никак с ними не связаны?

Xрюн222 Mentor

Xрюн222

Posted
Posted
1 час назад, S.Laptev сказал:

Пишите, что схема классическая, а тут такое наворочено! Кенотрон, дроссель и пара маленьких кондёров фильтра, или с проволочником, с резистором, ибо двухтакт. Это классика.

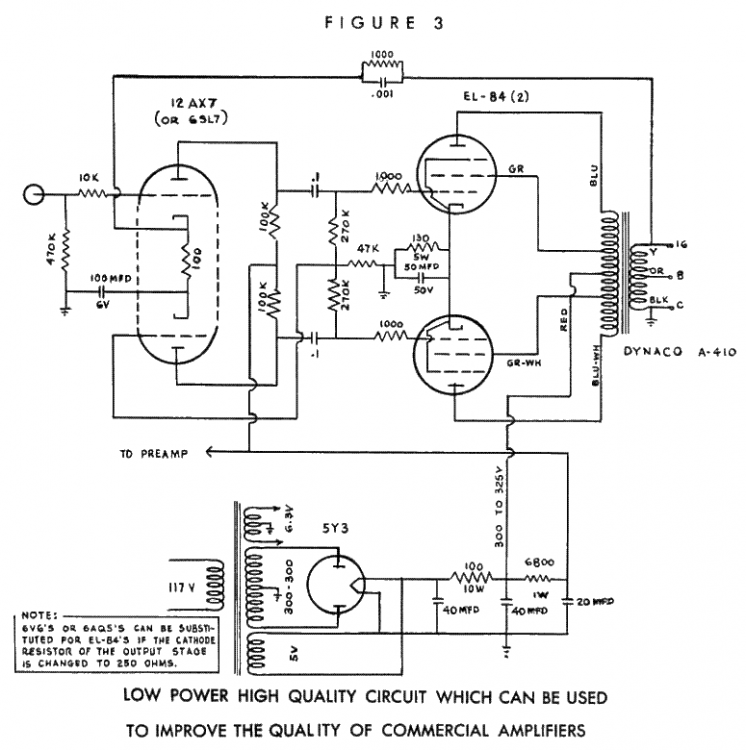

Ну что ж прям совсем Динако-Юниор делать?...


  • Like (+1) 1
Guest Zampotech

Guest Zampotech

Posted
Posted
43 минуты назад, Ollleg сказал:

Выходной тр. очень напоминает поделки аудиоинструмента,

надеюсь, Вы никак с ними не связаны?

Да, угадали, эти трансформаторы АИ, сделаны по нашему ТЗ. Проходили входной контроль, несоотвествующие ТЗ возвращались, может поэтому все с ними было хорошо.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
6 минут назад, S.Laptev сказал:

Развязки по анодному питанию между каскадами и нет! Что Войшвилло скажет по такому поводу?

Он скажет примерно следующее: "Читайте учебник и узнаете, для каких целей и когда нужна "развязка по анодному питанию". Если, конечно, он поймёт вопрос.:smile-03:

Guest Zampotech

Guest Zampotech

Posted
Posted
11 минут назад, S.Laptev сказал:

А почему и нет? Или Роджерс Юниор, просто, грамотно, будет петь! Можно лампочками поиграться и хозяина нового приучить, и предложить ему и с пользой для...  себя, у Квортрупа склад ломится от ламп 30-х годов. Балансный вход пристроить и...  денег взять, опять же.

А тут нагорожен огород, три каскада, а Развязки по анодному питанию между каскадами и нет! Что Войшвилло скажет по такому поводу?

Позволю себе прицитировать классика, как никогда к месту:

Право, такое затруднение — выбор! Если бы еще один, два человека, а то четыре. Как хочешь, так и выбирай. Никанор Иванович недурен, хотя, конечно, худощав; Иван Кузьмич тоже недурен. Да если сказать правду, Иван Павлович тоже хоть и толст, а ведь очень видный мужчина. Прошу покорно, как тут быть? Балтазар Балтазарович опять мужчина с достоинствами. Уж как трудно решиться, так просто рассказать нельзя, как трудно! Если бы губы Никанора Ивановича да приставить к носу Ивана Кузьмича, да взять сколько-нибудь развязности, какая у Балтазара Балтазарыча, да, пожалуй, прибавить к этому еще дородности Ивана Павловича — я бы тогда тотчас же решилась. А теперь поди подумай! просто голова даже стала болеть. Я думаю, лучше всего кинуть жребий. Положиться во всем на волю Божию: кто выкинется, тот и муж. Напишу их всех на бумажках, сверну в трубочки, да и пусть будет что будет.

Ollleg Mentor

Ollleg

Posted
Posted
45 минут назад, Zampotech сказал:

Да, угадали, эти трансформаторы АИ, сделаны по нашему ТЗ. Проходили входной контроль, несоотвествующие ТЗ возвращались, может поэтому все с ними было хорошо.

я в личку отпишу.
