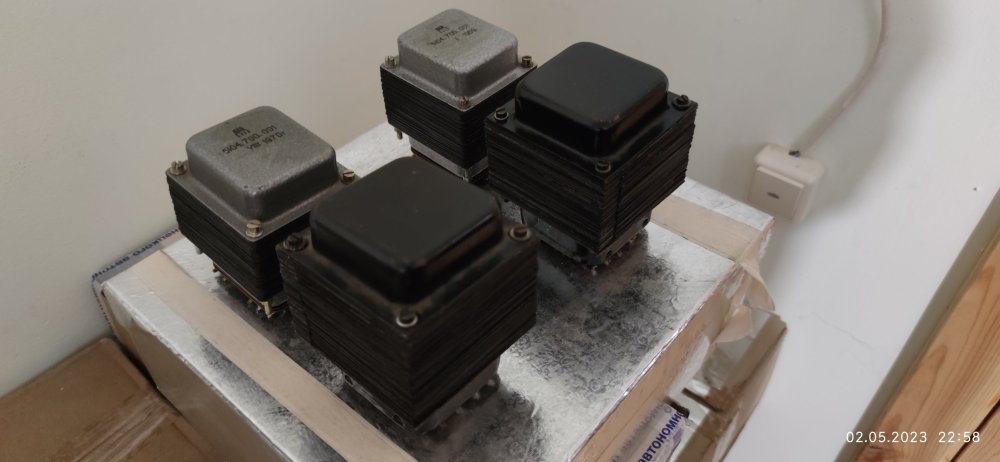

Намотаю силовики, развязывающие/изолирующие, дроссели, межкаскадники, выходники, входные, МС-трансформаторы.

Михаил К.

By Михаил К.
in Услуги

 Share

Recommended Posts

Михаил К. Proficient

Михаил К.

Posted
  • Author
Posted
2 часа назад, johnson1496 сказал:

Михаил, а какие частотные свойства  у пермендюра? Интересен как маленькая по размерам индуктивность до 1 Гн в звуковом диапазоне с подмагничиванием до десятка мА?

Я завтра посмотрю, но по памяти они нормально работают вверх.

А вам нужно для дросселя или для трансформатора ?

Михаил К. Proficient

Михаил К.

Posted
  • Author
Posted
4 часа назад, johnson1496 сказал:

Для дросселя, вернее мерной индуктивности на малом сигнале - до десятка милливольт.

Тогда надо делать на аморфе с зазором. Там проницаемость будет линейная по отношению к напряженности поля и на разных частотах.

А у пермендюров она, как кстати и у железа, сначала растет, потом падает.

Т.е. такой дроссель будет иметь разную индуктивность на разных токах.

Вы напишите какую индуктивность нужно на каких токах и я предложу варианты.

Магнитопроводы под это дело имеются.

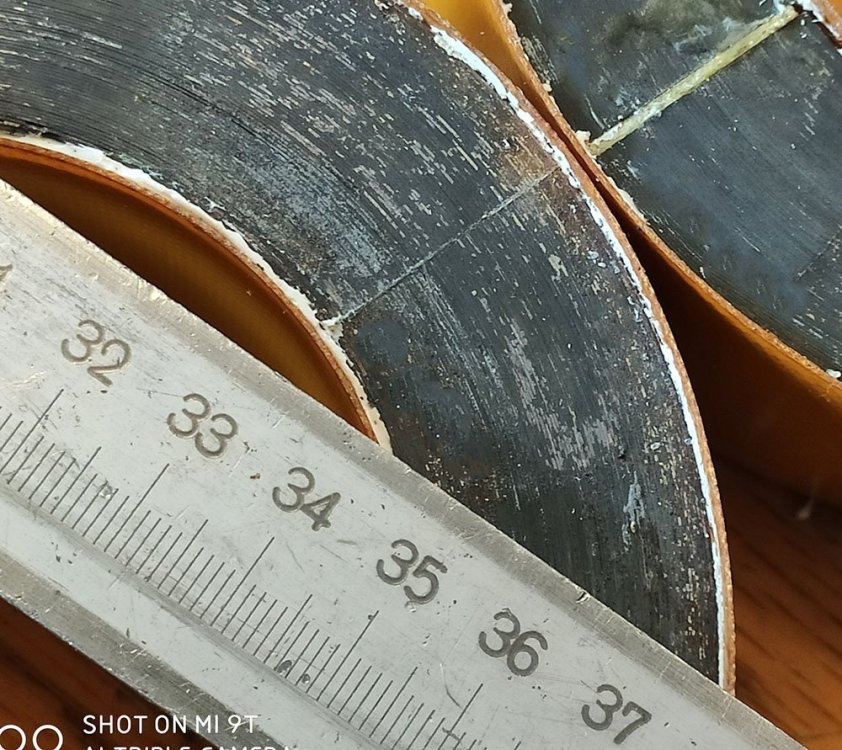

магнитопроводы под дросселя.jpg

johnson1496 Master

johnson1496

Posted
Posted

Аморфа (тороид) с зазором я не встречал. Сейчас использую аморфы от Мстатора типа MSTAN - у них очень хорошие частотные показатели в звуковом диапазоне и инд. насыщения 1,1 Тл. Под проект нужно примерно 0,2 Генри при токе 2-5 мА минимальных размеров, а такие закончились (хотя вру - с током подмагничивания не использовал), вот ищу альтернативу.



Вру, посмотрел сейчас каталог Мстатора у них аморфы с зазором есть. Похоже подойдем кольцо диаметром 20 мм, но это MSC, с этим сплавом дела не имел.

Сергей Б Local

Сергей Б

Posted
Posted
В 26.04.2023 в 19:17, ДимДимыч сказал:

 Пермендюр никто не использовал.

Редкая очень штука.

Единственно что то о нём упоминал Комиссаров.

И на этом вся практика.

На пермендюре когда то мотали излучатели для подводных сонаров, там чудовищное изменение геометрии под воздействием магнитного поля, и очень большой выброс ЭДС, когда он возвращается в исходное состояние. Применялся на подводных лодках, импульс мог оглушить кита или убить дельфина. Керамика не выдерживала таких мощностей, по этому использовали его. Сейчас не знаю, может что то новое придумали.

johnson1496 Master

johnson1496

Posted
Posted

С ценами знаком, не пугают. Индуктивность нужна 422 мНг с возможностью отмотки, если уверены, что сплав потянет подмагничивание в 5 мА, то на пробу возьму пару дросселей. О цене договоримся в личке, чтобы не пугать портальцев.

johnson1496 Master

johnson1496

Posted
Posted
Только что, johnson1496 сказал:

С ценами знаком, не пугают. Индуктивность нужна 422 мНг с возможностью отмотки, если уверены, что сплав потянет подмагничивание в 5 мА, то на пробу возьму пару дросселей. О цене договоримся в личке, чтобы не пугать портальцев.

Миллигенри.

BAA Master

BAA

Posted
Posted
2 minutes ago, johnson1496 said:

чтобы не пугать портальцев

Там конечно гольный кобальт, но посмотрите на цены магнетека, просто на нано/аморф.

Михаил К. Proficient

Михаил К.

Posted
  • Author
Posted
8 минут назад, johnson1496 сказал:

Миллигенри.

420 миллиГенри это тут будет 470-520 витков с 3-4 отводами для подстройки, на 5 мА индукция составит 0,1 Тл.

Материал работает до 0,9 Тл.

Если ок, то продолжим в личке.

  • 2 weeks later...
KonoV Veteran

KonoV

Posted
Posted

Здравствовать!

Приехали..... целые...... и выводы целые...... чуть габаритнее чем я себе расчёркал...... Пока могу написать только это..... Подробности позже.....

Спасибо!

Доброго!

  • 4 weeks later...
Торопкин Explorer

Торопкин

Posted
Posted
В 03.05.2023 в 08:12, Михаил К. сказал:

Вот прямо сейчас могу намотать на торах из М3 размером 135х85х40 мм (это примерно 3 кг веса) с воздушным зазором 0.1 мм, выходники

или 31 Гн, 0.8 Тл на 85 мА и активным 30 Ом и т.д. кому что требуется под конкретный проект.

И какова цена пары?

Михаил К. Proficient

Михаил К.

Posted
  • Author
Posted
В 13.06.2023 в 20:39, KonoV сказал:

Здравствовать!

Приехали..... целые...... и выводы целые...... чуть габаритнее чем я себе расчёркал...... Пока могу написать только это..... Подробности позже.....

Спасибо!

Доброго!

Приветствую. Если не подойдут, можно выслать обратно, я верну деньги без проблем.

Ну или еще чего нибудь намотаю...

Михаил К. Proficient

Михаил К.

Posted
  • Author
Posted
В 12.07.2023 в 12:18, Торопкин сказал:

И какова цена пары?

Пока 10+10=20.

Если не подойдет по каким то причинам, отправите обратно, я верну деньги без вопросов.

пс там опечатался, зазор будет 2х0,15 мм и 3250 витков первички.

Но можно магнитопровод 135х85х40 мм вывести зазором под любую требуемую проницаемость от 400 до аж 1200.

С реальным измерением полученной мю.

И соответственно комбинацией числа витков и мю выбрать типа идеальный вариант под конкретный ток и нужную индуктивность.

BAA Master

BAA

Posted
Posted

Сердечники прибыли, упаковка заводская.
Попытки связяться удалять/оставлять на усмотрение администрации.

Михаил К. Proficient

Михаил К.

Posted
  • Author
Posted

Вчера счет пришел на магнитопроводы от одного отечественного производителя.

Там 30 шт разных аморфов на основе железа, так цены за пару недель увеличились на 4-5,5 %...

А обещали что все будет стабильно до нг...

Простое железо - пока без изменений.

Такие дела...

  • 1 month later...
  • 6 months later...
  • 1 month later...
Mitrych Newbie

Mitrych

Posted
Posted

Здраствуйте, извините если не актуальная тема, но на всякий, написал в личку.

  • 1 month later...
Normann Local

Normann

Posted
Posted

Добрый день, Михаил.

Подыскиваю себе накальник 5В 8А и пару анодных дросселей 5-10Гн от 200...250мА. Подобное есть что-то у Вас?
