Намотаю силовики, развязывающие/изолирующие, дроссели, межкаскадники, выходники, входные, МС-трансформаторы.

Михаил К.

By Михаил К.
in Услуги

 Share

Recommended Posts

Михаил К. Proficient

Михаил К.

Posted
Posted

Намотаю силовики, развязывающие/изолирующие, дроссели, межкаскадники, выходники, входные РГ, МС-трансформаторы.

Там где нет подмагничивания - на обычных торах, там, где имеет место подмагничивание - на разрезных торах с воздушными зазорами.

Промышленные станки ЧПУ (работающие с диаметрами сердечников от 15 до 700 мм ) и разнообразные магнитопроводы из разного железа, а также разнообразных аморфов и нанокристаллических сплавов и обмоточные провода, имеются.

Причем все станки типа шестерня-шпуля (а не с бегунком) мотают медленно, но дают качество намотки максимально возможное.

Срок выполнения заказа, если он не слишком экзотический и под него не надо мастерить какие то приспособы, один-два дня.







  • Like (+1) 3
  • Replies 50
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Михаил К.
Михаил К.

Намотаю силовики, развязывающие/изолирующие, дроссели, межкаскадники, выходники, входные РГ, МС-трансформаторы.  Там где нет подмагничивания - на обычных торах, там, где имеет место подмагничиван

BAA
BAA

230=>12-12=>230 два маленьких транса, кетайских. Из сетевых "адаптеров".

Михаил К.
Михаил К.

Вот прямо сейчас могу намотать на торах из М3 размером 135х85х40 мм (это примерно 3 кг веса) с воздушным зазором 0.1 мм, выходники индуктивность 23 Гн, на токе 100 мА индукция 0.8 Тл, активное 25

Posted Images

ДимДимыч Mentor

ДимДимыч

Posted
Posted

Сразу вопрос:

Предыстория такая.   Жду с Авито некий маломощный тестер для подсветки.

Пока правда непонятно имеет ли он гальваническую развязку от сети...фиг его знает.

Михаил,  РТ на ватт 5....8  изготовить реально? Есть у тебя такая мелюзга?

Судя по входным трансикам  должно быть.

Нужно будет 230В: 100....230В.

Хочу его просто в какой адаптер-вилку запихнуть.

  Как приедет посылочка, так сразу закажу тебе РТ малюсенький.

BAA Master

BAA

Posted
Posted
2 minutes ago, ДимДимыч said:

имеет ли он гальваническую развязку от сети...фиг его знает.

230=>12-12=>230 два маленьких транса, кетайских. Из сетевых "адаптеров".

  • Like (+1) 1
  • Thanks (+1) 1
ДимДимыч Mentor

ДимДимыч

Posted
Posted
4 минуты назад, BAA сказал:

230=>12-12=>230 два маленьких транса, кетайских. Из сетевых "адаптеров".

Хорошая идея! Я как то даже и не подумал.:smile-06:

Рассмотрю и этот вариант.

Дома точно таких нет.   Посмотрю в магазинах или у друга в компсервисе.

Михаил К. Proficient

Михаил К.

Posted
  • Author
Posted
2 часа назад, ДимДимыч сказал:

Михаил,  РТ на ватт 5....8  изготовить реально? Есть у тебя такая мелюзга?

Судя по входным трансикам  должно быть.

Нужно будет 230В: 100....230В.



Есть конечно всякая мелюзга.

А какие габаритные размеры по максимуму ?

Сечение 1 квадрат=надо 7- 10 тыс витков.

Типа как в фонокоре ЕАР-88, там трансик с перепелиное яйцо, активное прилично за 200 Ом.

BAA Master

BAA

Posted
Posted
17 minutes ago, Михаил К. said:

Надо вот каким проводом мотать то ...Затарился сегодня маленько под один проект.

Транспонированый? Или просто для гибкости?

Михаил К. Proficient

Михаил К.

Posted
  • Author
Posted
38 минут назад, BAA сказал:

Транспонированый? Или просто для гибкости?

Моножилы неизолированные, просто для гибкости.



KonoV Veteran

KonoV

Posted
Posted

Здравствовать вам!

Было бы не плохо если бы вы указали в каком районе, географически, мотают такие чудесные трансформаторы!

Михаил К. Proficient

Михаил К.

Posted
  • Author
Posted

У меня, кстати, из экзотики есть не только разные аморфы, нано и пермаллои, но и пермендюр 27КХ.

Причем в виде нарезанных и есс-но термообработанных колец 42х30 мм.

Материал интересен тем, что имеет индукцию насыщения 2.4 Тесла и проницаемость к-рая позволяет держать постоянку.

Например с набором 20 мм мы получаем тор 42х30х20 мм на котором можно намотать дроссель с индуктивностью 14.4 Генри и максимальный ток 60 мА.

Это на 3 тыс витках.

На 2 тыс будет 6.4 Гн и 90 мА.

И т.д.

Слева обычнонамотанный тор из пермаллоя 80, справа -сложенный из колец.


ДимДимыч Mentor

ДимДимыч

Posted
Posted

Не ради флейма, а для Михаила.

Он ответственный товарищ, потому и даю знать ему чтобы не думалось о глупом моём заказе.

 10 тыщ+10тыщ витков намотать на торике это не шутка, затраты электроэнергии выйдут намного дороже изготовления этой малютки.  По совету ВАА нашёл  у себя 2 адаптера со старинного домашнего радиотелефона панасоник, с базы и зарядки трубки.

Он давно уже не используется.

Получилось быстро и хорошо!

Попрошу не цитировать.  Флейм.

Инфа только для Михаила.

Потом пост  можно  удалить.

P1010001 (21).JPG

Михаил К. Proficient

Михаил К.

Posted
  • Author
Posted
1 час назад, ДимДимыч сказал:



 10 тыщ+10тыщ витков намотать на торике это не шутка, затраты электроэнергии выйдут намного дороже изготовления этой малютки.



Если на станке с бегунком, то там скорость под тысячу об/мин.

Я то хотел на станке шестерня-шпуля, тут скорость, да, существенно меньше, но качество намотки несравнимо.

А какие активные на микротрансиках получились ?

ДимДимыч Mentor

ДимДимыч

Posted
Posted
2 минуты назад, Михаил К. сказал:

Если на станке с бегунком, то там скорость под тысячу об/мин.

Я то хотел на станке шестерня-шпуля, тут скорость, да, существенно меньше.

Но качество намотки несравнимо.

А какие активные на микротрансиках получились ?

  800 и 1200 Ом.  Трансики разные немного по мощности.

Михаил К. Proficient

Михаил К.

Posted
  • Author
Posted
24 минуты назад, ДимДимыч сказал:

  800 и 1200 Ом.  Трансики разные немного по мощности.

итого 2 кОм.

Ток 10 миллиампер = падение 20 Вольт.

Начал искать инфу по проницаемости пермендюра на вч или в зависимости от увеличения частоты, ничего не могу найти...

А кто нибудь что-нибудь мотал на пермендюре ?

Анализ колец, приборчик пишет  типа не могу понять, что за материал.

На пермаллоях сразу пишет - высокая магнитная проницаемость.


ДимДимыч Mentor

ДимДимыч

Posted
Posted

 Пермендюр никто не использовал.

Редкая очень штука.

Единственно что то о нём упоминал Комиссаров.

И на этом вся практика.

Михаил К. Proficient

Михаил К.

Posted
  • Author
Posted

На днях намотаю на нем трансик без секционирования и сниму АЧХ килогерц до 500, чтобы понять до куда вверх сам материал работает.

BAA Master

BAA

Posted
Posted

Говоря о экзотике, проволоки 50н или подобного сплава случаем нет?

Михаил К. Proficient

Михаил К.

Posted
  • Author
Posted
6 часов назад, BAA сказал:

Говоря о экзотике, проволоки 50н или подобного сплава случаем нет?

Нет. Есть лента 79НМ шириной 15 мм.

Климентий Local

Климентий

Posted
Posted

Ищу хорошего мастера кто сможет качественно намотать катушки для ТВЗ и СИЛОВОГО трансов на моё железо.

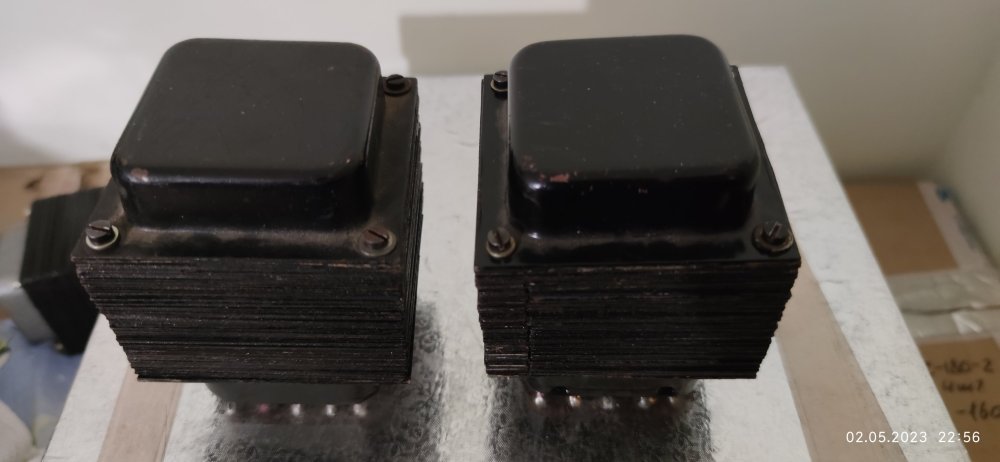

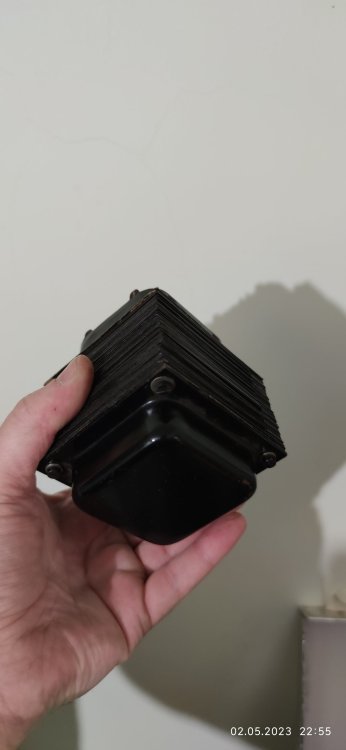

ТВЗ - SE (черные) Ra 5кОм, нагрузка 4/8 Ом, ток 45мА.

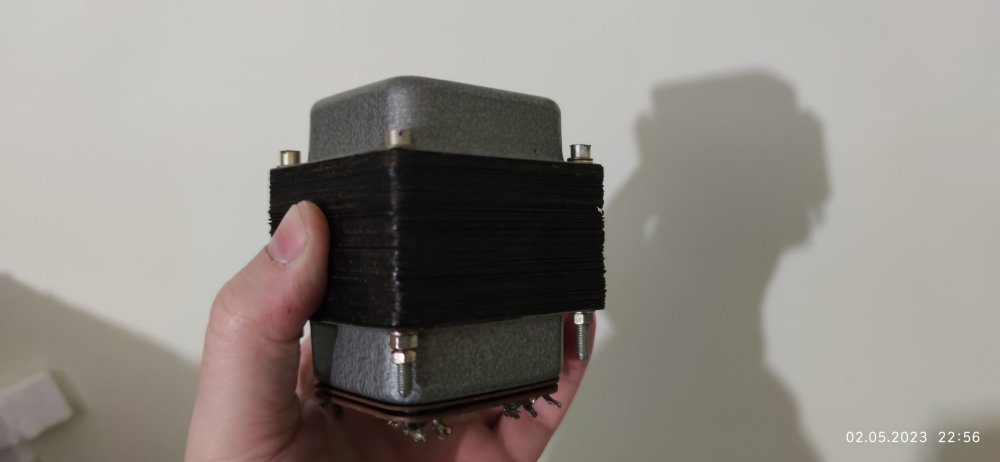

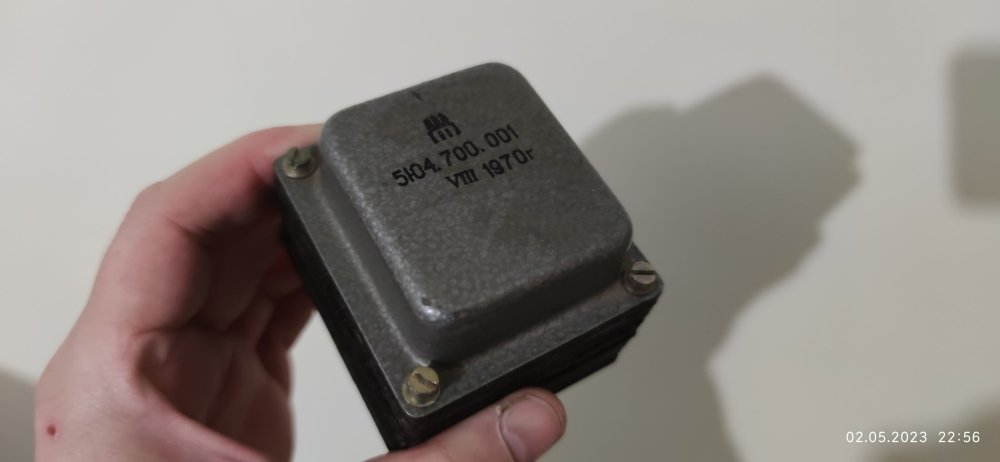

СИЛОВЫЕ (серые) - вторичка (напряжения переменные):
- 230в х 100мА (анодное) .
- 30в х 20мА (обмотка смещения).
- 6,3в х 1А.

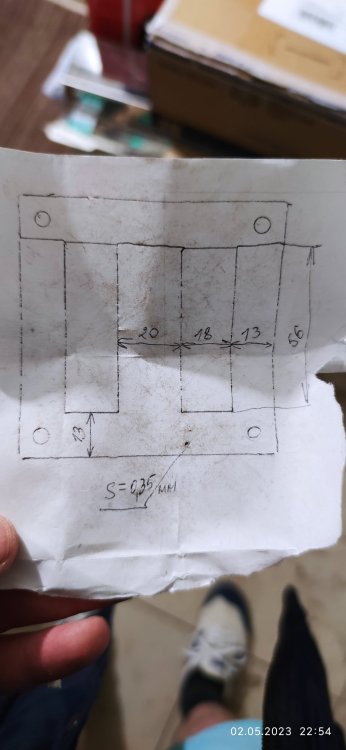

Размеры магнитопровода указал от чёрного транса.

Серый ещё не изменил.











Михаил К. Proficient

Михаил К.

Posted
  • Author
Posted

Вот прямо сейчас могу намотать на торах из М3 размером 135х85х40 мм (это примерно 3 кг веса) с воздушным зазором 0.1 мм, выходники

индуктивность 23 Гн, на токе 100 мА индукция 0.8 Тл, активное 25 Ом.

или 31 Гн, 0.8 Тл на 85 мА и активным 30 Ом и т.д. кому что требуется под конкретный проект.

  • Like (+1) 1
  • Thanks (+1) 1
Михаил К. Proficient

Михаил К.

Posted
  • Author
Posted
В 27.04.2023 в 05:58, BAA сказал:

Говоря о экзотике, проволоки 50н или подобного сплава случаем нет?

А для чего она применяется ?

BAA Master

BAA

Posted
Posted
28 minutes ago, Михаил К. said:

А для чего она применяется ?

Не могу сказать.

  • 4 weeks later...
johnson1496 Master

johnson1496

Posted
Posted
В 26.04.2023 в 16:06, Михаил К. сказал:

У меня, кстати, из экзотики есть не только разные аморфы, нано и пермаллои, но и пермендюр 27КХ.

Причем в виде нарезанных и есс-но термообработанных колец 42х30 мм.

Материал интересен тем, что имеет индукцию насыщения 2.4 Тесла и проницаемость к-рая позволяет держать постоянку.

Например с набором 20 мм мы получаем тор 42х30х20 мм на котором можно намотать дроссель с индуктивностью 14.4 Генри и максимальный ток 60 мА.

Это на 3 тыс витках.

На 2 тыс будет 6.4 Гн и 90 мА.

И т.д.

Слева обычнонамотанный тор из пермаллоя 80, справа -сложенный из колец.


Михаил, а какие частотные свойства  у пермендюра? Интересен как маленькая по размерам индуктивность до 1 Гн в звуковом диапазоне с подмагничиванием до десятка мА?
