Регулятор тембра Баксандалла - это:

http://www.douglas-self.com/ampins/wwarchive/wwarchive.htm#baxtc

Т.е. это - активный регулятор, представляющий из себя усилительный каскад (неважно на чем, лампа или оу) и прилегающие к нему цепи частотно-зависимой регулируемой ОС.

Более того, в качестве лирики - автор подарил это решение человечеству совершенно "бэзд-возд-мэздно! То есть дадом!" (С) Если не считать гонорара за указанную статью и неких наградных часов, кажется от AES.

  • Like (+1) 1
Posted
28 минут назад, Xрюн222 сказал:

Регулятор тембра Баксандалла - это:

http://www.douglas-self.com/ampins/wwarchive/wwarchive.htm#baxtc

Перевёл, так лучше:

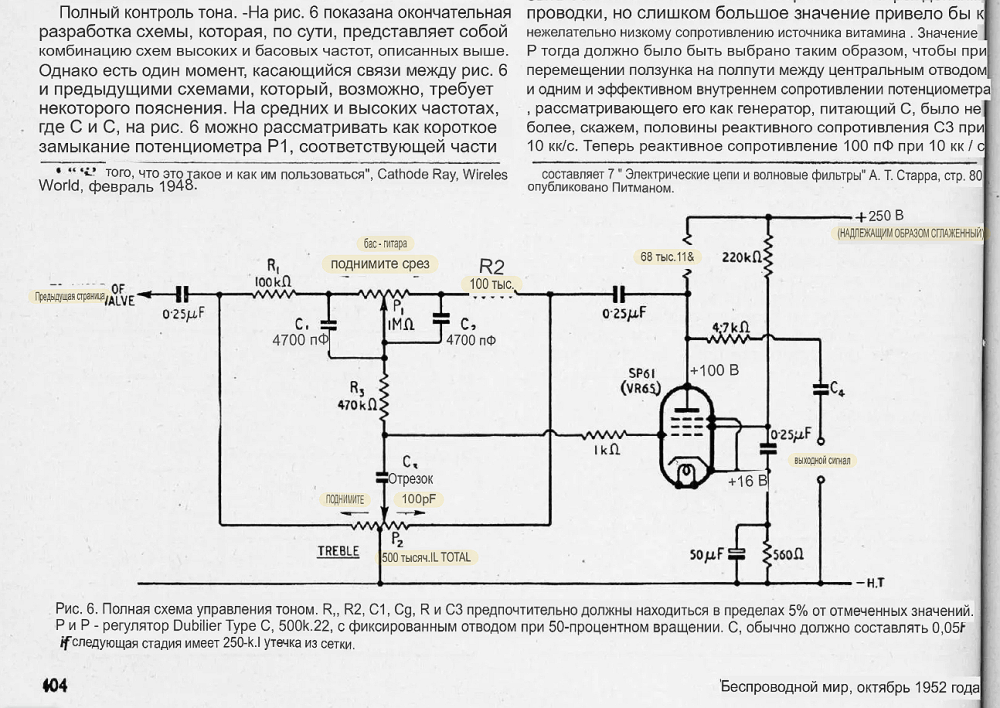

УПРАВЛЕНИЕ ТОНОМ С ОТРИЦАТЕЛЬНОЙ ОБРАТНОЙ СВЯЗЬЮ: октябрь 1952
Питер Дж. Баксандалл

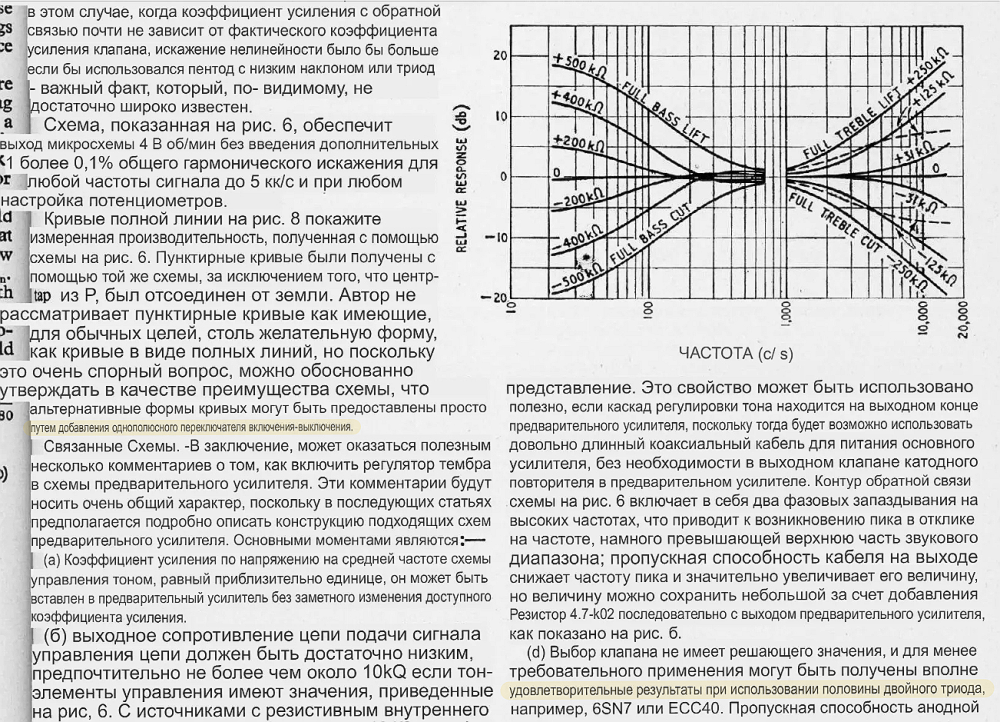

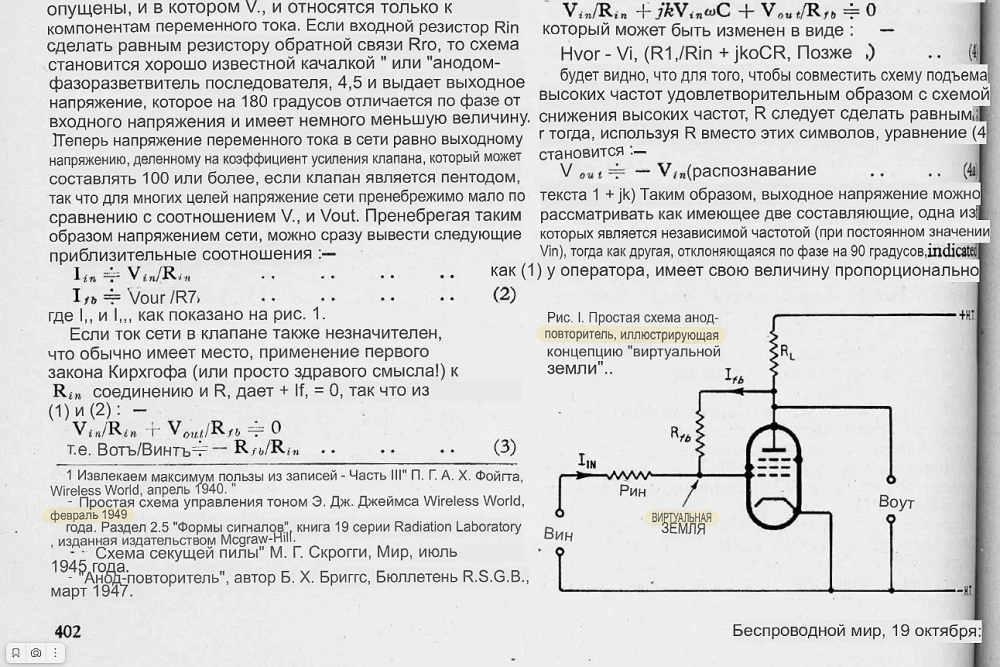

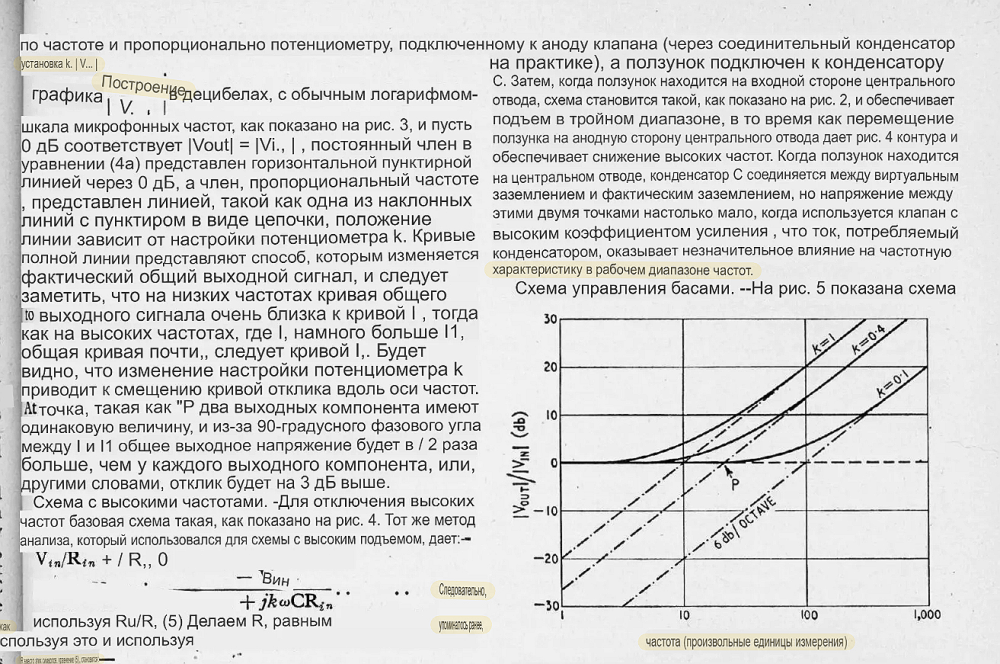

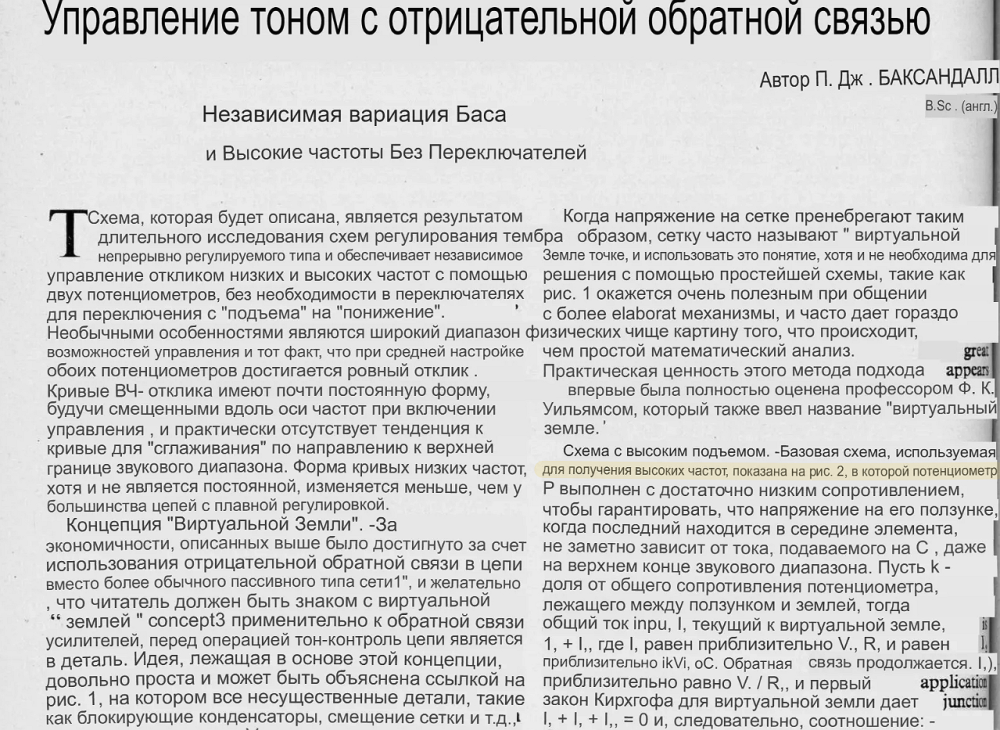

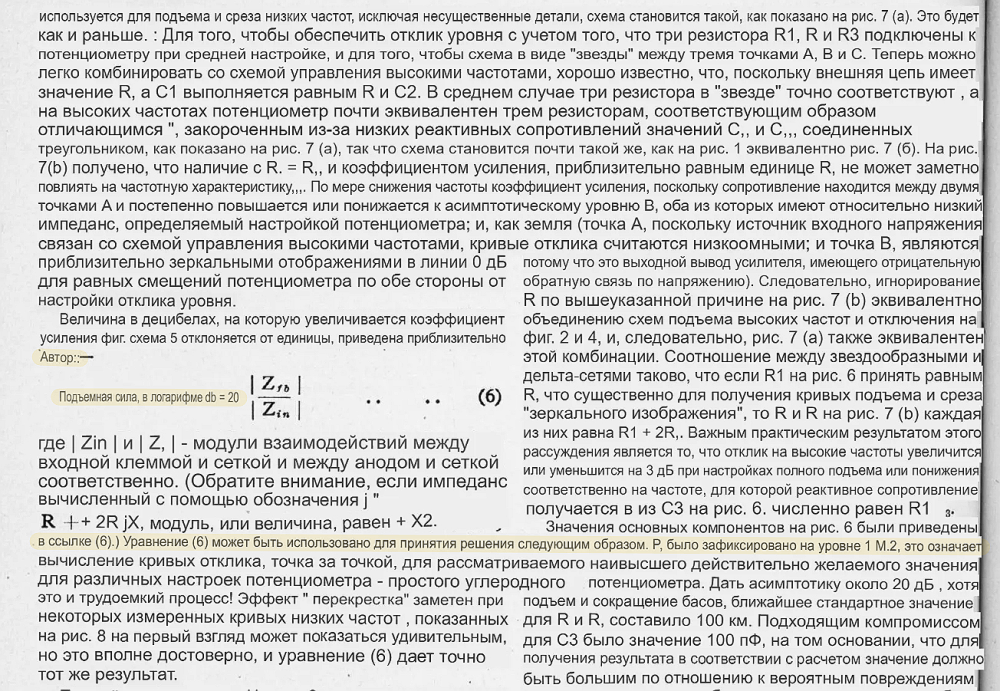

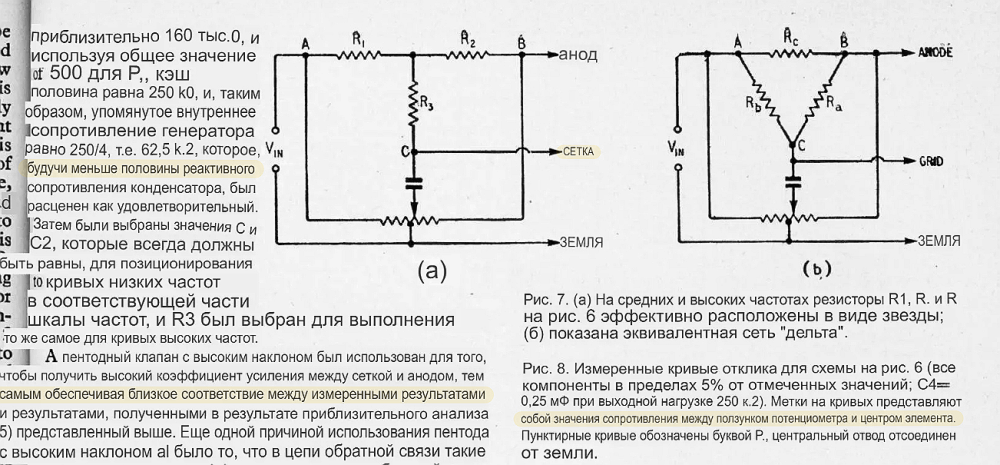

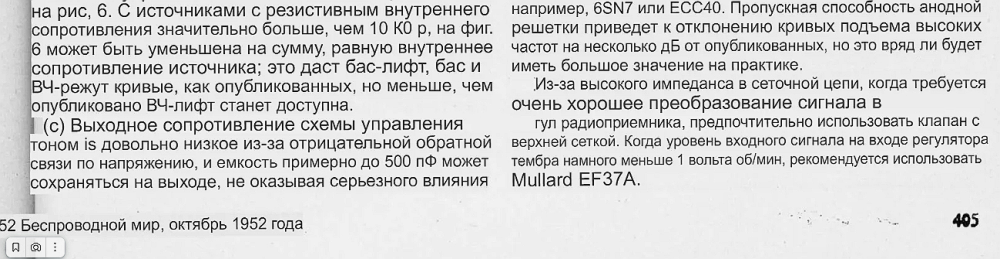

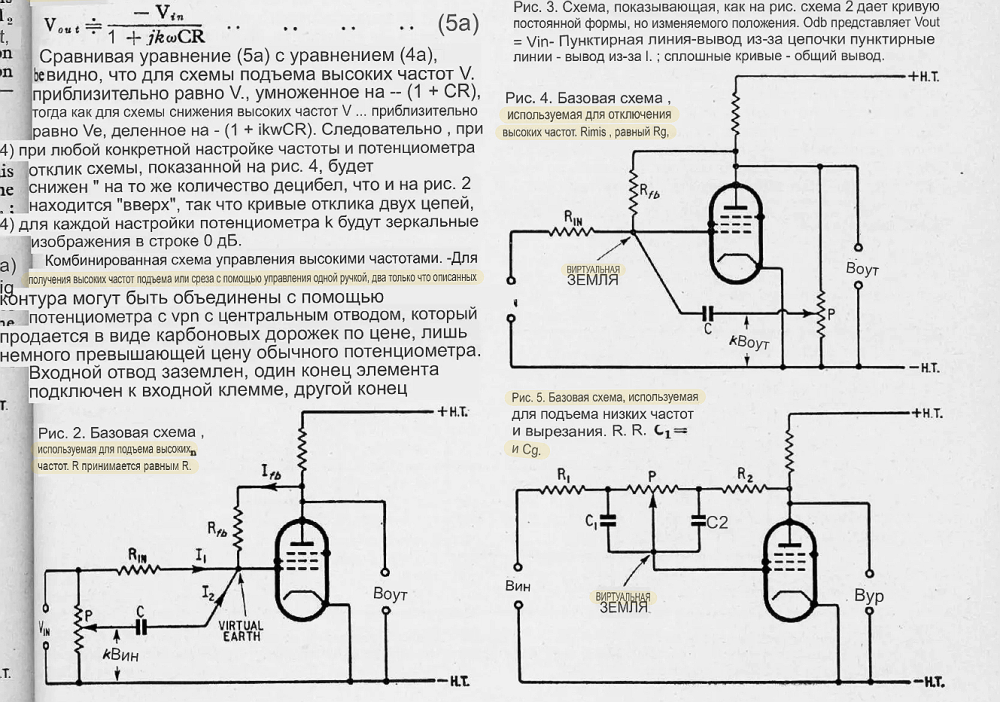

Знаменитая статья Баксандалла о регулировании тембра. Обратите внимание, что в оригинальной версии использовался дискант с центральным отводом; в более простой версии, принятой повсеместно, это отсутствует. Полученная стандартная схема Baxandall имеет некоторые интересные тонкости, касающиеся ее входных сопротивлений, которые могут быть намного ниже, чем предполагает быстрый осмотр схемы; эти эффекты описаны в моей небольшой монографии: Дизайн аудиосигнала с малым сигналом

Регулятор тембра Baxandall десятилетиями был универсальным выбором в предусилителях и микшерных консолях и до сих пор остается самым популярным устройством, в котором люди чувствуют, что могут позволить себе вообще регулировать тембр. До этой статьи регуляторы тембра могли быть невероятно сложными, часто с использованием переключателей и катушек индуктивности. Смотрите главу 15 Руководства радиотехнического дизайнера Лэнгфорда-Смита; в настоящее время переиздается 4-е издание, первоначально вышедшее в 1953 году. Вопреки тому, что я говорил ранее, концепция Baxandall есть в книге, но она спрятана в приложении в самом конце.
Помимо оплаты за статью (которая не была бы щедрой в 1952 году), я думаю, я прав, говоря, что Питер не получил финансовой отдачи от этой своей самой знаменитой идеи.

______________________________________________________________________________________________


  • Like (+1) 1
Posted

Перевести лучше гугела скоро не получится...  хотя просто лень. Было бы что-то особенное.
Кстати, как кто-то заметил, схемы, но и в Африке схемы. Сайт Селфа пойдет.
Хотя WW cо временем все бледнее и бледнее, но для начинающих пойдет.
Wireless World в молодости называлось.

Posted
11 минут назад, BAA сказал:

Перевести лучше гугела скоро не получится

Возможно, у меня Яша переводит, но всё лучше, чем "тарабарщина" для неучей (ти по меня) на ангельском ......

Яша картинки переводить научен, что очень хорошо.:er:

Posted

В свете неизменности громкости при при регулировки средняя частота желательна в районе максимальной чувствительности слуха, т. е. 3000-3200 Гц.
PS. Это так, к слову, мне не актуально, первый и последний раз делал пассивную схему еще студентом с расчетом по Радио, 1969, №1, с. 40, 41. - Расчет регуляторов тембра, инж. Л. Ривкин (тогда инженер еще был хоть немного но уважаемым человеком) для одного из усилителей университетского оркестра, а нет, для дома тогда же тоже сделал. Больше не делал ни разу.

Posted

Правда, к "регулятору Баксандалла", о чем данная тема выделена, расчёт пассивного мостового регулятора отношение имеет весьма отдалённое...

Posted
8 часов назад, Xрюн222 сказал:

Правда, к "регулятору Баксандалла", о чем данная тема выделена, расчёт пассивного мостового регулятора отношение имеет весьма отдалённое...

А разве перед активным Баксандал не выдал пассивный мостовой? Что-то у меня в голове такое мнение гуляет. Не знаю откуда, в то время мне даже до школы было далеко...
Поискал - пассивный от James называют еще и Baxandal, а ссылка на статью об активном - м-да, не разобраться, но работает же, оставлю свое мнение  нетронутым
http://www.radiosantiguas.com/Books Audio/2004 THE JAMES BAXANDALL PASSIVE TONE CONTROL - Inictel.pdf

  • Like (+1) 1
Posted

Образно говоря - дырочку в швейной игле придумал НЕ Зингер. Но, Зингер придумал, как её лучше всего применить к игле для машинки.
