Серия усилителей ОМ (Оплеуха микрухам/Only Music)

Valinor

By Valinor
in Semiconductor

 Share

Recommended Posts

Valinor Local

Valinor

Posted
Posted

Я лично собирал из этой серии варианты усилителя ОМ2.7 и ОМ3, которые по замерам никаких вопросов не вызывали, но в реальной системе у меня они как-то не прижились. Тем не менее, думаю, что полезно будет иметь на форуме ветку по данной серии усилителей, т.к. много любителей повторяли данные усилители и могут поделиться своим опытом и советами.

Ниже привожу в пдф описание/схемы/фото и платы с странички автора в яндекс.дзене. Источник: https://dzen.ru/nem0_audio

Усилитель мощности Оплеуха микрухам 2, схема:


Описание ОМ2:

om2.pdf

Файл симулятора и печатные платы ОМ2:

om2.zip



Усилитель мощности Оплеуха микрухам 2.5, схема:


Описание ОМ2.5:

Усилитель мощности OM2.5.pdf

Файл симулятора и печатные платы ОМ2.5:

om2.5.zip

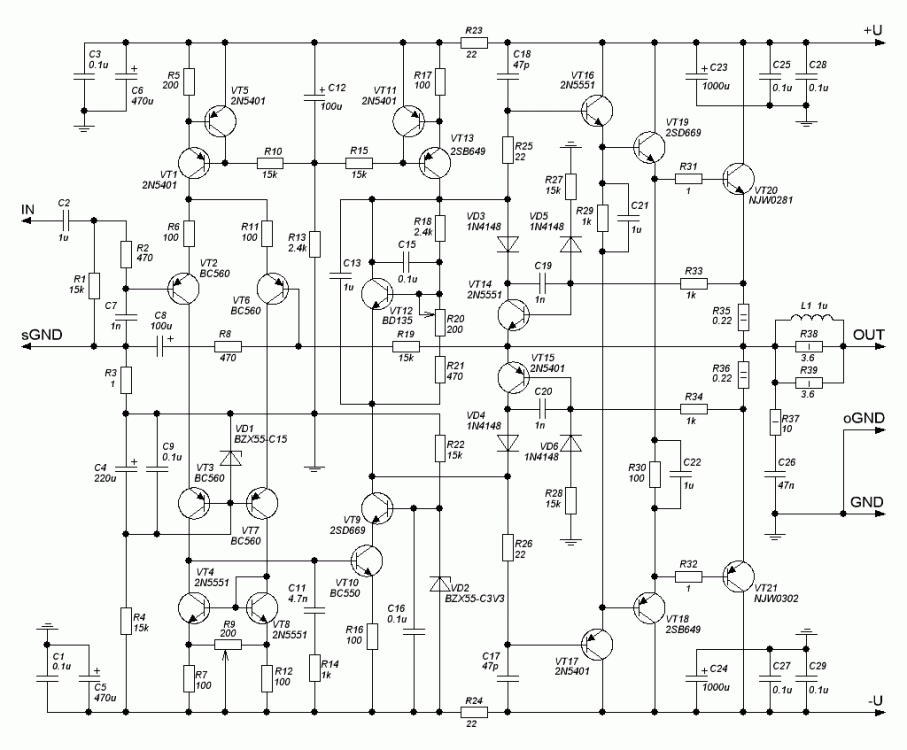

Усилитель мощности Only Music 2.7 (ex "Оплеуха Микрухам"), схема:


Описание ОМ2.7:

Усилитель мощности Only Music 2.7.pdf

Файл симулятора и печатные платы ОМ2.7:

om2.7.zip

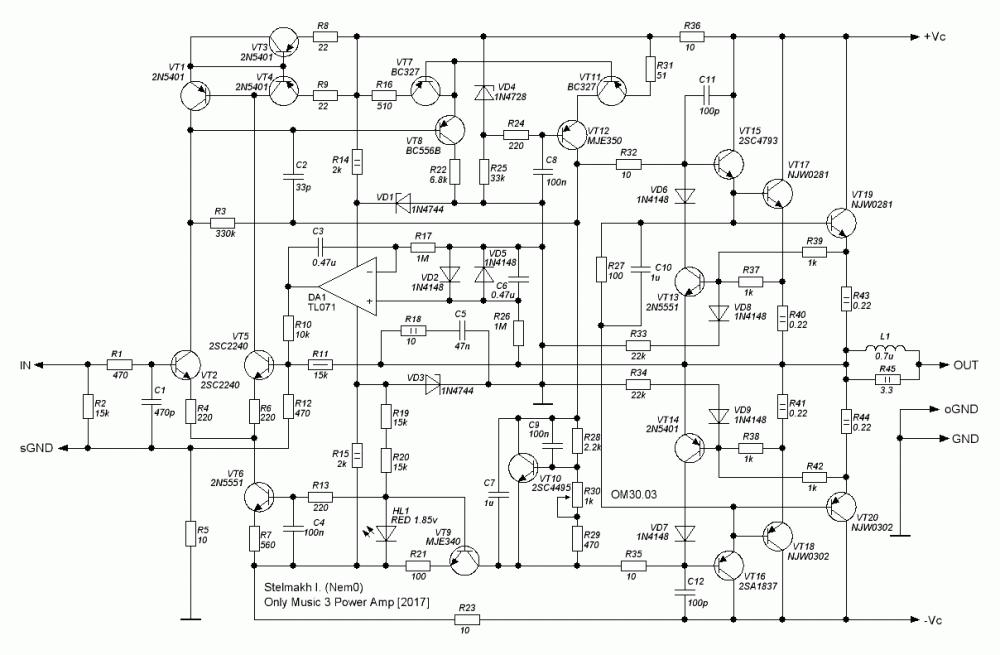

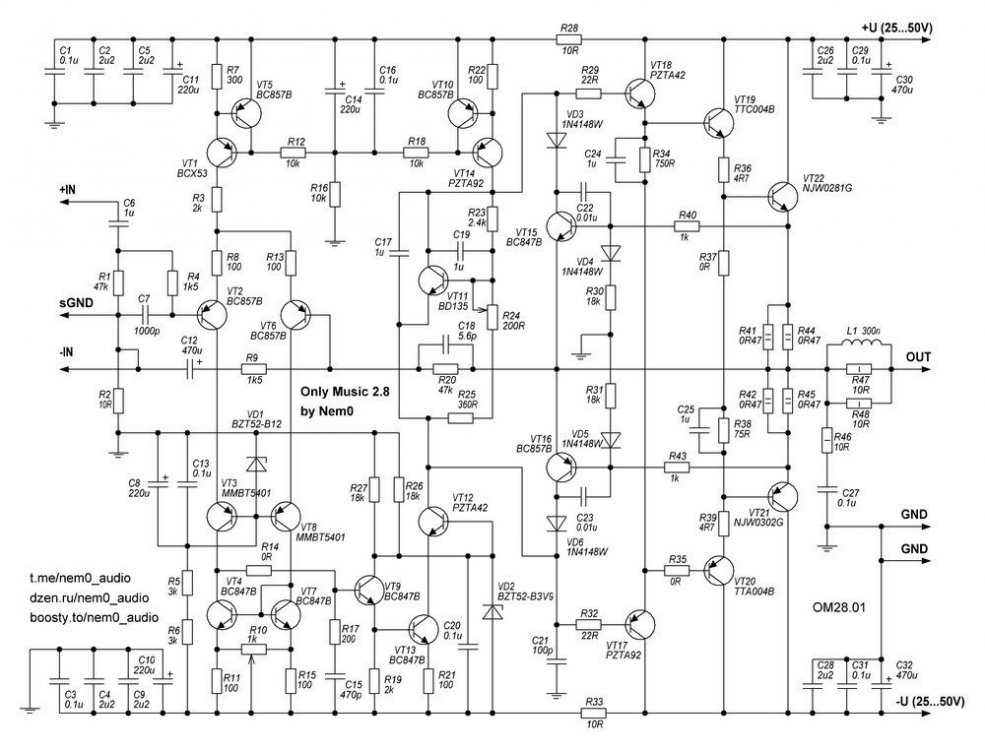

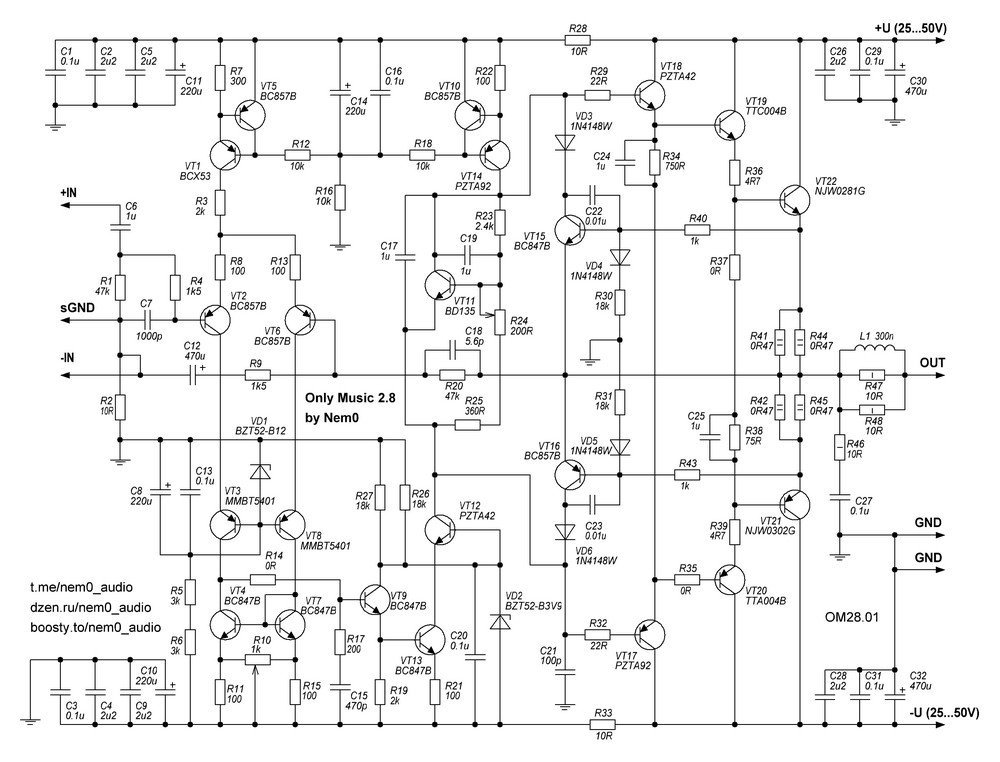

Усилитель мощности Only Music 3 (ex "Оплеуха Микрухам"), схема:


Описание ОМ3:

Усилитель мощности Only Music 3.pdf

Файл симулятора и печатные платы ОМ3:

om3.zip

Den101 Proficient

Den101

Posted
Posted

Присматривался к ом2.7, платы на него дешёвые, потом как-то передумал.

31 минуту назад, Valinor сказал:

но в реальной системе у меня они как-то не прижились.

Почему?

Valinor Local

Valinor

Posted
  • Author
Posted
9 минут назад, Den101 сказал:

Почему?

На мой субъективный взгляд звук зажатый в НЧ области показался.

  • Thanks (+1) 1
Климентий Local

Климентий

Posted
Posted
1 час назад, Valinor сказал:

На мой субъективный взгляд звук зажатый в НЧ области показался.

Поставьте на входе конденсатор 4,7мкф вместо 1мкф и будет вам НЧ не зажатые...

Valinor Local

Valinor

Posted
  • Author
Posted
4 минуты назад, Климентий сказал:

Поставьте на входе конденсатор 4,7мкф вместо 1мкф и будет вам НЧ не зажатые...

Ставил, срез по НЧ меньше тогда, видно по замерам, но все равно мне лично не зашло, но много кому заходит по звуку, это нормально.

  • 1 year later...
Andry Rookie

Andry

Posted
Posted

ОМ 2.7 слушаю и прижился, если пластинка не очень инфраниза не хило так раскачивают динамик. Так что ничего там не зажато.

Владимир Перепелкин Veteran

Владимир Перепелкин

Posted
Posted

Из всего семейства самый приличный 2.7. Но у него есть ошибки в коррекции. Как следствие довольно высокое проникание помехи из цепей питания на ВЧ краю рабочего диапазона. Полную матрицу коррекции сформировать и получится конфетка. Еще одна проблема в защите. Вносит искажения из за подпороговых токов транзисторов.

Климентий Local

Климентий

Posted
Posted
2 часа назад, Владимир Перепелкин сказал:

Из всего семейства самый приличный 2.7. Но у него есть ошибки в коррекции. Как следствие довольно высокое проникание помехи из цепей питания на ВЧ краю рабочего диапазона. Полную матрицу коррекции сформировать и получится конфетка. Еще одна проблема в защите. Вносит искажения из за подпороговых токов транзисторов.

Владимир, дайте рекомендации по устранению недостатков... Всё будут благодарны... У меня тоже такой собран... Стоит без дела... Может после доработки запоет по настоящему... Просим...

Владимир Перепелкин Veteran

Владимир Перепелкин

Posted
Posted
В 18.02.2024 в 11:18, Климентий сказал:

Владимир, дайте рекомендации по устранению недостатков... Всё будут благодарны... У меня тоже такой собран... Стоит без дела... Может после доработки запоет по настоящему... Просим...

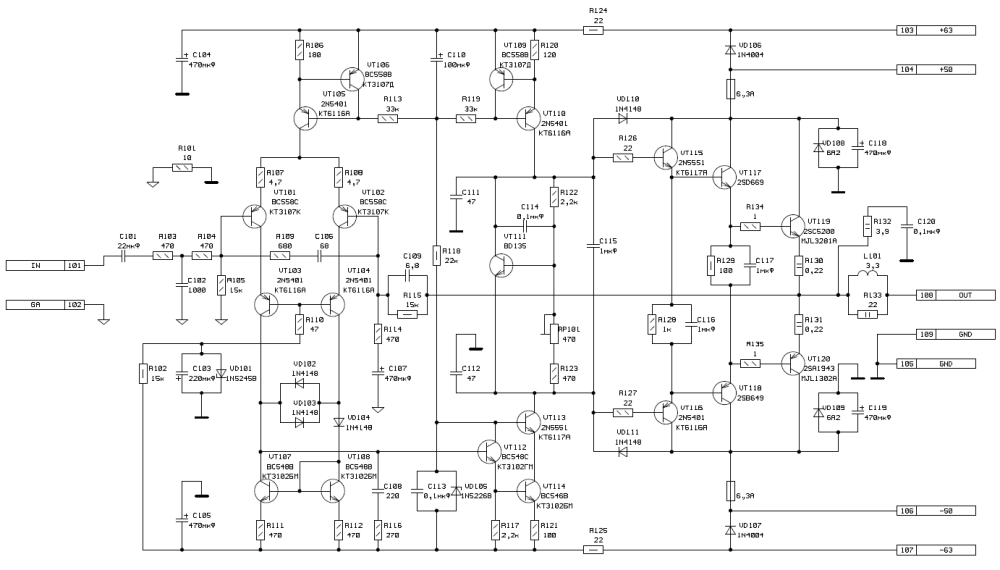

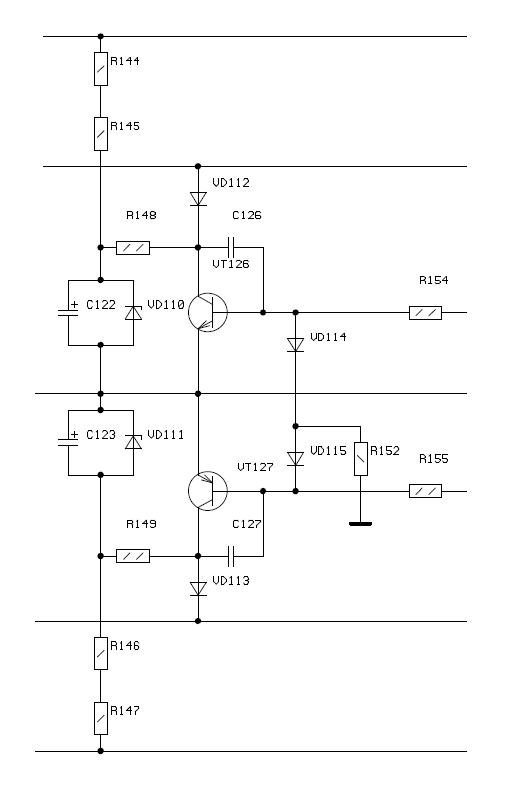

Усилитель с исправлениями. Нумерация элементов не сохранена.  Исправлены ошибки в коррекции. Увеличено петлевое усиление примерно до 130 дБ 1 кГц, 90 дБ 20 кГц. Для снижения искажений убрана защита. Достаточно плавких предохранителей. Примечание: диоды VD110, 111 типа BAV21.




  • Like (+1) 2
