Тоже было делали это чудо...

Рупор из полистирола на заводе отливали, только под фланцы динамиков сами плоскость добавляли.

Форма для литья штука дорогая и делать всю сразу было видимо напряжно. Жанровая это штука, как и прочий винтаж.

  • 2 weeks later...
Ollleg Veteran

Ollleg

Posted
  • Author
Posted

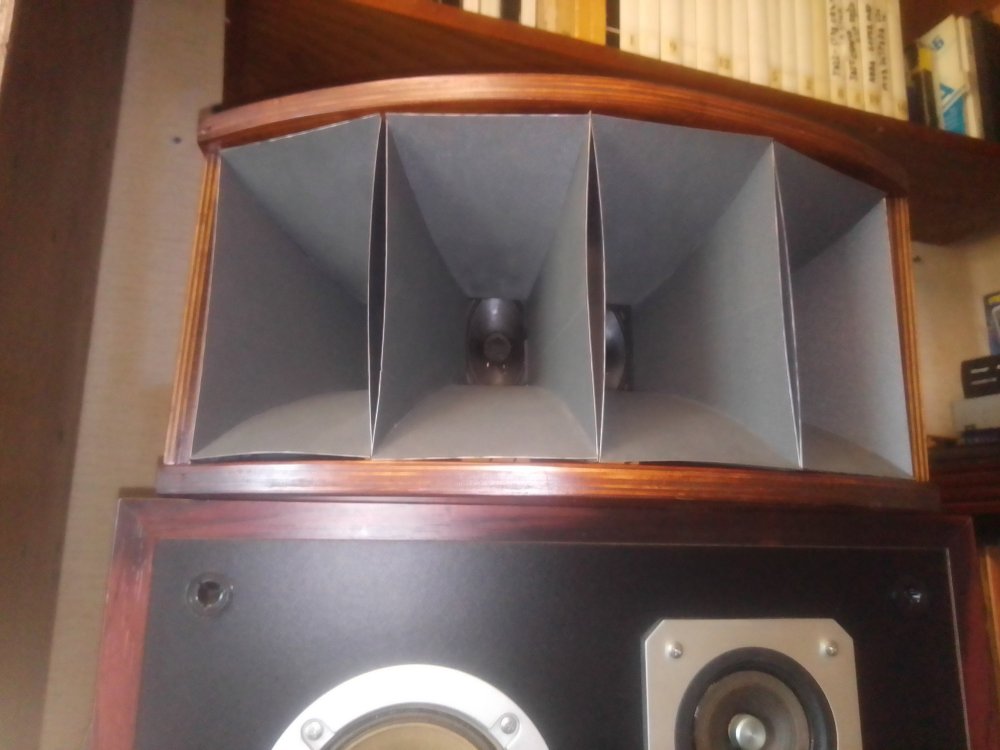

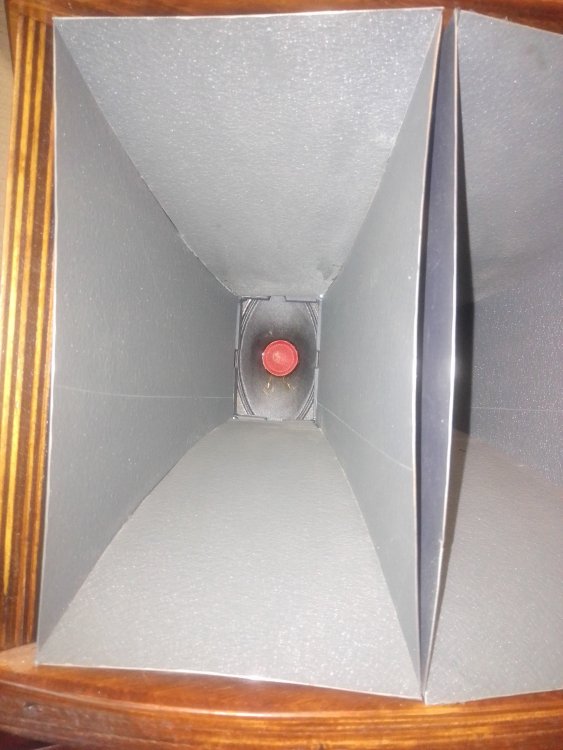

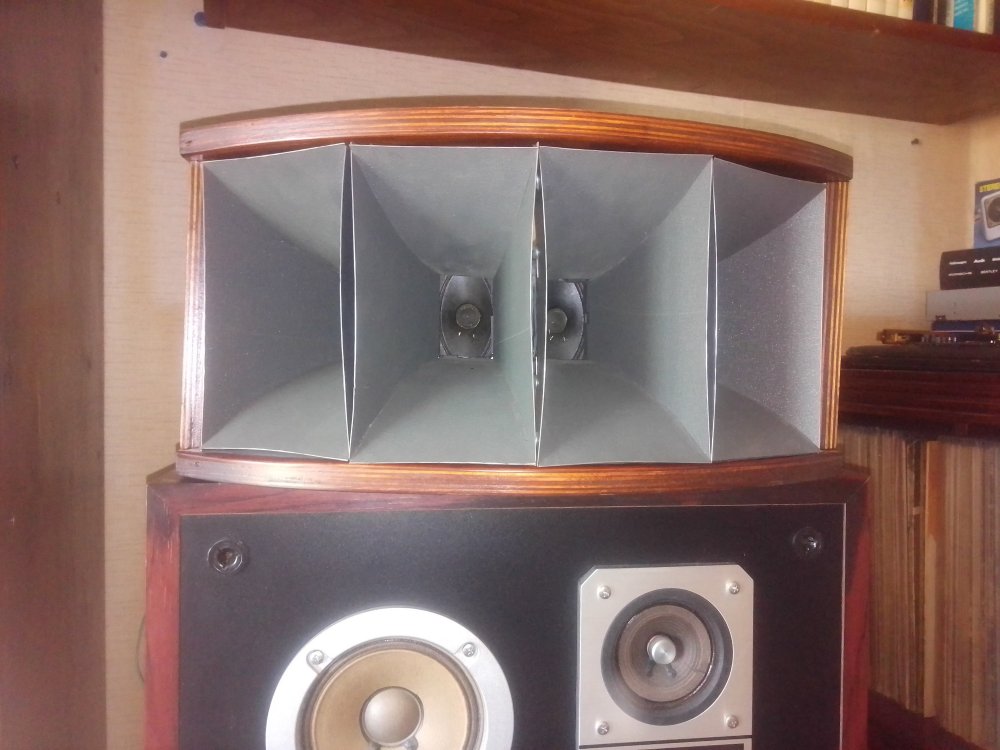

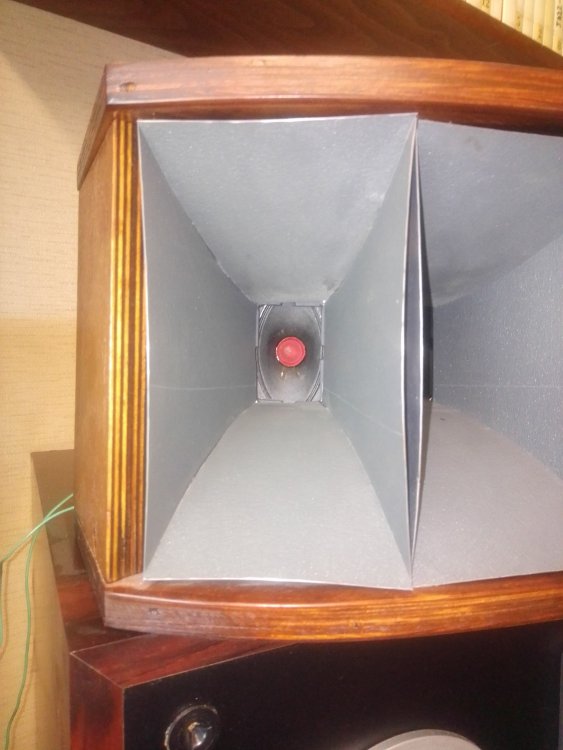

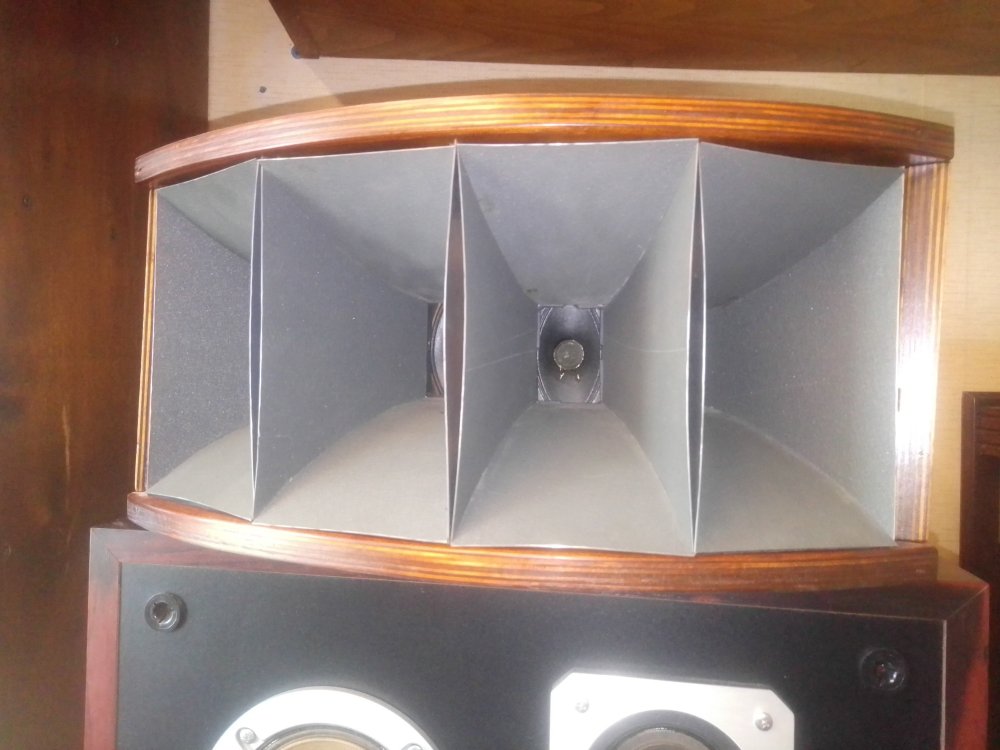

Набросочек.

Пока края не выпрямлены, просто отслушиваю  (не с тошибой, внизу 4а32 переделанные:classic_blush: в ящиках мал. онкен) - склоняюсь заменить на комбинацию металл - дерево, звук немного "острее", чем старые из картона.....

662404290_044(1).thumb.jpg.bb596bd33e2366002de1283e3cab2fd4.jpg1390692926_044(2).thumb.jpg.fa952e3f48afdf63385d4271ce350a4b.jpg1205280299_044(3).thumb.jpg.e33f652f54eac635f3c77aeabf3558cc.jpg788036055_044(4).thumb.jpg.c0f42e76d6a780dbe95b729b250ae15e.jpg1948349879_044(5).thumb.jpg.35ca7b4aba261eba5d6e5307c3866736.jpg

  • Like (+1) 4
  • 2 months later...
Agats Proficient

Agats

Posted
Posted

ачх снимали? Как вижу потянули вы вниз диапазон такими большими рупорами... а из чего рупоры?

Ollleg Veteran

Ollleg

Posted
  • Author
Posted
26 минут назад, Agats сказал:

ачх снимали? Как вижу потянули вы вниз диапазон такими большими рупорами... а из чего рупоры?

Улдыс, рупора из кровельного железа. Второй рупор ещё не переделан, да и этот пока "не доведён". Приобрёл ещё "ведёрко" новых 3ГДВ-1 для отбора по рез.частоте, продавец (участник нашего форума) их предварительно уже замерил и выслал наиболее близкие по параметрам.

Ачх не снимал, т.к. микрофона нет, но есть уши :smile-03:, на которые и ориентируюсь.

Не знаю - большие, маленькие.... По мне в самый раз - с 90х живут в моей системе (тогда из картона) , ну а размеры и расчёты смотрите в начале темы, я сам не рассчитываю, невежда, потому в рупорах опираюсь на готовые рецепты.



п.с. Буду второй к-т собирать, фото процесса выложу, ничего там сложного нет.

  • 9 months later...
Дмитрий К Newbie

Дмитрий К

Posted
Posted

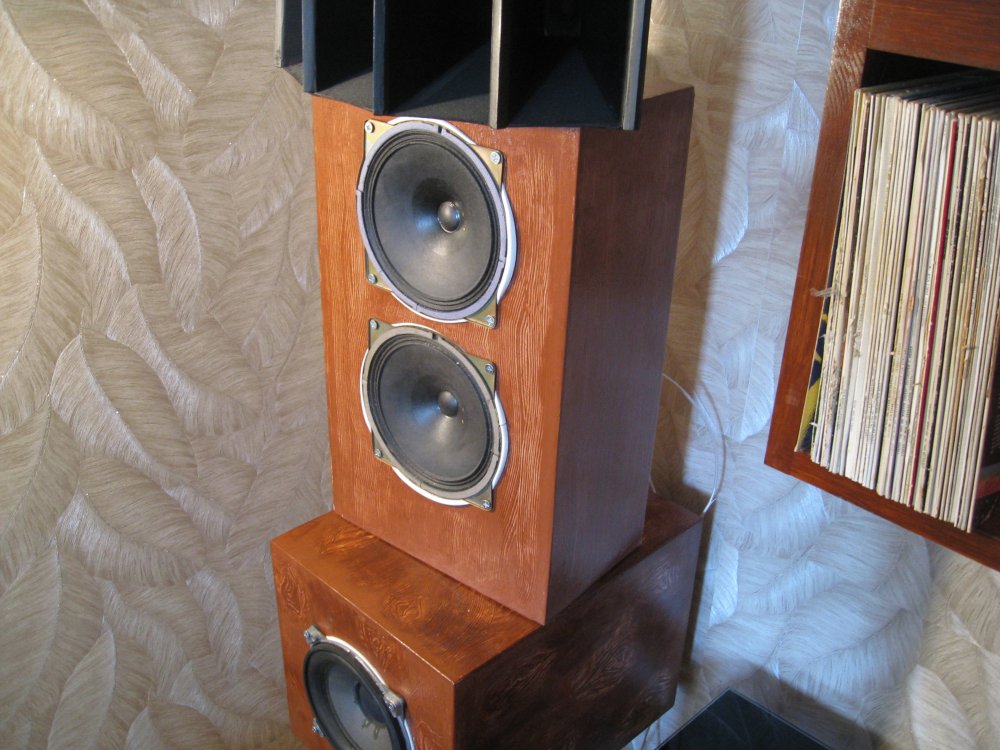

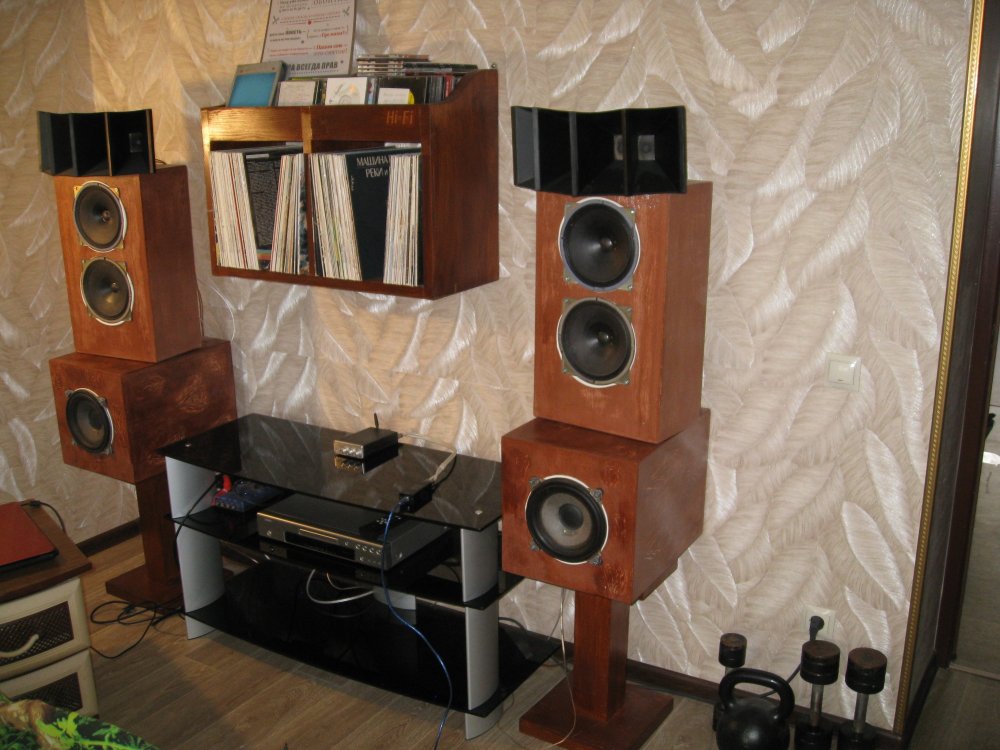

Олег, добрый день! Выполнил данные рупора. В первом варианте подсоединил параллельно - последовательно, во втором - параллельно. В последнем исполнении понравилось больше. Конденсатор 4 мКФ.

KonoV Veteran

KonoV

Posted
Posted

В низ играют 4ГД35 ? или 4ГД 36 ? во всю полосу? оформление ЗЯ ? или ОЯ? Как на мой взгляд, очень низко пускаете 2ГД36..... 4мкФ очень много.... что за усилитель? транзисторный? 4ГД как подключены? последовательно? или параллельно? Так близко от стены для фото?

Дмитрий К Newbie

Дмитрий К

Posted
Posted

Приветствую! 4 ГД-35 подключены последовательно, далее - напрямую к усилителю. Оформление ОЯ с синтепоном . Рупора подключены параллельно с СЧ звеном. Низ подпёр сабиками (ЗЯ) на 25 ГД-26Б (последовательное соединение). Динамики в рупоре соединены в параллель. Конденсаторы пробовал разные, но с 4 мкФ звучит позвонче, лучше слышны тарелки. Думаю ограничить 4 ГД-35 сверху до 8000-1000 Гц. Усилитель - Breeze Audio (TAS)TPA5613 BA10C 2.1 .





  • Like (+1) 2
