Всем доброго дня!

Вопрос к пользовавшим EF14 в пентоде. Какие режимы использовали (особенно на 2 сетке)? Какие остались впечатления?

  • Like (+1) 1
Nittis Local

Nittis

Posted
Posted

 Тоже интересно!
Лежит парочка, купленная сравнительно давно на прошлом АП.
С уважением, Nittis

johnson1496 Master

johnson1496

Posted
  • Author
Posted

Особенно смущает 200 В на 2 сетке по даташиту  и одновременное сообщение в одной из веток старого АП, что при более 160 В на 2 сетке она начинает греться и может отгореть.

johnson1496 Master

johnson1496

Posted
  • Author
Posted

Юрий Робертович по делу есть что сказать? Например конкретные значения напряжений при наилучшем звучании? В противном случае огромнейшая просьба не засорять ветку.

  • Like (+1) 1
Nittis Local

Nittis

Posted
Posted

Хочу загодя извиниться за отсутствие полноты картины, что нашел у себя.
Может кто дополнит или поправит смысл изложенного.
С уважением, Nittis

Подача "анодного" напряжения выше 150в (в триодном включении) приводит (скажем так - "достаточно часто") к быстрому выходу из строя этой лампы...

... выводы которого основывались на ВАХ, проистекающих из математической модели для EF14, разработанной одним из зарубежных радиолюбителей (см. пост 4)http://audioportal.hi-fi.ru/showthread.php/66957-%D0%92%D0%90%D0%A5-%D0%B8-%D1%80%D0%B5%D0%B6%D0%B8%D0%BC%D1%8B-EF14-%D0%B2-%D1%82%D1%80%D0%B8%D0%BE%D0%B4%D0%B5?p=1053689&viewfull=1 - post1053689. Видимо в этой модели где-то закралась ошибка, так как когда изучал параметры, снятые с реальных ламп EF14 RFT (Telefunken) в триодном включении для величин смещений в диапазоне -2,0в -3,0в, то оказалось, что: Ri=3,7-3,9 к, как это и следовало из моего расчета, приведенного в посте 1, а "веер ВАХ" в рассматриваемом диапазоне смещений расположен несколько иначе чем на ВАХ в ссылке из поста 4.

С учетом этого вместо данных из поста 8 рекомендуется (ИМХО) применять нижеуказанные режимы EF14 в триодном включении:

Ua-к,в_____Ia,мА________Uсм,в
155________25________-2,0 -2,1
150________20________-2,4 -2,5
150________15________-2,8 -3,0
145________10________-3,0 -3,2

Рекомендации (ИМХО):
1) 3-ю сетку в триодном включении рекомендуется подключить ко второй сетке и обе их через резистор не менее 270-330 ом подключить к аноду. вышеуказанные режимы даны для такого включения. Вариант подключения 3-ей сетки к катоду также возможен, но звучание менее детальное.
2) Во избежание рисков выхода лампы из строя: Ua-k желательно не более 150-155 в (см. пост 5), Iк не более 25 мА , Rc не более 470 к.
3) Трансформатор желательно иметь на нагрузку 8-10 к под соответствующий анодный ток (см. выше режимы). Ra в резистивном каскаде рекомендуется от 8,1 к и более, но с учетом напряжения питания Ea, так как анодный ток достаточно велик (см. выше режимы).
4) Ориентировочно (зависит от конкретной лампы): Мю=29-30, Ri=3,7-3,9 к, S=7,4-8,1 мА/в.

  • Like (+1) 1
ДимДимыч Mentor

ДимДимыч

Posted
Posted

Если кто и пользовал её в родном включении, то видимо только Михаил SM.

Или только на мкт в триоде....

  Попадали все, помочь некому...новый год!:biggrin:



Михаил SM Local

Михаил SM

Posted
Posted
41 минуту назад, ДимДимыч сказал:

Если кто и пользовал её в родном включении, то видимо только Михаил SM.

Или только на мкт в триоде....

  Попадали все, помочь некому...новый год!:biggrin:



Использую EF14 , к сожалению для топикстартера, только в триодном режиме и этому есть (для себя) объяснение -  лампа эта EF14 значительно превосходит в понятном субъективном критерии (восприятие) серию EF в понятии ""энергетика"" , поэтому она весьма эффективна для раскачки слегка туповатых тетродов , типа EL156 тех же; скорость, подхват звука на форте -всю зергуд.

Насчёт отгорания g2 , свыше 150...155в , но можно на молоко дуть , хотя если ей не назначать ток катода свыше 10-12ма , то с 180-200в   на аноде и g2 (через резистор 470 ом) всё работает и ничего не перегорает . Были случаи - прогорал катод и при завершении ресурса, начинает фырчать ( фликер).., типа , снимите , умираю...

  • Like (+1) 1
  • 2 weeks later...
Xрюн222 Mentor

Xрюн222

Posted
Posted

Задача то какая основная была - "атслушать" характерный звук еф14 или характерный звук 71? Как мне кажется, это лампы из/для разных концепций. :smile-57:

maximka Local

maximka

Posted
Posted
В 31.12.2022 в 13:03, юрий робертович сказал:

Если деньги тратить, то 2а3, 6с4с и 300b, остальное на советские лампы можно найти аналоги или похожие

Ну почему же сразу тратить деньги.

Интересны реализации этой лампы, вот например лежат у меня в тумбочке десят 3 их. Вот руки не доходят уже какой год, информации мало по ней.

Вот и не ставишь ее, так как корпуса заказываем сразу с вырезами под панельки, и думается вдруг лампа фу и люди ее не ставят

johnson1496 Master

johnson1496

Posted
  • Author
Posted

Ну 71 уже атслушана совместно с 6С2С и УО186. Теперь интересует связка EF14, 71 и 211 до конца еще не дошел но он уже виден. Сразу могу сказать, что общее усиление пары EF14, 71 60 плюс/минус, полоса с учетом межкаскадника (тот еще геморрой) на нано 14...46000. Осталось прикрутить 211.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Как-то странновато, "загнать в стул брильянтов на 100 тыщ руб" (С) - сделать все прямонакальное эксклюзивное, и влепить на вход кривонакал "повышенной" крутизны... Так то конечно дело хозяйское... Вообще, ничего против еф14 не скажу, иногда вполне "к месту". Тоже использовал только в триоде.

Михаил SM Local

Михаил SM

Posted
Posted
26 минут назад, Xрюн222 сказал:

Как-то странновато, "загнать в стул брильянтов на 100 тыщ руб" (С) - сделать все прямонакальное эксклюзивное, и влепить на вход кривонакал "повышенной" крутизны... Так то конечно дело хозяйское... Вообще, ничего против еф14 не скажу, иногда вполне "к месту". Тоже использовал только в триоде.

Наверное надо ставить прямонакал и на вход , чтобы гордицца лютой триадой прямонакальности ... .  Ничё, что микрофон попрет и микродинамику замылит , идея рулит.        EF14 -  в триоде , лампа уникальная , которая аналогов ни в подаче -динамика, ни в разрешении , врятли имеет конкурентов. Если есть (6SL7 в СРПП  не предлагать) конкуренты , обнародуйте список, пжлста.

Что стоит во входных каскадах подавляющего числа оконечников -  долго перечислять ..., Аудионот Анкори, Онгаку, Гаки Он ? Есть , конечно, достойные маломощные прямонакальные триоды, тот же 26 . Но тогда придется идти на недеццкие компромиссы.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Ну дык... Что нам АудиоНоты и Онгаки... В них встречается, порой, не только КП, но и общая ОС... :)

Думаю, тут проект вполне допускает даже и "недеццкие  компромиссы". 26 хорошо когда их есть пакет, но по усилению она тут скорее всего не потянет...

  • Like (+1) 1
Михаил SM Local

Михаил SM

Posted
Posted
1 минуту назад, Xрюн222 сказал:

Ну дык... Что нам АудиоНоты и Онгаки... В них встречается, порой, не только КП, но и общая ОС... :)

Думаю, тут проект вполне допускает даже и "недеццкие  компромиссы". 26 хорошо когда их есть пакет, но по усилению она тут скорее всего не потянет...

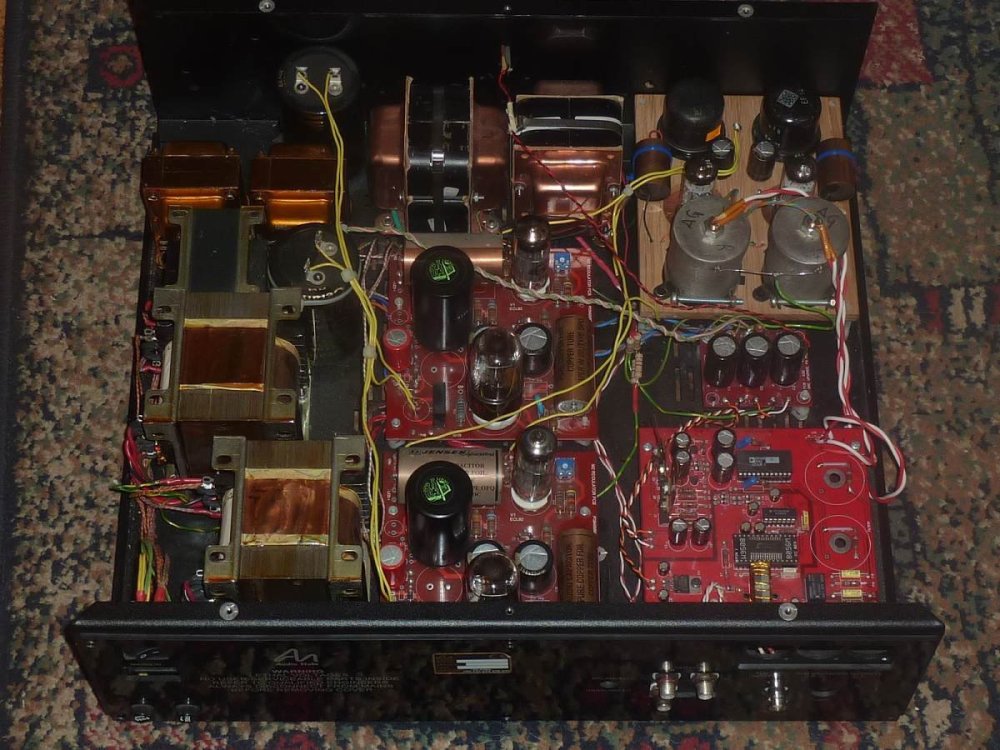

В целом EF14 далеко не аутсайдер и способна взять харизму усиления за ""яйца "" , за что её ценю и уважаю , усиление с ней всегда динамически схваченное , играет практически любую музыку , тембры , выразительность.. .  Я  ими вообще сонные ДАКи 5 Аудионот апгрейдил ..., звук хоть человеческий становился .

img0001дак гены.jpg
