Также у меня есть в системе сетевой проигрыватель Marantz NA7004, фирменный аппарат, в металлическом корпусе. И у него заводской шнур питания двухпроводной! Нет возможности заземлять аппарат. Как быть с таким вариантом? Скорее всего корпус у него посажен на минус блока питания.

Posted
3 часа назад, BAA сказал:

Сразу правовая оговорка - читайте ПУЭ.
У вас и есть та самая ground loop. Надо разбираться. Сильно упрощенно - по экрану/сигнальной земле ток бежит.
По корпусу ток должен бежать только при пробое изоляции. Делается просто - наколько помню берут шнуры,
с экраном, присоединенным с одной стороны. Короче идея состоит в разрыве оного контура, читай соединение звездой.
P.S. Как всем понятно, аппараты без ЗЗ имеют двойную изоляцию, и одна из них, обычно, - пластиковый корпус.

И кстати, у меня селектор включён в сеть а к селектору подключены остальные блоки усилителей. И разрыв только сетевого заземления от розетки никак не разрывает внутренних возможных земляных петель... Но при этом разрыв земля от розетки снижает уровень фона... Могу предположить что земля в розетке соединена с нулём... Отсюда непредсказуемые петли образуются

Posted

Смотрите, корпус не больше не меньше - электростатический экран. Немного магнитный - так как железный.
Двухпроводное устройство имеет нужный уровень изоляции от сети и не "заземлено" (читаем ПУЭ). Проверьте на соединение с вилкой питания.
Да, при этом (изолированое) устройство будет иметь некий ток на корпус, через емкость трансформатора и пр., фильтры, например.
Если повернуть вилку питания, фон может измениться. Соединяйте "корпуса" в звезду и питайте все из одной точки
Кусок схемы питания от двухпроводнопитаемого усилителя. Корпус соединен по переменке (через конденсаторы) с общим проводом.150.thumb.png.f153108d2e914c9acfcbff049b6bfa7e.png

  • Like (+1) 1
Posted
1 minute ago, Климентий said:

Могу предположить что земля в розетке соединена с нулём... Отсюда непредсказуемые петли образуются

Можно даже не сомневаться, сеть бытовая с заземленным нулем.

Posted
В 10.01.2023 в 09:08, BAA сказал:

бытовая с заземленным нулем.

Это в старых домах, в новых отдельный контур бъется. В некоторых делают уравновешивание потенциалов, но это особо ленивые подрядчики, для нашего дела вообще не применима.

Posted
14 minutes ago, Юрий_Б said:

Это в старых домах, в новых отдельный контур бъется.

Читаем ПУЭ!
Это как? В щиток приходит A,B,C, N, PE.  PE c N  соединяется, фаза с нейтралью через диф, фаза на автоматы и L,N,PE идут в помещение.
Кстати по теме, кто-нибудь еще выскажется?

Posted
1 минуту назад, BAA сказал:

PE c N  соединяется, фаза с нейтралью через диф

Ни как она не соединается,бъется отдельный контур, заводится в ВРУ на отделную колодку, и по этажам отделным проводом. А там как хотите, хоть АД, хоть УЗО.

Posted
4 minutes ago, Юрий_Б said:

бъется отдельный контур

И как защита то PE-ная работает? С сопротивлением заземления в 4 Ома и током срабатывания "С" автомата в сотни ампер?

Posted

А как раньше работала без УЗО и АД, даже старые автоматы АЕ срабатывали, хотя они и тупые как валенки.  Любой автомат нормирован по току КЗ, буть он хоть 1000 ампер.

Posted
Только что, BAA сказал:

Так вроде везде PEN рисуют от контура заземления в доме.

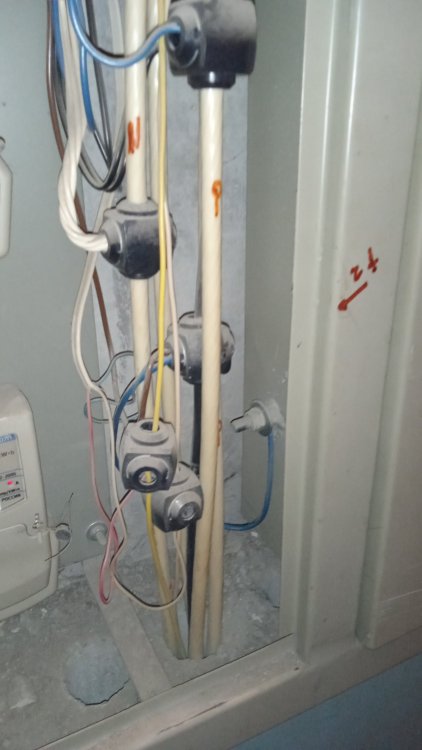

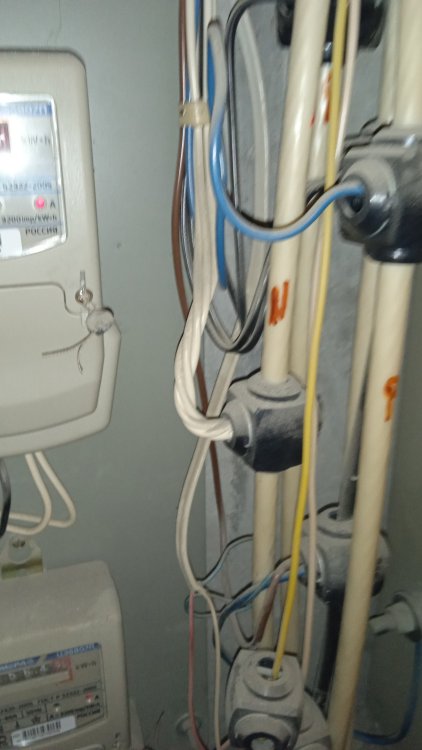

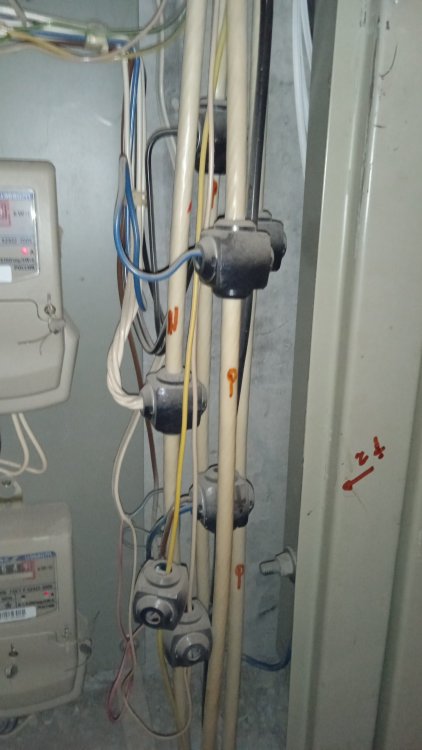

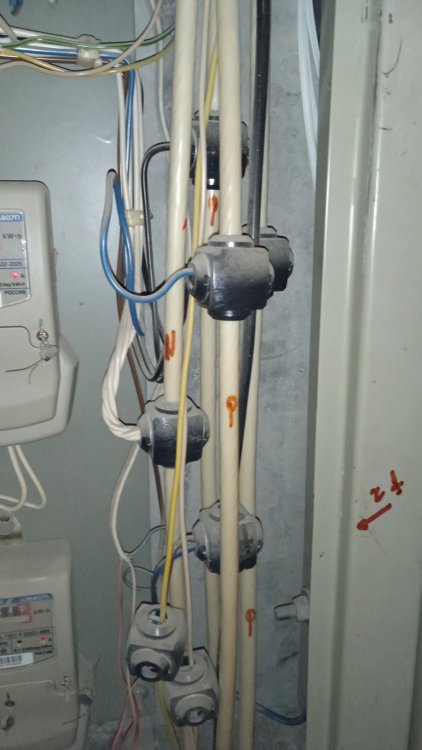

Со времени перестройки я сбился с счета, сколько раз меняли ПТБ, ПТЭ и СНИП, их пишут менеджеры, а точеньее переписывают, не дружащие с головой. Вот фото моего этажника, смонтирован в2009 году. Пятипроводка.





Posted
4 минуты назад, Юрий_Б сказал:

Пятипроводка

Скорее всего РЕ и N соединены на общем вводе в ГРЩ ( домовой ВРУ) и выполнено повторное заземление РЕ. До КТП идет 3Ф и РЕN на КТП РЕN снова разбивается и КТП имеет свой контур РЕ. Т.е. выполнена система TN-C-S, что очень замечательно!

Но даже в этом варианте я бы не стал заземлять на РЕ корпуса наших аудио устройств с сигнальной землёй на их корпусе.

Posted

Да, я когда дом принимал, в щепки с подрядчиком разругался, цветовую маркировку от слова вообще не соблюдали. Я на медниIMG_20230111_164332_1.thumb.jpg.d1d77d2622ecbef0a28ea4fbfd373922.jpg АД-12М себе поставил, в место УЗО и вводного автомата, и землю откинул к еф.

Posted
4 минуты назад, Карабасс сказал:

Скорее всего РЕ и N соединены на общем вводе в ГРЩ ( домовой ВРУ

Сейчас только раздельно, ни каких РЕN.

Posted

А смысл до КТП 5х120 кабель тянуть? В доме же свой контур РЕ есть. Или проектом так определили?

А зачем землю откинули, дифавтомату она не мешает?

Posted

В итоге получается РЕ из розетки лучше не использовать совсем... Тк хрен знает как оно устроено на линии ввода в квартиру...? А корпуск устройств землить на минус блока питания в каждом аппарате? Или всё же коопуса сажать на РЕ но минус блока питания к корпусу не подключать?

Posted

Моё мнение к РЕ ничего не подключать. Именно потому, что хрен его знает как оно там, и что с этим может сделает сосед за стенкой или пьяный электрик в щите. По поводу минуса БП соединять его с корпусом где это необходимо, а с РЕ не нужно. Сетьевую вилку использовать двух полюсную. Это мое ИМХО не примите за догму.

Posted
5 часов назад, Карабасс сказал:

А смысл до КТП 5х120 кабель тянуть? В доме же свой контур РЕ есть. Или проектом так определили?

А зачем землю откинули, дифавтомату она не мешает?

Тянут 4Х... броня 5й. Оставил уравновешивание, так гемора меньше. Как узнать настоящая земля или туфта, ММ измеряете напряжение между N u PE если 0.5-1 вольта то скорее всего N u PE соединены в ВРУ, лучше замерить сопротивление между ними, но не всякий ММ может измерить сопротивление под напряжением, я измеряю флюком 53, он до 300 вольт измеряет сопротивление.



Posted
12 минут назад, Карабасс сказал:

К стати СУП у меня вообще в щиток не заведена, она идёт отдельно в стояке.

Эка как у Вас нагородили, лучше свою сделать, надёжнее.

Posted
4 часа назад, Климентий сказал:

такие чудеса т сложности...

Для стиралок и посудомоек и тд и тп, пойдет, для звука надо смотреть конкретно по месту.
