Recommended Posts

Posted

Подключите параллельно для красоты. Мешать звуку не должен.

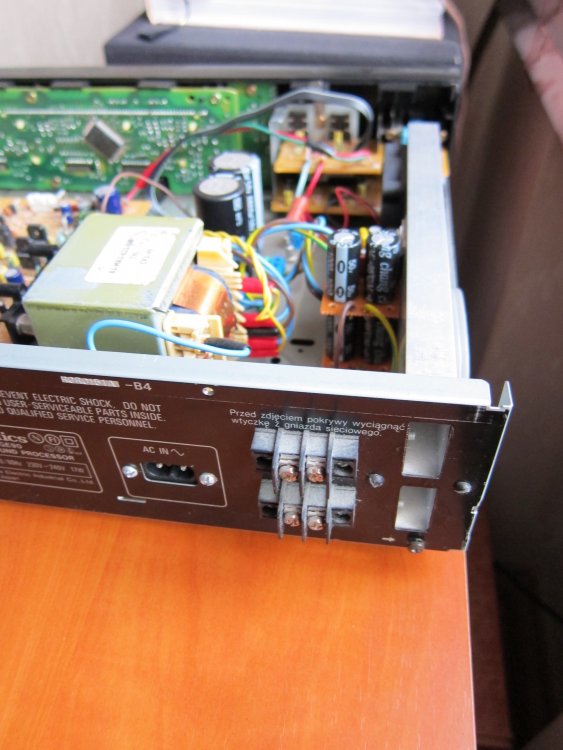

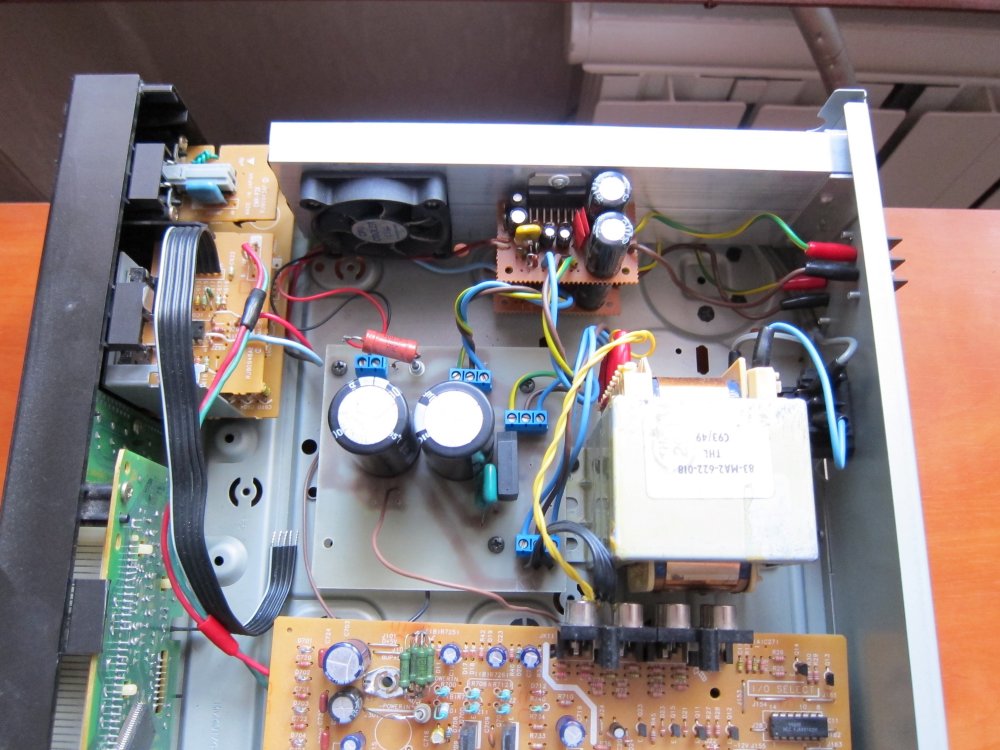

Вот кстати конструкция вставленного усилителя.
Радиатор-продуваемая труба *2 из профиля.



Posted
2 минуты назад, Сергей А сказал:

Подключите параллельно для красоты. Мешать звуку не должен.

В нем ,  помимо самого эквалайзера - есть коммутатор входов на 3 источника сигнала . А  мне иногда не хватает свободных входов на преде , ну вот как второй коммутатор иногда использую .

  • 5 weeks later...
Posted

Вставил в коробочку плату германиевой версии корректора PreConsonant . Изменил некоторые номиналы схемы . По коробочке еще не закончена  работа - сделаю ножки и переднюю панель . Но корректором уже пользуюсь , оставлю себе в коллекцию . Место на  полках еще есть :smile-11:









  • Like (+1) 7
Posted
10 часов назад, Сергей А сказал:

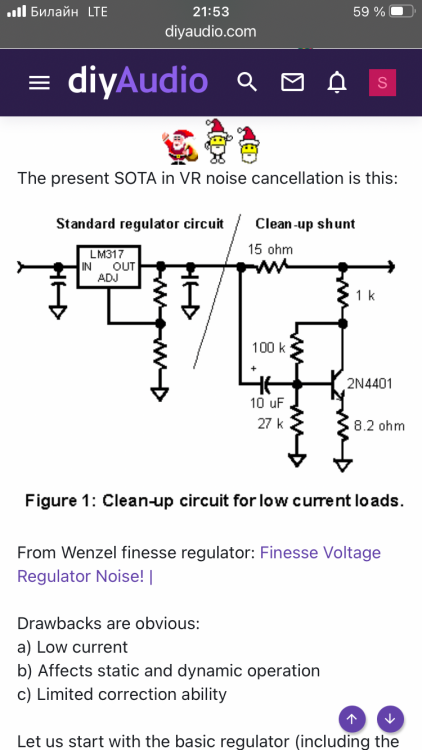

Может пригодиться. Чуть доработать у Т4 .

Спасибо . У меня есть эта схемка . Но маломощные германиевые транзисторы не годятся для применения в параллельных стабилизаторах - ток коллектора у них всего 20 ма ( у маломощных кремниевых ток коллектора 100-300 ма )  . А ставить в качестве Т4 кремниевый транзистор - мне не хотелось .... На самом деле и сейчас  МП-37(  в качестве Т4 ) немножко греется .  И из-за этого несколько изменяется рабочее напряжение в точке 5 (  хотя корректор потребляет всего  5-6 ма на каждый канал ) - по сравнению с режимом в холодном состоянии Т4  . Хочу на МП-37 надеть медную трубку в качестве радиатора . Надо сходить в сантехнический магазин и купить трубку подходящего диаметра .

Posted

Вообще Т4 в схеме зачем ?  Он вроде как вычитающий стабилитрон , вычитает вольт 10 . Но никакой стабилизации не добавляет толком  и термозависим.

Posted
31 минуту назад, Сергей А сказал:

Вообще Т4 в схеме зачем ?

Он генератор тока . Вообще - я сравнивал кремниевый вариант Преконсонант с кремниевыми корректорами по схеме Дюал ( 47-й ) и Перпетуум Эбнер ( TV-212 ) . И кремнивый Преконсонант  звучал лучше , и по замерам его характеристики были лучше . Разница в построении выходного каскада и наличии Т4 .... А германиевый экземпляр  Преконсонант ( после подстройки режимов схемы ) - звучит не хуже его кремниевого брата ,  сравнивал на нескольких картриджах и на разных пластинках ...... Не могу пока проверить его с другими транзисторами - все германцы , которые у меня лежат дома , остались в основном с бэтой 20-50  . Только несколько экземпляров есть с бэтой 80-120 , но их мало и они разных марок - не хватит на весь корректор . Закуплю германцы типа ГТ-308В , тогда можно будет поэкспериментировать дальше .  Германиевые корректоры буду для себя еще делать - хочу попробовать парочку студийных схем .

  • Like (+1) 1
Posted

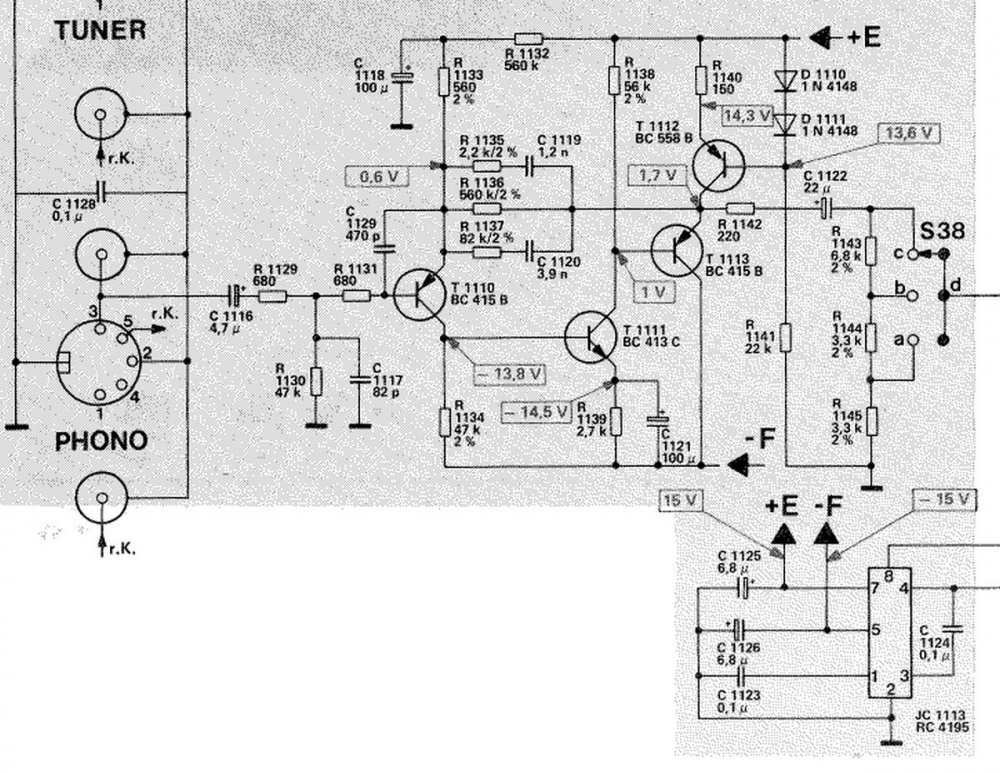

У Дюала был корректор , схожий по схеме с Преконсонант ( и примерно в те же годы выпускался ) .Применялся в  усилителях  DUAL CV- 1400 и 1600 . Но питание было двух-полярное .


  • Like (+1) 1
Posted

Это у Дюаля ген. тока для повторителя.  А здесь тогда динамическая нагрузка составного выходного каскада похоже. Не понял сразу.

Posted

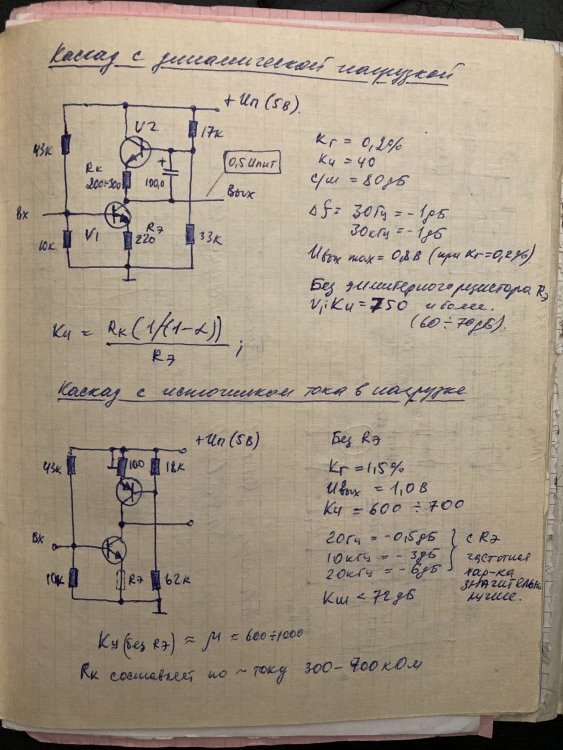

Лет 35 назад , поинтересовался этими видами нагрузок ,  вот так это выглядело.
С6-11 , Г3-118. Транзисторы вроде 3102 букву не помню.
На входе 1-2 мВ когда без Rэ

С динамической нагрузкой лучше работало .


  • Like (+1) 2
  • 3 weeks later...
Posted
В 29.04.2022 в 06:46, СЮТ сказал:





Пользуюсь этим корректором 3 года с головой Денон 103, замечаний нет...
В этом году только увеличил межкаскадные электролиты в 10 раз, и не жалею об этом...



 Позвонил мне как-то мой друг и предложил изготовить корректор на Гурмании для не так давно приобретенной головки Denon DL-103S...
Похоже это уже было давеча в одной из веток.
А чуть ранее "стучался" к Сергею за схемой. Это она. Ну да, моя версия ощерилась как рыба иглобрюхая.:smile-11:

Пока не хватает транзисторов для макета, они уже в пути.

С уважением, Nittis


  • Like (+1) 4
Posted
Только что, edik58 сказал:

Есть в наличии П401 62-го года выпуска,нулячие.Усиление 100-150.Пойдут вместо П416А ?

Будут работать  . Я пробовал 401-е в нескольких корректорах - работает нормально .

  • Like (+1) 1
Posted

А чем вызвана в германиевой версии корректора PreConsonant замена R1 на 150кОм ?Обычно 47-56кОм. И вопрос по питанию-без фильтра на КТ603 можно обойтись?Вроде стаб хорошо выполняет эту функцию.

Posted
15 минут назад, edik58 сказал:

А чем вызвана в германиевой версии корректора PreConsonant замена R1 на 150кОм ?Обычно 47-56кОм.

Я делал измерения входного сопротивления германиевой схемы ( без учета резистора R1 ) . Измерение показало , что входное сопротивление на частоте 1кгц - около 130 ком , на частоте 10кгц - около 88 ком , на частоте 15 кгц - 71 ком . Измерения сделаны  для тех транзисторов , которые я указал на схеме ....  В связи с этим - установка на входе резистора в 56 ком ( как это было в кремниевой схеме ) - приводила к заметному уменьшению входного сопротивления - значительно ниже 47ком . Это сказывалось на передаче высоких частот ( фактически происходил небольшой срез ВЧ ) , особенно если картридж имеет высокую индуктивность ( я как раз и проверял этот корректор с картриджем индуктивностью 800 мГн )  ..... У германиевой схемы - входное сопротивление ощутимо меньше , чем у кремниевой . Бэта транзисторов меньше .

  • Like (+1) 1
Posted

Большинство из моих домашних корректоров имеют переключение входного сопротивления 50к-100 ком ( у некоторых в диапазоне 22к-33к-47к-62к-75к-100к ). И в основном я чаще слушаю в режиме 100 ком .

Posted
Только что, edik58 сказал:

А по фильтру питания что скажете,обязателен?

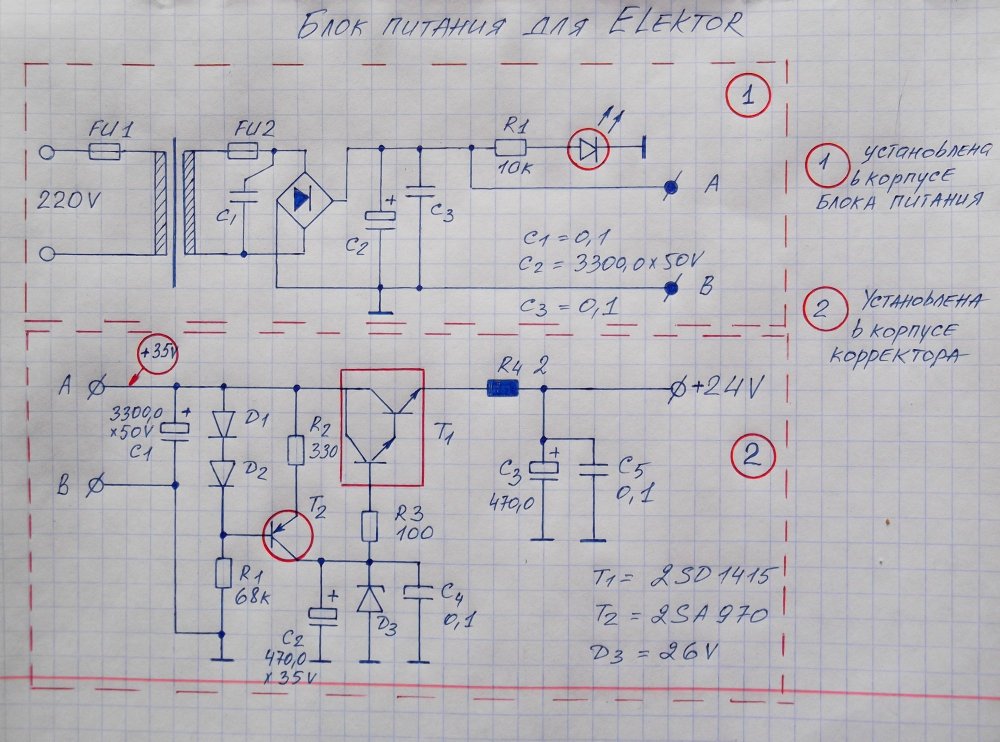

Схема источника питания может быть разной . Кремниевый вариант PreConsonant я питал от другого источника ( он на фото ) . Все корректоры , которые я собирал -  имели разные схемы БП.

Power supply.JPG

  • Like (+1) 1
Posted
15 минут назад, edik58 сказал:

А по фильтру питания что скажете,обязателен?

Если Вы про транзистор T4 - то его лучше оставить в схеме ....... P.S.  У ваших транзисторов бэта по-больше . Поэтому номинал R5 , возможно,  будет немного другим . И номинал R8 тоже будет зависеть от бэты транзисторов ( этот номинал  влияет на усиление в области низких частот  20-100 герц ) . Его надо уточнять при прогоне собранного корректора через цепь анти-RIAA .

Posted
2 минуты назад, edik58 сказал:

Я о Т1 - КТ603 после стабилизатора.

Можете не ставить его . У меня был германиевый корректор , который питался от стабилизатора на LM-337 , никаких дополнительных транзисторов не ставил . И корректор работал нормально . У LM-317 подавление пульсаций до 80дб . Этого достаточно для ММ-корректора .

Posted
2 часа назад, edik58 сказал:

А может есть смысл в качестве Т4 применить ГТ404,греться гарантированно не будет.

Можно . Но я не стал . Т4 греется не сильно . Я надел на корпус транзистора обрезок  медной  трубки высотой 1 см  . Ничего с транзистором не будет - там нет превышения предела максимального тока . Да и МП-37Б у меня были , и их не жалко . Можно этот транзистор  и кремниевый поставить , но гибрид делать не хотелось  .
